人教版九年级全一册17.4欧姆定律在串、并联电路中的应用（有解析）

人教版九年级全一册 17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．如图所示，电源电压为3伏，闭合开关S，电路正常上作。现有如下两种操作：①将开关S断开；②将电源电压替换为4伏。其中可以使电流表A示数与电流表A1示数的比值变小的操作有（　　）
A．只有①可行 B．只有②可行
C．①②都可行 D．①②都不行
2．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路

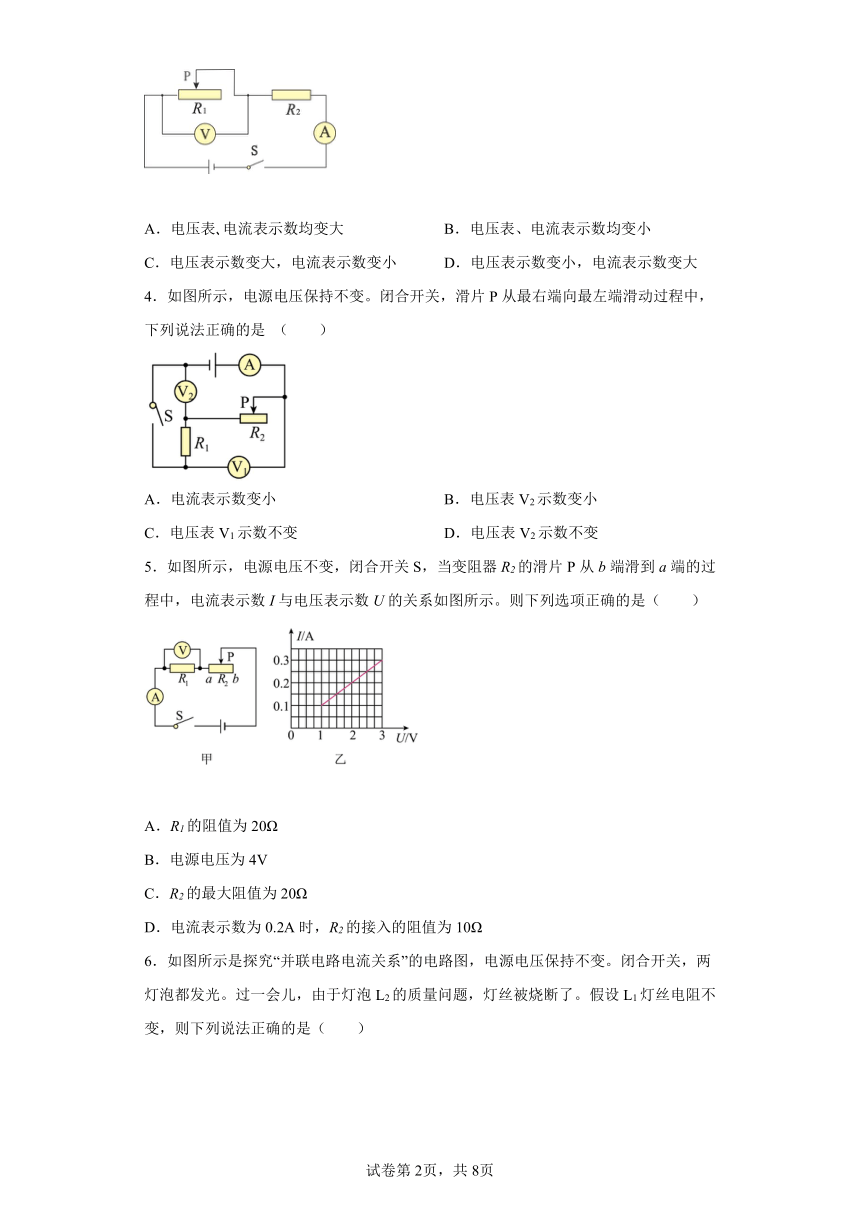

3．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表 电流表示数的变化情况是（ ）
A．电压表 电流表示数均变大 B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
4．如图所示，电源电压保持不变。闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是 （　　）
A．电流表示数变小 B．电压表V2示数变小
C．电压表V1示数不变 D．电压表V2示数不变
5．如图所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图所示。则下列选项正确的是（　　）
A．R1的阻值为20Ω
B．电源电压为4V
C．R2的最大阻值为20Ω
D．电流表示数为0.2A时，R2的接入的阻值为10Ω

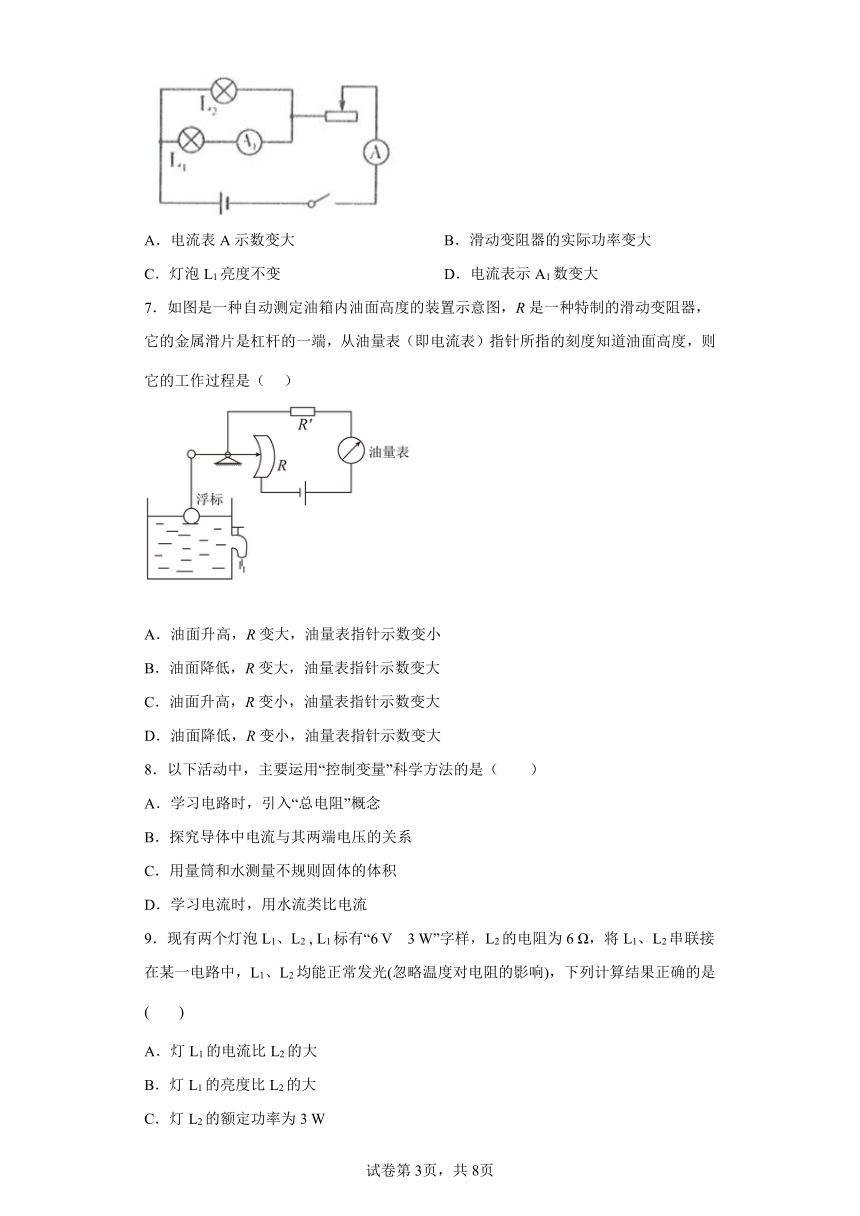

6．如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变。闭合开关，两灯泡都发光。过一会儿，由于灯泡L2的质量问题，灯丝被烧断了。假设L1灯丝电阻不变，则下列说法正确的是（　　）
A．电流表A示数变大 B．滑动变阻器的实际功率变大
C．灯泡L1亮度不变 D．电流表示A1数变大
7．如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（ ）
A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大
8．以下活动中，主要运用“控制变量”科学方法的是（　　）
A．学习电路时，引入“总电阻”概念
B．探究导体中电流与其两端电压的关系
C．用量筒和水测量不规则固体的体积
D．学习电流时，用水流类比电流
9．现有两个灯泡L1、L2 , L1标有“6 V　3 W”字样，L2的电阻为6 Ω，将L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是( )
A．灯L1的电流比L2的大
B．灯L1的亮度比L2的大
C．灯L2的额定功率为3 W
D．电路两端的总电压为12 V

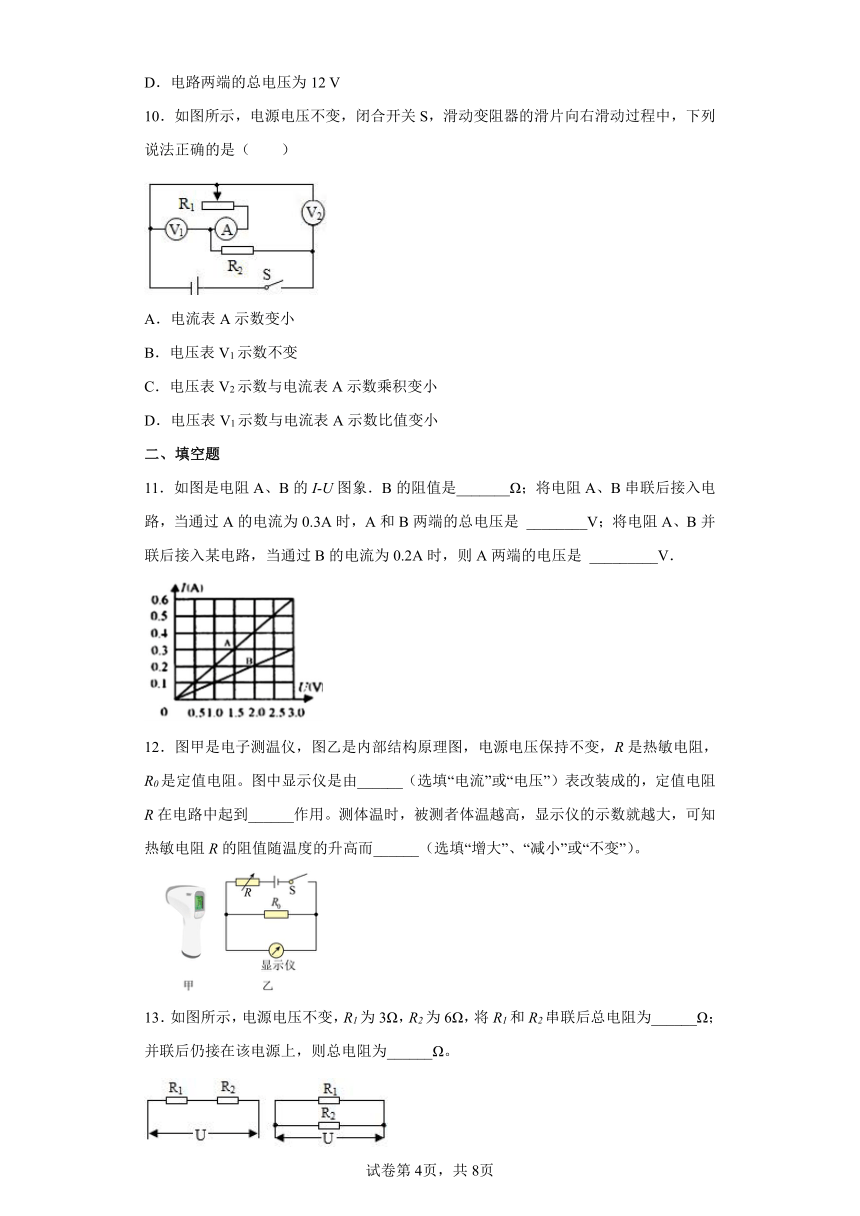

10．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
二、填空题
11．如图是电阻A、B的I-U图象．B的阻值是_______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是 ________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，则A两端的电压是 _________V．
12．图甲是电子测温仪，图乙是内部结构原理图，电源电压保持不变，R是热敏电阻，R0是定值电阻。图中显示仪是由______（选填“电流”或“电压”）表改装成的，定值电阻R在电路中起到______作用。测体温时，被测者体温越高，显示仪的示数就越大，可知热敏电阻R的阻值随温度的升高而______（选填“增大”、“减小”或“不变”）。
13．如图所示，电源电压不变，R1为3Ω，R2为6Ω，将R1和R2串联后总电阻为______Ω；并联后仍接在该电源上，则总电阻为______Ω。

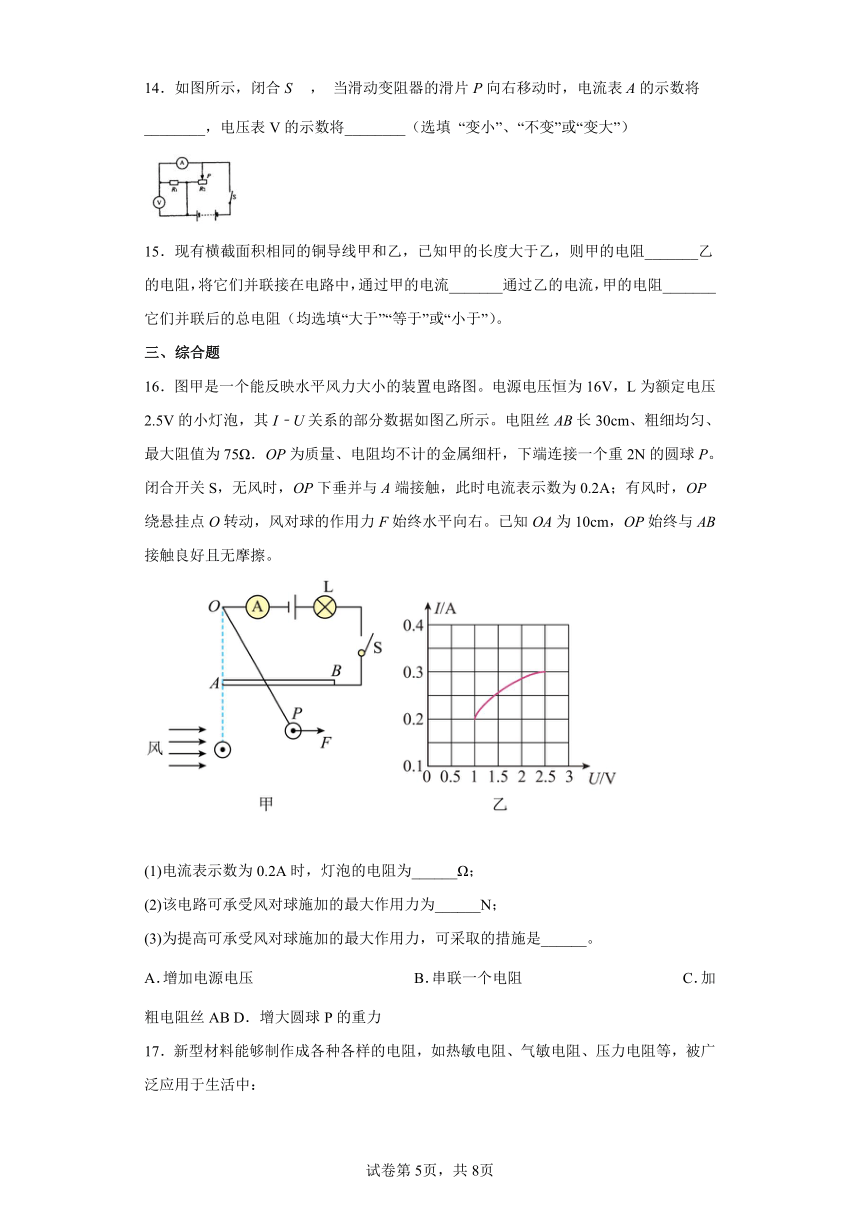

14．如图所示，闭合S ， 当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V的示数将________（选填 “变小”、“不变”或“变大”）
15．现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大于”“等于”或“小于”）。
三、综合题
16．图甲是一个能反映水平风力大小的装置电路图。电源电压恒为16V，L为额定电压2.5V的小灯泡，其I﹣U关系的部分数据如图乙所示。电阻丝AB长30cm、粗细均匀、最大阻值为75Ω．OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P。闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F始终水平向右。已知OA为10cm，OP始终与AB接触良好且无摩擦。
(1)电流表示数为0.2A时，灯泡的电阻为______Ω；
(2)该电路可承受风对球施加的最大作用力为______N；
(3)为提高可承受风对球施加的最大作用力，可采取的措施是______。
A．增加电源电压 B．串联一个电阻 C．加粗电阻丝AB D．增大圆球P的重力
17．新型材料能够制作成各种各样的电阻，如热敏电阻、气敏电阻、压力电阻等，被广泛应用于生活中：
（1）气体泄漏检测装置电路如图甲所示，电源电压不变，L为指示灯，R为气敏电阻，其阻值与气体浓度关系如图乙所示，当检测到气体浓度增大时，电流表示数 _____（选填“增大”、“不变“或“减小“），指示灯亮度 _____（选填“变亮”、“不变”或“变暗”）。
（2）温度检测装置会使用热敏电阻。小珠利用图丙所示电路探究热敏电阻R与温度关系。已知M为控温器，电源电压恒为12V，R1为阻值可调的电阻器，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为0.1A，实验记录数据如表所示。实验中，R1两端电压 _____（选填“逐渐变大”、“不变“或“逐渐变小“）；由表可知，热敏电阻R的阻值随温度的升高而 _____（选填“增大”、“不变“或“减小”），在该温度范围内，R的阻值变化范围为 _____Ω。
温度t（℃） 10 20 30 40 50 60 70 80
电阻R1（Ω） 26 47 64 76 85 92 98 100
（3）压力电阻阻值随压力增大而减小，它常被应用于称重装置。请你利用压力电阻R、保护电阻R2以及电压表在图丁虚线框中设计出反映压力大小变化的电路。要求：电压表的读数会随压力增大而增大。( )
18．如图（a）所示，电源电压为 6 伏保持不变，电阻R1的阻值为 10 欧，闭合电键 S，电流表 A的示数如图（b）所示．
求：
（1）. 图（b）所示电流表 A 的示数，并简述理由．
（2）. R2 的阻值．
19．阅读短文，回答问题：
高铁盐城因为高铁的建成融入上海“一小时经济圈”和北京“一日商务圈”。如图甲是建成后的火车站站台上的高速列车，高铁的设计速度可达350km/h。除了在速度方面的优势以外，高速列车更加安全舒适，服务更加的人性化。如窗玻璃采用双层玻璃，乘坐时感觉到噪音很小。卫生间水龙头自动放水、热风干手机自动吹风。车厢之间的门可以自动开关，兴趣小组在观看了高铁的自动感应门后，自己设计了一个简易“光电感应门”（电路原理如图乙）。其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0＝15Ω）、电源U＝6V、开关等组成；“工作电路”由工作电源、电动机、导线等组成。兴趣小组的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电动机启动。
高铁上还有很多地方应用了比较新进的技术，例如受电弓（如图丙）。受电弓是电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。受电弓可分单臂弓（如图丙）和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。受流质量（获得的电流大小）取决于受电弓和接触网之间的相互作用。为保证牵引电流的顺利流通，受电弓和接触线之间必须有一定的接触压力。如果受电弓升的高度太低，力太小（如图丁（3）），会增加离线率；如果升的高度太高，力太大（如图丁（1）），会使滑板和接触线间产生较大的机械磨耗。因此弓网接触压力必须在一定范围内波动。接触网沿线各点的刚度不同，使接触导线在受到受电弓接触压力作用时产生不同程度的上升，从而使受电弓在机车运行中产生上下振动。
（1）下列说法中，不正确的是______。
A．旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像
B．超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声
C．车窗采用双层玻璃，是在人耳处减弱噪声
D．行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的反射
（2）动车组安装的热风干手机，手靠近时能自动启动，利用了______（选填“红外线”、“可见光”或“紫外线”）传感器。
（3）受电弓滑板应选用的材料应满足______。
A．导电性差B．硬度小C．密度大D．表面较光滑
（4）如图乙，已知该光敏电阻的阻值R与光强E之间的一组实验数据如表所示：（“光强”表示光强弱的程度，符号为E，单位为cd。）
实验次数 1 2 3 4 5 6
光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0
光敏电阻R/Ω 36.0 18.0 12.0 9.0 7.2 6.0
闭合电键S，如果当线圈中的电流大于或等于200mA时，继电器的衔铁被吸合，则光敏电阻接收到的光照强度需要在______cd以上。
（5）受电弓的获得的电流大小随压力的增大而增大，如果受电弓的高度不变，接触网各点对受电弓施加的力不同，从而导致电流大小随时间发生如图戊中（A）的变化。为保证获得的电流大小稳定（如图戊中的B），受电弓高度变化的图象______。
A．B．
C．D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【解析】
【详解】
开关S闭合时两电阻并联，电流表A测干路电流，A1测R1电流，由干路电流大于支路电流可知此时电流表A示数与电流表A1示数的比值大于1。将开关S断开时，电路为R1的简单电路，两电流表示数相等，电流表A示数与电流表A1示数的比值等于1，故将开关S断开电流表A示数与电流表A1示数的比值变小。
开关S闭合时，电流表A示数与电流表A1示数的比值为
即电流表A示数与电流表A1示数的比值与电源电压无关，将电源电压更换为4V，这一比值不变。
综上所述，故A项符合题意，BCD项不符合题意。
故选A。
2．C
【解析】
【详解】
结合题意及电路图知，电路中两灯串联，闭合开关后两灯都不亮，则可能是出现了断路故障，而AB两点间的电压为零，BC两点间的电压为4.5V，是电源的电压，则BC与电源是接通的，所以是灯泡L2出现的断路，故C正确，ABD都错误。
故选C。
3．C
【解析】
【详解】
滑动变阻器与定值电阻串联，电压表测滑动变阻器的电压，电流表测电路的电流。当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，根据可知，电路中的电流减小，即电流表的示数减小；根据U=IR可知，定值电阻两端的电压变小，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压增大，即电压表的示数增大 故ABD不符合题意，C符合题意。
故选C
4．C
【解析】
【详解】
由电路图可知，电流从电源正极出来，经过电流表后，再经过滑动变阻器R2和定值电阻R1，回到电源负极，电压表V1测量电源电压，电压表V2测量定值电阻R1两端电压，电流表A测量电路电流。闭合开关，滑片P从最右端向最左端滑动过程中，即滑动变阻器R2接入电路中的电阻变小，电路中总电阻变小，根据欧姆定律可知，在电源电压不变的情况下，电流变大，即电流表A示数变大，电压表V1示数不变，再根据欧姆定律的变形可得，定值电阻R1两端的电压变大，即电压表V2示数变大，故ABD错误，C正确。
故选C。
5．C
【解析】
【详解】
AB．由甲电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路中的电阻为零，电路为R1的简单电路，电压表测电源两端的电压，其示数最大，由图乙可知，电压表的最大示数为3V，则电源的电压U=3V，此时电路中的电流I=0.3A，R1的阻值
故AB错误；
C．当滑片位于b端时，接入电路中的电阻最大，电路中的电流最小，电压表的示数最小，由图乙可知，电压表的示数U1=1V，电路中的电流I′=0.1A，因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2=U-U1=3V-1V=2V
则变阻器R2的最大阻值
故C正确；
D．电流表示数为0.2A时，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，R2的阻值
R2′=R-R1=15Ω-10Ω=5Ω
故D错误。
故选C。
6．D
【解析】
【详解】
如图所示，开关闭合，两灯并联，再与滑动变阻器串联，电流表A测干路电流，电流表A1测灯L1的电流；
A．当L2断路后，灯L1与滑动变阻器串联，总电阻增大，根据欧姆定律，干路电流减小，即电流表A示数减小，故A错误；
B．当L2断路后，干路电流减小，即流过滑动变阻器的电流减小，功率为
可知，滑动变阻器实际功率减小，故B错误；
C．当L2断路后，干路电流减小，滑动变阻器两端电压
滑动变阻器两端电压减小，根据串联电压关系
可知灯泡L1两端电压U1增大，故灯泡L1亮度增大，故C错误；
D．由上分析可知，灯泡L1两端电压U1增大，故电流表A1的示数
可知示数变大，故D正确。
故选D。
7．C
【解析】
【详解】
图中，变阻器与定值电阻串联，油量表（即电流表）串联在电路中测电路的电流。
AC．油面升高，杠杆顺时针转动，滑动变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律，油量表指针示数变大，故A不符合题意，C符合题意；
BD．油面降低，杠杆逆时针转动，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由欧姆定律，油量表指针示数变小，故BD不符合题意。
故选C。
8．B
【解析】
【分析】
【详解】
A．在研究串并联电路时，引入“总电阻”的概念，采用的是等效替代法，故A不符合题意；
B．探究导体中电流与其两端电压的关系时，要控制电阻不变，采用的是控制变量法，故B符合题意；
C．用量筒和水测量不规则固体的体积，利用排开水的体积表示被测物体的体积，属于等效替代法，故C不符合题意；
D．学习电流时，用水流类比电流，采用的是类比法，故D不符合题意。
故选B。
9．B
【解析】
【详解】
将L1、L2串联接在某一电路中，因为串联电路电流处处相等，故A错误；
L1、L2均能正常发光，L1正常工作电流为：，
L2两端的电压为：，
L2的功率为：，故，L1更亮一些，故B正确，C错误；
总电压为：，故D错误．
故选B．
10．D
【解析】
【详解】
由电路图得，R1、R2串联，电压表V1测R1的电压，电压表V2测电源电压。闭合开关S，滑动变阻器的滑片向右滑动过程中，R1接入电阻变小，电路电流变大，电压表V1示数变小，电压表V1示数不变，所以电压表V2示数与电流表A示数乘积变大，电压表V1示数与电流表A示数比值变小。故ABC错误，D正确。
故选D。
11． 10 4.5 2.0
【解析】
【分析】
（1）由图像可知，A、B的U-I图像是一次函数，则两元件是定值电阻，根据欧姆定律可以求出B的电阻．
（2）将A、B串联后接入电路时，通过它们的电流相等，根据图像读出A、B两端的电压，利用串联电路的电压特点求出AB两端的电压之和；
（3）A、B并联时，各支路两端的电压相等，根据图像读出通过B的电流为0.2A时两端的电压即为A两端的电压．
【详解】
（1）由图像可知，A、B两元件是定值电阻，由的变形式可知，B的电阻：
（2）因串联电路中各处的电流相等，所以，通过A的电流为0.3A时，通过B的电流也为0.3A，由图像可知，通过AB两端的电压分别为UA=1.5V，UB=3V，因串联电路中总电压等于各分电压之和，所以，A和B两端的电压总和：；
（2）因并联电路中各支路两端的电压相等，所以，将A、B并联后接入电路中时，它们两端的电压相等，由图像可知，当通过B的电流为0.2A时，两端的电压为2.0V，也是A两端的电压．
故答案为10；4.5；2.0．
【点睛】
熟知串并联电路的特点、能从图像中得出对应的电压和电流是解题的关键，本题还可以根据欧姆定律结合图像求出AB的电阻，然后在进行相应的计算．
12． 电压 保护电路 减小
【解析】
【详解】
根据电路图可知，R与R0串联，显示仪与R0并联；
[1]因为显示仪与R0并联，所以显示仪是电压表改装成的。
[2]当热敏电阻的阻值较小时，根据欧姆定律可知，电路中电流增大，为防止电路中的电流过大，定值电阻R0在电路中起到保护电路的作用。
[3]被测温者温度越高，显示仪的示数就越大，说明电压表示数越大，因为R0为定值电阻，根据欧姆定律可知，串联电路电流变大。而电源电压不变，由可知，电路中的电阻减小，则R的阻值变小，即热敏电阻的阻值随温度的升高而减小。
13． 9 2
【解析】
【分析】
已知两电阻的阻值，根据串并联电路的电阻规律分别求出电路的总电阻。
【详解】
[1]R1和R2串联，由电阻串联的规律得电路的总电阻
R串＝R1+R2＝3Ω+6Ω＝9Ω
[2]R1和R2并联，由电阻并联的规律得电路的总电阻
14． 不变 不变
【解析】
【详解】
解答：
由电路图可知,R1与R2并联,电流表A测R1支路的电流，电压表测电源的电压，∵电源的电压不变，∴滑片移动时，电压表的示数不变；∵并联电路中各支路独立工作、互不影响，∴滑片移动时,R1两端的电压和通过的电流不变,则电流表A的示数不变．
【点睛】
由电路图可知，R1与R2并联，电流表A测R1支路的电流，电压表测电源的电压，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知电流表示数的变化．
15． 大于 小于 大于
【解析】
【详解】
[1]导体的电阻大小与导体的长度、横截面积和材料有关，在横截面积和材料相同时，导体长度越长，导体电阻越大。导线甲和乙的横截面积相同，材料相同，甲的长度大于乙的长度，故甲的电阻大于乙的电阻。
[2]因为导线甲和乙并联接入电路，并联电路两端电压相等，即
根据可知，当电压相同时，电阻越大，通过其的电流越小，故通过甲的电流小于通过乙的电流。
[3]当甲乙并联时，甲两端的电压和乙两端的电压相同，即
根据串联电路中，干路电流等于各支路电流之和可知，干路电流
根据可知，甲乙并联后的总电阻
故甲的电阻大于它们并联后的总电阻。
16． 5 2.4 BD
【解析】
【分析】
【详解】
(1)[1]由乙图可求，当电流为0.2A时，灯泡电阻为
(2)[2]电路为串联电路，当风力越大时，电阻丝接入阻值越小，电路电流越大，由乙图可知，灯泡正常发光时电流为0.3A，则电路最大电流为0.3A，此时电路总电阻为
此时灯泡电阻为
则此时电阻丝接入阻值为
此时电阻丝接入长度为
以O为支点作图如下
则可得AC长度为
AC=30cm-18cm=12cm
根据杠杆平衡条件可得
F×OD=G×PD
则
由于△OAC~△ODP，根据相似三角形可得
可得
(3)[3]由(2)中分析可知，为提高可承受风对球的最大作用力，应使电阻丝接入阻值更小或球更重，则可采取的措施时串联一个电阻或增大圆球的重力。
故选BD。
17． 增大 变亮 逐渐变大 减小 20~94
【解析】
【详解】
（1）[1][2]由图乙可知，气敏电阻R随气体浓度的增大而增大，由图甲可知，气敏电阻R和指示灯串联，当检测到气体浓度增大时，气敏电阻R的电阻变小，电路中的总电阻变小，由可知，电源电压不变时，总电阻变小，电路中的电流变大，即电流表的示数增大，通过指示灯电流增大，指示灯的亮度也逐渐变亮。
（2）[3]由图丙可知，热敏电阻R和变阻器R1串联在电路中，电流表测量电路中的电流。由题意可知，电源电压，逐渐升高液体温度，同时调节R1阻值，使电流表的示数保持为0.1A，即保持电路中的电流，所以电路中的总电阻也保持不变
由表中数据可知，随温度的升高，R1的阻值逐渐变大，由可知，电路中的电流不变，R1两端的电压逐渐变大。
[4][5]由[3]分析可知保持不变，所以
随温度升高，R1的阻值逐渐变大，所以热敏电阻R的阻值随温度的升高而减小。由表中数据可知，在该温度范围内，变阻器的最小值为，此时热敏电阻R的电阻最大为
变阻器的最大值为，此时热敏电阻R的电阻最小为
故R的阻值变化范围为。
（3）[6]由题意可知，压力电阻阻值随压力增大而减小，可以使压力电阻和保护电阻串联在电路中，当压力增大时，压力电阻变小，电路的总电阻也变小，由可知，电路的电流变大，即通过保护电阻R2的电流也逐渐变大，由可知，保护电阻电阻不变，电流变大，保护电阻两端的电压也变大，故可以把电压表并联在保护电阻R2的两端，来测量R2的两端的电压，能满足题意的要求，电路图如下：
18．（1）1.5A；因并联电路中干路电流等于各支路电流之和，所以，干路电流大于0.6A，电流表的量程为0-3A，分度值为0.1A，示数为1.5A；（2）6.67Ω
【解析】
【分析】
有电路图可知，闭合开关S，R1与R2并联，电流表测干路电流．
【详解】
（1）因为并联电路中各支路两端电压相等，所以通过R1的电流：，
因并联电路中干路电流等于各支路电流之和，所以，干路电流大于0.6A，电流表的量程为0-3A,分度值为0.1A，示数为1.5A；
（2）通过R2的电流：，R2的阻值：．
【点睛】
根据并联电路特点和欧姆定律求出R1的电流，根据并联电路的电流特点结合R1的电流及电流表的示数，确定电流表的量程，根据分度值读出示数．
19． C 红外线 D 2.4 D
【解析】
【分析】
【详解】
(1)[1]A．旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像，故A正确；
B．超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声，故B正确；
C．车窗采用双层玻璃，是在传播过程中减弱噪声，故C错误；
D．行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的反射，故D正确。
故选C。
(2)[2]一般人体都有恒定的体温，一般在37℃，所以会发出特定波长10UM左右的红外线，动车组安装的热风干手机，手靠近时能自动启动，利用了红外线传感器。
(3)[3]A．受电弓是电力牵引机车从接触网取得电能的电气设备，故受电弓滑板的导电性能要好，故A不符合题意；
BD．如果受电弓升的高度太低，力太小，会增加离线率；如果升的高度太高，力太大，会使滑板和接触线间产生较大的机械磨耗，所以受电弓滑板需要用硬度大、表面光滑的材料制成，故B不符合题意，D符合题意；
C．由于文中中没有提到密度对受电弓滑板的影响，故C不符合题意。
故选D。
(4)[4]由表格中的数据可知，光照强度与光敏电阻的阻值是成反比，电路中的电流为0.2A时，继电器的衔铁被吸合；根据欧姆定律可知，此时电路的总电阻为
线圈阻值R0＝15Ω，则光敏电阻此时的阻值为
由表格中的实验数据可知，当光敏电阻阻值为36Ω时，光照强度为1.0cd；当光敏电阻的阻值为15Ω时，电阻变为原来的倍，则光照强度变为原来的倍，即光照强度为
(5)[5]为了使电流向B图象一样保持稳定，由图A可知，0到t1时刻的电流过小，应增大高度；t1时刻电流达到规定值；t1到t2时刻的电流过大，应减小高度；t2到t3时刻电流过小，应增大高度；t3时刻最小；从t3到t4时刻的电流过小，应增大高度；经过t4时刻后，是循环往复的；由图可知，D正确。
故选D。
