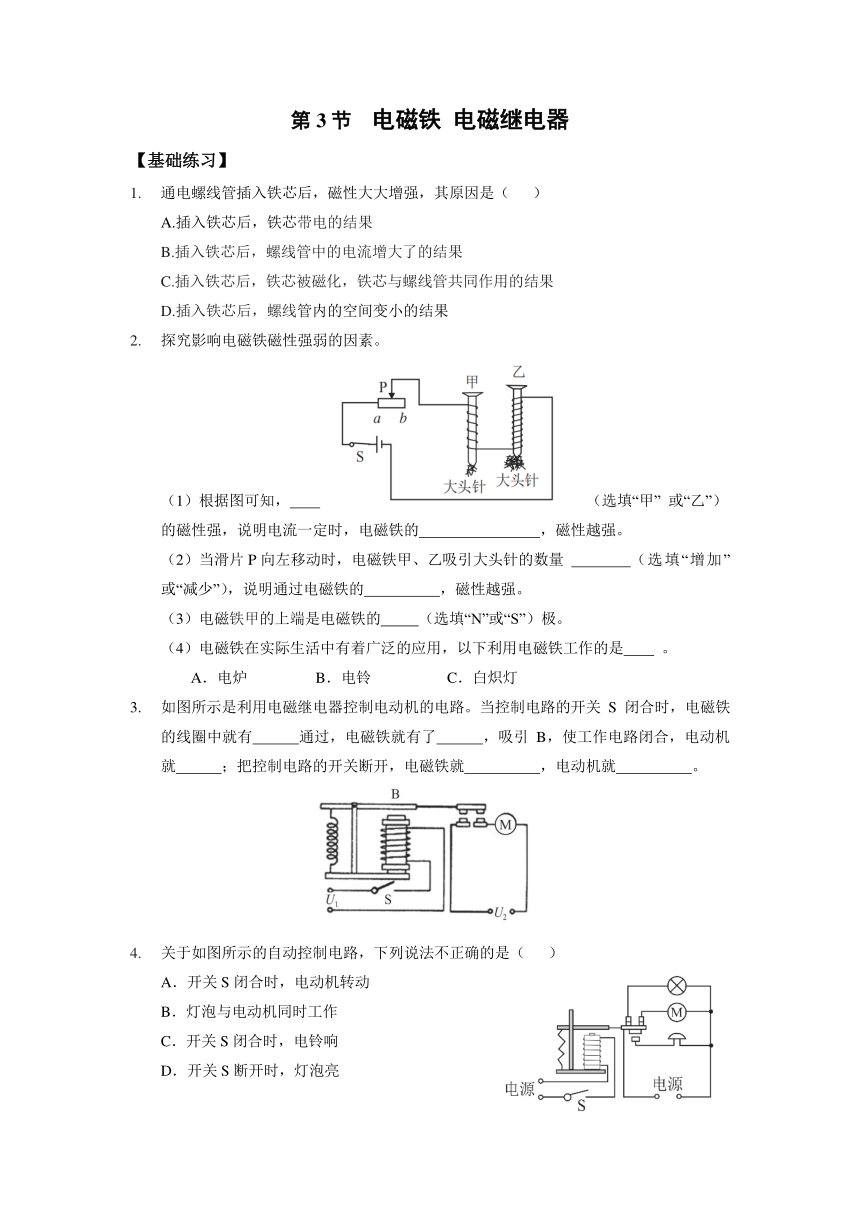

第3节 电磁铁 电磁继电器
【基础练习】
通电螺线管插入铁芯后，磁性大大增强，其原因是（ ）
A.插入铁芯后，铁芯带电的结果
B.插入铁芯后，螺线管中的电流增大了的结果
C.插入铁芯后，铁芯被磁化，铁芯与螺线管共同作用的结果
D.插入铁芯后，螺线管内的空间变小的结果
探究影响电磁铁磁性强弱的因素。
（1）根据图可知， （选填“甲” 或“乙”）的磁性强，说明电流一定时，电磁铁的 ，磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的数量 （选填“增加”或“减少”），说明通过电磁铁的 ，磁性越强。
（3）电磁铁甲的上端是电磁铁的 （选填“N”或“S”）极。
（4）电磁铁在实际生活中有着广泛的应用，以下利用电磁铁工作的是 。
A．电炉 B．电铃 C．白炽灯
如图所示是利用电磁继电器控制电动机的电路。当控制电路的开关S闭合时，电磁铁的线圈中就有 通过，电磁铁就有了 ，吸引B，使工作电路闭合，电动机就 ；把控制电路的开关断开，电磁铁就 ，电动机就 。
关于如图所示的自动控制电路，下列说法不正确的是（ ）
A．开关S闭合时，电动机转动
B．灯泡与电动机同时工作
C．开关S闭合时，电铃响
D．开关S断开时，灯泡亮

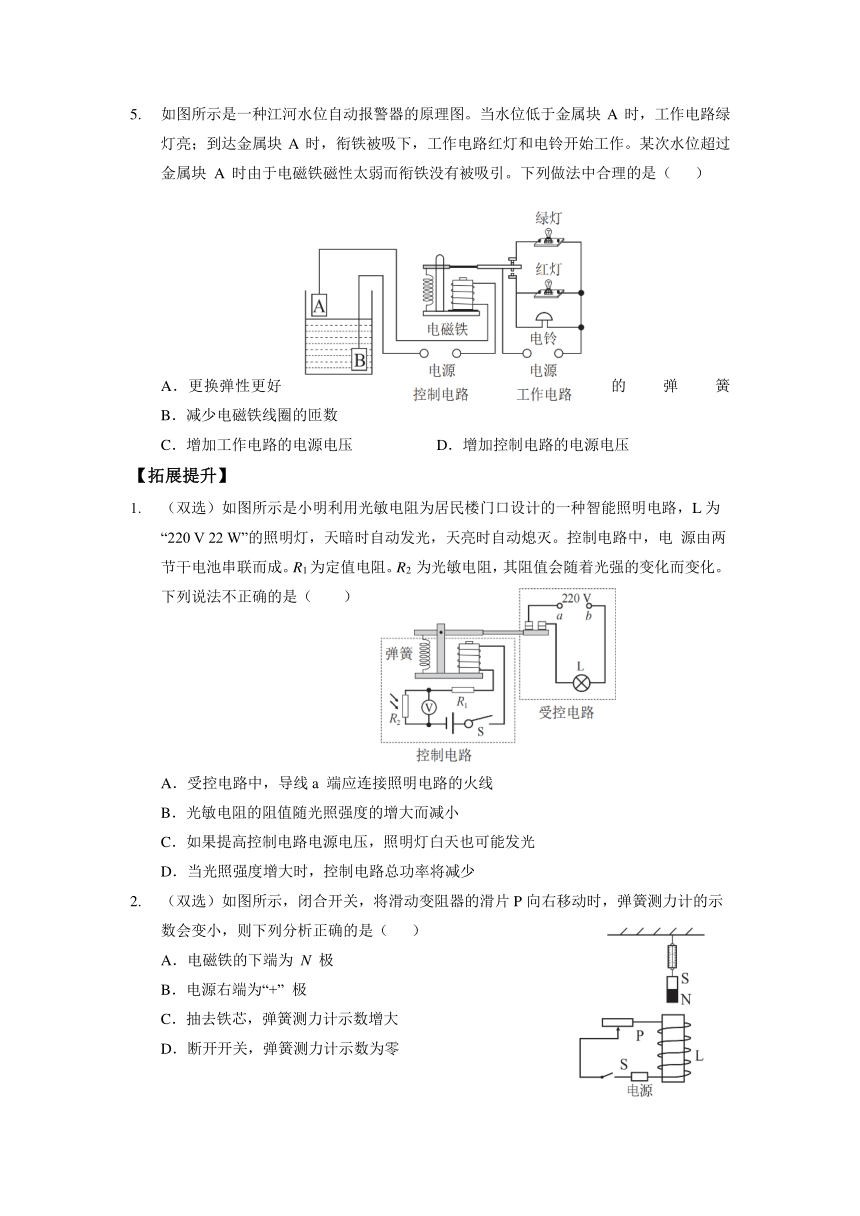

如图所示是一种江河水位自动报警器的原理图。当水位低于金属块A时，工作电路绿灯亮；到达金属块A时，衔铁被吸下，工作电路红灯和电铃开始工作。某次水位超过金属块 A 时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（ ）
A．更换弹性更好的弹簧 B．减少电磁铁线圈的匝数
C．增加工作电路的电源电压 D．增加控制电路的电源电压
【拓展提升】
（双选）如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220 V 22 W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电 源由两节干电池串联而成。R1为定值电阻。R2 为光敏电阻，其阻值会随着光强的变化而变化。下列说法不正确的是（ ）
A．受控电路中，导线a 端应连接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．当光照强度增大时，控制电路总功率将减少
（双选）如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数会变小，则下列分析正确的是（ ）
A．电磁铁的下端为 N 极
B．电源右端为“+” 极
C．抽去铁芯，弹簧测力计示数增大
D．断开开关，弹簧测力计示数为零
如图是简单的火警自动报警装置所需的电路元件，其中，温控开关在温度升高到某一点时会自动闭合。
要求：当发生火灾时，红灯亮并且电铃响，发出报警信号； 而正常情况下则绿灯亮。
请按上述要求，将图中元件连成一个火警报警器的完整电路（a、b、c 为三个接线柱）
20.3 电磁铁 电磁继电器
【基础练习】
C
（1）乙 ； 线圈匝数越多 。
（2） 增加 ； 电流越大
（3） N
（4） B
电流 ； 磁性； 工作 ； 失去磁性 ； 停止工作 。
A
D
【拓展提升】
CD
BC
