第15章电流和电路 复习 同步练习 2021-2022学年人教版物理九年级（有答案）

第15章复习
【基础练习】
1.（2021·广东）如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引，则（ 　）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
2．在常温下将下列物质接到图中 A、B 两点间，都不能使灯泡发光的是（ ）
A．玻璃棒、铁钉
B．塑料尺、铜棒
C．橡胶棒、陶瓷片
铅笔芯、橡皮
3．（双选）使用电池的时候，不允许用导线直接把电源的两极连接起来，是因为（ ）
A．这样连接电路，用电器无法工作
B．这样连接一定有触电危险
C．这样连接会在导线中产生很大的电流，损坏电池
这样连接电路中电流太大，会烧坏用电器
4．某同学在做实验时把电流表接在电路中，电流表的指针位置如图所示，其示数为（　 　）
A．0.23A
B．0.26A
C．1.6A
1.30A
5．如图所示，电动玩具车的遥控器有a、b两个按键，按下按键a（相当于闭合开关S1），玩具车行驶，闪光灯不发光；再按下按键b（相当于闭合开关S2），车能行驶灯能发光；若只按下按键b，玩具车和闪光灯都不工作。下列电路图中符合要求的是 （ ）

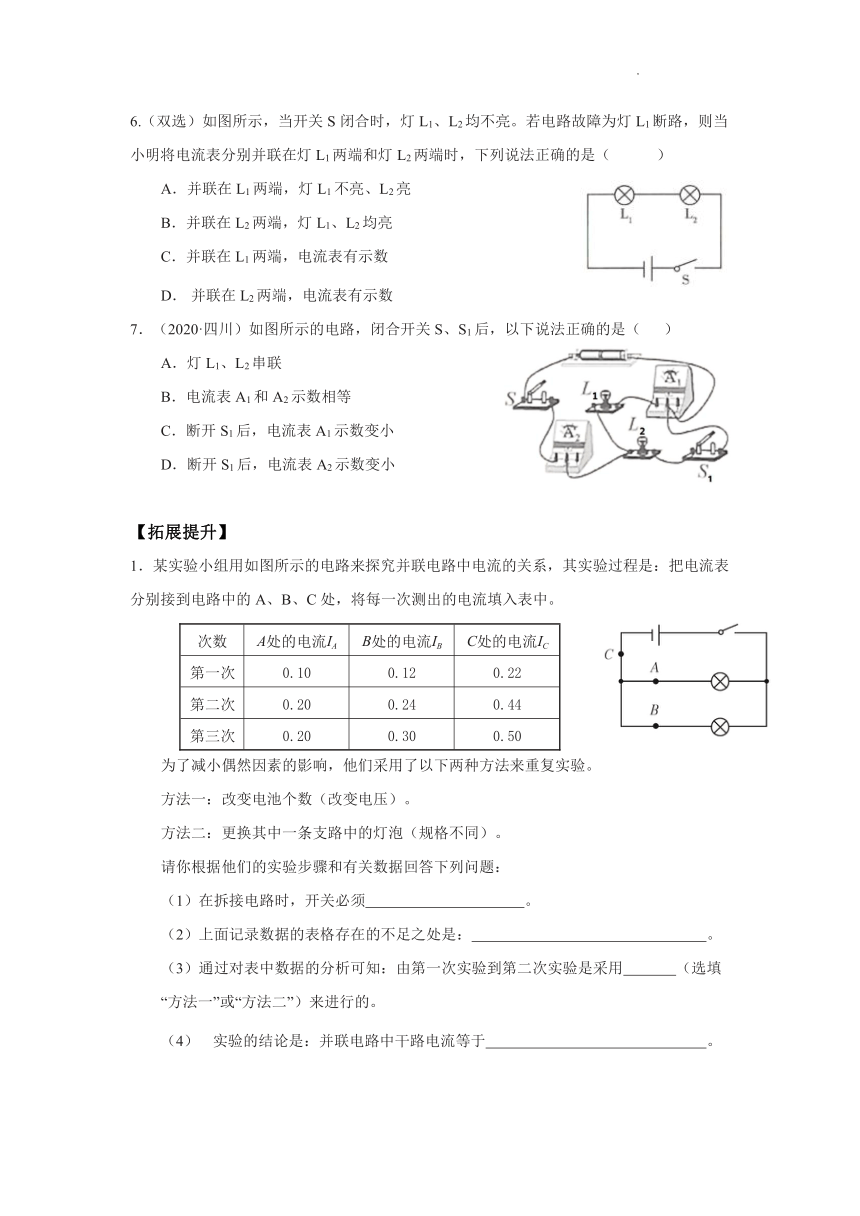

6.（双选）如图所示，当开关S闭合时，灯L1、L2均不亮。若电路故障为灯L1断路，则当小明将电流表分别并联在灯L1两端和灯L2两端时，下列说法正确的是（ ）
A．并联在L1两端，灯L1不亮、L2亮
B．并联在L2两端，灯L1、L2均亮
C．并联在L1两端，电流表有示数
并联在L2两端，电流表有示数
7．（2020·四川）如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）
A．灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
【拓展提升】
1．某实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程是：把电流表分别接到电路中的A、B、C处，将每一次测出的电流填入表中。
为了减小偶然因素的影响，他们采用了以下两种方法来重复实验。
方法一：改变电池个数（改变电压）。
方法二：更换其中一条支路中的灯泡（规格不同）。
请你根据他们的实验步骤和有关数据回答下列问题：
（1）在拆接电路时，开关必须 。
（2）上面记录数据的表格存在的不足之处是： 。
（3）通过对表中数据的分析可知：由第一次实验到第二次实验是采用 （选填“方法一”或“方法二”）来进行的。
实验的结论是：并联电路中干路电流等于 。
2．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
3．（2020·南通）阅读下列短文，并回答问题：
双金属片也称热双金属片，由于组合的两片金属受热时膨胀程度不同，当温度变化时，两片金属因形变程度不同造成双金属片的弯曲。已知铜的热膨胀程度大于铁的热膨胀程度，平直的铜铁双金属片遇冷后将向_____（铜/铁）片方向弯曲。小杜想设计如图所示的双金属片自动温度报警电路，当室温过高时红灯亮，室温过低时绿灯亮，请你帮小杜连接电路。
15章复习
【基础练习】
D 2.C 3.AC 4.B 5.D 6.AC 7.D
【拓展提升】
断开；所测物理量“电流”缺少单位；方法一；各支路电流之和
（1）0.56A；
（2）由并联电路电流的规律可知，通过灯泡L1的电流为：I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：I2=IA2-I3=0.8A-0.56A=0.24A．
铜 如图
