第十九章 生活用电
【基础练习】

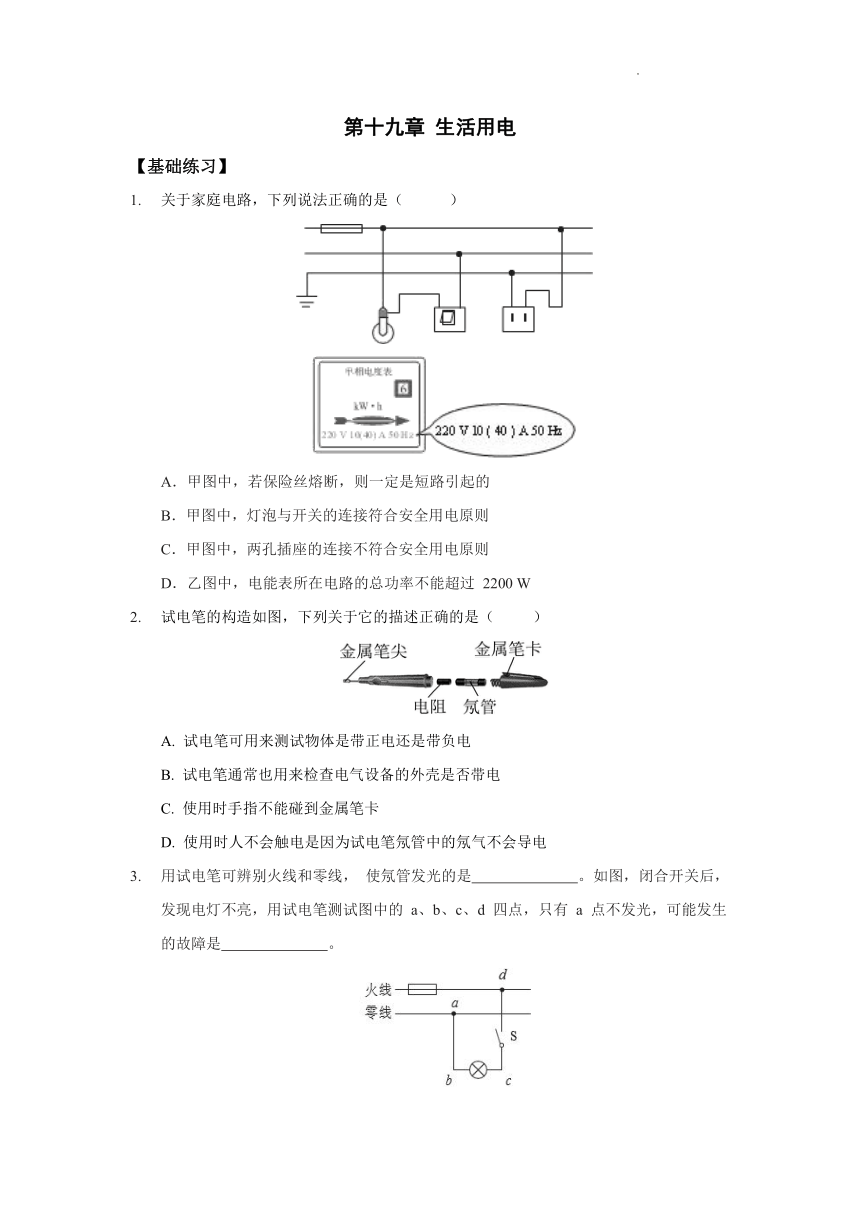

关于家庭电路，下列说法正确的是（ ）
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过 2200 W
试电笔的构造如图，下列关于它的描述正确的是（　 　）
A. 试电笔可用来测试物体是带正电还是带负电
B. 试电笔通常也用来检查电气设备的外壳是否带电
C. 使用时手指不能碰到金属笔卡
D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电
用试电笔可辨别火线和零线， 使氖管发光的是　　　　　　　。如图，闭合开关后，发现电灯不亮，用试电笔测试图中的 a、b、c、d 四点，只有 a 点不发光，可能发生的故障是　　　　　　　。

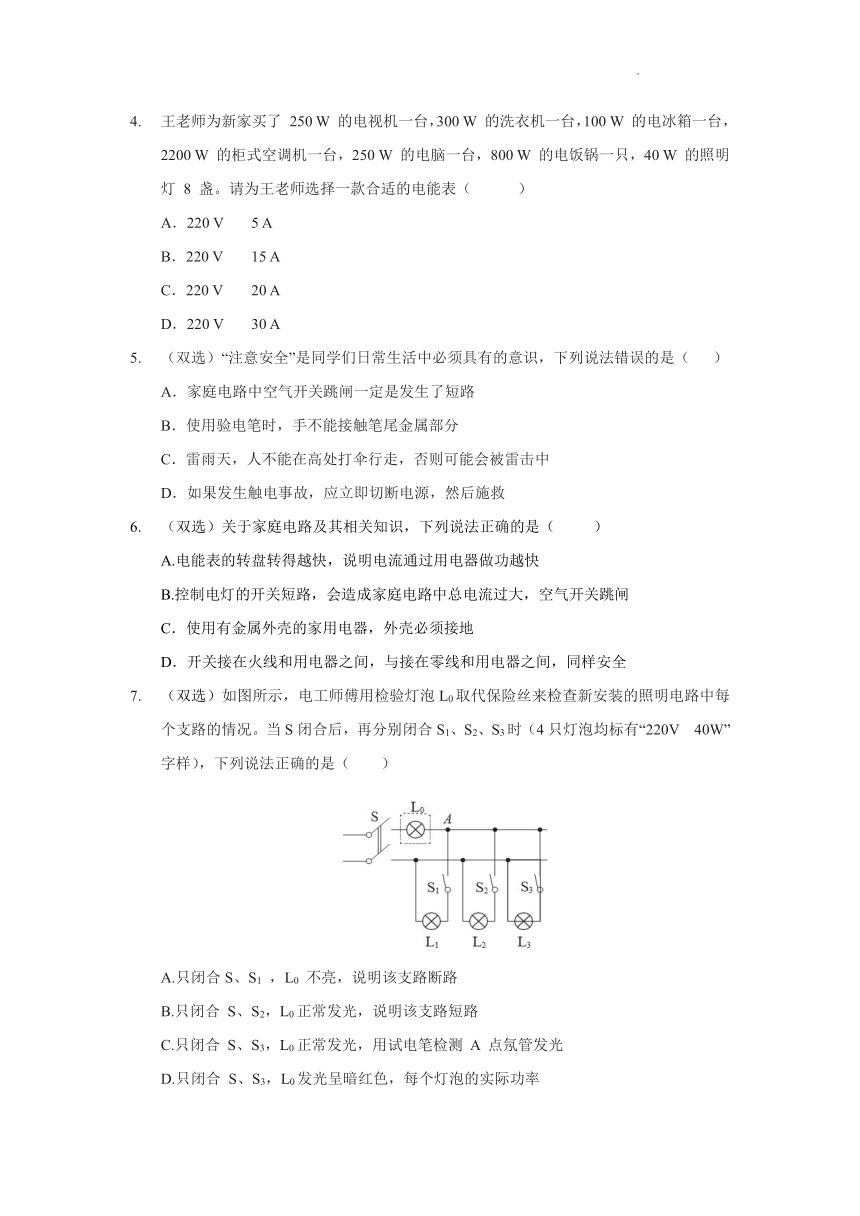

王老师为新家买了 250 W 的电视机一台，300 W 的洗衣机一台，100 W 的电冰箱一台，2200 W 的柜式空调机一台，250 W 的电脑一台，800 W 的电饭锅一只，40 W 的照明灯 8 盏。请为王老师选择一款合适的电能表（ ）
A．220 V 5 A
B．220 V 15 A
C．220 V 20 A
D．220 V 30 A
（双选）“注意安全”是同学们日常生活中必须具有的意识，下列说法错误的是（ ）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手不能接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．如果发生触电事故，应立即切断电源，然后施救
（双选）关于家庭电路及其相关知识，下列说法正确的是（ ）
A.电能表的转盘转得越快，说明电流通过用电器做功越快
B.控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
C．使用有金属外壳的家用电器，外壳必须接地
D．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全
（双选）如图所示，电工师傅用检验灯泡L0取代保险丝来检查新安装的照明电路中每个支路的情况。当S闭合后，再分别闭合S1、S2、S3时（4只灯泡均标有“220V 40W”字样），下列说法正确的是（ ）
A.只闭合S、S1 ，L0 不亮，说明该支路断路
B.只闭合 S、S2，L0正常发光，说明该支路短路
C.只闭合 S、S3，L0正常发光，用试电笔检测 A 点氖管发光
D.只闭合 S、S3，L0发光呈暗红色，每个灯泡的实际功率
【拓展提升】
在图中，请用笔画线代替导线，将电灯和开关正确连入电路。要求两灯并联，一个开关控制一盏灯。
如图是家庭电路的一部分。电能表的电流规格是“10（40）A”，L是“220 V　22 W”的节能灯，插座上接入“220 V　220 W”的电视机（图中未画出）。灯和电视机同时工作，求：
（1） 通过电能表的电流。
（2） 连续工作4 h消耗的电能。
（3） 该电路中还能接入的用电器的最大功率。
（1）小严同学参加社会实践活动时，到了机床车间，经过实践增长了不少知识。他观察发现机床上的工作照明灯的额定电压都不高于 36 V，请你利用所学的知识解释这样设计的道理。
（2）小严在家准备使用用电器时，发现没有三孔插座，于是想将三脚插头的“长脚”去掉后再使用，请问这样符合安全用电原则吗？为什么？
（3）小严安装的空气开关总是不时地“跳闸”。他的朋友知道了，就告诉他：“你把空气开关拆去，直接用电线接通电路，问题就解决了。”请你评判一下，小严朋友的建议可行吗？为什么？你有什么好的建议？
第十九章 生活用电
【基础练习】
C
B　
火线 ab之间断路
C
AB
AB
AB
【拓展提升】
参考答案如图
解：(1) P总＝P灯＋P电视机＝22 W＋220 W＝242 W，
由P＝UI得，I＝ ＝ ＝1.1 A　
(2) W＝P总t＝0.242 kW×4 h＝0.968 kW·h
(3) 由电能表电流规格可知正常工作的最大电流Imax＝40 A，
所以最大功率Pmax＝UImax＝220 V×40 A＝8 800 W，
P′＝Pmax－P总＝8 800 W－242 W＝8 558 W
答：略
（1）工人在干活过程中出汗或其他因素导致双手潮湿时，人的电阻明显减小，人若接触较高的电压，根据欧姆定律I=U/R可知，通过人体的电流就会很大，人就会有危险。大量实验表明，只有不高于36 V的电压对人体才是安全的，所以，机床上的工作照明灯的额定电压都不高于36 V。
（2）不符合；拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用。
（3）小严朋友的建议不可行；因为电路中的导线都有其允许通过的最大电流，如果超过了这个最大值，导线就会因过热而烧坏，甚至引起火灾。在电路中安装的空气开关，能够在电路中的电流超过最大允许值时自动断开电路，从而起到保护电路的作用。小严家的空气开关不时地“跳闸”，说明他家电路中的电流超过了最大允许值，如果拆去空气开关，电路就失去保护，很容易引起火灾，非常危险。
正确的做法是：通过电工师傅，进行线路改造，更换额定电流大一些的空气开关。
