课时3涡流、电磁阻尼和电磁驱动分层作业巩固提升（1）第二章电磁感应2021_2022学年高二物理选择性必修第二册（人教版2019）
一、单选题，共10小题
1．下列说法错误的是（ ）
A．电磁炉利用涡流的原理制成，使用高频交流电加热效果更好
B．导棒在磁场中运动时，会存在电磁阻尼，安培力对导棒做正功
C．磁场相对导体转动，也会产生感应电流，导体受到安培力作用运动起来，称为电磁驱动
D．互感现象可以把能量由一个线圈传递到另一个线圈，变压器就是利用此原理制成的
2．1831年，法拉第发现了电磁感应现象，并制作了世界上第一台发电机，揭开了人类进入电气时代的序幕。现在，日常生活中我们使用着大量的用电器，下列用电器使用电能的过程中，用到电磁感应原理的是（ ）
A．洗衣机 B．电磁炉 C．电热水器 D．电风扇
3．磁电式电流表是常用的电学实验器材。如图所示，电表内部由线圈、磁铁极靴、圆柱形.软铁螺旋弹簧等构成。下列说法正确的是（ ）
A．极靴与圆柱形软铁之间为匀强磁场.
B．当线圈中电流方向改变时，线圈受到的安培力方向不变
C．通电线圈通常绕在铝框上，主要因为铝的电阻率小，可以减小焦耳热的产生
D．在运输时.通常把正、负极接线柱用导线连在一起，是应用了电磁阻尼的原理

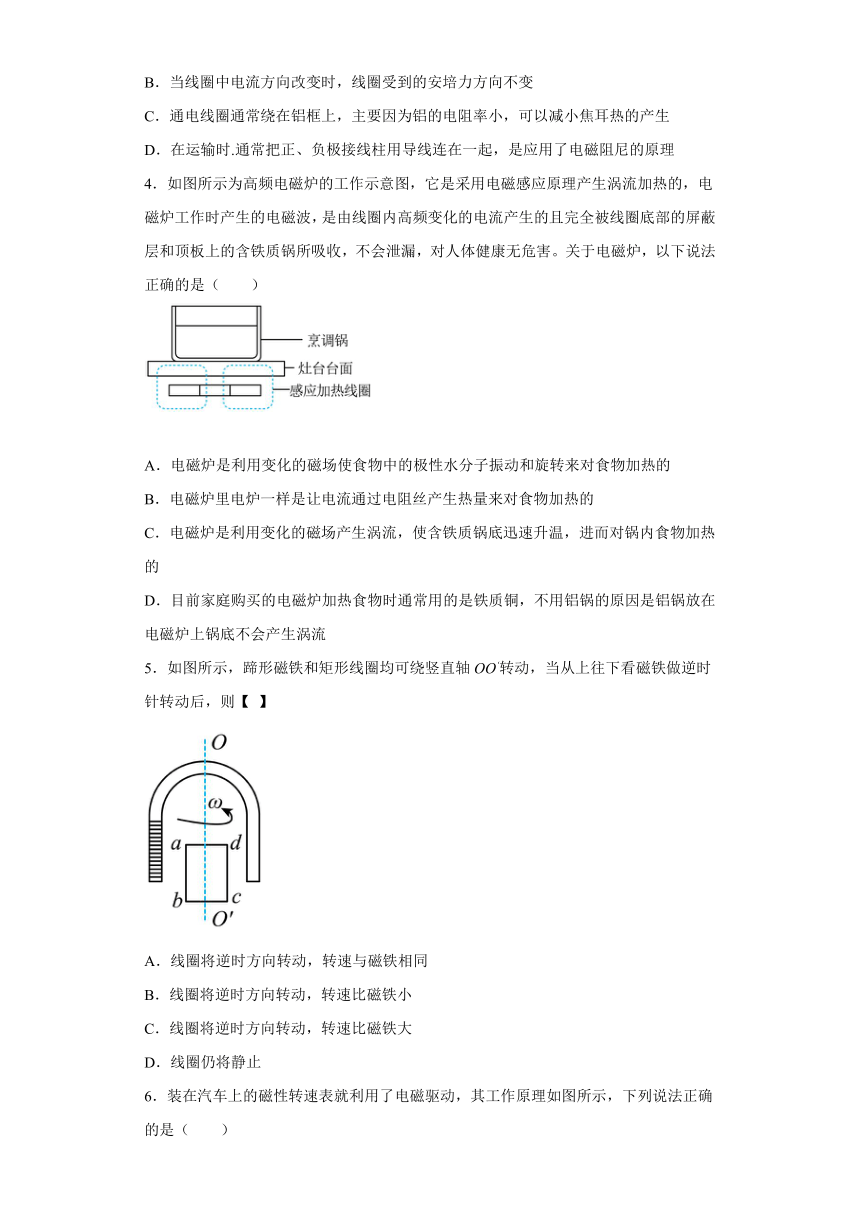

4．如图所示为高频电磁炉的工作示意图，它是采用电磁感应原理产生涡流加热的，电磁炉工作时产生的电磁波，是由线圈内高频变化的电流产生的且完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。关于电磁炉，以下说法正确的是（ ）
A．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的
B．电磁炉里电炉一样是让电流通过电阻丝产生热量来对食物加热的
C．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的
D．目前家庭购买的电磁炉加热食物时通常用的是铁质铜，不用铝锅的原因是铝锅放在电磁炉上锅底不会产生涡流
5．如图所示，蹄形磁铁和矩形线圈均可绕竖直轴OO‘转动，当从上往下看磁铁做逆时针转动后，则【 】
A．线圈将逆时方向转动，转速与磁铁相同
B．线圈将逆时方向转动，转速比磁铁小
C．线圈将逆时方向转动，转速比磁铁大
D．线圈仍将静止

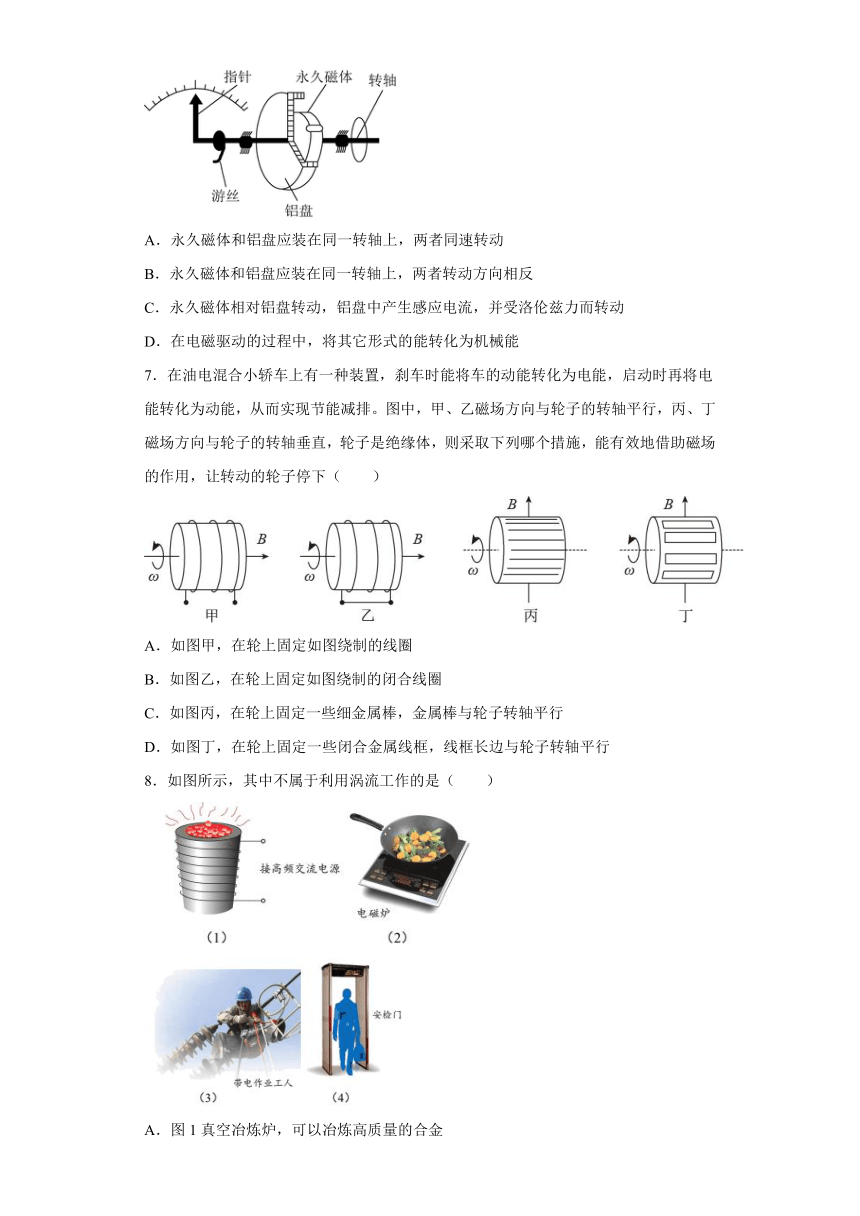

6．装在汽车上的磁性转速表就利用了电磁驱动，其工作原理如图所示，下列说法正确的是（ ）
A．永久磁体和铝盘应装在同一转轴上，两者同速转动
B．永久磁体和铝盘应装在同一转轴上，两者转动方向相反
C．永久磁体相对铝盘转动，铝盘中产生感应电流，并受洛伦兹力而转动
D．在电磁驱动的过程中，将其它形式的能转化为机械能
7．在油电混合小轿车上有一种装置，刹车时能将车的动能转化为电能，启动时再将电能转化为动能，从而实现节能减排。图中，甲、乙磁场方向与轮子的转轴平行，丙、丁磁场方向与轮子的转轴垂直，轮子是绝缘体，则采取下列哪个措施，能有效地借助磁场的作用，让转动的轮子停下（ ）
A．如图甲，在轮上固定如图绕制的线圈
B．如图乙，在轮上固定如图绕制的闭合线圈
C．如图丙，在轮上固定一些细金属棒，金属棒与轮子转轴平行
D．如图丁，在轮上固定一些闭合金属线框，线框长边与轮子转轴平行
8．如图所示，其中不属于利用涡流工作的是（ ）
A．图1真空冶炼炉，可以冶炼高质量的合金
B．图2电磁炉加热食物
C．图3超高压输电线上作业的工人穿戴包含金属丝的织物制成的工作服
D．图4安检门可以探测人身携带的金属物品

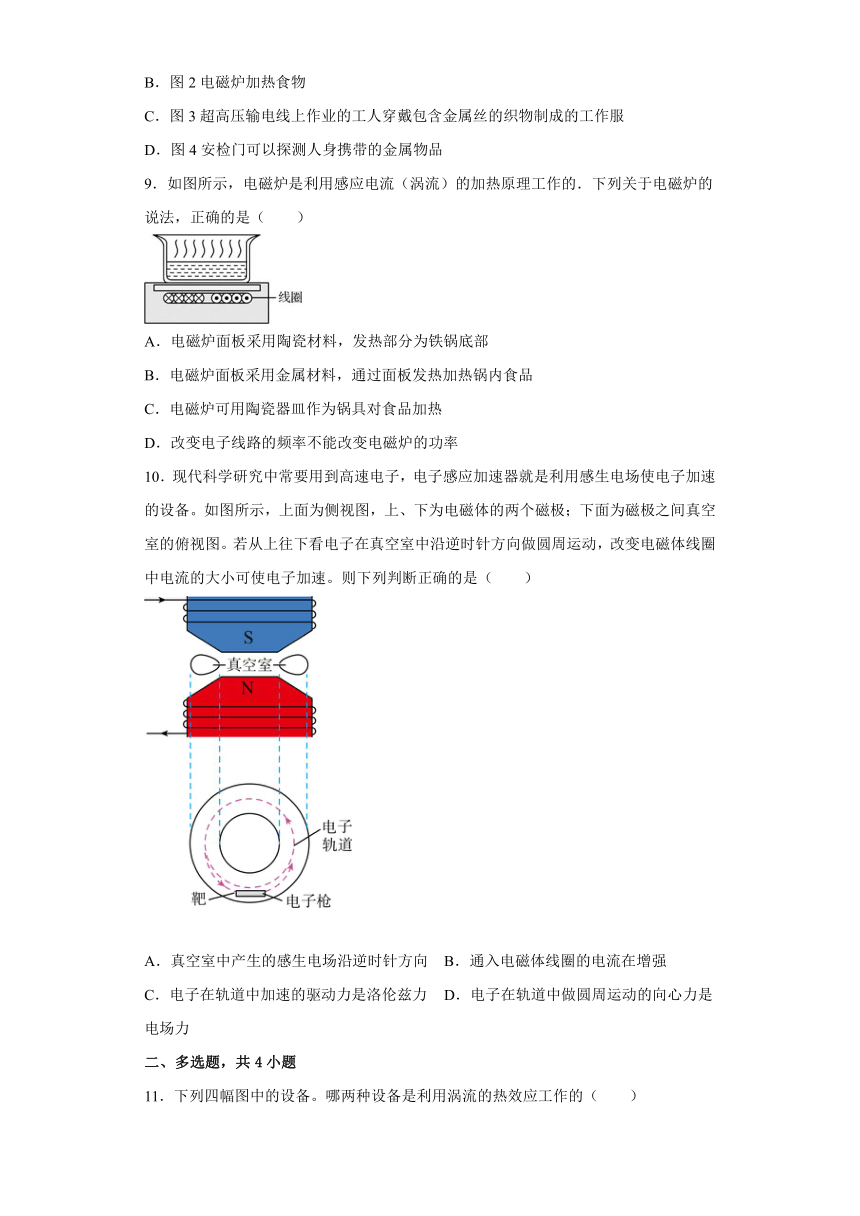

9．如图所示，电磁炉是利用感应电流（涡流）的加热原理工作的．下列关于电磁炉的说法，正确的是（ ）
A．电磁炉面板采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板采用金属材料，通过面板发热加热锅内食品
C．电磁炉可用陶瓷器皿作为锅具对食品加热
D．改变电子线路的频率不能改变电磁炉的功率
10．现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。如图所示，上面为侧视图，上、下为电磁体的两个磁极；下面为磁极之间真空室的俯视图。若从上往下看电子在真空室中沿逆时针方向做圆周运动，改变电磁体线圈中电流的大小可使电子加速。则下列判断正确的是（ ）
A．真空室中产生的感生电场沿逆时针方向 B．通入电磁体线圈的电流在增强
C．电子在轨道中加速的驱动力是洛伦兹力 D．电子在轨道中做圆周运动的向心力是电场力
二、多选题，共4小题
11．下列四幅图中的设备。哪两种设备是利用涡流的热效应工作的（ ）
A． 感应炉 B． 复印机
C． 微波炉 D． 电磁炉
12．如图所示，物理课上老师做了这样一个实验，将一厚度均匀且足够长的光滑铝板固定在绝缘支架上，铝板与水平面的倾角为，现将一质量为m的永磁体静止地放置在铝板的上端，它将沿斜面向下运动，则运动过程中永磁体（ ）
A．先做加速度逐渐变小的变加速运动，且，再做匀速运动
B．做加速度为a的匀加速直线运动，且
C．重力势能先逐渐减小，最后保持不变
D．动能先逐渐增加，最后保持不变
13．如图所示，闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升，设环的初速为零，摩擦不计，曲面处在图示磁场中，则（ ）
A．若是匀强磁场，环滚上的高度小于h
B．若是匀强磁场，环滚上的高度等于h
C．若是非匀强磁场，环滚上的高度等于h
D．若是非匀强磁场，环滚上的高度小于h
14．1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是
A．圆盘上产生了感应电动势
B．圆盘内的涡电流产生的磁场导致磁针转动
C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化
D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动
三、填空题，共4小题
15．电磁灶是利用________原理制成的，它在灶内通过交变电流产生交变磁场，使放在灶台上的锅体内产生________而发热．
16．如图所示，在点O正下方有一个理想边界的磁场，铜环在A点由静止释放向右摆至最高点B，不考虑空气阻力，则A点___________B点（填高于、低于、同一水平线）
17．人造卫星绕地球运行时，轨道各处的地磁场的强弱并不相同，因此，金属外壳的人造地球卫星运行时，外壳中总有微弱的感应电流。在卫星关闭发动机的运动过程中卫星的机械能转化为______，运动轨道距离地面的距离会________（变大、变小、保持不变）。
18．我们用作煮食的炉子有各种各样的款式，它们的工作原理各不相同。有以天然气、液化石油气等作燃料的，例如天然气炉；还有以直接用电热方式加热的，例如电饭锅，下面介绍的是以电磁感应原理生热的电磁炉。
如图所示是描述电磁炉工作原理的示意图，炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。
电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达90%，炉面无明火，无烟无废气，电磁火力强劲，安全可靠。
因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。对于锅的选择，方法很简单，只要锅底能被磁铁吸住的就能用。适合放在电磁炉上烹饪的器具有不锈钢锅、不锈钢壶、平底铁锅；不适用的有陶瓷锅、圆底铁锅、耐热玻璃锅、铝锅、铜锅等。
（1）在电磁炉加热食物的过程中涉及的物理原理有（回答三个即可）：
①______________；
②______________；
③______________。
（2）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是__________；电磁炉所用的锅不能用铝锅、铜锅的原因是___________。
（3）在锅和电磁炉中间放一纸板，则电磁炉还能起到加热作用吗( )？为什么( )？
四、解答题，共4小题
19．如图所示，变压器和电磁炉都是生产和生活中常见的电器，它们有一个共同的特点，是什么呢？
20．人造卫星绕地球运行时，轨道各处地磁场的强弱并不相同。因此，金属外壳的人造地球卫星运行时，外壳中总有微弱的感应电流。查找资料，了解这一现象产生的原因和能量转化情况，以及对卫星的运行可能会产生怎样的影响。
21．如图所示为家用单相电能表的结构示意图. 其中电流线圈串联在电路中，电压线圈则并联在电路中，通过电流线圈和电压线圈的交变电流产生的交变磁场使铝盘中产生涡旋电流，交变磁场对涡旋电流的安培力推动铝盘转动，转动方向如图中箭头所示.铝盘受到的电磁力矩（动力矩）与通过用电器的总电流（即为通过电流圈的电流）成正比，还跟电流与电压的相位差有关. 旁边还固定一块U 形永久磁铁，铝盘转动时要从磁铁两极之间通过. 磁铁的作用有两个：一是使得电流线圈中的电流一定时，铝盘保持一定的转速；二是当停止用电时，铝盘随即刹车，避免由于惯性继续转动而带来的计量误差. 请简要说明制动永久磁铁起上述作用的物理原理.
22．有人设计了可变阻尼的电磁辅助减震系统，由三部分组成．下部分是电磁侦测系统:-部分是可变电磁阻尼系统，吸收震动时的动能:控制系统接收侦测系统的信号，改变阻尼磁场的强弱．系统如图(1)所示，侦测线框、阻尼线圈固定在汽车底盘上，侦测系统磁体、减震系统磁体固定在车轴上，车轴与底盘通过一减震弹簧相连．侦测系统磁场为匀强磁场，B1=0.01T， 长方形线框宽d=0.05m，整个回路的电阻，运动过程中，线框的下边不会离开磁场，上边不会进入磁场．阻尼线圈由100个相互绝缘的独立金属环组成，这100个金属环均匀固定在长为0.2m的不导电圆柱体上，减震系.统磁场辐向分布，俯视如图(2)所示，线圈所在位置磁感应强度B2大小处处相等，大小由控制系统控制．汽车静止时，阻尼线圈恰好50匝处于磁场中，取此时侦测线框所在的位置为原点，取向下为正，线框相对侦测磁场的位移记为x，B2 的大小与x的关系如图(3)所示．每个线圈的电阻为，周长L=0.3m．不考虑阻尼线圈之间的电磁感应，忽略阻尼线圈导体的粗细，设车轴与底盘总保持平行．
(1)侦测线框向下运动时电流的方向为顺时针还是逆时针
(2)写出侦测线框由平衡位置向下运动时，侦测线框流入控制系统的电量q与位移x的大小关系式:
(3)某次侦测线框由平衡位置向下运动，流入控制系统的电量，这一过程底盘相对车轴做v=10m/s的匀速运动，求这-过程阻尼线圈吸收了多少机械能;
(4)某次侦测线框由平衡位置向下运动，流入控制系统的电量，求这一过程中安培力对阻尼线圈的总冲量．
试卷第1页，共3页
参考答案：
1．B
【解析】
A．电磁炉利用涡流的原理制成，使用高频交流电加热效果更好.故A正确，与题意不符；
B．导棒在磁场中运动时，根据左手定则可知安培力的方向与运动方向相反，存在电磁阻尼，安培力对导棒做负功。故B错误，与题意相符；
C．磁场相对导体转动，也会产生感应电流，导体受到安培力作用运动起来，称为电磁驱动。故C正确，与题意不符；
D．互感现象可以把能量由一个线圈传递到另一个线圈，变压器就是利用此原理制成的。故D正确，与题意不符。
故选B。
2．B
【解析】
AD．洗衣机和电风扇中的电动机利用的是通电导体在磁场中会受到力的作用，故AD不符合题意；
B．电磁炉的原理是交变电流产生的交变磁场使金属容器中产生涡流，从而使容器产生热量，所以电磁炉利用了电磁感应原理，故B符合题意；
C．电热水器利用的是电流的热效应，故C不符合题意。
故选B。
3．D
【解析】
A．极靴与圆柱间的磁场是均匀地辐向分布，并不是匀强磁场，故A选项错误；
B．当线圈中电流方向改变时，磁场方向不变，所以线圈受到的安培力方向发生改变，故B选项错误；
C．用金属铝做线圈框架，主要的原因有：1、铝不导磁，用铝做框架可以减小对磁场的影响，保证仪表的准确性更高。2、铝材料较轻、电阻率较小，能更好地利用电磁阻尼现象，使指针迅速停下来。故C选项错误；
D．运输过程中由于振动会使指针不停摆动，可能会使指针损坏。将接线柱用导线连在一起，相当于把表的线圈电路组成闭合回路，在指针摆动过程中线圈切割磁感线产生感应电流，利用电磁阻尼原理，阻碍指针摆动，防止指针因撞击而变形，故D选项正确。
故选D。
4．C
【解析】
ABC．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的，故涡流是由于锅底中的电磁感应产生的，故C正确，AB错误；
D．铝锅放在电磁炉上也会形成涡流，所以不用铝锅的原因并不是铝锅放在电磁炉上锅底不会产生涡流，故D错误。
故选C。
5．B
【解析】
当转动磁铁时，导致线圈的磁通量发生变化，从而产生感应电流，出现安培力，导致线圈转动从上往下看用力使磁铁作逆时针转动时，则导致线圈与磁铁转动方向相同，根据楞次定律可知，感应电流方向始终是adcba，AD错误；根据楞次定律可知，为阻碍磁通量增加，则导致线圈与磁铁转动方向相同，但快慢不一，线圈的转速一定比磁铁转速小，B正确C错误．
6．D
【解析】
A．永久磁铁固定在转轴上，铝盘固定在指针轴上，铝盘和永久磁体不是同转轴带动，所以两者转动不是同步的，故A错误；
B．该转速表运用了电磁感应原理，由楞次定律知，铝盘磁场总是阻碍永久磁铁转动，要使减小穿过铝盘磁通量的变化，永久磁铁转动方向与铝盘转动方向相同，故B错误；
C．当永久磁铁随转轴转动时，产生转动的磁场，在铝盘中产生感应电流，这时永久磁铁的磁场会对铝盘上的感应电流有安培力的作用，而产生一个转动的力矩，使指针转动，由于弹簧游丝的反力矩会使指针稳定在某一刻度上，故C错误；
D．在电磁驱动的过程中，通过安培力做功消耗电能转化为机械能，故D正确；
故选D。
7．D
【解析】
AB．图甲和图乙中当轮子转动时，穿过线圈的磁通量都是不变的，不会产生感生电流，则不会有磁场力阻碍轮子的运动，选项AB错误；
C．图丙中在轮上固定一些细金属棒，当轮子转动时会产生感应电动势，但是不会形成感应电流，则也不会产生磁场力阻碍轮子转动，选项C错误；
D．图丁中在轮上固定一些闭合金属线框，线框长边与轮子转轴平行，当轮子转动时会产生感应电动势，形成感应电流，则会产生磁场力阻碍轮子转动，使轮子很快停下来，选项D正确；
故选D。
8．C
【解析】
A．真空冶炼炉可以冶炼高质量的合金时，是使金属材料发生涡流而快速发热的，故A错误；
B．电磁炉工作时绕制线圈的铁芯中会发热，属于涡流现象，故B错误；
C．工人穿上金属丝织成的衣服可以高压带电作业是利用静电屏蔽原理，不属于利用涡流工作,故C正确；
D．安检门可以探测人身是否携带金属物品是通过物体上产生涡流而使报警器发出警告的，故D错误。
故选C。
9．A
【解析】
AB．电磁炉的上表面如果用金属材料制成，使用电磁炉时，上表面材料发生电磁感应要损失电能，电磁炉上表面要用绝缘材料制作，发热部分为铁锅底部，故A正确，B错误；
C．电磁炉产生变化的电磁场，导致加热锅底出现涡流，从而产生热量，所以电磁炉不能用陶瓷器皿作为锅具对食品加热，故C错误；
D．锅体中涡流的强弱与磁场变化的频率有关，可通过改变电子线路的频率来改变电磁炉的功率，故D错误。
故选A。
10．B
【解析】
A．电子沿逆时针方向加速，则电子所受电场力沿逆时针方向，所以感生电场的方向沿顺时针方向，A错误；
B．当电磁铁线圈电流的方向与图示方向一致时，若电流增大，根据楞次定律，可知涡旋电场的方向为顺时针方向，电子将沿逆时针方向做加速运动，B正确；
C．由于感生电场使电子加速，即电子在轨道中加速的驱动力是电场力，C错误；
D．电子在轨道中做圆周运动的向心力是洛伦兹力，D错误。
11．AD
【解析】
A．感应炉是利用涡流的热效应工作的，故A正确；
B．复印机是利用静电工作的，故B错误；
C．微波炉是利用微波使食物中的水分子共振来加热食物的，故C错误；
D．电磁炉是利用涡流的热效应工作的，故D正确。
故选AD。
12．AD
【解析】
永磁体沿斜面向下运动的过程中，铝板内会产生涡流，铝板所受安培力的反作用力将阻碍永磁体的运动，由牛顿第二定律有
由于涡流的产生会有阻尼作用，且随速度的增大而增大，故永磁体将先做加速度逐渐变小的变加速运动，且；当安培力的反作用力与永磁体的重力沿斜面的分力等大反向时，永磁体开始做匀速运动，故重力势能一直减小，动能先增加后保持不变。
故选AD。
13．BD
【解析】
AB．若磁场为匀强磁场，穿过环的磁通量不变，不产生感应电流，即无机械能向电能转化，机械能守恒，故A错，B正确；
CD．若磁场为非匀强磁场，环内要产生电能，机械能减少，故C错，D正确．
故选BD。
14．AB
【解析】
根据对称性，判断圆盘磁通量始终等于零，无磁通量变化．
A．圆盘运动过程中，半径方向的金属条在切割磁感线，在圆心和边缘之间产生了感应电动势，选项A对；
B．圆盘在径向的辐条切割磁感线过程中，内部距离圆心远近不同的点电势不等而形成涡流产生，选项B对
C．圆盘转动过程中，圆盘位置，圆盘面积和磁场都没有发生变化，所以没有磁通量的变化，选项C错；
D．圆盘本身呈现电中性，不会产生环形电流，选项D错．
15．电磁感应、涡流
【解析】
电磁灶是利用电磁感应原理制成的；产生热量的原因是利用交变电流产生交变磁场，使放在灶台上的锅体内产生的涡流而将电磁能转化为热量；
电磁感应在生活中的应用很多，而电磁灶就是利用电磁感应原理制作而成的．
16．高于
【解析】
铜环在穿越磁场时，产生电能，机械能减小，无法再摆到原来的高度，所以A点高于B点。
17． 电能 变小
【解析】
地球是个大磁体，当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的，它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度变小。
18． 电流的磁效应（或电生磁） 电磁感应现象（或磁生电） 电流的热效应（或焦耳定律） 不能产生电磁感应现象 电阻率小，电热少，效率低 能起到加热作用 由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流
【解析】
（1）①首先交流电流过线圈产生电磁感应现象是电生磁；
②这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，这是磁生电；
③感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食这是电流的热效应。
（2）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是不能产生电磁感应现象；电磁炉所用的锅不能用铝锅、铜锅的原因是铝锅、铜锅的电阻率小，电热少，效率低；
（3）能起到加热作用，由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流，从而利用电流的热效应起到加热作用。
19．它们工作时都利用了电磁感应的原理。
【解析】
它们工作时都利用了电磁感应的原理。
20．当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的。它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度下降。
【解析】
当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的。它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度下降。
21．（1）由于铝盘在制动永久磁铁的磁场中运动，切割磁感线铝盘中产生感应电流（涡流），根据愣次定律及左手定则可以判定，该感应电流在磁铁的磁场中受到安培力的作用阻碍铝盘的转动，即产生阻碍转动的力矩.
（2）当该阻碍转动的力矩与使它转动的电磁力矩平衡时，转速达到稳定.
（3）用户电流变大时，电磁力矩变大，铝盘转速加快，制动永久磁铁产生的阻碍转动的力矩也变大，从而达到新的平衡.
（4）当停止用电时，铝盘失去继续转动的动力，在制动永磁铁的作用下随即停止运动．
【解析】
（1）由于铝盘在制动永久磁铁的磁场中运动，切割磁感线铝盘中产生感应电流（涡流），根据愣次定律及左手定则可以判定，该感应电流在磁铁的磁场中受到安培力的作用阻碍铝盘的转动，即产生阻碍转动的力矩.
（2）当该阻碍转动的力矩与使它转动的电磁力矩平衡时，转速达到稳定.
（3）用户电流变大时，电磁力矩变大，铝盘转速加快，制动永久磁铁产生的阻碍转动的力矩也变大，从而达到新的平衡.
（4）当停止用电时，铝盘失去继续转动的动力，在制动永磁铁的作用下随即停止运动．
22．(1) 逆时针(2) 0.005x (C) (3) 2812.5 J (4) 1856.25 N s，方向向上
【解析】
（1）向下运动时，线圈的磁通量增大，感应电流为逆时针．
（2）线框向下运动速度为v时，感应电动势为：
E=B1dv
感应电流为：
那么，在极短时间间隔△t内侦测线框流入控制系统的电量为：
Δq=IΔt
Δx=v Δt
那么，对侦测线框向下运动x距离的运动时间对电量进行叠加可得侦测线框流入控制系统的电量为：
=0.005x (C)
（3）由（2）可得：流入控制系统的电量为：q=2.5×10-4C时，x=0.05m，单个金属环进入磁场后受到安培力的大小：
900N
当0＜x＜0.05m过程中，下面50个环的克服安培力做的总功为：
W1=50
W1=2250J
上面25个线圈新进入磁场的线圈
W2=×25×F·x=562.5 J
W总=W1 +W2=2812.5 J
（4）当q=5×10-4C时，x=0.1m，设单个金属环在磁场中向下运动的位移为x’
I=F Δt，，Δx′=v Δt
根据以上三式，单个金属环受到安培力的冲量为：
当0＜x＜0.05m过程中，下面50个环的总冲量：
I1=50×=225N s
上面25个线圈新进入磁场的线圈总冲量
I2=×25×=56.25N s
0.05＜x＜0.1m过程中，下面75个线圈的总冲量
I3=75×=1350N s
上面25个线圈新进入磁场的线圈总冲量
I4=×25×=225N s
所以
I总=I1+ I2 +I3+ I4=1856.25 N s
方向向上
