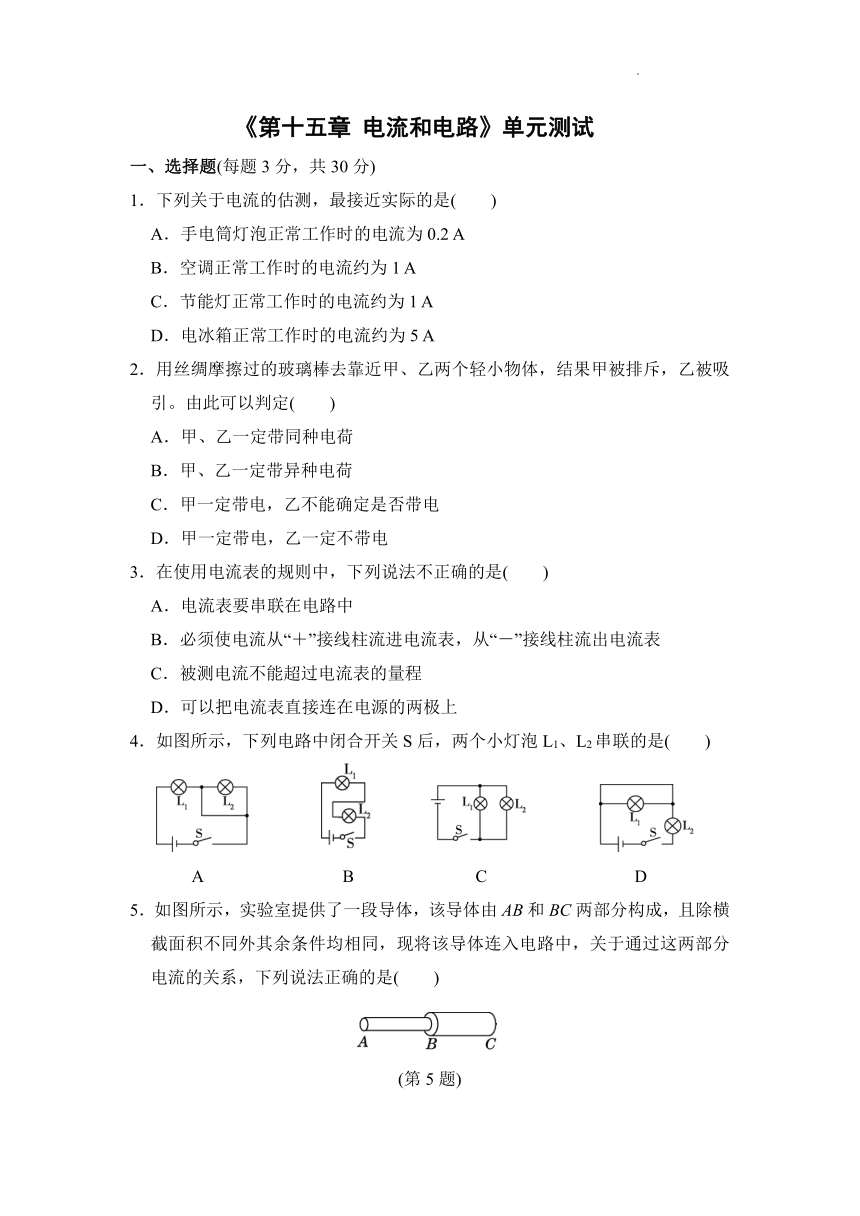

《第十五章 电流和电路》单元测试
一、选择题(每题3分，共30分)
1．下列关于电流的估测，最接近实际的是(　　)
A．手电筒灯泡正常工作时的电流为0.2 A　　
B．空调正常工作时的电流约为1 A
C．节能灯正常工作时的电流约为1 A
D．电冰箱正常工作时的电流约为5 A
2．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥，乙被吸引。由此可以判定(　　)
A．甲、乙一定带同种电荷
B．甲、乙一定带异种电荷
C．甲一定带电，乙不能确定是否带电
D．甲一定带电，乙一定不带电
3．在使用电流表的规则中，下列说法不正确的是(　　)
A．电流表要串联在电路中
B．必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出电流表
C．被测电流不能超过电流表的量程
D．可以把电流表直接连在电源的两极上
4．如图所示，下列电路中闭合开关S后，两个小灯泡L1、L2串联的是(　　)
A　　　 　 　B　　　 　 　C　　　 　　 D
5．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，关于通过这两部分电流的关系，下列说法正确的是(　　)
(第5题)

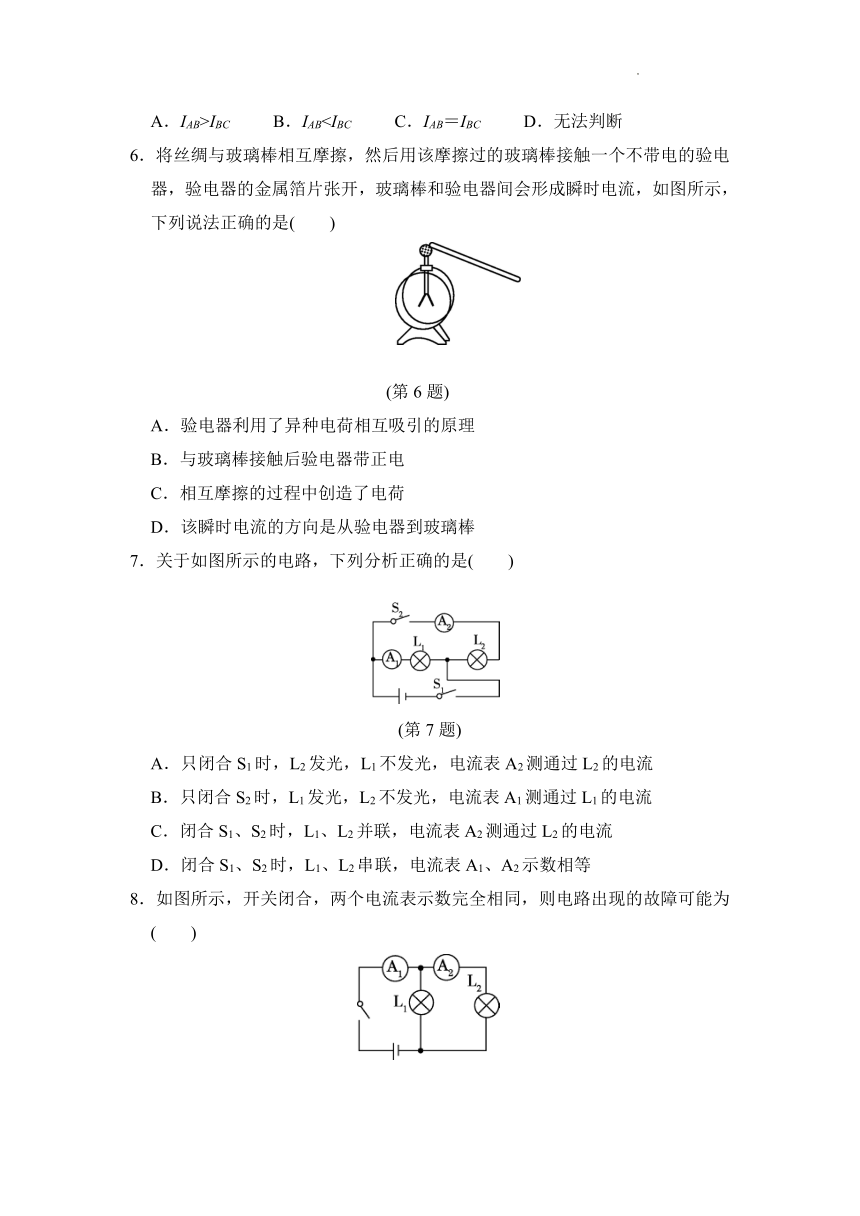

A．IAB>IBC B．IAB6．将丝绸与玻璃棒相互摩擦，然后用该摩擦过的玻璃棒接触一个不带电的验电器，验电器的金属箔片张开，玻璃棒和验电器间会形成瞬时电流，如图所示，下列说法正确的是(　　)
(第6题)
A．验电器利用了异种电荷相互吸引的原理
B．与玻璃棒接触后验电器带正电
C．相互摩擦的过程中创造了电荷
D．该瞬时电流的方向是从验电器到玻璃棒
7．关于如图所示的电路，下列分析正确的是(　　)
(第7题)
A．只闭合S1时，L2发光，L1不发光，电流表A2测通过L2的电流
B．只闭合S2时，L1发光，L2不发光，电流表A1测通过L1的电流
C．闭合S1、S2时，L1、L2并联，电流表A2测通过L2的电流
D．闭合S1、S2时，L1、L2串联，电流表A1、A2示数相等
8．如图所示，开关闭合，两个电流表示数完全相同，则电路出现的故障可能为(　　)
(第8题)
A．L1短路 B．L1断路 C．L2短路 D．L2断路

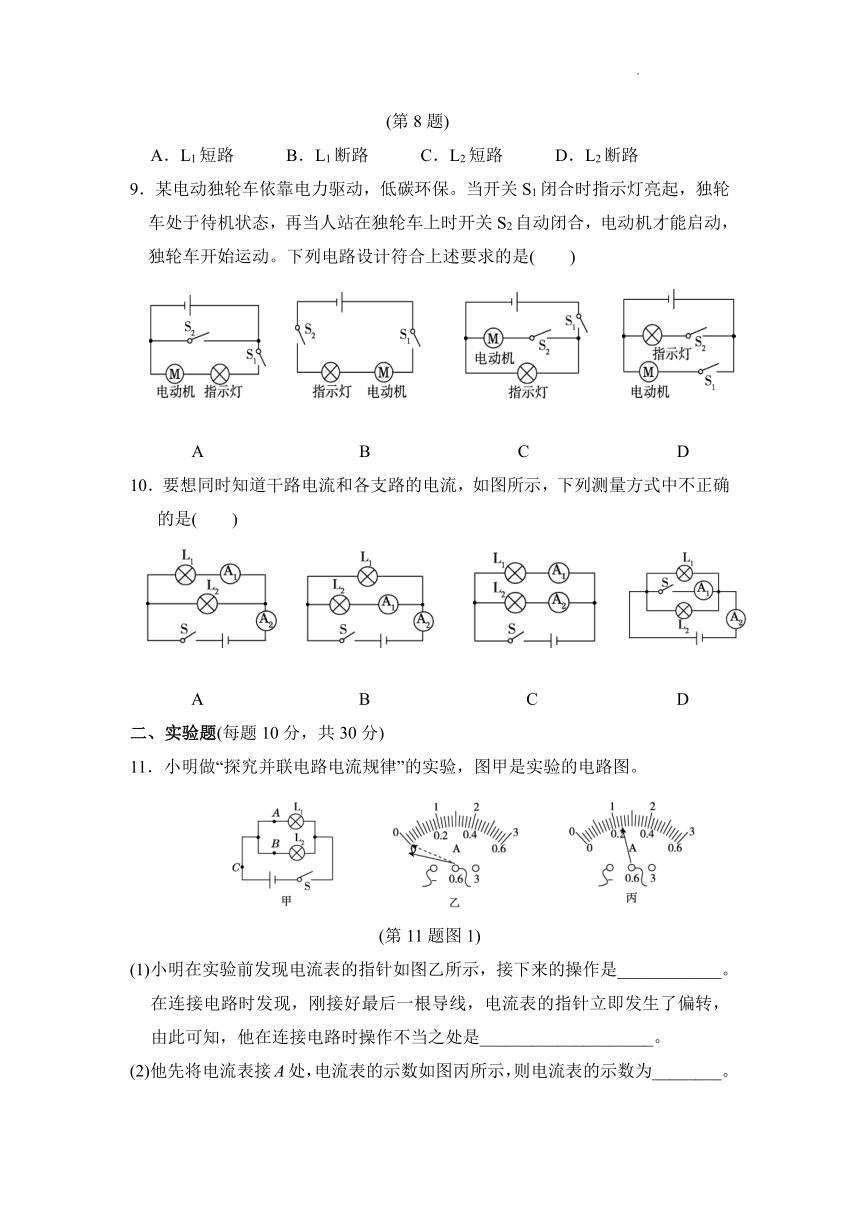

9．某电动独轮车依靠电力驱动，低碳环保。当开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，独轮车开始运动。下列电路设计符合上述要求的是(　　)
A B 　　 C 　 D
10．要想同时知道干路电流和各支路的电流，如图所示，下列测量方式中不正确的是(　　)
A 　 B 　　　 C 　 D
二、实验题(每题10分，共30分)
11．小明做“探究并联电路电流规律”的实验，图甲是实验的电路图。
(第11题图1)
(1)小明在实验前发现电流表的指针如图乙所示，接下来的操作是____________。在连接电路时发现，刚接好最后一根导线，电流表的指针立即发生了偏转，由此可知，他在连接电路时操作不当之处是____________________。
(2)他先将电流表接A处，电流表的示数如图丙所示，则电流表的示数为________。

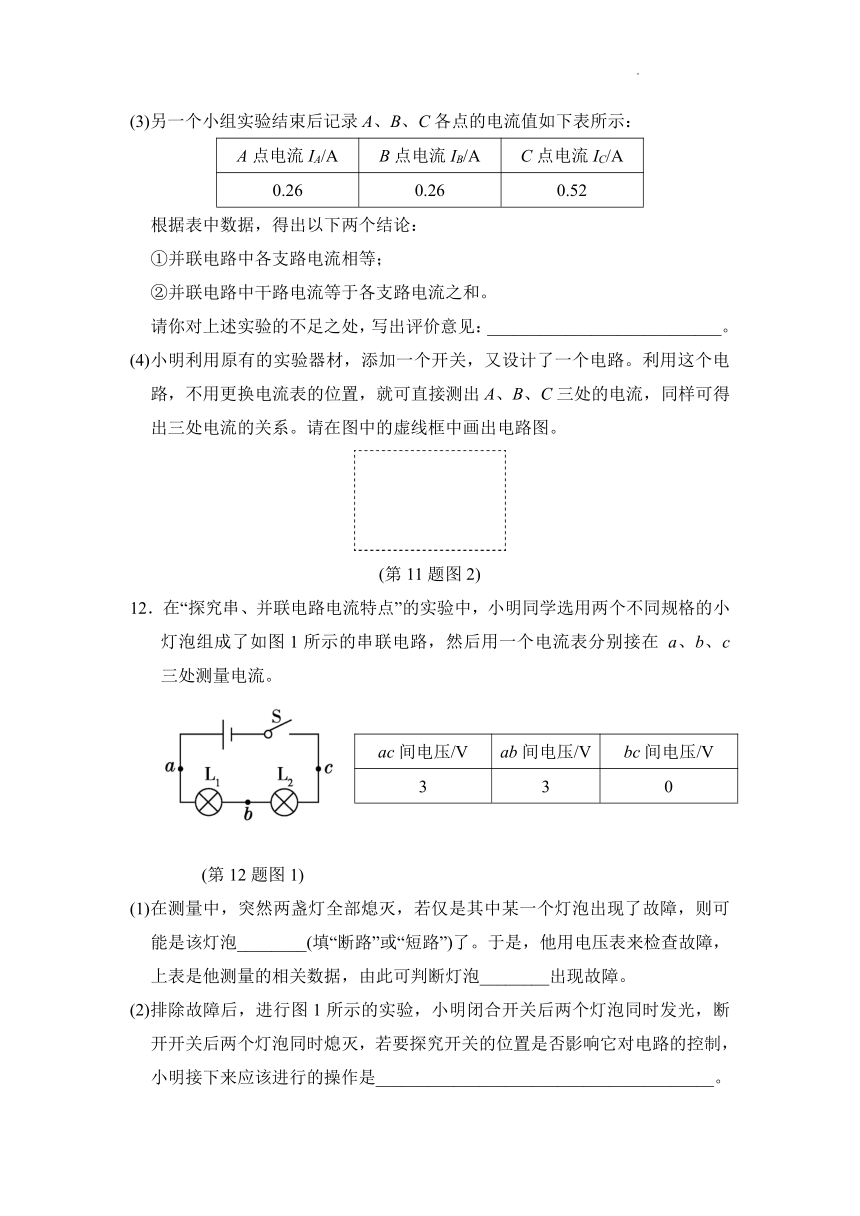

(3)另一个小组实验结束后记录A、B、C各点的电流值如下表所示：
A点电流IA/A B点电流IB/A C点电流IC/A
0.26 0.26 0.52
根据表中数据，得出以下两个结论：
①并联电路中各支路电流相等；
②并联电路中干路电流等于各支路电流之和。
请你对上述实验的不足之处，写出评价意见：___________________________。
(4)小明利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图中的虚线框中画出电路图。
(第11题图2)
12．在“探究串、并联电路电流特点”的实验中，小明同学选用两个不同规格的小灯泡组成了如图1所示的串联电路，然后用一个电流表分别接在 a、b、c三处测量电流。
ac间电压/V ab间电压/V bc间电压/V
3 3 0
(第12题图1)
(1)在测量中，突然两盏灯全部熄灭，若仅是其中某一个灯泡出现了故障，则可能是该灯泡________(填“断路”或“短路”)了。于是，他用电压表来检查故障，上表是他测量的相关数据，由此可判断灯泡________出现故障。
(2)排除故障后，进行图1所示的实验，小明闭合开关后两个灯泡同时发光，断开开关后两个灯泡同时熄灭，若要探究开关的位置是否影响它对电路的控制，小明接下来应该进行的操作是_______________________________________。

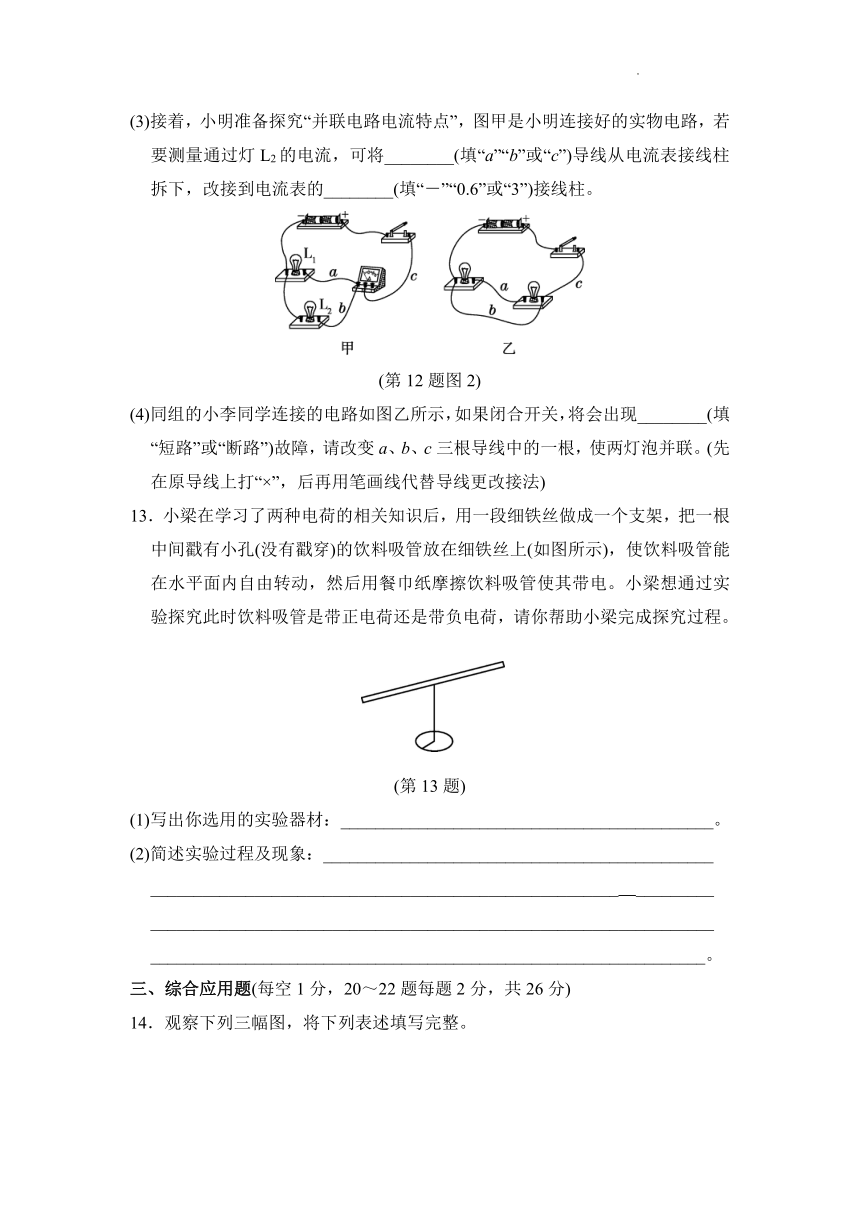

(3)接着，小明准备探究“并联电路电流特点”，图甲是小明连接好的实物电路，若要测量通过灯L2的电流，可将________(填“a”“b”或“c”)导线从电流表接线柱拆下，改接到电流表的________(填“－”“0.6”或“3”)接线柱。
(第12题图2)
(4)同组的小李同学连接的电路如图乙所示，如果闭合开关，将会出现________(填“短路”或“断路”)故障，请改变a、b、c三根导线中的一根，使两灯泡并联。(先在原导线上打“×”，后再用笔画线代替导线更改接法)
13．小梁在学习了两种电荷的相关知识后，用一段细铁丝做成一个支架，把一根中间戳有小孔(没有戳穿)的饮料吸管放在细铁丝上(如图所示)，使饮料吸管能在水平面内自由转动，然后用餐巾纸摩擦饮料吸管使其带电。小梁想通过实验探究此时饮料吸管是带正电荷还是带负电荷，请你帮助小梁完成探究过程。
(第13题)
(1)写出你选用的实验器材：___________________________________________。
(2)简述实验过程及现象：_____________________________________________
______________________________________________________ _________
_________________________________________________________________
________________________________________________________________。
三、综合应用题(每空1分，20～22题每题2分，共26分)
14．观察下列三幅图，将下列表述填写完整。
　　　　　　
(第14题)
如图甲所示，红墨水在水中散开，这是________现象；如图乙所示，将两个表面光滑的铅块相互紧压会“粘”在一起，这个现象证实了分子间存在________；如图丙所示，科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，这是由于头发丝带有________(填“同种”或“异种”)电荷而相互________(填“吸引”或“排斥”)的结果。
15．市场上出售的一种装饰小彩灯经常被用来装饰房间，以烘托欢乐的气氛。一种装饰小彩灯上有20个LED灯，当其中任意一个LED灯损坏，其他灯均不亮。如果电源插头处的电流为0.15 A，那么通过每个LED灯的电流是________A。
16．某同学家有一台工作电流为700 mA的电冰箱，一台彩色电视机的工作电流为380 mA，一个热水器工作时的电流为10 A，当这三个用电器同时工作时，电路中的总电流大小是______A。
17．如图甲所示，L1和L2是________联的。开关闭合时，两个电流表的示数分别如图乙和图丙所示，A2表的示数是________，流过灯L2的电流大小是________。
(第17题)
18．如图甲所示，电源电压恒定不变，当开关S1、S3闭合，S2断开时，电流表指针位置如图乙所示；当开关S3闭合，S1、S2断开时，电流表指针位置还是如图乙所示。
(1)当开关S1、S3闭合，S2断开时，流过灯泡L1、L2的电流分别是________、________。
(2)当开关________闭合，________断开时，L1、L2组成串联电路，此时发现L1比L2亮，以下说法正确的是________，理由是 ________________________________________________________________。
(第18题)
A．通过灯L1的电流大
B．通过灯L2的电流大
C．通过两灯的电流一样大
D．无法确定
19．阅读材料，回答问题。
把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。请回答下列问题：(酒精灯外焰温度约450 ℃)
(第19题)
(1)如图所示，①其他条件不变，只将A处杯中的冰水混合物换为沸水，电路电流__________；②其他条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源________。(均填“变大”“变小”“不变”或“变为零”)
(2)这样的热电偶实际上是一个电源，它的电能是由________能转化而来的，热电偶电路可以把温度信号转换成________信号。
20．小明连接了如图所示的实物连接图，此时，电流表测的是通过________(填“L1”“L2”或“干路”)的电流。若要测通过灯L2的电流，请你在图上只改动一根导线，完成电路的连接(在需改动的导线上打“×”，再画出重新连接后的导线)。
(第20题)
21．如图所示的为一实物电路，请在虚线框内画出对应的电路图。
(第21题)
22．某景区的自动扶梯只需在白天且有人时开启，请你利用红外线自动开关S1(现场有人S1闭合，现场无人S1断开)以及可见光自动开关S2(白天S2闭合，夜间S2断开)控制电路，请在图中将自动扶梯实现上述功能的电路图补充完整。
(第22题)
四、计算题(23题6分，24题8分，共14分)
23．在如图甲所示的电路中，当开关S闭合后，两灯都发光，这时两个电流表A1、A2指针所指的位置相同，如图乙所示，请你分别计算通过灯L1和灯L2的电流。
(第23题)
24．在如图所示的电路中，闭合开关后，电流表A的读数是3 A，流过灯L1的电流是流过灯L2电流的2倍。请你解答：
(1)通过灯L2的电流。
(2)通过灯L1的电流。
(第24题)
答案
一、1.A　2.C　3.D　4.B　5.C　6.B　7.C 8．B　9．C　10.D
二、11.解：(1)将电流表调零；连接电路时开关未断开　(2)0.24 A　(3)应换用不同规格的小灯泡进行多次实验，得到普遍规律　(4)如图所示。
(第11题)
12．解：(1)断路；L1 　
(2)将开关移到L1和L2之间，及L1和电源正极之间，观察L1和L2的发光情况　
(3)a; 0.6　
(4)短路；如图所示。
(第12题)
13．(1)丝绸、玻璃棒
(2)用丝绸摩擦过的玻璃棒靠近带电吸管一端，若观察到饮料吸管被排斥，则说明饮料吸管带正电；若观察到饮料吸管被吸引，则饮料吸管带负电
三、14.扩散 ；引力； 同种 ；排斥　15.0.15　
16．11.08　17.并；0.5 A ；0.5 A
18．(1)0.22 A；0.88 A
(2)S2; S1、S3；C；串联电路中通过各用电器的电流相等
19．(1)①变小　②变为零　(2) 内；电
20．解：干路；如图所示。
(第20题)
21．解：如图所示。
(第21题)
22．解：如图所示。
(第22题)
四、23.解：由题图可知，灯L1与灯L2并联，电流表A1测通过灯L1的电流，电流表A2测干路电流，根据并联电路电流规律可知，干路电流大于支路电流，而两表指针所指位置相同，则电路中用电流表A2的大量程，用电流表A1的小量程，A2的示数是1.5 A，A1的示数是0.3 A，由题意可知干路电流I＝1.5 A，通过L1的电流I1＝0.3 A，根据并联电路电流规律可知，通过灯L2的电流I2＝I－I1＝1.5 A－0.3 A＝1.2 A。
24．解：(1)由电路图可知，两灯泡并联，电流表A测干路电流，电流表A1测通过灯L1的电流，由并联电路中干路电流等于各支路电流之和，且通过灯L1的电流是通过灯L2电流的2倍，可得I＝I1＋I2＝2I2＋I2＝3I2＝3 A，则通过灯L2的电流I2＝1 A。
(2)通过灯L1的电流I1＝I－I2＝3 A－1 A＝2 A。
