《第十八章 电能从哪里来》单元测试
一、选择题(每题3分,共30分)
1.在水电站发电过程中,能量的转化顺序正确的是( )
A.势能→电能→动能 B.势能→动能→电能
C.电能→动能→势能 D.动能→势能→电能
2.法拉第生活的时代,伏打电池昂贵、产生电流小,为了获得廉价的电力,在10年的探索中,他发现了电磁感应现象。下列设备是利用电磁感应现象工作的是( )
A.手摇发电机 B.电磁炉
C.电风扇 D.动圈式扬声器
3.在我们的日常生活中,磁现象及磁的应用几乎随处可见。下列有关磁的说法正确的是( )
A.信鸽的飞翔是依靠地磁场进行定向的
B.电动机是根据电磁感应原理制成的
C.物理学家安培首次揭开电与磁的关系
D.发电机工作时将电能转化为机械能
4.如图所示的是研究电磁感应的实验装置。闭合开关后,导体棒ab保持静止,下列措施中能使电路中产生感应电流的是( )
A.磁铁保持静止 B.磁铁竖直向上运动
C.磁铁沿导体棒ab水平运动 D.磁铁垂直导体棒ab水平运动
(第4题) (第5题)
5.如图所示的是闭合电路的一部分导体在两磁极间运动一周的情形,图中小圆圈代表导体的横截面,箭头表示导体的运动方向,下列说法正确的是( )
A.在a、b、c、d四个位置时,导体中都有感应电流产生
B.在a、c两个位置时,导体中没有感应电流产生
C.在a、c两个位置时,导体中有感应电流产生且电流方向相同
D.在b、d两个位置时,导体中没有感应电流产生

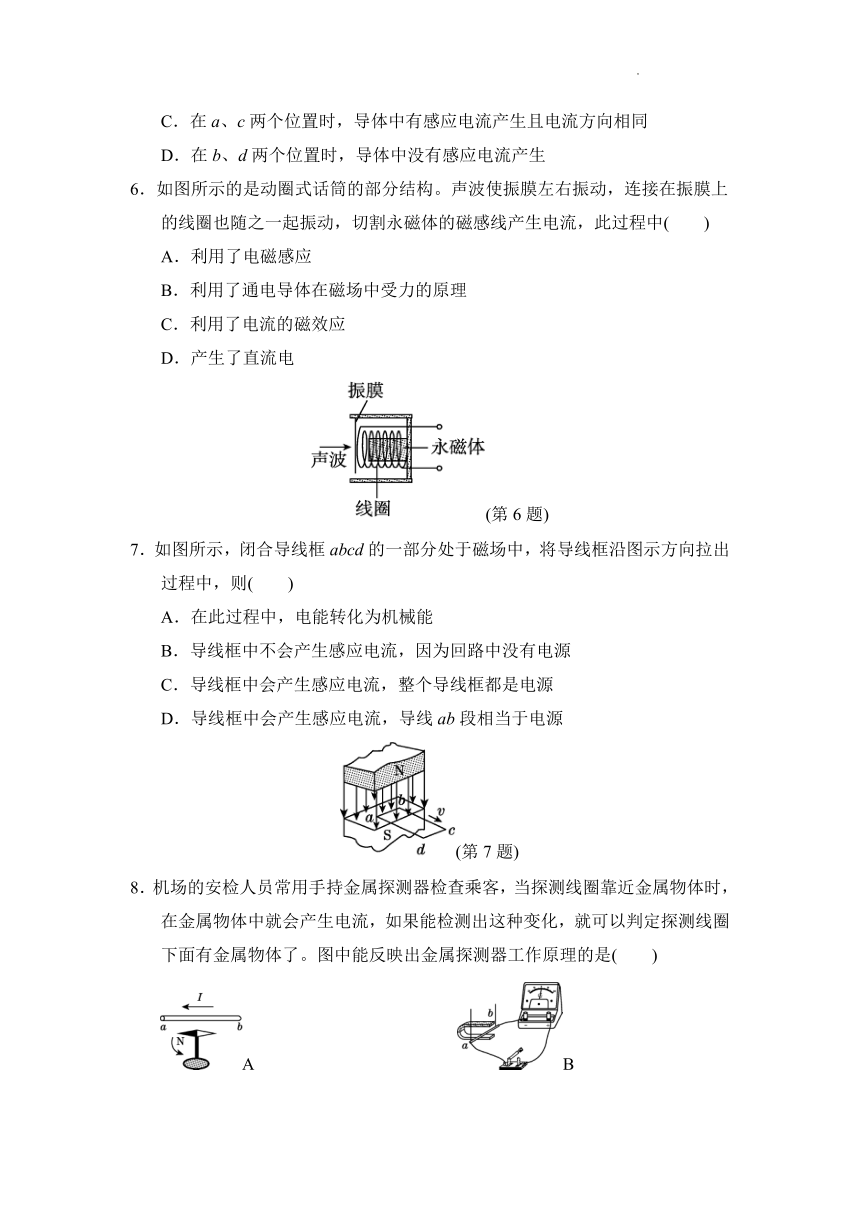

6.如图所示的是动圈式话筒的部分结构。声波使振膜左右振动,连接在振膜上的线圈也随之一起振动,切割永磁体的磁感线产生电流,此过程中( )
A.利用了电磁感应
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.产生了直流电
(第6题)
7.如图所示,闭合导线框abcd的一部分处于磁场中,将导线框沿图示方向拉出过程中,则( )
A.在此过程中,电能转化为机械能
B.导线框中不会产生感应电流,因为回路中没有电源
C.导线框中会产生感应电流,整个导线框都是电源
D.导线框中会产生感应电流,导线ab段相当于电源
(第7题)
8.机场的安检人员常用手持金属探测器检查乘客,当探测线圈靠近金属物体时,在金属物体中就会产生电流,如果能检测出这种变化,就可以判定探测线圈下面有金属物体了。图中能反映出金属探测器工作原理的是( )
A B
C D

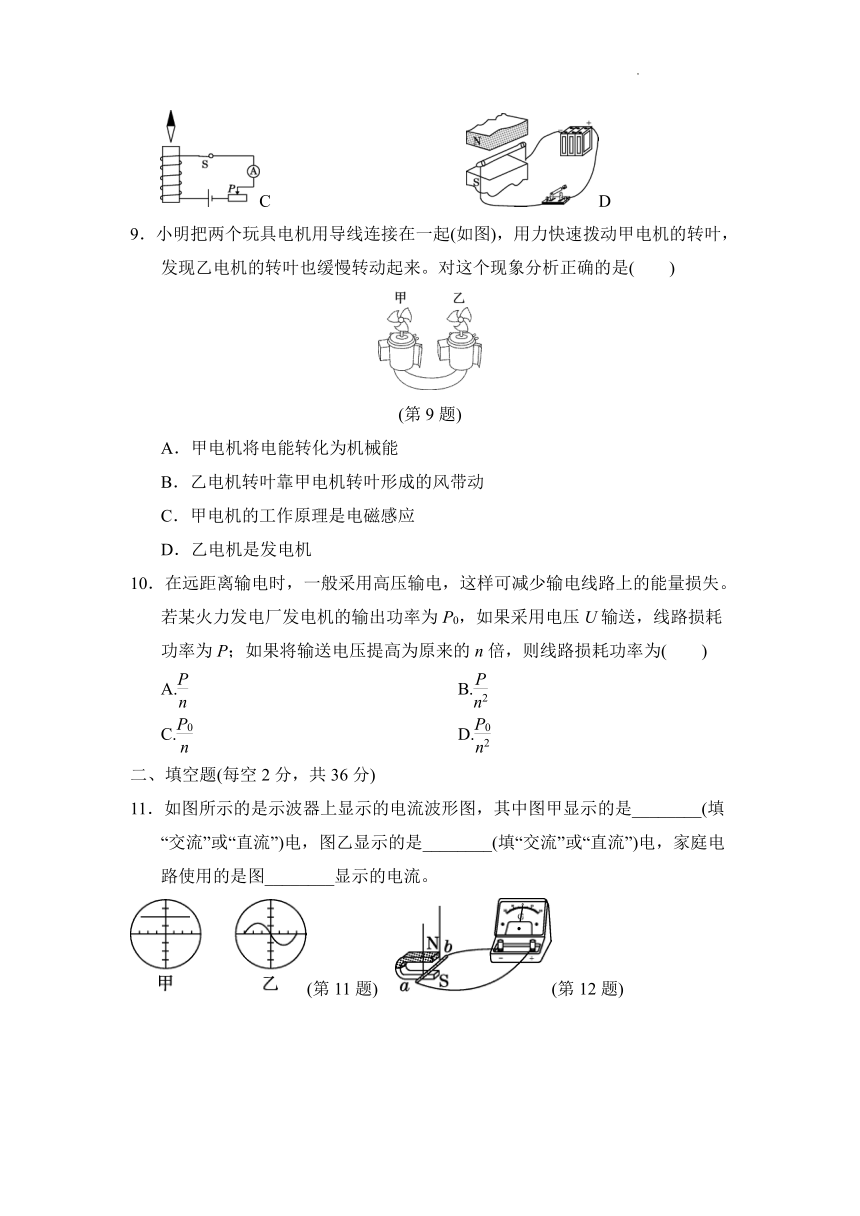

9.小明把两个玩具电机用导线连接在一起(如图),用力快速拨动甲电机的转叶,发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是( )
(第9题)
A.甲电机将电能转化为机械能
B.乙电机转叶靠甲电机转叶形成的风带动
C.甲电机的工作原理是电磁感应
D.乙电机是发电机
10.在远距离输电时,一般采用高压输电,这样可减少输电线路上的能量损失。若某火力发电厂发电机的输出功率为P0,如果采用电压U输送,线路损耗功率为P;如果将输送电压提高为原来的n倍,则线路损耗功率为( )
A. B.
C. D.
二、填空题(每空2分,共36分)
11.如图所示的是示波器上显示的电流波形图,其中图甲显示的是________(填“交流”或“直流”)电,图乙显示的是________(填“交流”或“直流”)电,家庭电路使用的是图________显示的电流。
(第11题) (第12题)
(第13题)
12.如图所示,当导体ab在磁场中左右运动时,灵敏电流计的指针会发生左右摆动。这个现象是科学家________于1831年发现的,利用此现象可以制成________(填“电动机”或“发电机”)。

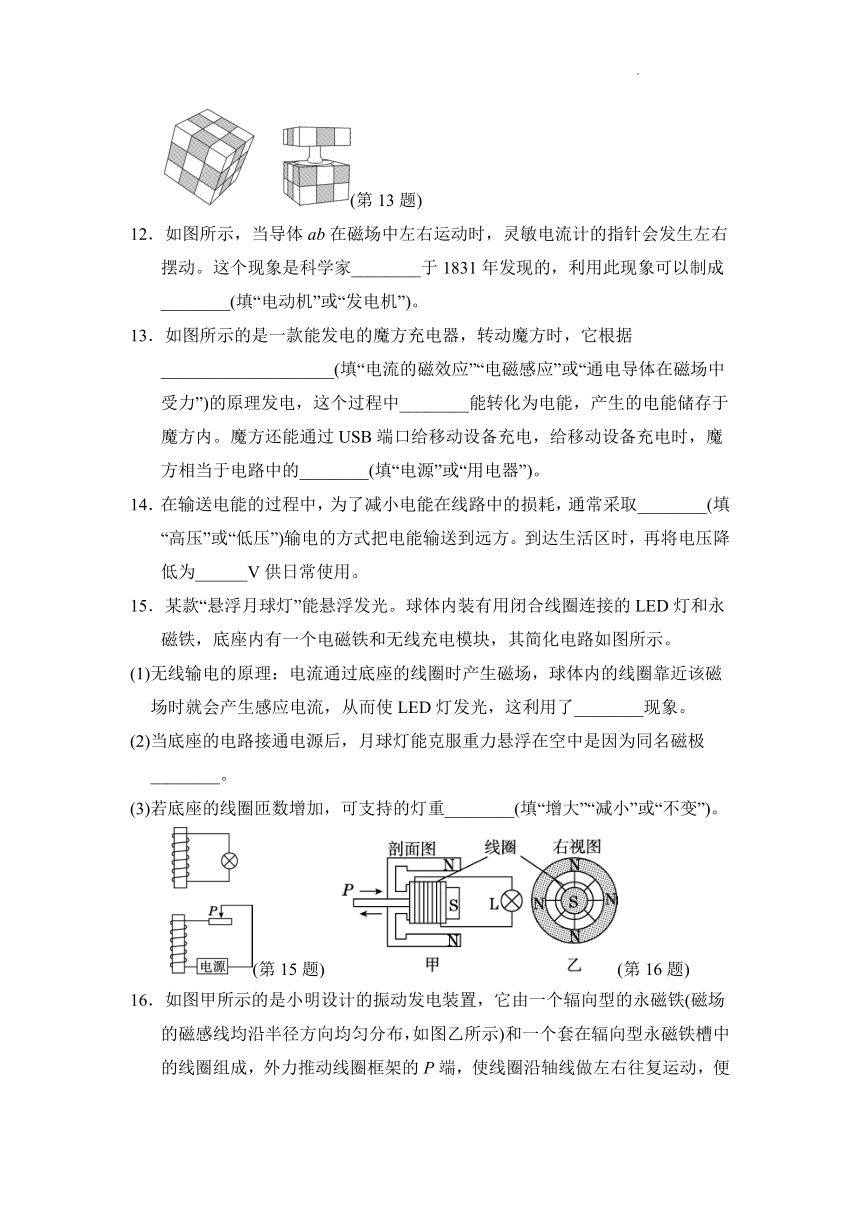

13.如图所示的是一款能发电的魔方充电器,转动魔方时,它根据____________________(填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电,这个过程中________能转化为电能,产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电,给移动设备充电时,魔方相当于电路中的________(填“电源”或“用电器”)。
14.在输送电能的过程中,为了减小电能在线路中的损耗,通常采取________(填“高压”或“低压”)输电的方式把电能输送到远方。到达生活区时,再将电压降低为______V供日常使用。
15.某款“悬浮月球灯”能悬浮发光。球体内装有用闭合线圈连接的LED灯和永磁铁,底座内有一个电磁铁和无线充电模块,其简化电路如图所示。
(1)无线输电的原理:电流通过底座的线圈时产生磁场,球体内的线圈靠近该磁场时就会产生感应电流,从而使LED灯发光,这利用了________现象。
(2)当底座的电路接通电源后,月球灯能克服重力悬浮在空中是因为同名磁极________。
(3)若底座的线圈匝数增加,可支持的灯重________(填“增大”“减小”或“不变”)。
(第15题) (第16题)
16.如图甲所示的是小明设计的振动发电装置,它由一个辐向型的永磁铁(磁场的磁感线均沿半径方向均匀分布,如图乙所示)和一个套在辐向型永磁铁槽中的线圈组成,外力推动线圈框架的P端,使线圈沿轴线做左右往复运动,便有电流通过小灯泡。该装置是利用________原理制成的;此装置中线圈相当于________(填“用电器”或“电源”),通过小灯泡的电流是________(填“直流电”或“交流电”)。
17.某同学为了同时验证老师课堂上讲过的“电磁感应现象”“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验,于是动手制作了如图所示的闭合电路,当图中导体AB金属杆的一部分在磁场中水平向左运动时,电路中会相应地发生哪些物理现象(写出2个现象):____________________;____________________。
(第17题)
三、实验探究题(18题10分,19题10分,共20分)
18.小夕用如图甲的装置探究电磁感应现象。
(第18题)
(1)他上下移动导线时,观察到灵敏电流计的指针________;左右移动该导线时,观察到灵敏电流计的指针________。
(2)他通过这个实验现象得出初步结论:闭合电路的一部分导体在磁场里做________磁感线的运动时,导体中就会产生电流。
(3)为了进一步验证这个结论,他又用如图乙的装置进行实验,发现将条形磁铁向下插入线圈时,灵敏电流计的指针________;保持条形磁铁在线圈中不动,向上提起线圈时,灵敏电流计的指针________,结果符合上述实验结论。
19.学习了电磁感应现象后,小雨同学还想进一步探究感应电流的大小与哪些因素有关。他使用的装置如图所示:铁块E、F上绕有导线并与开关、滑动变阻器、电源、灯泡组成电路。线框abcd与灵敏电流计相连。(线框abcd在铁块E、F上方,实验过程中线框不扭转)
(第19题)
【猜想与假设】
小雨做出了如下猜想:
A.感应电流的大小与磁场的强弱有关;
B.感应电流的大小与导体切割磁感线的速度有关。
【设计与进行实验】
(1)小雨探究猜想A的设计思路如下:改变电磁铁的________进行多次实验,每次实验保持线框沿竖直向下穿过电磁铁磁场的速度相等,观察并记录每次实验中灵敏电流计指针偏转的格数。
(2)要探究猜想B,实验时应保持电磁铁________不变,改变线框切割磁感线的速度进行多次实验,分别记下每次实验中灵敏电流计指针偏转的格数,实验数据记录如表所示。
实验序号 切割磁感线的速度 电流计指针偏转格数
1 慢速 1.5格
2 中速 2.5格
3 快速 4格
【分析论证】
(3)分析表格数据可得出的结论:其他条件都相同时,____________________________,闭合电路中产生的感应电流越大。
【交流评估】
(4)实验中用电磁铁代替永磁体的好处是________________________。
(5)按照小雨的设计思路探究猜想A,实验时在操作上存在的困难是________________________________________________________________________。
四、计算题(20题14分,共14分)
20.小华家距离变压器2 km,在变压器与小华家之间有两条输电线,每条输电线每千米的电阻为0.5 Ω,即0.5 Ω/km,变压器加在输电线两端的电压是220 V。在某一时间段,整个线路只有小华家一台额定电压为220 V、额定功率为2 420 W的电热水器工作(不考虑温度变化对电热水器电阻的影响)。求:
(1)输电线中电流的大小。
(2)电热水器的实际电功率。
答案
一、1.B 2.A 3.A 4.B 5.D 6.A 7.D 8.B 9.C 10.B
二、11.直流;交流;乙 12.法拉第;发电机
13.电磁感应;机械;电源 14.高压;220
15.(1)电磁感应 (2)相互排斥 (3)增大
16.电磁感应;电源;交流电
17.铁块受吸引向下移动;小磁针发生偏转(合理即可)
三、18.(1)不偏转;偏转 (2)切割 (3)偏转;偏转
19.(1)磁性强弱 (2)磁性强弱 (3)导体切割磁感线的速度越大 (4)易于改变磁体的磁性强弱
(5)难以控制每次移动线框的速度相等
四、20.解:(1)由P=可知,电热水器的电阻为
R===20 Ω,
输电线的电阻R′=2×2 km×0.5 Ω/km=2 Ω,
电路的总电阻R总=R+R′=20 Ω+2 Ω=22 Ω,
输电线中电流的大小I===10 A。
(2)电热水器的实际功率
P′=I2R=(10 A)2×20 Ω=2 000 W。
