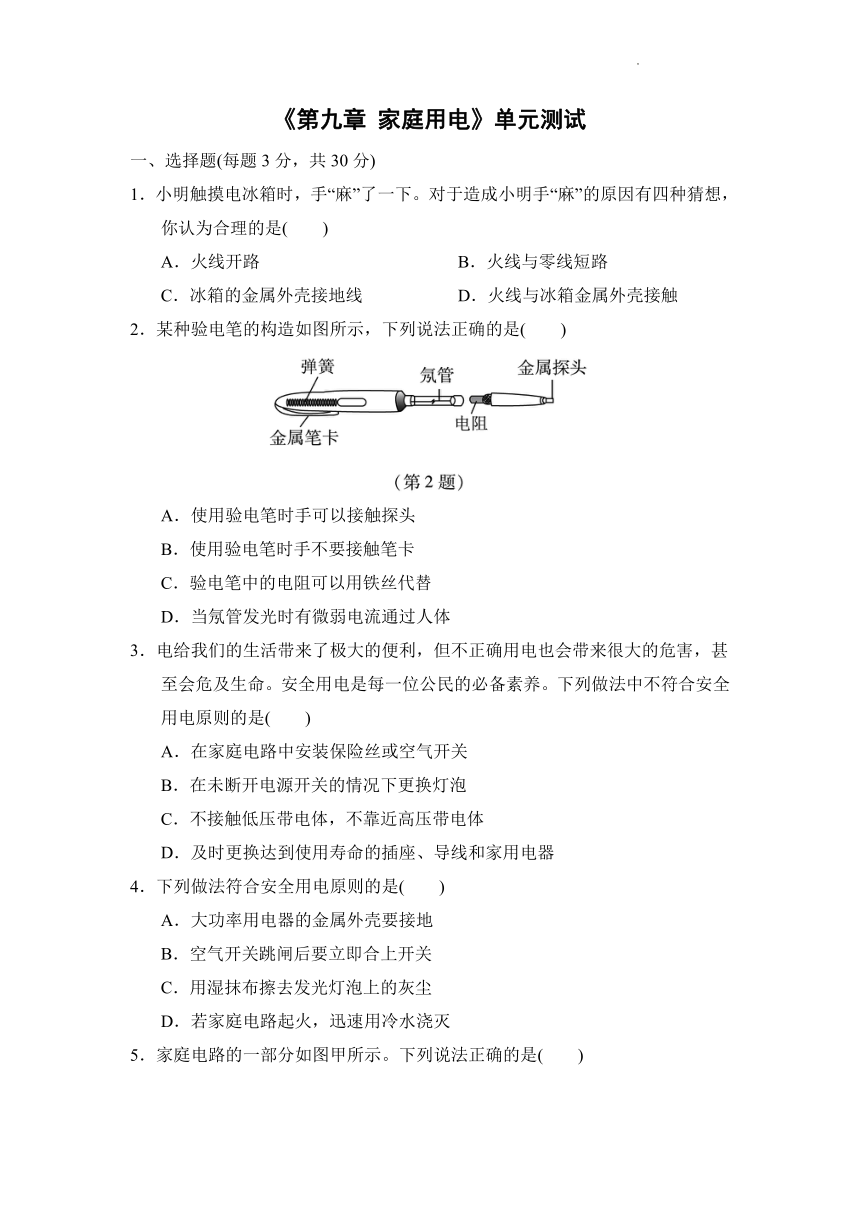

《第九章 家庭用电》单元测试
一、选择题(每题3分，共30分)
1．小明触摸电冰箱时，手“麻”了一下。对于造成小明手“麻”的原因有四种猜想，你认为合理的是( )
A．火线开路 B．火线与零线短路
C．冰箱的金属外壳接地线 D．火线与冰箱金属外壳接触
2．某种验电笔的构造如图所示，下列说法正确的是( )
A．使用验电笔时手可以接触探头
B．使用验电笔时手不要接触笔卡
C．验电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
3．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是( )
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
4．下列做法符合安全用电原则的是( )
A．大功率用电器的金属外壳要接地
B．空气开关跳闸后要立即合上开关
C．用湿抹布擦去发光灯泡上的灰尘
D．若家庭电路起火，迅速用冷水浇灭

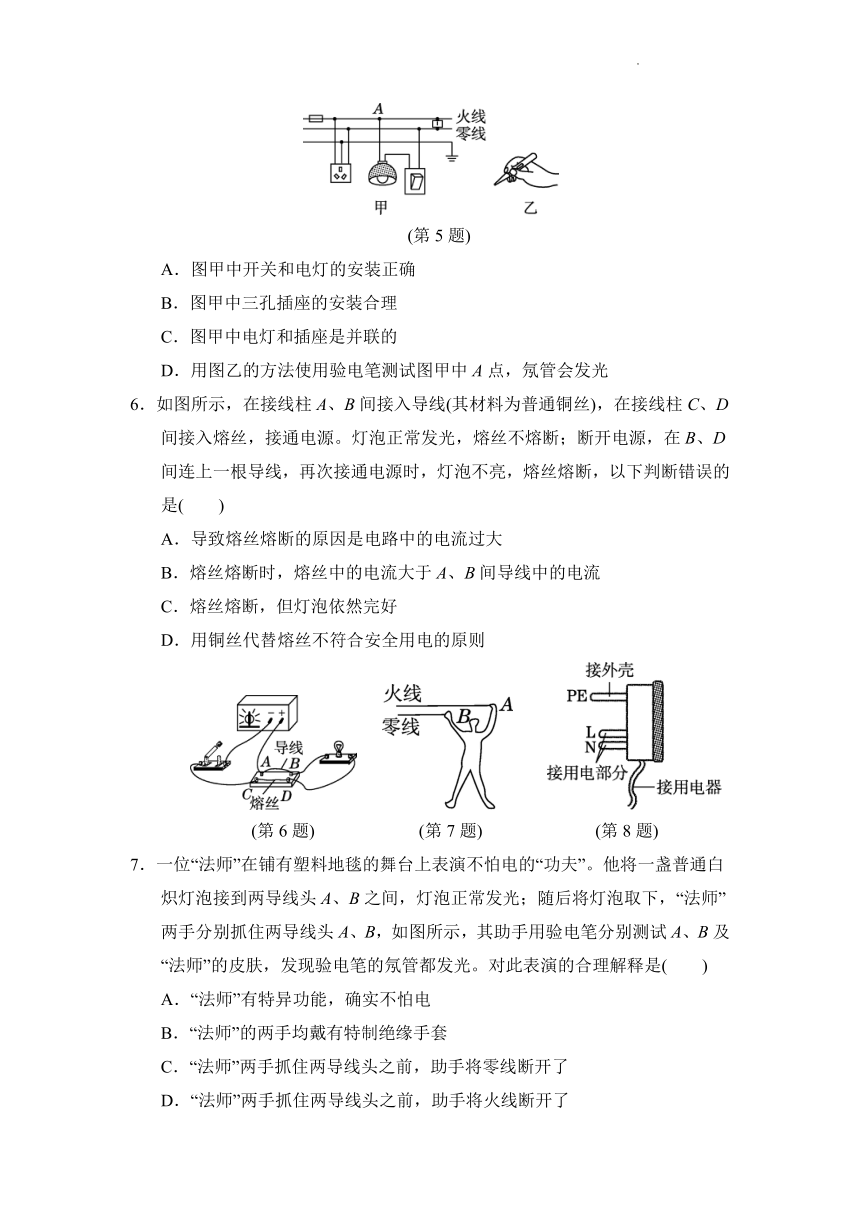

5．家庭电路的一部分如图甲所示。下列说法正确的是( )
(第5题)
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用验电笔测试图甲中A点，氖管会发光
6．如图所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝，接通电源。灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯泡不亮，熔丝熔断，以下判断错误的是( )
A．导致熔丝熔断的原因是电路中的电流过大
B．熔丝熔断时，熔丝中的电流大于A、B间导线中的电流
C．熔丝熔断，但灯泡依然完好
D．用铜丝代替熔丝不符合安全用电的原则
(第6题) (第7题) (第8题)
7．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用验电笔分别测试A、B及“法师”的皮肤，发现验电笔的氖管都发光。对此表演的合理解释是( )
A．“法师”有特异功能，确实不怕电
B．“法师”的两手均戴有特制绝缘手套
C．“法师”两手抓住两导线头之前，助手将零线断开了
D．“法师”两手抓住两导线头之前，助手将火线断开了

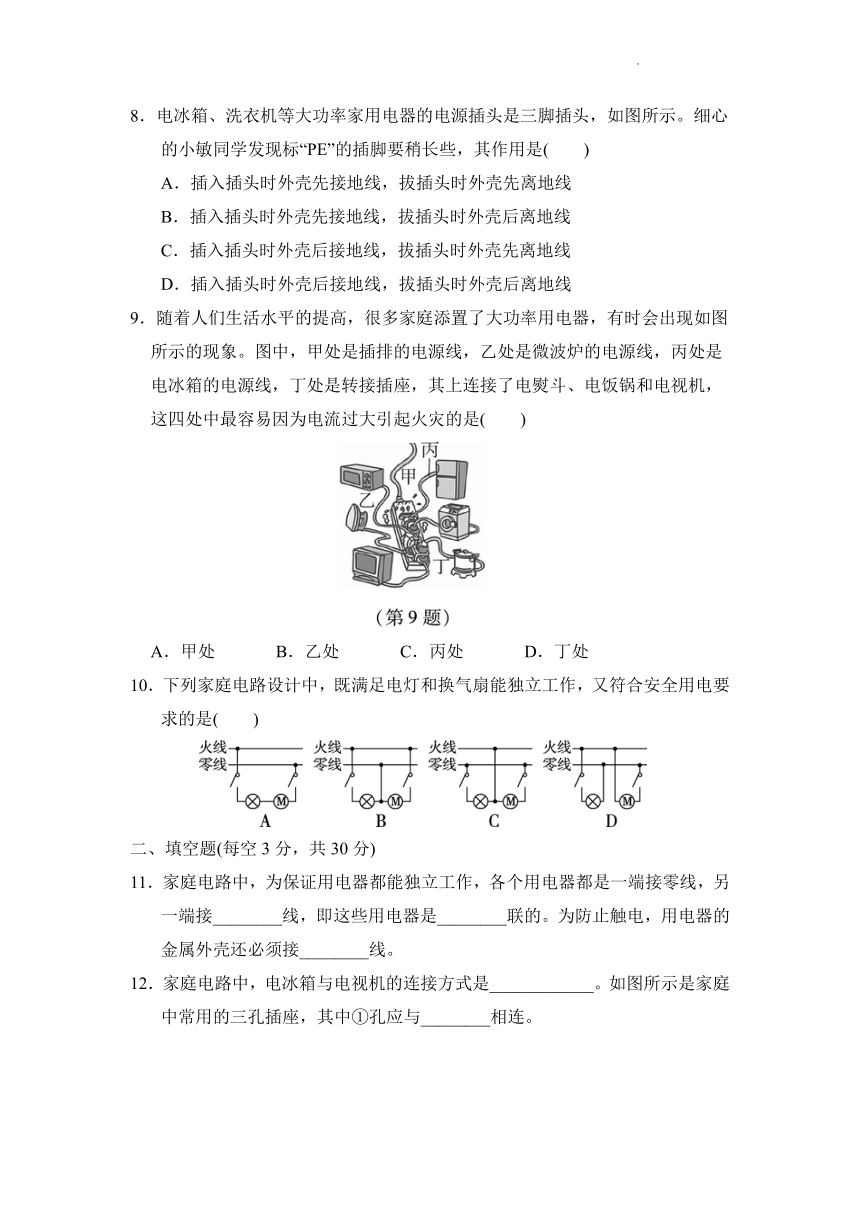

8．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“PE”的插脚要稍长些，其作用是( )
A．插入插头时外壳先接地线，拔插头时外壳先离地线
B．插入插头时外壳先接地线，拔插头时外壳后离地线
C．插入插头时外壳后接地线，拔插头时外壳先离地线
D．插入插头时外壳后接地线，拔插头时外壳后离地线
9．随着人们生活水平的提高，很多家庭添置了大功率用电器，有时会出现如图所示的现象。图中，甲处是插排的电源线，乙处是微波炉的电源线，丙处是电冰箱的电源线，丁处是转接插座，其上连接了电熨斗、电饭锅和电视机，这四处中最容易因为电流过大引起火灾的是( )
A．甲处 B．乙处 C．丙处 D．丁处
10．下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是( )
二、填空题(每空3分，共30分)
11．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接________线，即这些用电器是________联的。为防止触电，用电器的金属外壳还必须接________线。

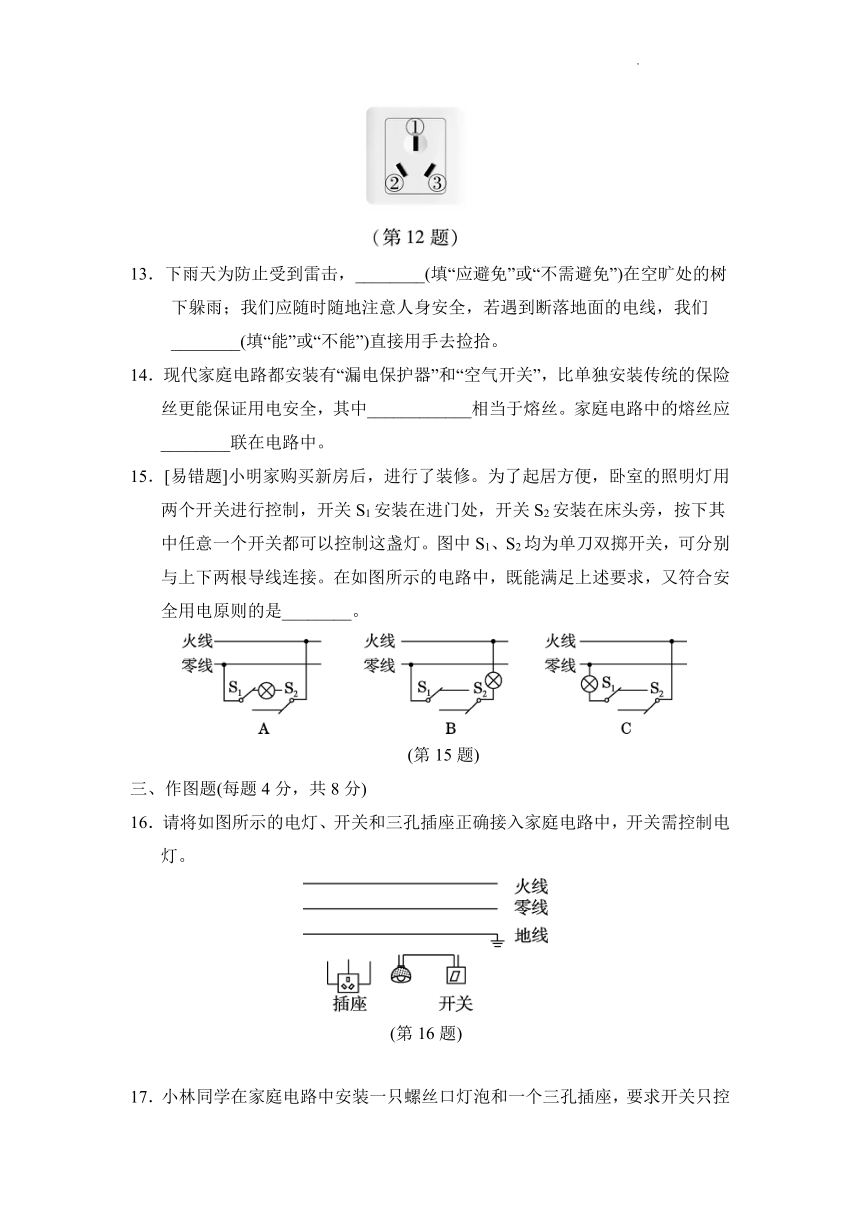

12．家庭电路中，电冰箱与电视机的连接方式是____________。如图所示是家庭中常用的三孔插座，其中①孔应与________相连。
13．下雨天为防止受到雷击，________(填“应避免”或“不需避免”)在空旷处的树下躲雨；我们应随时随地注意人身安全，若遇到断落地面的电线，我们________(填“能”或“不能”)直接用手去捡拾。
14．现代家庭电路都安装有“漏电保护器”和“空气开关”，比单独安装传统的保险丝更能保证用电安全，其中____________相当于熔丝。家庭电路中的熔丝应________联在电路中。
15．[易错题]小明家购买新房后，进行了装修。为了起居方便，卧室的照明灯用两个开关进行控制，开关S1安装在进门处，开关S2安装在床头旁，按下其中任意一个开关都可以控制这盏灯。图中S1、S2均为单刀双掷开关，可分别与上下两根导线连接。在如图所示的电路中，既能满足上述要求，又符合安全用电原则的是________。
(第15题)
三、作图题(每题4分，共8分)
16．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
(第16题)
17．小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
(第17题
四、综合应用题(18题6分，19题10分，20题16分，共32分)
18.为了检测家庭电路故障，可以使用校验灯(普通照明灯泡)连接在如图所示的电路中。检查前先断开总开关S，取下火线上的熔断器，将校验灯串联在干路中，并将各支路开关断开，再闭合总开关S。可能出现的情形如下表，请将现象分析填写在表格中。
(第18题)
现象与操作 现象分析
校验灯正常发光 校验灯之后的线路________(填“存在”或“没有”)火线与零线的短路故障
校验灯不亮，再闭合S1，校验灯发光，亮度比正常发光时偏暗 S1所在支路________(填“正常”“开路”或“短路”)
校验灯不亮，再闭合S2，校验灯正常发光 灯L2________(填“正常”“开路”或“短路”)
19.材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”
奶奶：“没电？没电你摸摸，不电死你才怪！”
……
思考：爷爷说的“没电”是指什么？奶奶认为的“有电”是指什么？插头烧焦的原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。
20．如图甲是家用插线板。
(第20题)
(1)在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V的电压。
(2)把“220 V 1 100 W”的电暖气插入插座，在额定电压下工作，则：
①流过电暖气的电流是多少？
②电暖气的电阻是多少？
③电暖气工作多少小时消耗2.2 kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(3)该插线板允许通过的最大电流为10 A，通过计算分析插线板是否允许“220 V 750 W”的电吹风和上述电暖气同时工作。
答案
一、1. D 2. D 3. B 4. A 5. C
6. B 7. C 8. B 9. A 10. B
二、11. 火；并；地
12. 并联；地线
13. 应避免；不能 14. 空气开关；串 15. C
三、16. 解：如图所示。
(第16题)
17. 解：如图所示。
(第17题)
四、18. 存在；正常；短路
19. 解：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手指触摸插头时，可能导致火线——人体——大地构成回路，从而触电。插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。安全用电建议：①将插头插入插座时，手不要接触金属插脚；②防止电线的绝缘层老化或破损；③不要用潮湿的手触摸电器、插座和开关；④用电器使用后要及时拔下插头；⑤定期检查用电器和线路等。
20. 解：(1)如图所示。
(第20题)
(2)①由P＝UI得I＝＝＝5 A。
②由P＝UI、I＝得R＝＝＝44 Ω。
③由P＝得t＝＝＝＝2 h。
④虽然导线和电暖气串联，电流相等，但是电暖气的电阻远远大于导线的电阻，时间相同，由Q＝I2Rt可知，电暖气工作时放出大量的热，而与其连接的导线却几乎不发热。
(3)设电吹风正常工作时的电流为I吹，
由P＝UI，得I吹＝＝≈3.4 A，
电吹风和电暖气是并联连接，因此总电流为I总＝I＋I吹＝5 A＋3.4 A＝8.4 A＜10 A，因此，该插线板允许电吹风和电暖气同时工作。
