第1节 热机

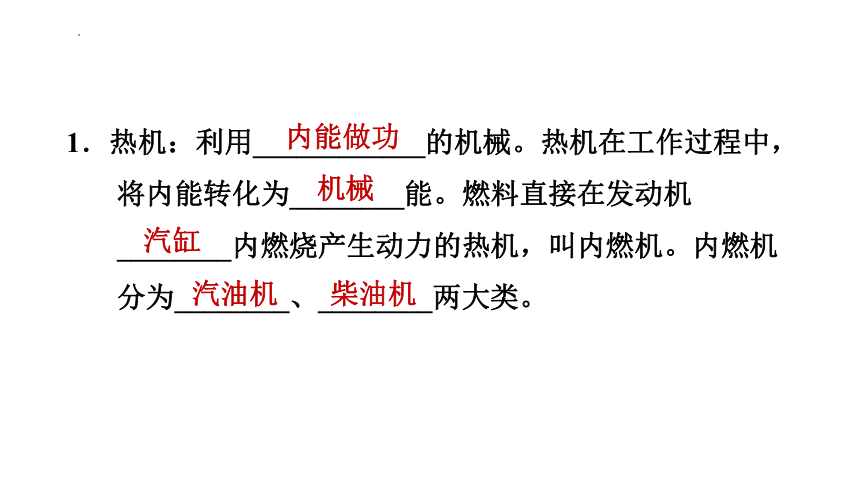

1．热机：利用____________的机械。热机在工作过程中，将内能转化为________能。燃料直接在发动机________内燃烧产生动力的热机，叫内燃机。内燃机分为________、________两大类。
内能做功
机械
汽缸
汽油机
柴油机

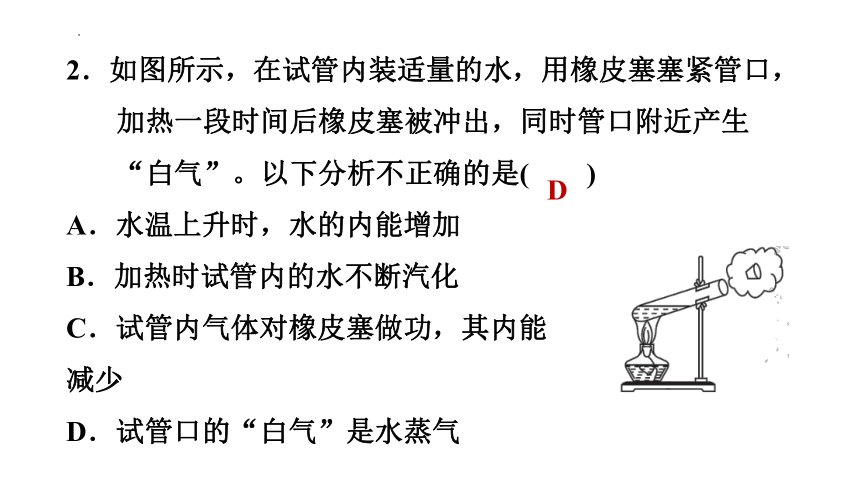

2．如图所示，在试管内装适量的水，用橡皮塞塞紧管口，加热一段时间后橡皮塞被冲出，同时管口附近产生“白气”。以下分析不正确的是(　　)
A．水温上升时，水的内能增加
B．加热时试管内的水不断汽化
C．试管内气体对橡皮塞做功，其内能
减少
D．试管口的“白气”是水蒸气
D

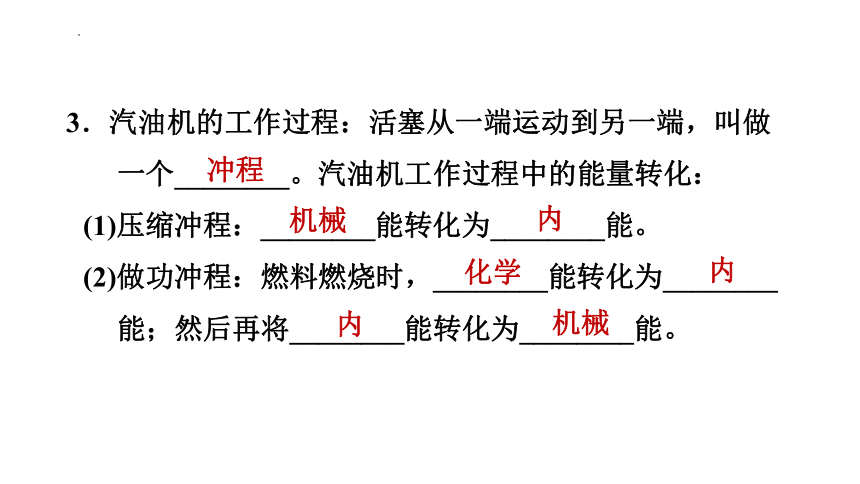

3．汽油机的工作过程：活塞从一端运动到另一端，叫做一个________。汽油机工作过程中的能量转化：
(1)压缩冲程：________能转化为________能。
(2)做功冲程：燃料燃烧时，________能转化为________能；然后再将________能转化为________能。
冲程
机械
内
化学
内
内
机械

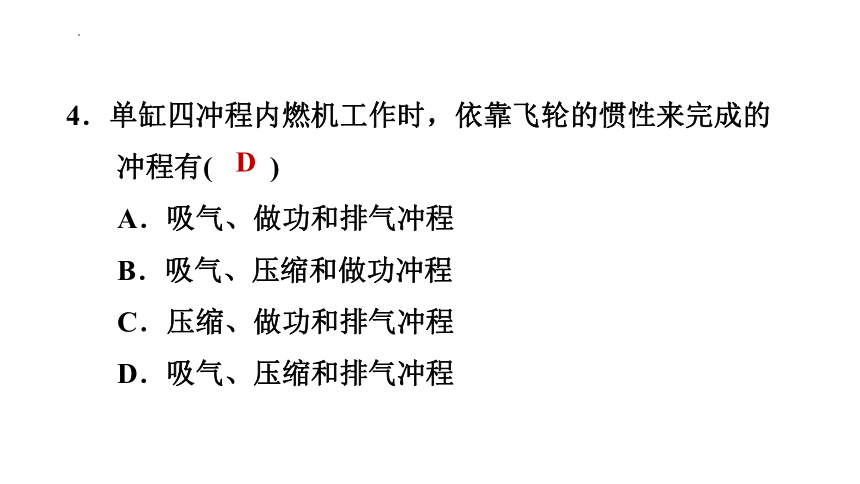

4．单缸四冲程内燃机工作时，依靠飞轮的惯性来完成的冲程有(　　)
A．吸气、做功和排气冲程
B．吸气、压缩和做功冲程
C．压缩、做功和排气冲程
D．吸气、压缩和排气冲程
D

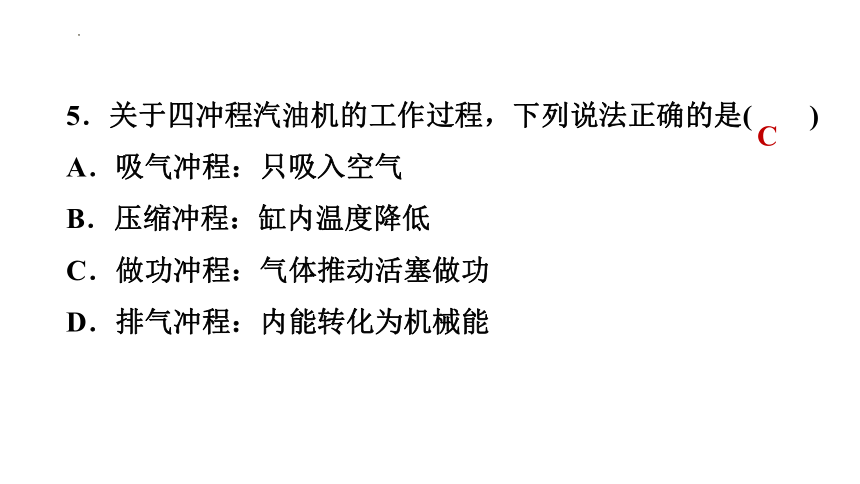

5．关于四冲程汽油机的工作过程，下列说法正确的是(　　)
A．吸气冲程：只吸入空气
B．压缩冲程：缸内温度降低
C．做功冲程：气体推动活塞做功
D．排气冲程：内能转化为机械能
C

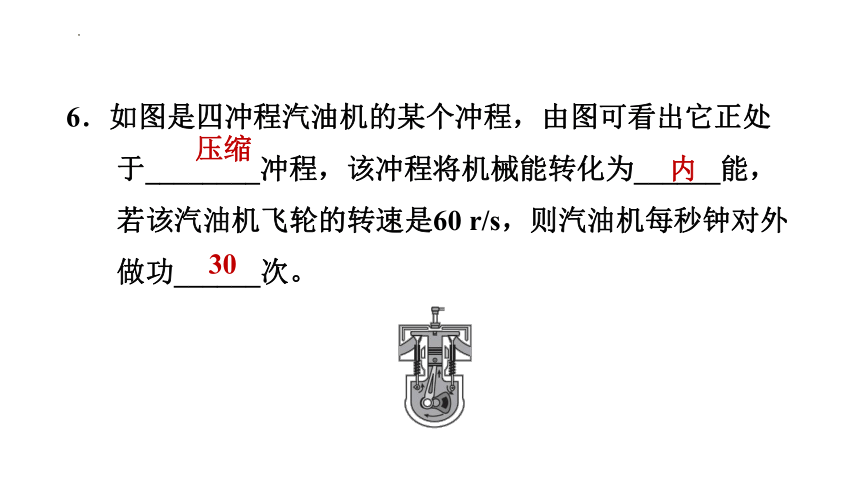

6．如图是四冲程汽油机的某个冲程，由图可看出它正处于________冲程，该冲程将机械能转化为______能，若该汽油机飞轮的转速是60 r/s，则汽油机每秒钟对外做功______次。
压缩
内
30
相同点 不同点
1 由四个冲程组成一个工作循环 吸气冲程吸入的物质不同。汽油机吸入___________________；柴油机只吸入________
7．四冲程汽油机与柴油机工作过程的相同点和不同点：
汽油与空气的混合物
空气
相同点 不同点
2 工作原理相同，即做功冲程都是内能转化为机械能 点火方式不同：汽油机是____________式；柴油机是________式
3 压缩冲程和燃料燃烧过程中的能量转化都相同 汽油机轻巧灵便；柴油机笨重，但功率大，效率高
点燃
压燃
8．柴油机压缩冲程中，随着活塞的运动，汽缸内空气密度不断________(填 “增大”“减小”或“不变”)，这时活塞的机械能转化为被压缩空气的________能，使其温度更高、压强更大。
增大
内
9．在如图所示的“汽油机模型”实验中，将少量的汽油喷入筒内，用软木塞塞住筒口，摇动起电机，观察到放电针放电，汽油燃烧，软木塞被高温高压的气体冲出。该实验可模拟四冲程汽油机工作时的(　　)
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
C
10．如图所示的流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及的主要能量转化情况的。
关于对图中①②③④的补充正确的是(　　)
A．①做功冲程　②内能转化为机械能
③压缩冲程　④机械能转化为内能
D
B．①压缩冲程　②内能转化为机械能
③做功冲程　④机械能转化为内能
C．①做功冲程　②机械能转化为内能
③压缩冲程　④内能转化为机械能
D．①压缩冲程　②机械能转化为内能
③做功冲程　④内能转化为机械能
11．如图所示的实验装置，塑料瓶内盛少量水。给瓶内打气，当瓶塞跳起时，看到瓶内出现白雾。此时，瓶内气体的内能转化为瓶塞的________能，与四冲程内燃机________(填“压缩”或“做功”)冲程的能量转化相同。
机械
做功
12．下列关于柴油机和汽油机的说法正确的是(　　)
A．吸气冲程，汽油机吸入的是汽油，柴油机吸入的是柴油
B．汽油机是压燃式，柴油机是点燃式
C．压缩冲程，柴油机汽缸内温度比汽油机汽缸内温度高
D．排气冲程，汽油机和柴油机的工作过程不同
C
13．关于如图所示的实验，下列说法正确的是(　　)
A．这个实验说明物体内能可用来对外做功
B．对木塞做功的过程中水蒸气的内能增加
C．此过程中水蒸气的内能转化为木塞的机械能
D．这个实验基本反映出了热机的工作原理
ACD
14．汽油机工作时将燃料燃烧时产生的________能转化为________能，一台单缸四冲程汽油机，飞轮转速是4 800 r/min，该汽油机每秒对外做功________次。
内
机械
40
15．图中是某四冲程内燃机工作循环中的________冲程，若此内燃机1 s内对外做功20次，则飞轮转速是_______r/min。
做功
2 400
16．科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度________(填“升高”“降低”或“不变”)，其内能________(填“增大”“减小”或“不变”)，这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。为进入下一个工作循环，这款内燃机的第六冲程是______冲程。
降低
减小
排气
