第2节 串、并联电路中电压的规律（1）
【基础练习】
串联电路中电流的规律是 。
串联电路中电压的规律是 。
如图所示，当开关闭合后，两灯都发光，此时电压表V1、V2的读数分别是4V、2.5V，则电源电压为 V ，灯L1两端的电压为 V ，灯L2端的电压为 V。
（双选）如图所示，电源电压为6V，电压表示数为3.8V，则（ ）
A．L1两端电压为2.2 V
B．L2两端电压为3.8 V
C．电源与L1两端电压之和为3.8 V
D．L2两端电压为2.2 V
（2021·烟台）如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　 　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
（2021·全国）按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示。根据电路图把电压表分别接入电路中的AB、BC、AC之间，测出它们的电压，填入表中：
实验次数 AB间电压 BC间电压 AC间电压
1 2.5V 3.5V ______V
（1）AC之间电压如图乙所示，将读出的结果填入表中；
（2）通过对上面数据的分析，可以得出的结论是： ；
（3）指出表格的设计有哪个地方不合理？ 。
【拓展提升】
如图所示的电路中，当开关闭合后，电压表的示数为，电流表的示数为．
（）请在虚线框中画出对应实物电路的电路图；
（）灯L2两端的电压是 。

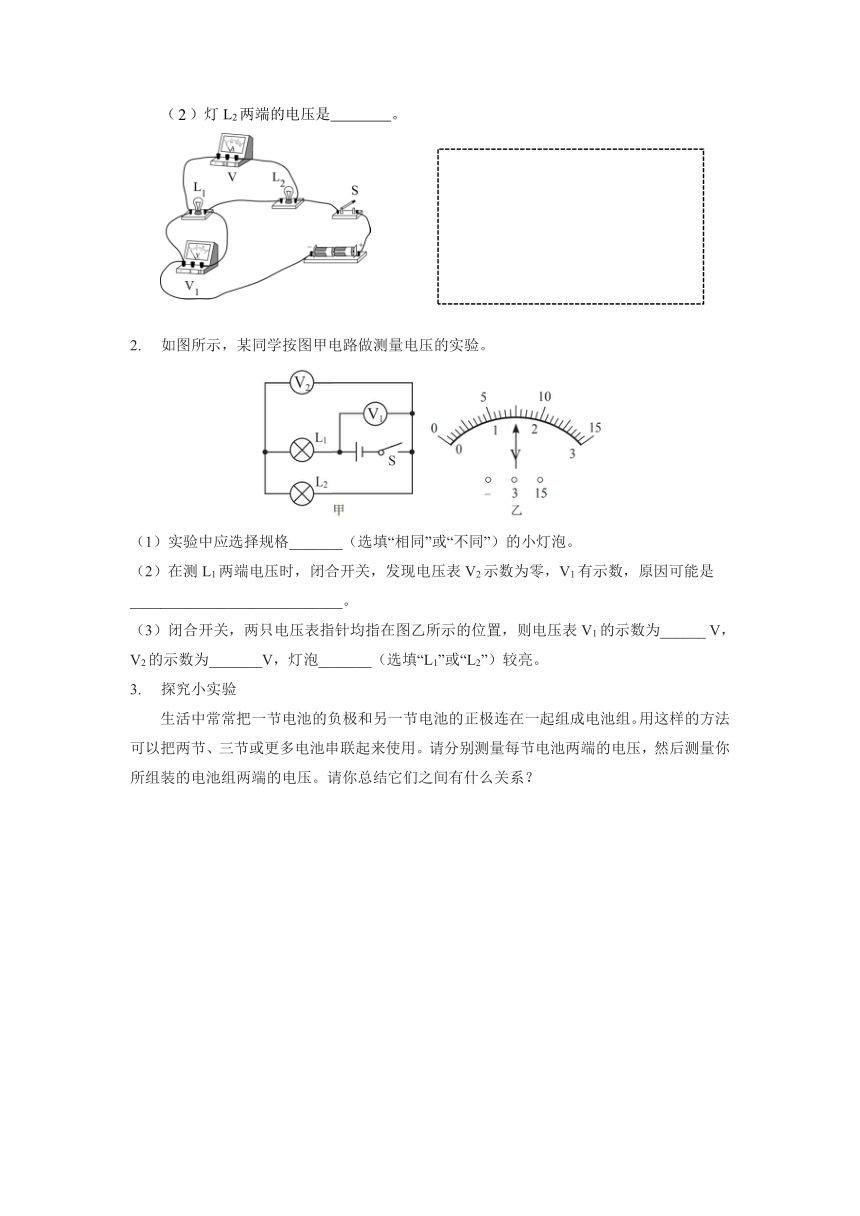

如图所示，某同学按图甲电路做测量电压的实验。
（1）实验中应选择规格_______（选填“相同”或“不同”）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表V2示数为零，V1有示数，原因可能是____________________________。
（3）闭合开关，两只电压表指针均指在图乙所示的位置，则电压表V1的示数为______ V，V2的示数为_______V，灯泡_______（选填“L1”或“L2”）较亮。
探究小实验
生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组。用这样的方法可以把两节、三节或更多电池串联起来使用。请分别测量每节电池两端的电压，然后测量你所组装的电池组两端的电压。请你总结它们之间有什么关系？
第2节 串、并联电路中电压的规律（2）
【基础练习】
并联电路中电流的规律是 。
并联电路中电压的规律是 。
某同学测得同一电路中的两个灯泡上的电压均为3 V，则两个灯泡的连接方式为（ ）
A．并联 B．串联
C．可能是串联也可能是并联 D．以上说法都不对
如图所示，灯泡L1比L2亮，电压表V示数为 6 V，下列说法正确的是（ ）
A．V1示数为 6 V
B．V1示数大于 6 V
C．V2示数小于 6 V
D．V2示数大于 6 V
（2019·长春）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（　　）
A．小灯泡变亮
B．电流表示数变小
C．电压表示数不变
D．电路的总电阻变大
教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为( )
A．U1＞U2 B．U1＝U2
C．U1＜U2 D．无法确定
【拓展提升】
在“探究并联电路中的电压关系”实验中，实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择 （选填“相同”或“不相同”）的小灯泡。
（2）连接好电路后闭合开关，小欢发现L1亮L2不亮，她用手按一下L2，两灯都亮，松开手仍然是L1亮L2不亮， 则故障可能是 。
（3）排除故障后，小欢将电压表接在L1两端，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该 。
（4）小欢按照正确步骤完成实验记录数据，通过这个实验，她得出的结论是 。（用小灯泡两端的电压U 1、U 2及电源两端的电压分别为 U表示）
（双选）如图甲所示，S 闭合后L1、L2均发光，A1、A2、V三只电表的指针均如图乙所示，已知 V 表接入的是“-”、“15”，则下列说法不正确的是（ ）
A．电源电压为6 V
B．L1与L2两端的电压一定相等
C．通过L1与L2的电流一定相等
D．A1选的是0～3 A的量程，通过L2的电流为0.24 A
探究小实验
如图，请尝试把两节电池并联起来（一节电池的正极和另一节电池的正极连在一起，一节电池的负极和另一节电池的负极连在一起）组成电池组。用这样的方法可以把两节、三节或更多电池并联起来使用。请分别测量每节电池两端的电压，然后测量你所组装的电池组两端的电压。请你总结它们之间有什么关系？
第2节 串、并联电路中电压的规律（1）
【基础练习】
电流处处相等，I = I1 = I2 =…= In
电源两端电压等于各用电器两端电压之和，U = U1＋U2＋…＋Un
1.4； 1.5； 2.5
AB
A
（1）6
（2）在串联电路中，各部分电压之和等于总电压
（3）此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次。
【拓展提升】
（1）如图；
（2）3V
（1）不同；
（2）L1断路；
（3）7.5； 1.5； L1
略
第2节 串、并联电路中电压的规律（2）
【基础练习】
干路电流等于各支路电流之和，I = I1＋I2
电源两端电压与各支路用电器两端电压相等，U = U1 = U2
C
A
C
B
【拓展提升】
（1）不相同；
（2）灯泡L2接触不良；
（3）断开开关，电压表换用0～3 V的量程；
（4）U1＝U2＝U
CD
略
