北师大版九年级年级全一册11.5电压同步练习（有解析）

11.5 电压 同步练习
一、单选题
1．物理与我们的生活实际密切相关，下列数据符合生活实际的是（　　）
A．福清冬天最低气温约为-30℃ B．健康成年人的体温约为25℃
C．人体的安全电压为220V D．一节新干电池的电压约为1.5V
2．如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）
A．变大；变大 B．不变；变大
C．变小；不变 D．都变为零
3．在国际单位制中，电压的单位是（　　）
A．V B．A C．J D．W
4．右图所示的电路中，R1=R2=10Ω，电源电压恒定。闭合开关S，电路正常工作，两表指针均有明显偏转。以下说法正确的是（　　）
A．若R1断路，则电压表和电流表的示数都为零
B．若R2断路，则电压表指针有明显偏转，电流表的示数为零
C．若R1被短接，则电压表示数不变，电流表示数变大
D．若R2被短接，则电压表示数变大，电流表示数变大

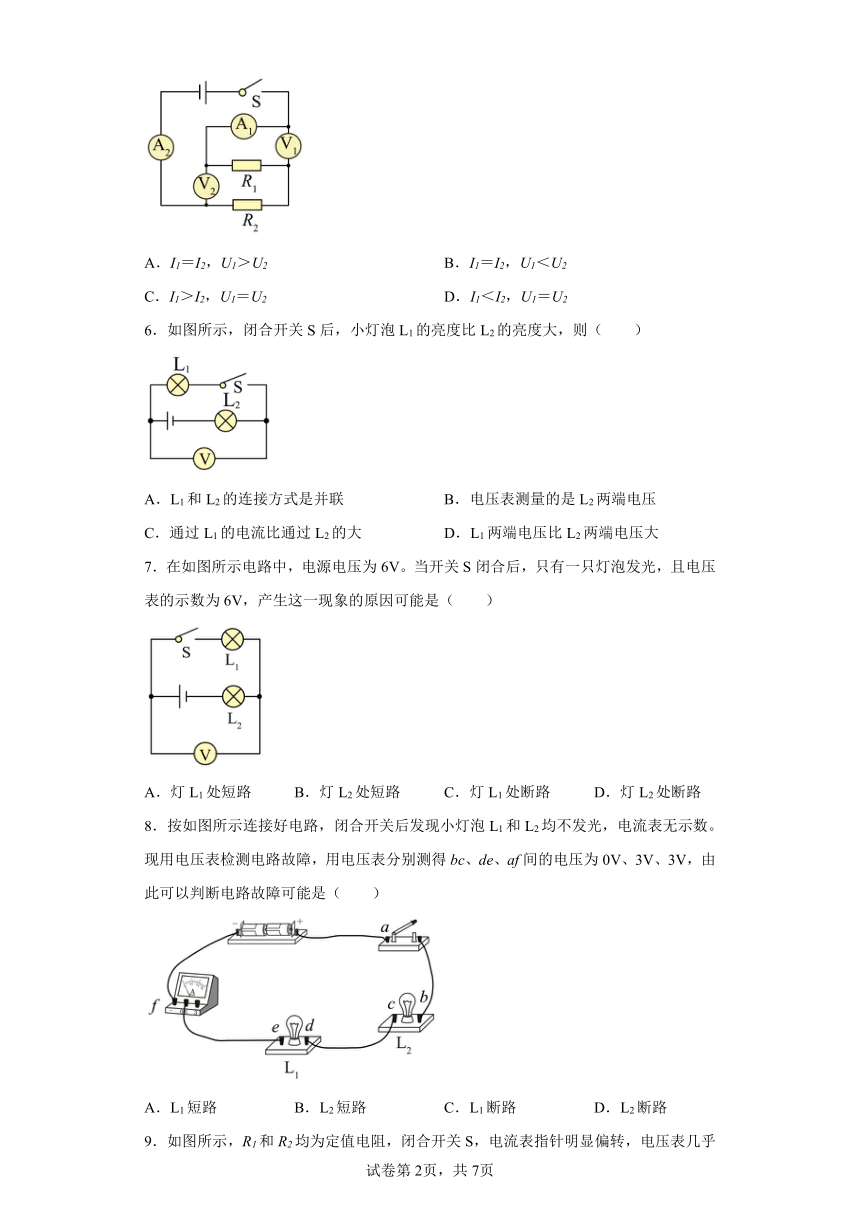

5．如图，闭合开关，电路正常工作，图中电流表A1、A2对应的示数为I1、I2，电压表V1、V2对应的示数为U1、U2。下列说法正确的是（　　）
A．I1＝I2，U1＞U2 B．I1＝I2，U1＜U2
C．I1＞I2，U1＝U2 D．I1＜I2，U1＝U2
6．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
7．在如图所示电路中，电源电压为6V。当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）
A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路
8．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
9．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
10．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
11．如图所示的电路中，电源电压恒定不变，当开关S闭合时（　　）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数变大，灯的亮度不变
D．电压表示数不变，电流表示数不变，灯的亮度不变
12．如图所示，开关闭合后，能用电压表正确测量出灯泡L1两端电压的是（　　）
A． B． C． D．
二、填空题
13．人体的安全电压是___________ 。
14．如图所示的电路中，闭合开关S后，两灯均能发光，甲、乙两只电表指针均有偏转，其中是电压表的是________表（选填“甲”或“乙”）。
15．如图所示电路中，小灯泡L和定值电阻R的连接方式是______联，电压表测的是______两端电压。
16．如图甲，在烧杯中加入盐水，将铜片和锌片放在盐水中，制成一个电池，与电压表连接在一起。这个电池工作时，把______能转化为______能，把图甲中的电压表换为图乙的发光二极管，要想二极管发光，金属片______（选填“A”或“B”）要接发光二极管正极。
三、综合题
17．在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。
（1）电路中可能存在的故障是______________。
（2）若用小灯泡L替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。__________
18．（1）小明在使用电压表测量电路两端电压时，将电压表接入电路前，电压表的指针如图a所示，则应采取的操作是______；
（2）如图b所示，它们的读数分别是甲：______A，乙：______V，丙：______A，丁：______V。
19．如图所示的电路图中，当开关S接到 a点时，电压表的示数为9V；当开关S接到b点时，电压表的示数为4V，求：
（1）电源电压为多少？
（2）灯L1两端的电压为多少？
（3）当S接到b点时，发现L2不亮，试判断电路中发生的故障可能是什么？此时电压表示数为多少？
20．某科技小组同学发现实验室有一只标有“XKΩ”的电阻(X为模糊不清的一个数字)，为了测出这只电阻的阻值，他们进行了如下探究:
(1)首先设计的实验电路如图(a)所示，使用的器材有:两节新干电池、待测电阻Rx、电压表V、电流表A,滑动变阻器(标有“50Ω 1 A”)、开关、导线若干.实验后发现，该方案无法测出电阻Rx的值，其主要原因是: __________________________________________________
(2)经讨论后他们利用原有器材并补充适当的器材，重新设计测量电阻Rx的实验方案.小李设计的电路图如图(b)所示，其中定值电阻R0＝2KΩ.他连接电路后，闭合S1，断开S2，想先测出电源电压，但读出的电压表示数U=2V，与两节新干电池能提供的电压相差很大.请教老师后才知道，电压表相当于一个能显示自身两端电压的定值电阻.则根据小李的测量数据和电源电压(取3V)，可估算出电压表自身的电阻为 _______ kΩ.
(3)小组其他同学设计的实验电路如图所示，在电源电压恒定且已知的条件下，能先测出电压表自身电阻后，再测出Rx阻值的电路是 ________ .
　　　　　　
(4)他们选择正确方案测出Rx的阻值后，又有同学提出，应该通过多次测量求平均值来减小误差.在正确方案的基础上，能实现多次测量Rx阻值的是 _________ .
A．改变电源电压 B．将R0换成50Ω的定值电阻 C．将电压表换成电流表
21．如图所示为小明同学做“用电压表测电压”实验的电路，其中一部分尚未连接好，请用笔线代替导线在图中连接，使电阻 和 串联，电压表测两端的电压。（______用2B铅笔在答题纸的相应位置连线）若要继续研究串联电路中的电压关系，他还应继续测量 ______ 以及 ______两端的电压，然后归纳得出结论。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．福清冬天最低气温约为-3℃，故A不符合题意；
B．健康成年人的体温约为37℃，故B不符合题意；
C．人体的安全电压不高于36V，故C不符合题意；
D．一节新干电池的电压约为1.5V，用过的电压要低一些，故D符合题意。
故选D。
2．D
【解析】
【详解】
如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。故ABC不符合题意，D符合题意。
故选D。
3．A
【解析】
【详解】
A．V是电压的基本单位，故A符合题意；
B．A是电流的基本单位，故B不符合题意；
C．J是功和各种能量的基本单位，故C不符合题意；
D．W是功率的基本单位，故D不符合题意。
故选A。
4．D
【解析】
【详解】
A．若R1断路，电压表串联在电路，则电压表示数接近电源电压，电流表示数接近零，故A错误；
B．若R2断路，电路断开，电压表、电流表的示数为零，故B错误；
C．若R1被短接，电路中电阻变小，电压表也被短路，则电压表示数为零，电流表示数变大，故C错误；
D．若R2被短接，电路中电阻变小，则电流表示数变大，电压表示数变大，故D正确。
故选D。
5．B
【解析】
【详解】
由电路图可知，闭合开关，R1与R2串联，两电流表均测串联电路中的电流，因串联电路中各处的电流相等，则I1＝I2；电压表V1测量R1两端电压，V2测量电源电压，因串联电路中总电压等于各部分电路两端电压之和，则U1＜U2；故B正确，ACD错误。
故选B。
6．D
【解析】
【分析】
【详解】
A．由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故L1和L2的连接方式是串联，故A错误，不符合题意；
B．由图知电压表与灯泡L1并联，所以电压表测量的是L1两端电压，故B错误，不符合题意；
C．该电路是串联电路，由串联电路电流处处相等知通过L1的电流与通过L2的电流相等，故C错误，不符合题意；
D．由串联电路电流特点知通过两灯泡的电流相等，当小灯泡L1的亮度比L2的亮度大时，说明L1两端电压比L2两端电压大，故D正确，符合题意。
故选D。
7．B
【解析】
【详解】
电路为串联电路，因为闭合开关后，只有一个灯泡发光，因此电路不可能是断路，只可能是短路。又因为电压表有示数，并且等于电源电压，说明灯L1是好的，所以灯L2处短路。
故选B。
8．C
【解析】
【分析】
【详解】
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
9．A
【解析】
【分析】
【详解】
由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；
C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
故选A。
10．B
【解析】
【详解】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
11．C
【解析】
【详解】
如图所示，当开关S断开时，电路为L的简单电路，电流表测L的电流，电压表为电源电压；当S闭合时，L与R并联，电流表测干路上电流，根据并联电路电流的规律，电流表示数变大，电压表仍然测量电源电压，示数不变，由于并联电路相互不影响，所以灯泡亮度不变。故ABD不符合题意，C符合题意。
故选C。
12．C
【解析】
【详解】
A．电压表应并联在被测用电器的两端，不能串联在电路中，故A不符合题意；
B．电压表并联在L2两端，电压表测L2的电压，故B不符合题意；
C．电压表并联在L1两端，可以测出L1两端的电压，故C符合题意；
D．电压表与L1串联，不能测出L1的电压，故D不符合题意。
故选C。
13．不高于36V
【解析】
【详解】
大量事实表明，不高于36V的电压是安全电压。
14．乙
【解析】
【详解】
闭合开关S后，若两表均为电流表，则电源被短路；若两表均为电压表，电压表相当于断开，则L2不发光；电压表一定要并联在电路中，电流表一定要串联在电路中，则甲是电流表，乙是电压表，此时两灯并联，电流表测量L2支路电流，两灯均能发光。
15． 串 定值电阻（或）
【解析】
【详解】
[1][2]由图可知，开关闭合后，灯泡与电阻依次连接在电路中，即小灯泡L和定值电阻R的连接方式是串联，电压表测的是定值电阻的两端电压。
16． 化学 电 A
【解析】
【详解】
[1][2]盐水电池和干电池、蓄电池类似，工作都是将化学能转化为电能的装置。
[3]根据图示可知，金属片A与电压表的正接线柱相连，且图中电压表指针正向偏转，说明金属片A为盐水电池的正极，金属片B是电源的负极；因为二极管具有单向导电性，要想二极管发光，应让电流从二极管的正极流入、负极流出，所以金属片A要接二极管的正极。
17． R1短路或R2断路 见解析
【解析】
【分析】
【详解】
（1）[1]由图可知，该电路为串联电路，电压表测量的是电阻R2两端的电压，电流表测量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源的两极上，所以故障是R1短路或R2断路。
（2）[2]原来电压表的示数等于电源电压，用完好的小灯泡替换R2，电压表测量小灯泡两端的电压，若电压表示数变小，则R2断路。若电压表示数不变，则R1短路。
18． 对电压表进行调零 0.46 2.5 2.3 12.5
【解析】
【详解】
（1）[1]由图1可知，将电压表接入电路前，电压表的指针未指在零刻度线上，所以应采取的操作是对电压表进行调零，即调节表盘中间的调零螺丝，使指针指在零刻度线上。
（2）[2][3][4][5]在图2 中，甲和丙表盘中间有“A”，说明甲和丙是电流表，其中甲电流表采用的是0～0.6A量程，对应的分度值是0.02A，示数为0.46A；丙电流表采用的是0～3A量程，对应的分度值是0.1A，示数为2.3A；乙和丁表盘中间有“V”，说明乙和丁是电压表，其中乙电压表采用的是0～3V量程，对应的分度值是0.1V，示数为2.5V；丁电压表采用的是0～15V量程，对应的分度值是0.5V，示数为12.5V。
19．（1）9V；（2）5V；（3）①灯泡L1开路。电压表示数为0；②灯泡L2开路。电压表示数为9V；③灯泡L2被短路。示数为0
【解析】
【详解】
解：（1）当开关S接a点时，灯泡L2和L2串联，电压表测电源电压，此时电压表示数为9V，所以电源电压为9V；
（2）当开关S接b点时，灯泡L2和L2仍串联，电压表测L2两端的电压，此时电压表示数为4V，即L2两端电压为4V，根据串联电路电压的规律，L1两端电压
U1=U-U2=9V-4V=5V
（3）当S接到b点时，发现L2不亮，可能的原因有：①灯泡L1开路，此时L2两端无电压，电压表示数为0；②灯泡L2开路，此时电压表与电压两极相连，测电源电压，示数为9V；③灯泡L2被短路，电压表测短路部分电压，示数为0。
答：（1）电源电压为9V；
（2）灯L1两端的电压为5V；
（3）当S接到b点时，发现L2不亮，可能的原因有：①灯泡L1开路。电压表示数为0；②灯泡L2开路。电压表示数为9V；③灯泡L2被短路。示数为0。
20． 电路的最大电流低于电流表分度值，无法测量 4 C A
【解析】
【详解】
（1）根据題意知，实验室发现的电阻有“xk”，即电阻约为几千欧姆，电源为两节新干电池，其最大电压为串联时的3v，由图1知道，若利用伏安法测电阻，即使电阻最小为1k，则通过它的最大电流是：0.003A，远小于电流表的分度值0.02A，所以、由于电流太小，无法用电流表直接测出，也就无法测出电阻的值；
（2）闭合，断开：，电压表与定值电阻串联，电压表示数U=2V，由于电压表当于一个能显示自身两端电压的定值电阻．所以定值电阻的电压是：3V－2V＝1V：即电压表示数为定值电阻两端电压的＝2倍，由串联分压原理可估算出电压表自身的电阻是：22k=4 k；
（3）在A图中，若开关向左接通能测量出待测电阻两端电压，则开关向右接通时，则电流是从电压表负接柱流入，故无法测量定值电阻的电压，即A不符合题意；在B图中，由于两电阻并联，各支路互不影响，开并断开与闭合时，电压表示数不变，故无法测待测电阻的电压，即B不符合题意；在C图中，当开关向上接和向下接时，待测电阻和定值电阻会分别与电压表串联，若电压表示数分别量、，则由串联电路电压的规律可知，两电阻的电压分别是：，，由串联分压原理知道：两式联立可求出待测电阻，故C符合题意；在D图中，只能测量出待测电阻与串联时的电压；故不符题意，综上所述，只有C符合题意，故选C；
（4）结合以上（3）的C方案知道，若改变电源电压，则可得出不同的电压值，由联立两式可得出几组电阻值，通过求平均值减小误差，故A符合题意；若将换成50电阻，则只能测量出一个电阻值，故B不符合题意；若将电压表换成“00.6A”的电流表，因为电源电压不变，接到上端时，也只能测量出一个电流值，求出一个电阻值，故C不符合题意，故选A．
21． 见解析 电阻两端的电压 电源电压
【解析】
【详解】
[1]由题目的要求电阻 和 串联，电压表测两端的电压，故电压表需要并联在电阻两端，故需要将电阻R2的左端与电压表的负极线柱连接好，故如下图所示：
。
[2]探究串联电路的电压关系，我们还需要测量电阻两端的电压。
[3]还需要测电源电压，并且看各用电器电压之和与电源电压的关系。
