北师大版九年级年级全一册第十一章简单电路 单元练习（有解析）

第十一章 简单电路
一、单选题

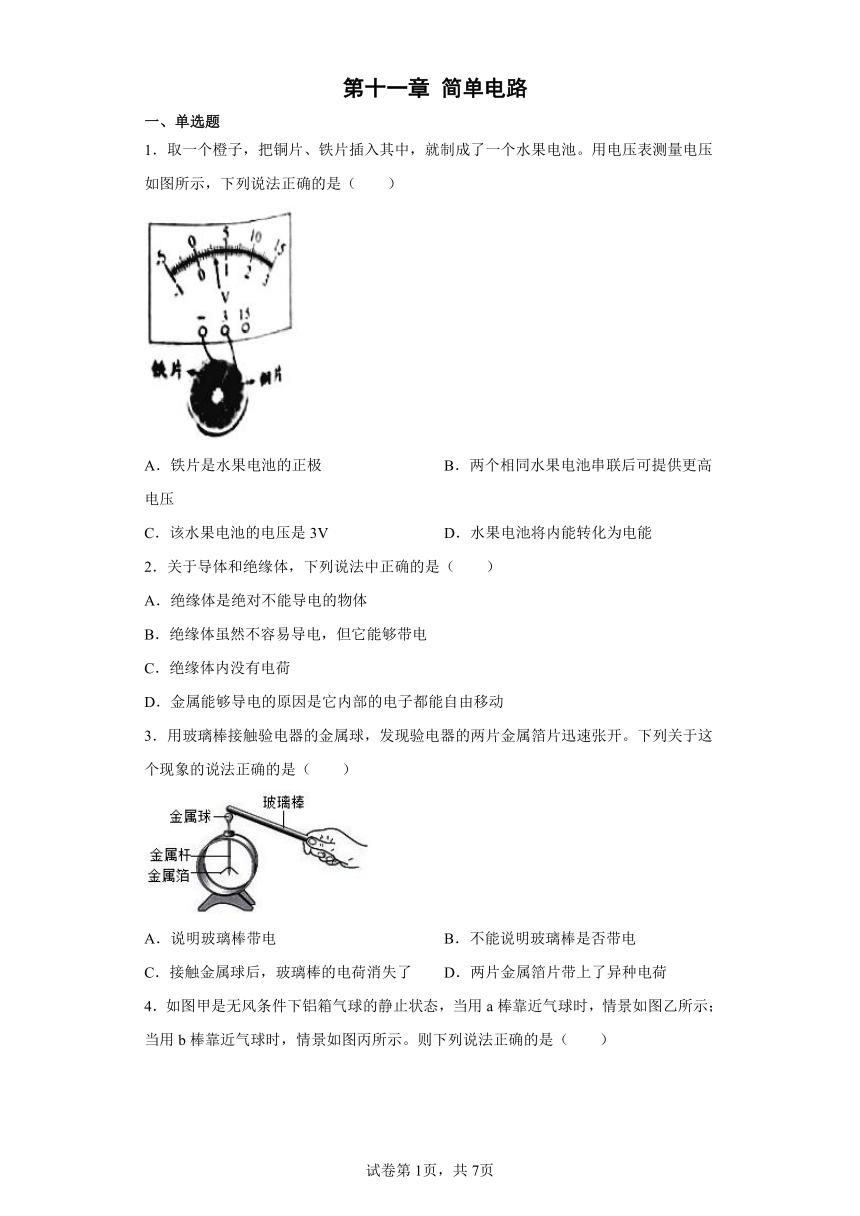

1．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
2．关于导体和绝缘体，下列说法中正确的是（　　）
A．绝缘体是绝对不能导电的物体
B．绝缘体虽然不容易导电，但它能够带电
C．绝缘体内没有电荷
D．金属能够导电的原因是它内部的电子都能自由移动
3．用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。下列关于这个现象的说法正确的是（　　）
A．说明玻璃棒带电 B．不能说明玻璃棒是否带电
C．接触金属球后，玻璃棒的电荷消失了 D．两片金属箔片带上了异种电荷

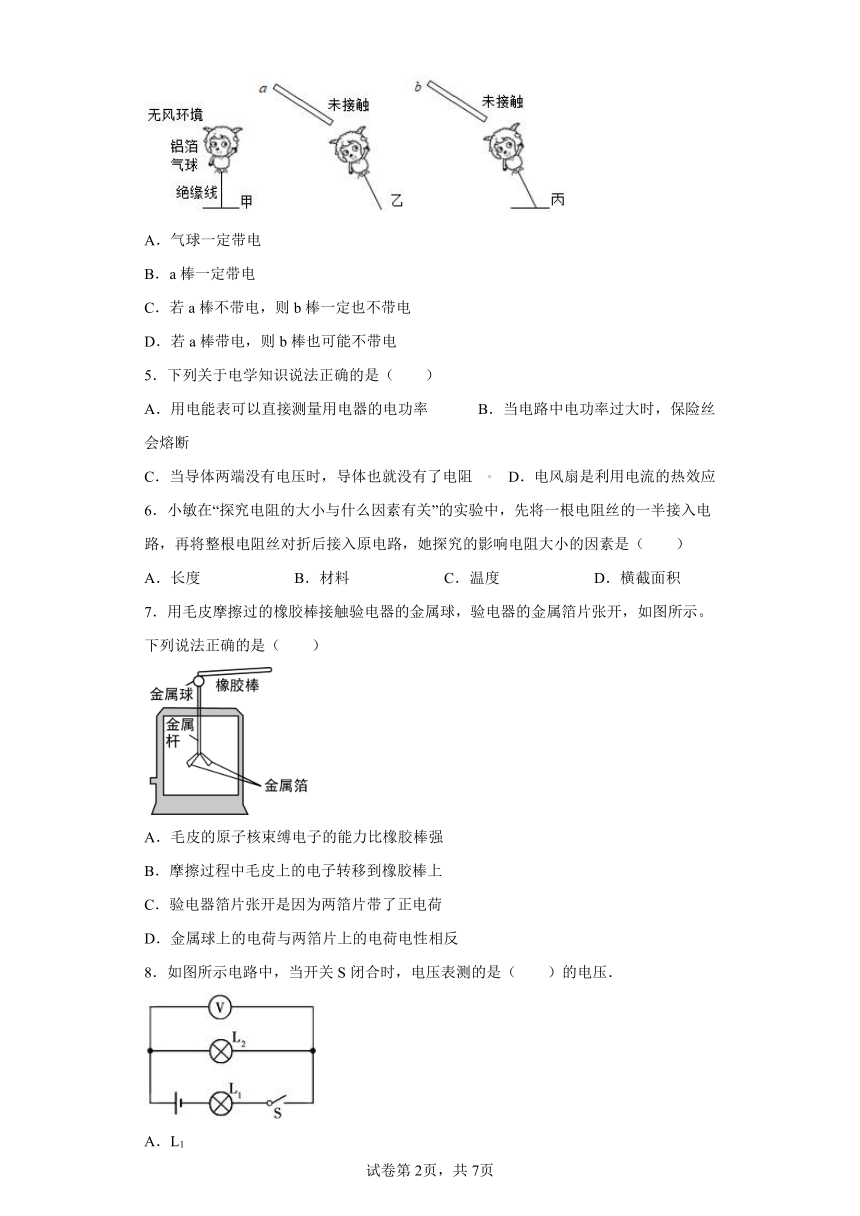

4．如图甲是无风条件下铝箱气球的静止状态，当用a棒靠近气球时，情景如图乙所示；当用b棒靠近气球时，情景如图丙所示。则下列说法正确的是（　　）
A．气球一定带电
B．a棒一定带电
C．若a棒不带电，则b棒一定也不带电
D．若a棒带电，则b棒也可能不带电
5．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应
6．小敏在“探究电阻的大小与什么因素有关”的实验中，先将一根电阻丝的一半接入电路，再将整根电阻丝对折后接入原电路，她探究的影响电阻大小的因素是（　　）
A．长度 B．材料 C．温度 D．横截面积
7．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
8．如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．
A．L1
B．L2
C．L1L2总电压
D．电源和L1

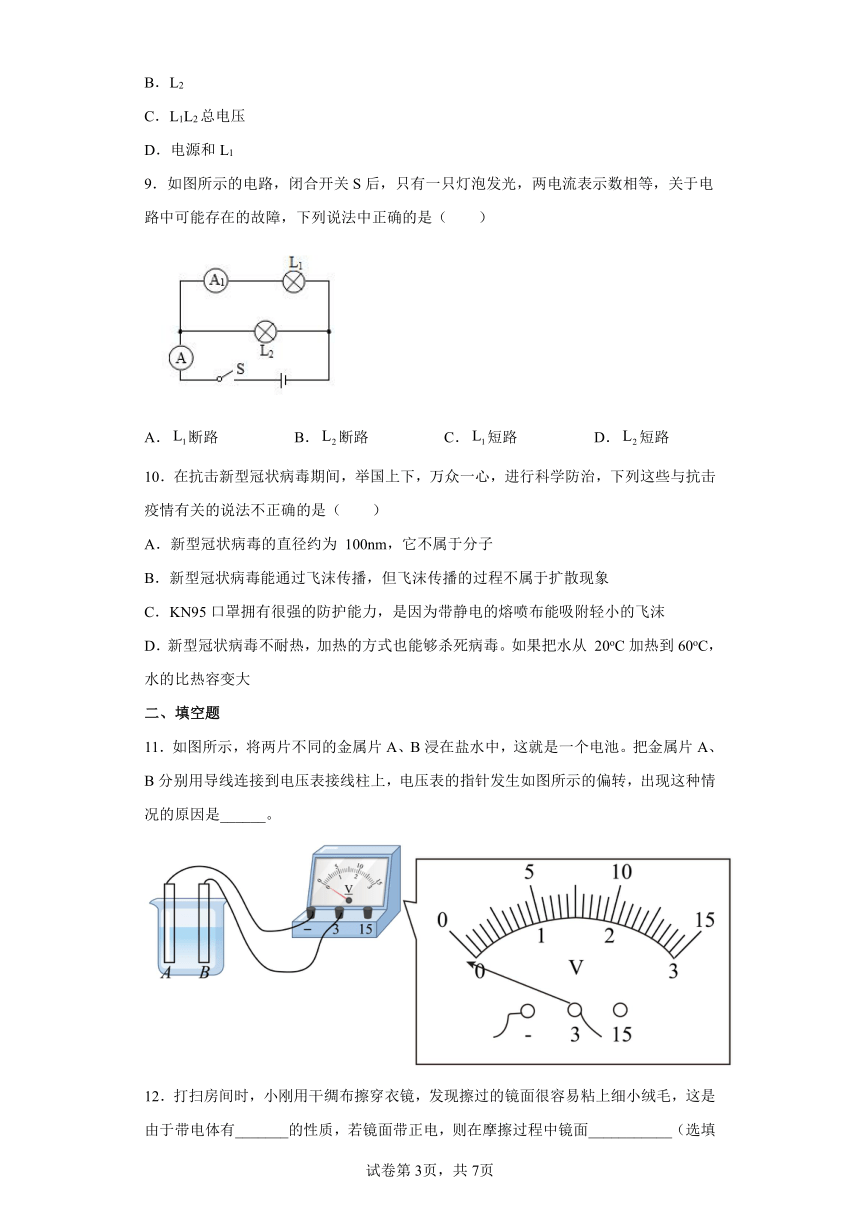

9．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．断路 B．断路 C．短路 D．短路
10．在抗击新型冠状病毒期间，举国上下，万众一心，进行科学防治，下列这些与抗击疫情有关的说法不正确的是（　　）
A．新型冠状病毒的直径约为 100nm，它不属于分子
B．新型冠状病毒能通过飞沫传播，但飞沫传播的过程不属于扩散现象
C．KN95口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫
D．新型冠状病毒不耐热，加热的方式也能够杀死病毒。如果把水从 20oC加热到60oC，水的比热容变大
二、填空题
11．如图所示，将两片不同的金属片A、B浸在盐水中，这就是一个电池。把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，出现这种情况的原因是______。
12．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。

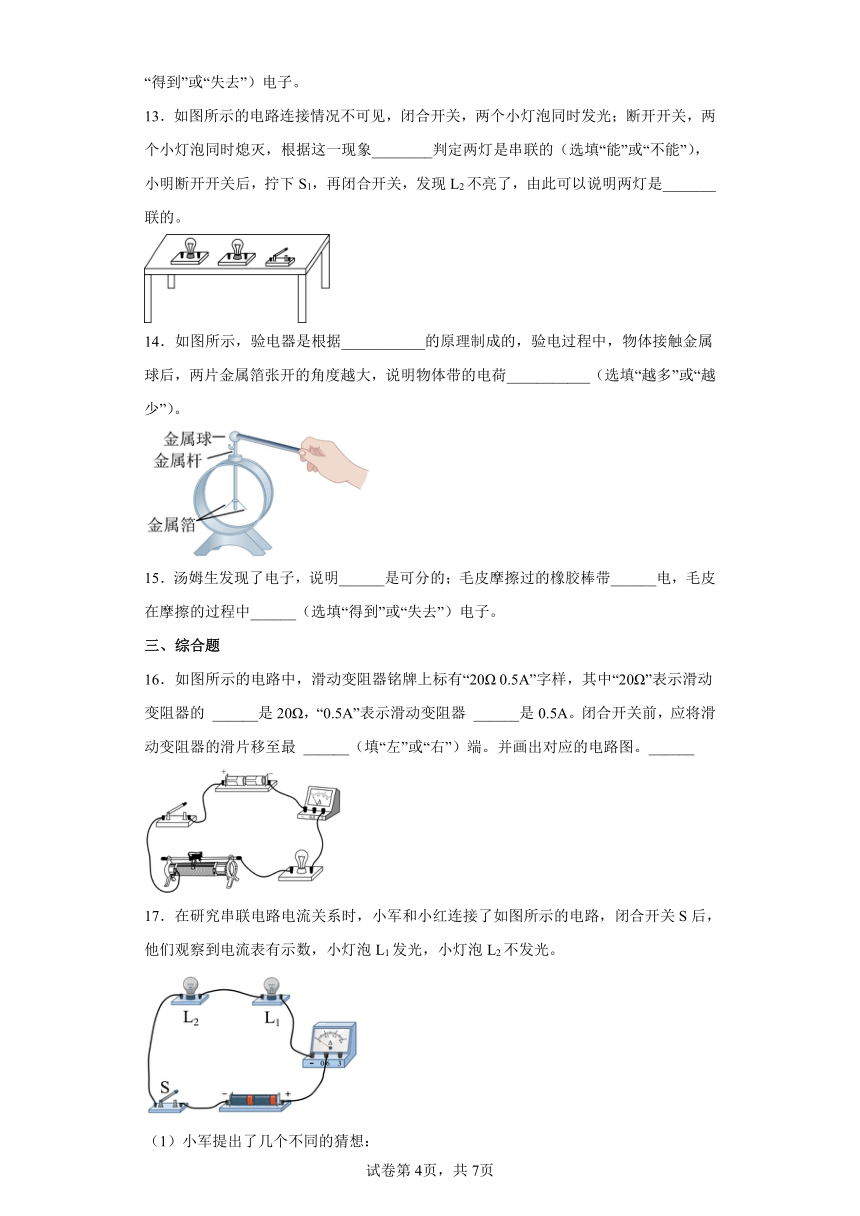

13．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。
14．如图所示，验电器是根据___________的原理制成的，验电过程中，物体接触金属球后，两片金属箔张开的角度越大，说明物体带的电荷___________（选填“越多”或“越少”）。
15．汤姆生发现了电子，说明______是可分的；毛皮摩擦过的橡胶棒带______电，毛皮在摩擦的过程中______（选填“得到”或“失去”）电子。
三、综合题
16．如图所示的电路中，滑动变阻器铭牌上标有“20Ω 0.5A”字样，其中“20Ω”表示滑动变阻器的 ______是20Ω，“0.5A”表示滑动变阻器 ______是0.5A。闭合开关前，应将滑动变阻器的滑片移至最 ______（填“左”或“右”）端。并画出对应的电路图。______
17．在研究串联电路电流关系时，小军和小红连接了如图所示的电路，闭合开关S后，他们观察到电流表有示数，小灯泡L1发光，小灯泡L2不发光。
（1）小军提出了几个不同的猜想：
①灯泡L2断路 ②灯泡L2短路 ③灯泡L2完好，但因为电流太小无法发光或发光不明显。你认为猜想______是错误的（填序号），请说出你的理由：______
（2）小红猜想：电流从电源正极流出，流过小灯泡L1后就全部耗尽了，从小灯泡L1后到电源负极不再有电流流过。请你只利用图中的器材设计实验验证她的猜想是否正确。请画出实验电路图______，写出实验步骤和判断小红的猜想是否正确的依据。______

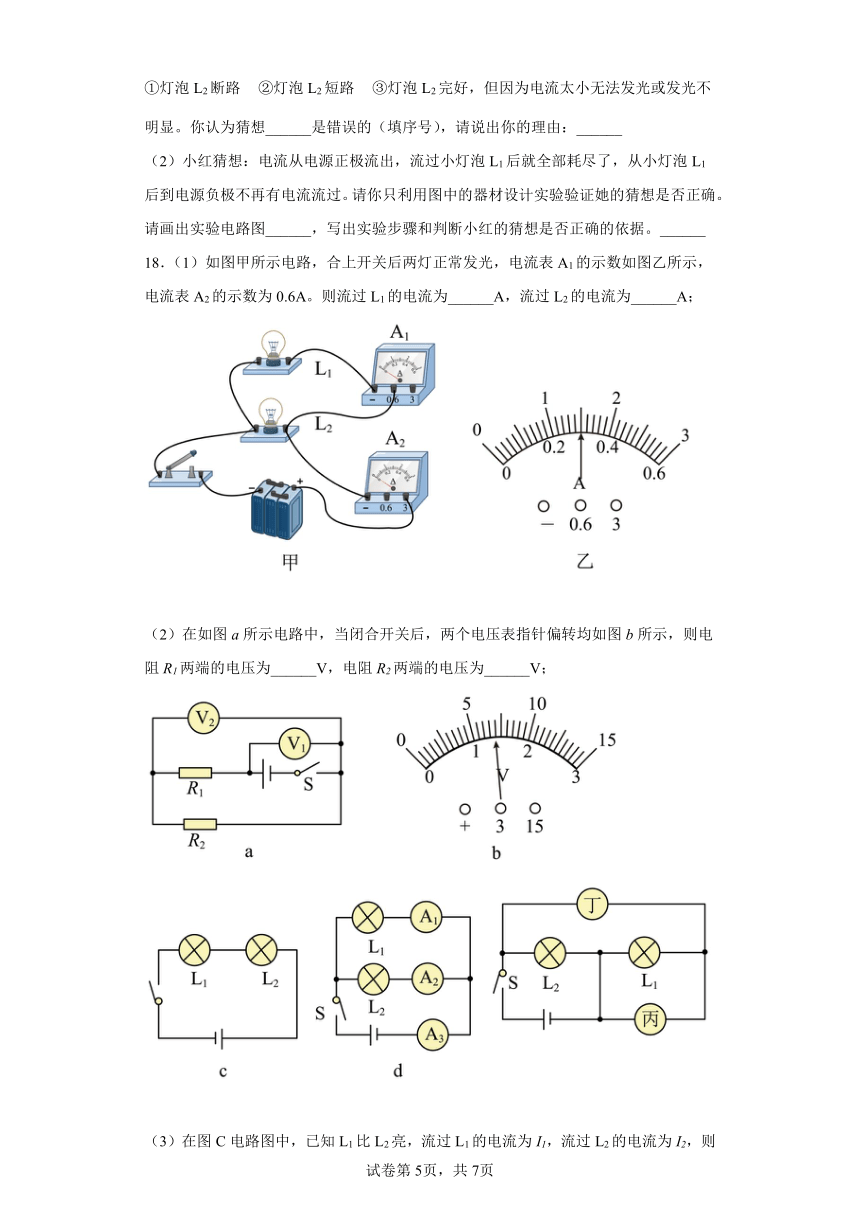

18．（1）如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A；
（2）在如图a所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1两端的电压为______V，电阻R2两端的电压为______V；
（3）在图C电路图中，已知L1比L2亮，流过L1的电流为I1，流过L2的电流为I2，则I1______I2；（选填“大于”“小于”或“等于”）；在图d电路图中，已知A1示数为0.6A，A2示数为0.3A，L1两端电压为U1，L2两端电压为U2，则U1______U2；（选填“大于”“小于”或“等于”）
（4）如图所示的电路中，要让L1和L2都能正常工作，则丙应该接______，丁应该接______。（以上两空均选填“电压表”或“电流表”）
19．阅读短文，回答问题：
测温手环
在疫情期间，蓝牙测温手环能很方便地测量人的体温，实现对疫情传播实时监控。某型号的蓝牙测温手环（如图甲）的部分技术参数如表所示。该测温手环主要由温度传感模块、蓝牙模块两个部分组成。
温度传感模块中，对温度敏感高的热敏电阻接入电路（如图乙），热敏电阻外部与导热金属片密切接触。佩戴测温手环时，导热金属片导致热敏电阻温度升高阻值变化.电路中电流变大。温度传感器中的测温芯片能根据电路中电流大小算出热敏电阻的温度，并显示到液晶屏上。蓝牙模块则通过无线网络将测温芯片中的温度数据传送给数据处理中心，从而实现对疫情传播情况的实时监测。
产品型号 SH06T
质量 主体6.5g 表带6g
连续使用时间 7天
电池容量 75mAh
测温精度 0.2℃
测温手环需要佩戴5~10分钟才会稳定，测温芯片给出的不是瞬间温度，和水银温度计测查人的体温一样，采用持久体温平衡法，能保证所测体温的谁确性。
（l）在测温手环中，_______（温度传感/蓝牙）模块将温度数据传送给数据处理中心，实现对疫情传播情况的实时监测；
（2）该型号的测温手环工作时的放电电流约为________μA；
（3）下列情境中对手环的测量温度准确性无影响的是________；
A．洗澡时佩戴手环
B．佩戴时候导热金属片紧贴皮肤
C．手环电池电压下降
D．导热金属片有污垢
（4）测温手环需要佩戴5~10分钟才会准确测出温度的原因是________；
（5）现有四种热敏电阻，它们的阻值R随温度T变化的图像分别如下，其中适合用于上述测温手环的是______。
A． B． C． D．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
2．B
【解析】
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转换的，故A错误；
B．绝缘体不容易导电，但摩擦后，由于电荷的转移，绝缘体可以带电，故B正确；
C．绝缘体内都有大量的电荷，绝缘体不容易导电是因为绝缘体内部缺少自由移动的电荷，故C错误；
D．金属能导电是因为金属内部有大量的自由移动的电子，并不是所有的电子都是自由的，故D错误。
故选B。
3．A
【解析】
【详解】
玻璃不是导体，金属箔片张开，说明两片金属片带同种电荷，电荷的来源不是玻璃上的电荷传到金属箔片上的，因为玻璃不是导体不导电，电荷来源是金属箔片与玻璃之间的静电作用，玻璃上带正电，小球和金属箔片的组合中，负电荷流向小球，正电荷流向箔片，两片金属箔片都带有正电荷，因此张开。故A正确，B、C、D错误。
故选A。
4．D
【解析】
【详解】
A．乙图中，a棒可以吸引气球，根据异种电荷相互吸引可知，a棒和气球可能带异种电荷。但若a棒带电，根据带电体可以吸引轻小物体的性质，说明气球不带电也能被a棒吸引，故A错误；
B．乙图中，a棒可以吸引气球，若气球带电，根据带电体可以吸引轻小物体的性质，a棒也可能不带电，故B错误；
C．乙图中，a棒可以吸引气球，若a棒不带电，则气球一定带电。甲图中，b棒可以吸引气球，可以说明b与气球带异种电荷或不带电，故C错误；
D．乙图中，a棒可以吸引气球，若a棒带电，则气球与a带异种电荷或者不带电。甲图中，b棒可以吸引气球，说明b与气球带异种电荷或不带电，故D正确。
故选D。
5．B
【解析】
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的，故A错误；B. 根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大，故B正确；C. 电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故C错误；D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误．故选B.
点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．
6．D
【解析】
【详解】
导体电阻的大小跟导体的材料、长度、横截面积和温度有关，先将电阻丝的一半接入电路，再将整根电阻丝对折后接入电路，接入电路的电阻丝的材料和长度相同，对折后电阻丝的横截面积增加，故探究的是横截面积对电阻大小的影响。
故选D。
7．B
【解析】
【分析】
【详解】
A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
8．B
【解析】
【详解】
从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．故选B.
【点睛】
电压表与被测用电器并联，根据电压表所并联的电路进行分析．
9．B
【解析】
【分析】
【详解】
由图可知，两个灯泡并联，电流表A1测量通过L1的电流，电流表A测量干路中的电流。
A．断路，灯泡L1不发光，电流表A1没有示数，故A错误；
B．断路，灯泡L2不发光，灯泡L1发光，电流表A和电流表A1都测量通过L1的电流，它们的示数相等，故B正确；
CD．L1或L2短路，两个灯泡都不发光，将电源短路，故CD错误。
故选B。
10．D
【解析】
【详解】
A．新型冠状病毒由蛋白质分子和RNA分子构成，新型冠状病毒不是分子，故A正确，不符合题意；
B．新型冠状病毒可以通过飞沫传播，飞沫肉眼可以看到，不属于分子，所以飞沫传播的过程不属于扩散现象，故B正确，不符合题意；
C．由于带电体能吸引轻小物体，KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫，故C正确，不符合题意；
D．把水从 20℃加热到 60℃，水的温度升高，但物质种类和状态不变，所以比热容不变，故D不正确，符合题意。
故选D。
11．电压表正负接线柱接反了
【解析】
【详解】
将电压表并联接在金属片A、B两端，指针出现偏转，说明此时电池两端有电压，而指针是反向偏转，说明电压表的正负接线柱接反了。
12． 吸引轻小物体 失去
【解析】
【详解】
[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
13． 不能 串
【解析】
【分析】
【详解】
[1]一个开关控制两盏灯泡，有两种接法，即串联或并联，若是并联时，开关一定处于干路上，据题中的现象，不能判断两个灯泡的串并联关系。
[2]断开开关后，拧下L1，再闭合开关，发现L2不亮了，说明两灯相互影响，所以两灯是串联的。
14． 同种电荷互相排斥 越多
【解析】
【分析】
【详解】
[1] [2]验电器是一种简单的检验物体是否带电，并能粗略判断所带电荷量多少的仪器，验电器利用同种电荷互相排斥的原理，当用带电体接触验电器的金属球时，就有一部分电荷转移到验电器的金属箔片上，这两片金属箔由于带同种电荷互相排斥而张开；金属箔张开角度越大，说明物体带电量越多。
15． 原子 负 失去
【解析】
【分析】
【详解】
[1]原子包含原子核和核外电子，汤姆生发现了电子，说明原子是可分的。
[2][3]摩擦起电的实质是电子发生转移。毛皮与橡胶棒摩擦，毛皮在摩擦的过程中失去电子，带正电；橡胶棒在摩擦的过程中得到电子，带负电。
16． 最大阻值 允许通过的最大电流 右
【解析】
【详解】
[1][2]滑动变阻器上“20Ω”的含义是滑动变阻器最大阻值是20Ω。“0.5A”的含义是滑动变阻器允许通过的最大电流是0.5A。
[3]为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。
[4]由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：
17． ① 见解析 见解析
【解析】
【详解】
（1）[1][2]由电路图知，两只灯泡串联，当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，如果灯泡L2断路，两只灯泡都不能发光，只能是短路或电流太小。
（2）[3]把两灯泡调换一下位置再观察，或用电流表分别测出各点的电流再比较，串联电路中电流是处处相等的。电路图如下图所示（电流表放在L2之后）。
[4]实验步骤和实验现象：把电流表连接在L2之后，闭合开关S，观察到小灯泡L1发光，小灯泡L2不发光，电流表有示数，所以这一实验现象说明小红的观点是错误的。
18． 0.3 0.3 5.6 1.4 等于 等于 电压表 电流表
【解析】
【详解】
（1）[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律,通过灯L2的电流为
（2）[3]由电路图可知，电阻R1与R2串联，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数V1示数为7V；电压表V2量程是0～3V，分度值是0.1V，电压表示数V2示数为1.4V，电阻R2的电压等于V2示数等于1.4V。
[4]电阻R1的电压为
（3）[5]在图c电路图中，两个灯泡串联，虽然灯泡L1比灯泡L2要亮得多，但由串联电路的电流特点可知，流过灯泡L1的电流I1等于灯泡L2的电流I2。
[6]在图d电路图中，两个灯泡并联，由于并联电路各支路两端的电压相等，则灯L1两端的电压U1与灯L2两端的电压U2相等。
（4）[7]如图所示的电路中，要让L1和L2都能正常工作，使灯泡L1、L2并联，由电路图可知电流从电源正极流出，经开关后分别流经L1、L2，汇合后回到负极，所以上方电表丁应是电流表。
[8]如果下面的电表是电流表，则灯泡L1会被短路，所以丙是电压表。
19． 蓝牙 446.4 B 热量的充分传递需要一定的时间 D
【解析】
【分析】
【详解】
（l）[1]从题中第二段文字表述可知，测温芯片中的温度数据通过蓝牙模块送给数据处理中心。
（2）[2]根据表格数据可计算，该型号的测温手环工作时的放电电流约为
（3）[3] A．洗澡时佩戴，温度测量就会不准确，有影响，故A不符合题意；
B．佩戴时候导热金属片紧贴皮肤，使测量结果更加准确，无影响，故B符合题意；
C．手环电压下降，同样的热敏电阻小，电流会有变化，测量将不准确，有影响，故C不符合题意；
D．导热金属片有污垢，导热效率有影响，测量结果准确性有影响，有影响，故D不符合题意。
故选B。
（4）[4]测温手环需要佩戴5~10分钟才会准确测出温度的主要原因是体温传导给导热金属片，导热金属片传导给热敏电阻需要时间。
（5）[5]从文中可知温度升高，电流变大，说明热敏电阻阻值变小，同时人体的体温正常为37℃左右，为了测量准确度，在这个范围内电阻随温度变化更大些，故ABC不符合题意，D符合题意。
故选D。
