人教版九年级全一册15.4电流的测量同步练习（有解析）

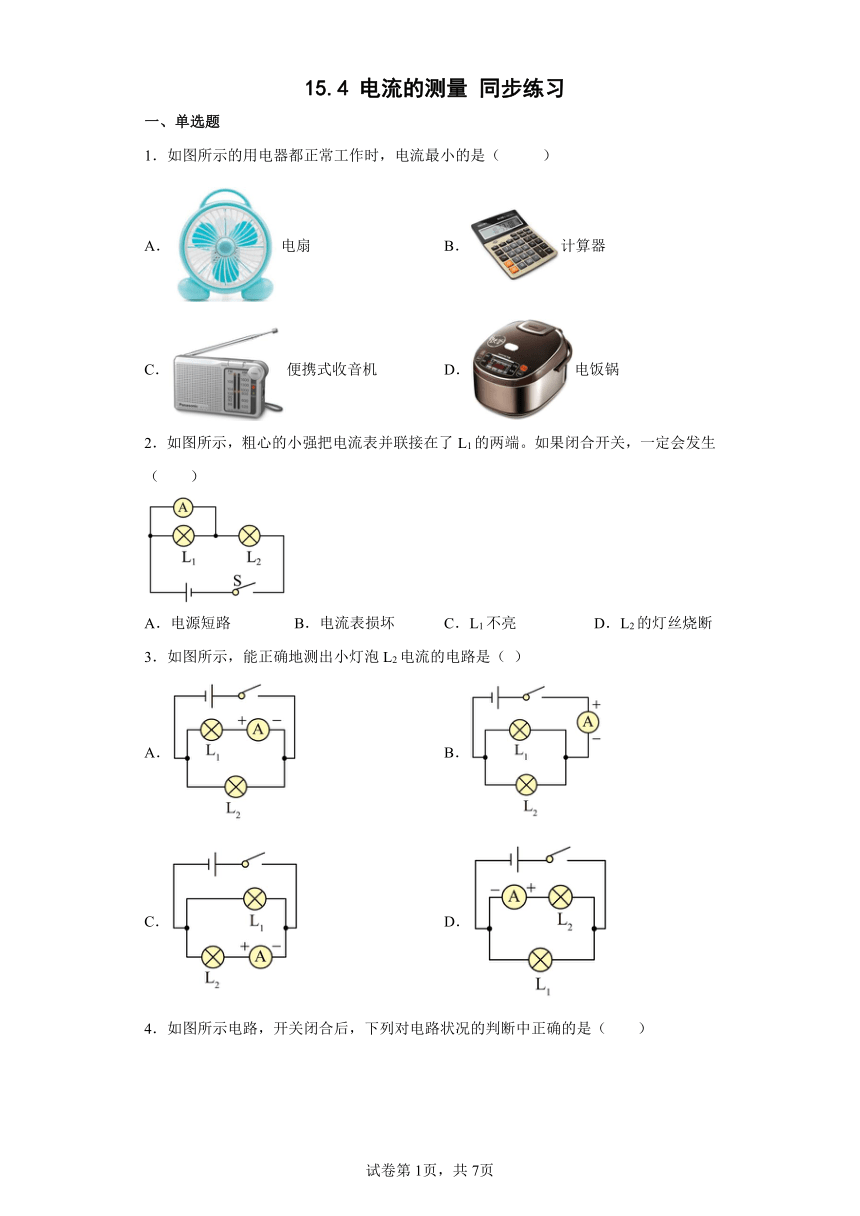

15.4 电流的测量 同步练习
一、单选题
1．如图所示的用电器都正常工作时，电流最小的是（ ）
A．电扇 B．计算器
C．便携式收音机 D．电饭锅
2．如图所示，粗心的小强把电流表并联接在了L1的两端。如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
3．如图所示，能正确地测出小灯泡L2电流的电路是（ ）
A． B．
C． D．

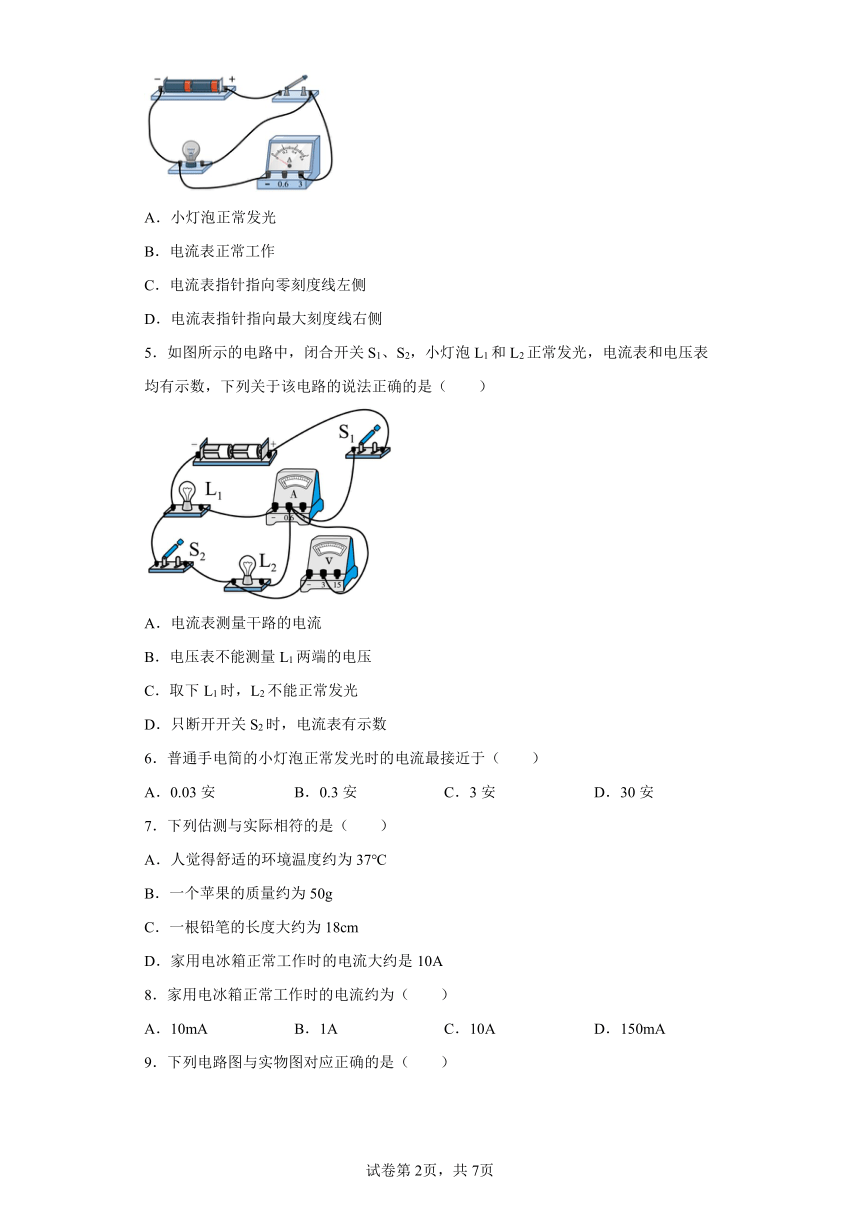

4．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（　　）
A．小灯泡正常发光
B．电流表正常工作
C．电流表指针指向零刻度线左侧
D．电流表指针指向最大刻度线右侧
5．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）
A．电流表测量干路的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2不能正常发光
D．只断开开关S2时，电流表有示数
6．普通手电简的小灯泡正常发光时的电流最接近于（　　）
A．0.03安 B．0.3安 C．3安 D．30安
7．下列估测与实际相符的是（　　）
A．人觉得舒适的环境温度约为37℃
B．一个苹果的质量约为50g
C．一根铅笔的长度大约为18cm
D．家用电冰箱正常工作时的电流大约是10A
8．家用电冰箱正常工作时的电流约为（　　）
A．10mA B．1A C．10A D．150mA

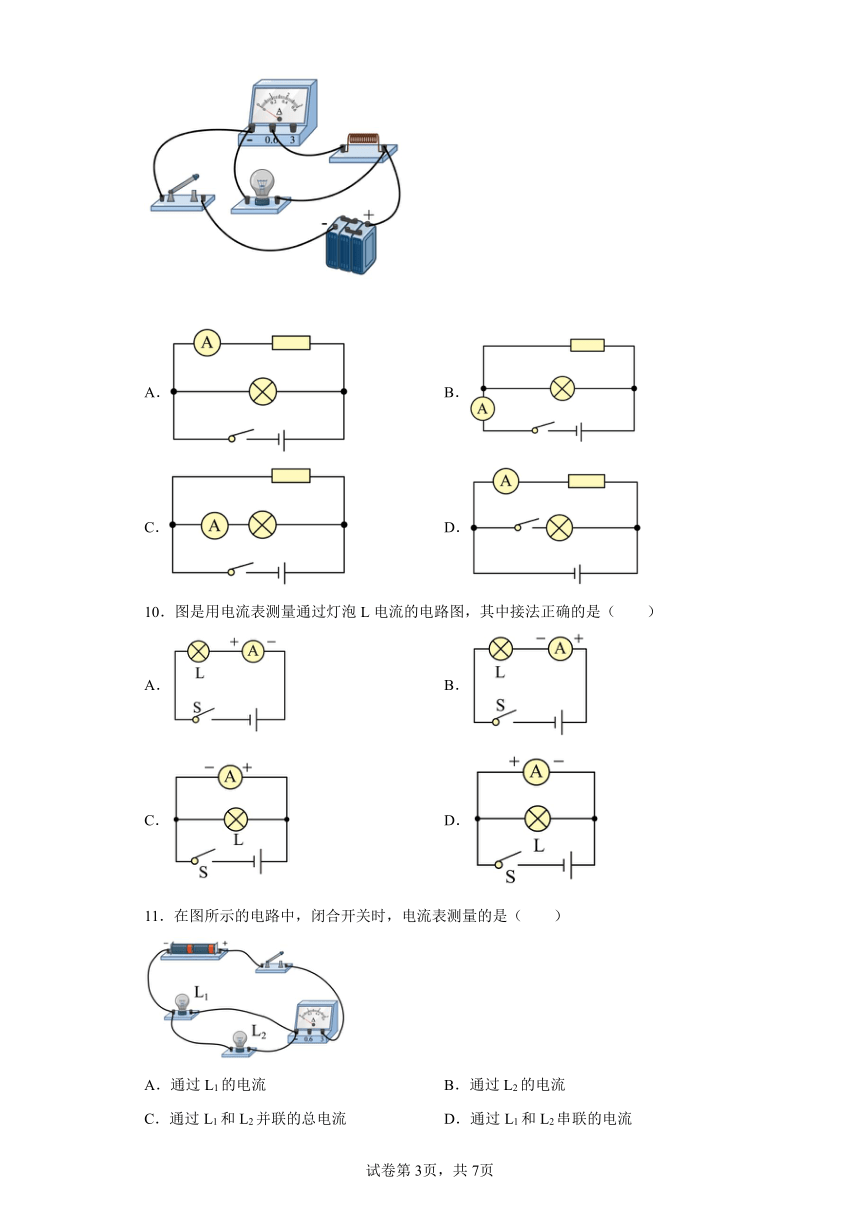

9．下列电路图与实物图对应正确的是（　　）
A． B．
C． D．
10．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．
11．在图所示的电路中，闭合开关时，电流表测量的是（　　）
A．通过L1的电流 B．通过L2的电流
C．通过L1和L2并联的总电流 D．通过L1和L2串联的电流

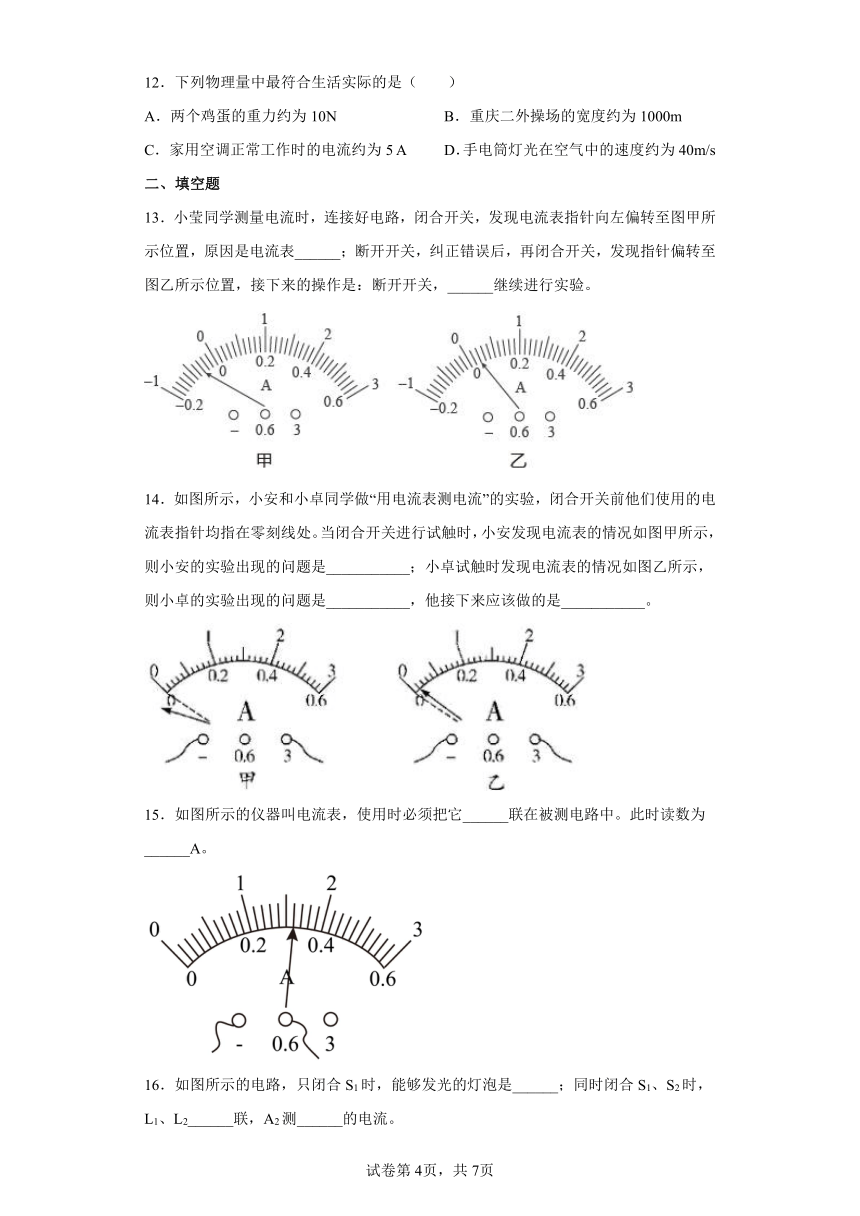

12．下列物理量中最符合生活实际的是（　　）
A．两个鸡蛋的重力约为10N B．重庆二外操场的宽度约为1000m
C．家用空调正常工作时的电流约为5 A D．手电筒灯光在空气中的速度约为40m/s
二、填空题
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
14．如图所示，小安和小卓同学做“用电流表测电流”的实验，闭合开关前他们使用的电流表指针均指在零刻线处。当闭合开关进行试触时，小安发现电流表的情况如图甲所示，则小安的实验出现的问题是___________；小卓试触时发现电流表的情况如图乙所示，则小卓的实验出现的问题是___________，他接下来应该做的是___________。
15．如图所示的仪器叫电流表，使用时必须把它______联在被测电路中。此时读数为______A。

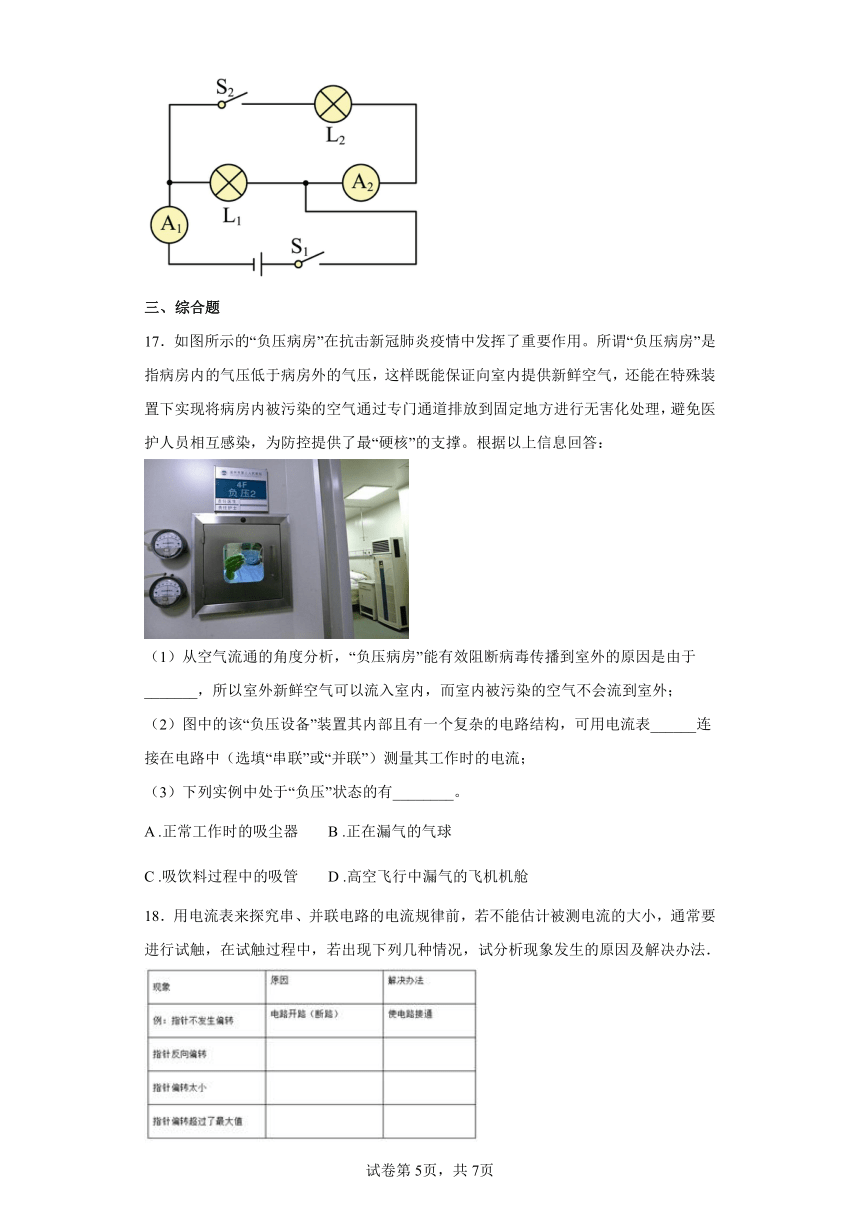

16．如图所示的电路，只闭合S1时，能够发光的灯泡是______；同时闭合S1、S2时，L1、L2______联，A2测______的电流。
三、综合题
17．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
18．用电流表来探究串、并联电路的电流规律前，若不能估计被测电流的大小，通常要进行试触，在试触过程中，若出现下列几种情况，试分析现象发生的原因及解决办法．
19．如图所示的电路图，在下列情况下求:
（1）当闭合、和都断开时，电流表的示数为，则电流表的示数为多少，的示数为多少？
（2）当和闭合、断开时，电流表和的示数分别为和，电流表的示数为多少？
（3）若将、和同时闭合，会发生什么现象？
20．在用电流表测电流的实验中，回答下列问题．
（1）连接电路时，开关应________，电流表应选________A的量程试触．
（2）小光同学连接电路如图甲所示，则电流表A1测的是L1的电流．合上开关后，电流表示数如图乙，则通过该灯的电流是________毫安．

（3）试着只改动一根导线就可以让电流表A1测干路电流，请在图中将变动后的导线连接位置画出来．________
21．（1）如图甲图中两灯是__________联的．请在右侧的方框内画出甲图对应的电路图______．
（2）甲图中两电流表的指针都指在同一位置上（如图乙所示），则通过L1的电流是_________A，干路的电流是__________A，通过L2的电流是_____________A．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
【详解】
家用电扇正常工作时电流约为0.2A；计算器正常工作时的电流大约是100μA；便携式收音机正常工作时的电流约为50mA；电饭锅正常工作时电流大约是4.5A左右。综上可得，电流最小的应该是计算器，故ACD不符合题意；B符合题意。
故选B。
2．C
【解析】
【详解】
A．由图可知，两个灯泡串联，电流表并联在灯L1两端，将灯L1短路，没有将电源短路，故A不符合题意；
BCD．灯L1短路，灯L1不亮，有电流通过灯L2，灯L2发光，电流表有示数，故BD不符合题意，C符合题意。
故选C。
3．D
【解析】
【详解】
A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；
B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；
D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。
故选D。
4．D
【解析】
【详解】
A．由电路图可知，当开关闭合后，把电流表直接连到电源的两极，灯泡被短路，灯泡不发光，故A错误；
BCD．电流表直接接在电源两端（电流从电流表正接线柱流入），会造成电源短路，电路中的电流过大，电流表指针指向最大刻度线右侧（电流表可能损坏），故BC错误，D正确。
故选D。
5．D
【解析】
【详解】
A．如图所示，电流从电源正极出发，经过开关S1后，分两路，一路经过电流表的电流经L1回到负极，另一路直接经L2、开关S2回到负极，所以电流表只测量L1的电流，故A错误；
B．由于两灯是并联的，根据并联电路电压的规律，电源电压与各支路两端电压相同，所以电压表可以测L1、L2及电源电压，故B错误；
C．根据并联电路的特点，两灯并联，取下L1，L2的发光情况不受影响，故C错误；
D．由于电流表测量L1的电流，当只断开S2时，L1仍能发光，有电流通过电流表，所以电流表有示数，故D正确。
故选D。
6．B
【解析】
【详解】
普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。
故选B。
7．C
【解析】
【详解】
A．人的正常体温为37℃，人觉得舒适的环境温度是约25℃，故A不符合题意；
B．一个鸡蛋的质量约50g，一个苹果的质量与4个鸡蛋的质量相当，约200g，故B不符合题意；
C．一根铅笔的长度将近20cm，大约为18cm，故C符合题意；
D．家用电冰箱的功率约200W，正常工作时的电流大约是1A，故D不符合题意。
故选C。
8．B
【解析】
【分析】
【详解】
电冰箱属于常见的家用电器，其正常工作时的电流约1A左右，故ACD不符合题意，B符合题意。
故选B。
9．A
【解析】
【详解】
由实物图可知，电流从电源的正极出来后分成两条路径，一条路径经过灯泡，另一条路径经过电阻和电流表，然后两条电流路径汇合在一起，经过开关后回到电源的负极，故该电路为并联电路，电流表测量通过电阻的电流，开关在干路中控制整个电路。
A．灯泡和电阻并联，电流表测量通过电阻的电流，开关在干路中，故A正确；
B．灯泡和电阻并联，电流表在干路中，故B错误；
C．灯泡和电阻并联，电流表测量通过灯泡的电流，故C错误；
D．灯泡和电阻并联，电流表测量通过电阻的电流，开关控制灯泡，故D错误。
故选A。
10．B
【解析】
【分析】
【详解】
A．电流表与灯泡串联，但正负接线柱接反，故A错误；
B．电流表与灯泡串联，正负接线柱接法正确，故B正确；
C．电流表与灯泡并联，会导致灯泡被短路，灯泡不亮，故C错误；
D．电流表与灯泡并联，会导致灯泡被短路且电流表正负接线柱接反，故D错误。
故选B。
11．C
【解析】
【详解】
由图可知，L1和L2并联后和电流表串联在一起，电流表测干路电流，即通过L1和L2并联的总电流。故C符合题意，ABD不符合题意。
故选C。
12．C
【解析】
【分析】
【详解】
A．两个鸡蛋的重力约为1N，故A不符合题意；
B．重庆二外操场的宽度约为100m，故B不符合题意；
C．家用空调正常工作时的电流约为5 A，故C符合题意；
D．手电筒灯光在空气中的传播速度约为3×108m/s，故D不符合题意。
故选C。
13． 正负接线柱反接 改接小量程
【解析】
【分析】
【详解】
[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
14． 正负接线柱接反了 量程选择太大 断开开关，改接小量程
【解析】
【详解】
[1]小安实验时电流表的指针偏向了左侧，原因是正负接线柱接反了。
[2][3]小卓实验时指针略向右偏转，偏转太小，原因是量程选择太大；接下来他应该断开开关，改接小量程。
15． 串 0.32
【解析】
【详解】
[1][2]电流表要串联在电路中，电流表连接0.6A的接线柱，对应分度值是0.02A，指针指在第16格，读数为
16×0.02A＝0.32A
16． L1 并 L2
【解析】
【详解】
[1][2][3]只闭合S1时，L2支路是断开的，故L1发光，L2不发光，A1测Ll电流；
闭合S1、S2时，L1、L2并联，电流表A1测量干路的电流，电流表A2测量L2的电流。
17． 病房内气压低于室外气压 串联 AC
【解析】
【分析】
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
18．
【解析】
【详解】
分析：1、本题目考查了电流表使用注意事项，在使用电流表时，要注意电流表使用原则；2、电流表要串联在电路中（否则短路）；电流要从“+“接线柱入，从“-“接线柱出（否则指针反转）；3、被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线）．解答： （1）如果指针反向偏转，说明电路中电流表的正负接线柱接反了，解决方法重新接接线柱；（2）如果指针偏转角度太小，说明所选量程过大；解决办法是改接小量程．（3）如果指针偏转超过最大值，所选量程过小；应该改接大量程．
19．（l）1A ；0 （2）3A （3）会发生电源短路现象
【解析】
【详解】
(1)当闭合、和都断开时，与组成串联电路，电流表与均测电路电流；因串联电路电流处处相等，所以
，
即的示数也为．而断路，因此示数为，等效电路图如图所示：
(2)当和闭合、断开时，与并联，测的电流'，测的电流'，测干路电流因并联电路中干路电流等于各支路电流之和，所以电流表的示数
，
等效电路图如图所示：
(3)如果将、和同时闭合，电源两极直接相连，造成电源短路，会损坏电源．
答：(1)当闭合、和都断开时，电流表的示数为，则电流表的示数为1A，的示数为0；
(2)当和闭合、断开时，电流表和的示数分别为和，电流表的示数为3A；
(3)如果将、和同时闭合，会造成电源短路．
20． 断开 0-3 300mA
【解析】
【详解】
(1)在连接电路过程中，开关应该断开；为了选定电流表的量程，在无法估计待测电流大小的况下，应该先用电流表的大量程试触一下，如果指针摆动角度小或超过满刻度，则应换用较小或更大量程的电流表．(2)由图乙所示电流表可知，其量程为0 0.6A，分度值是0.02A，示数为0.3A＝300mA.(3)把电流表A1串联接入电路，测干路电流，电路图如图所示：
【点睛】
（1）连接电路过程中，开关应断开；选择量程的原则：在不超量程的情况下，要尽量选择较小的量程进行测量；若不知被测电流或电压，应用较大的量程进行试触；（2）根据图示电流表确定电流表的量程与分度值，然后读出电流表示数；（3）电流表串联接在干路中，测干路电流．
21． 并 0.52 2.6 2.08
【解析】
【详解】
（1）甲图中，电流从正极出发，经过电流表A2后分成两路，一路过L2，一路过电流表A1和L1，汇合后过开关，回负极，故两灯并联，电流表A2测干路电流，电流表A1测L1的电流，开关在干路，电路图如图：
（2）∵电流表A2测量的是干路电流,电流表A1测量的L1的电流，干路电流大于支路电流，
∴电流表A2选的是0 3A的量程，分度值是0.1A，读数是2.6A；电流表A1选的是0 0.6A的量程，分度值是0.02A，读数是0.52A；所以电灯L1中的电流I1＝0.52A，
L2中的电流为I2＝I I1＝2.6A 0.52A＝2.08A.
