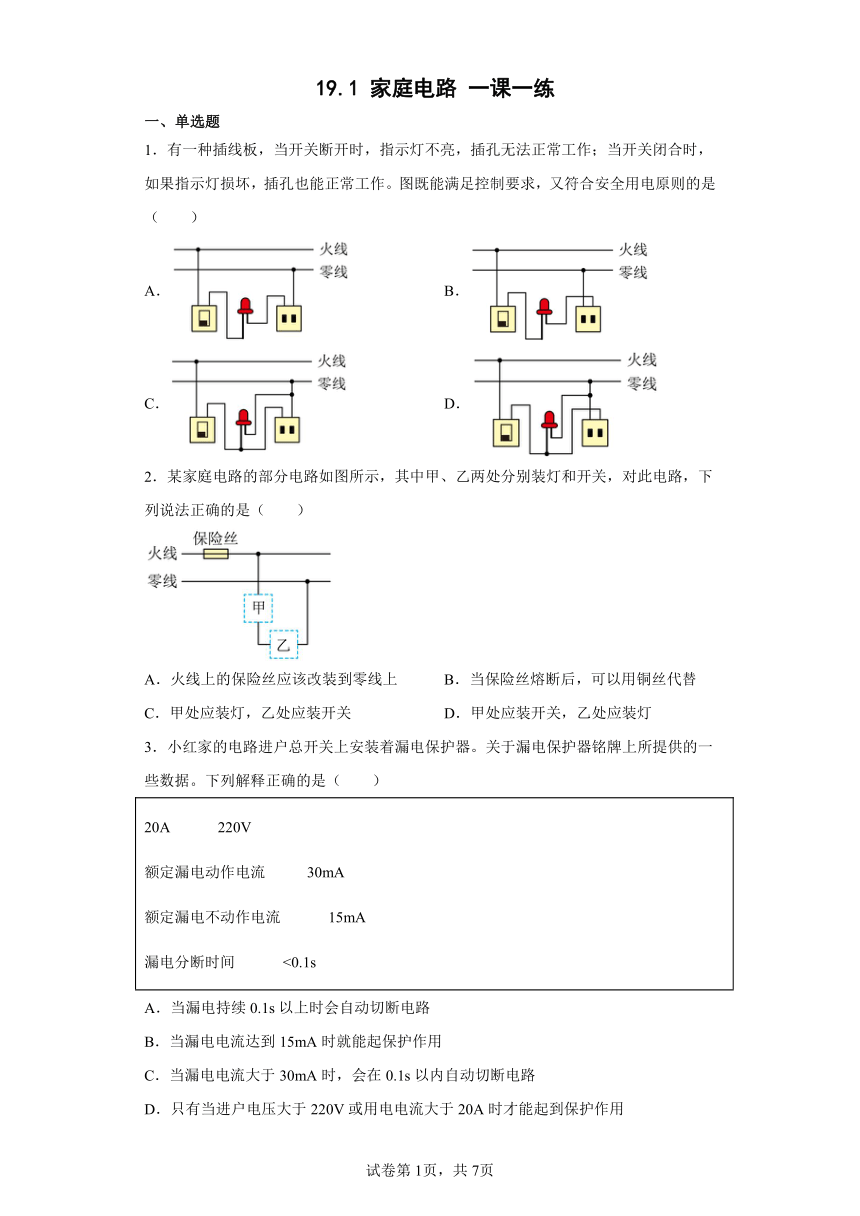

19.1 家庭电路 一课一练
一、单选题
1．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。图既能满足控制要求，又符合安全用电原则的是（　　）
A． B．
C． D．
2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上 B．当保险丝熔断后，可以用铜丝代替
C．甲处应装灯，乙处应装开关 D．甲处应装开关，乙处应装灯
3．小红家的电路进户总开关上安装着漏电保护器。关于漏电保护器铭牌上所提供的一些数据。下列解释正确的是（　　）
20A 220V 额定漏电动作电流 30mA 额定漏电不动作电流 15mA 漏电分断时间 <0.1s
A．当漏电持续0.1s以上时会自动切断电路
B．当漏电电流达到15mA时就能起保护作用
C．当漏电电流大于30mA时，会在0.1s以内自动切断电路
D．只有当进户电压大于220V或用电电流大于20A时才能起到保护作用

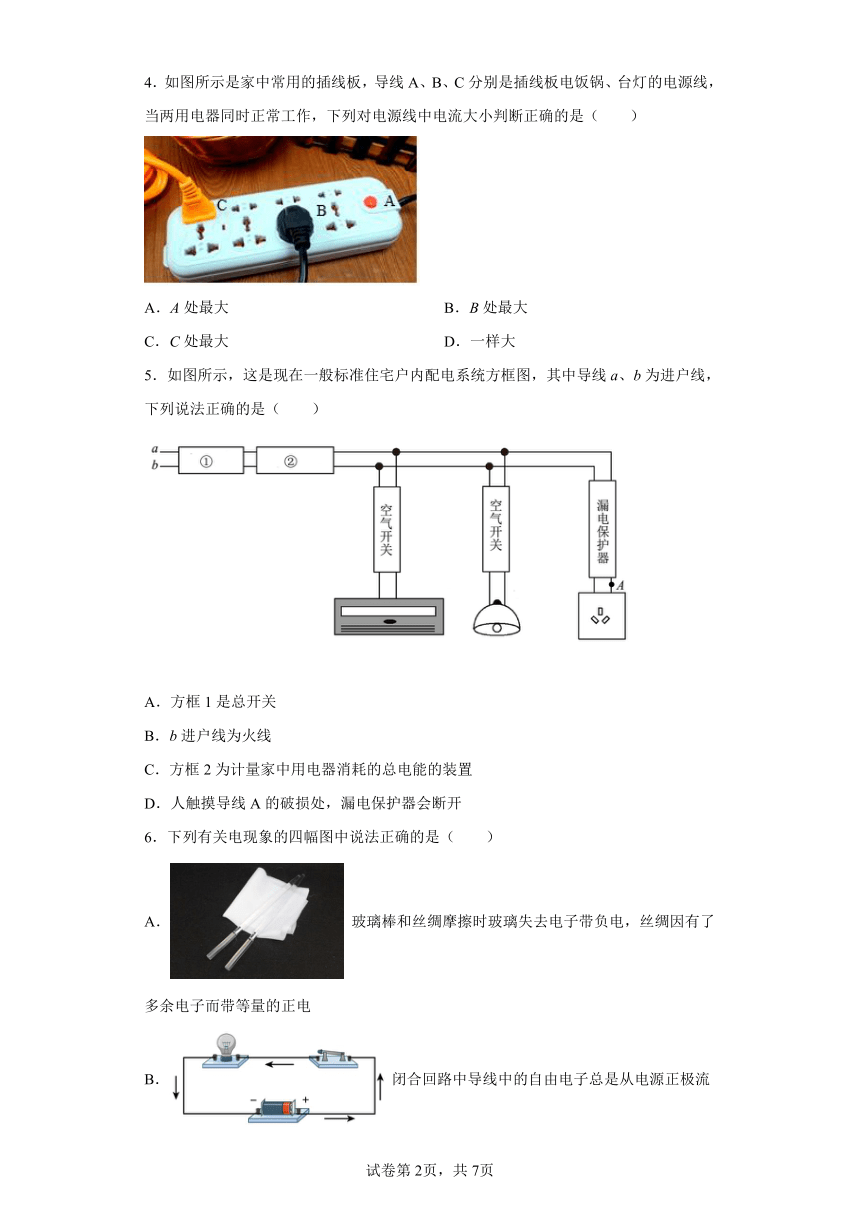

4．如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（　　）
A．A处最大 B．B处最大
C．C处最大 D．一样大
5．如图所示，这是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（　　）
A．方框1是总开关
B．b进户线为火线
C．方框2为计量家中用电器消耗的总电能的装置
D．人触摸导线A的破损处，漏电保护器会断开
6．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极

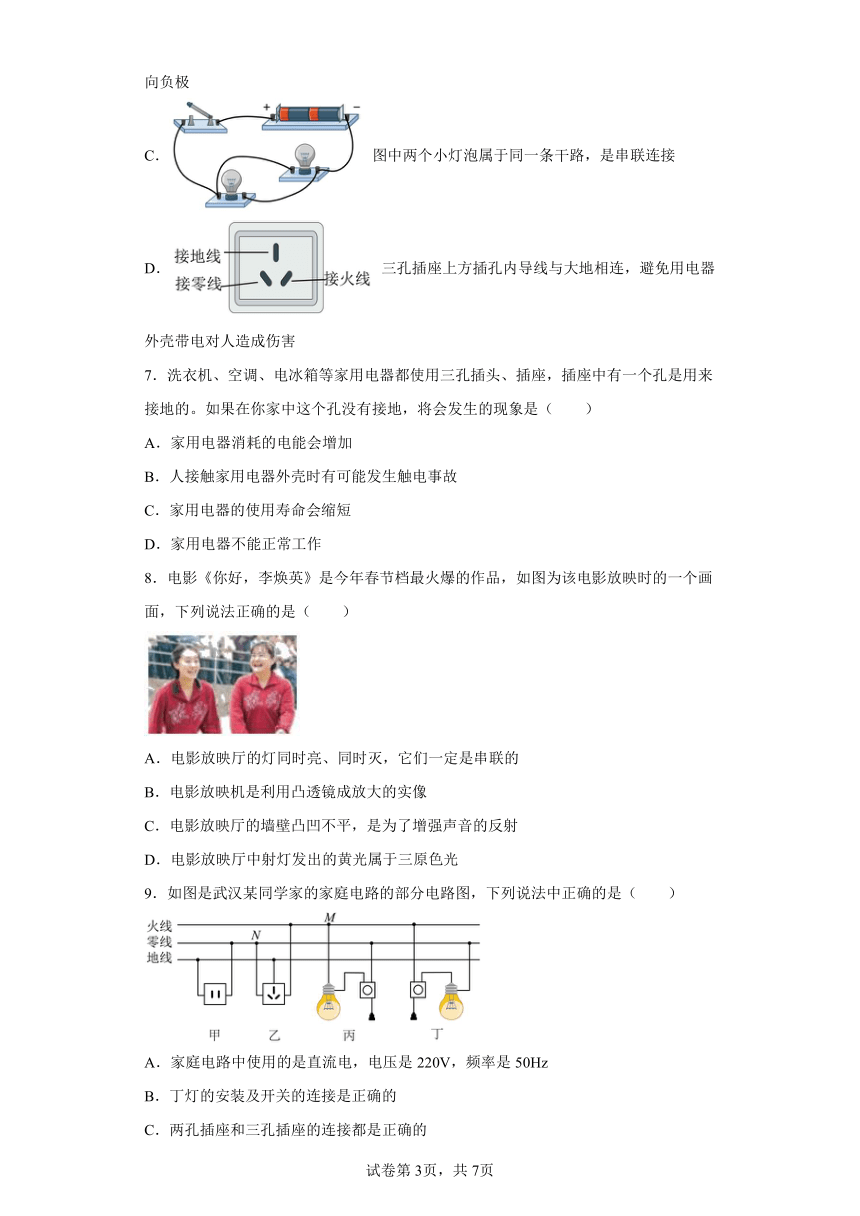

C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
7．洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（　　）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
8．电影《你好，李焕英》是今年春节档最火爆的作品，如图为该电影放映时的一个画面，下列说法正确的是（　　）
A．电影放映厅的灯同时亮、同时灭，它们一定是串联的
B．电影放映机是利用凸透镜成放大的实像
C．电影放映厅的墙壁凸凹不平，是为了增强声音的反射
D．电影放映厅中射灯发出的黄光属于三原色光
9．如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）
A．家庭电路中使用的是直流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光

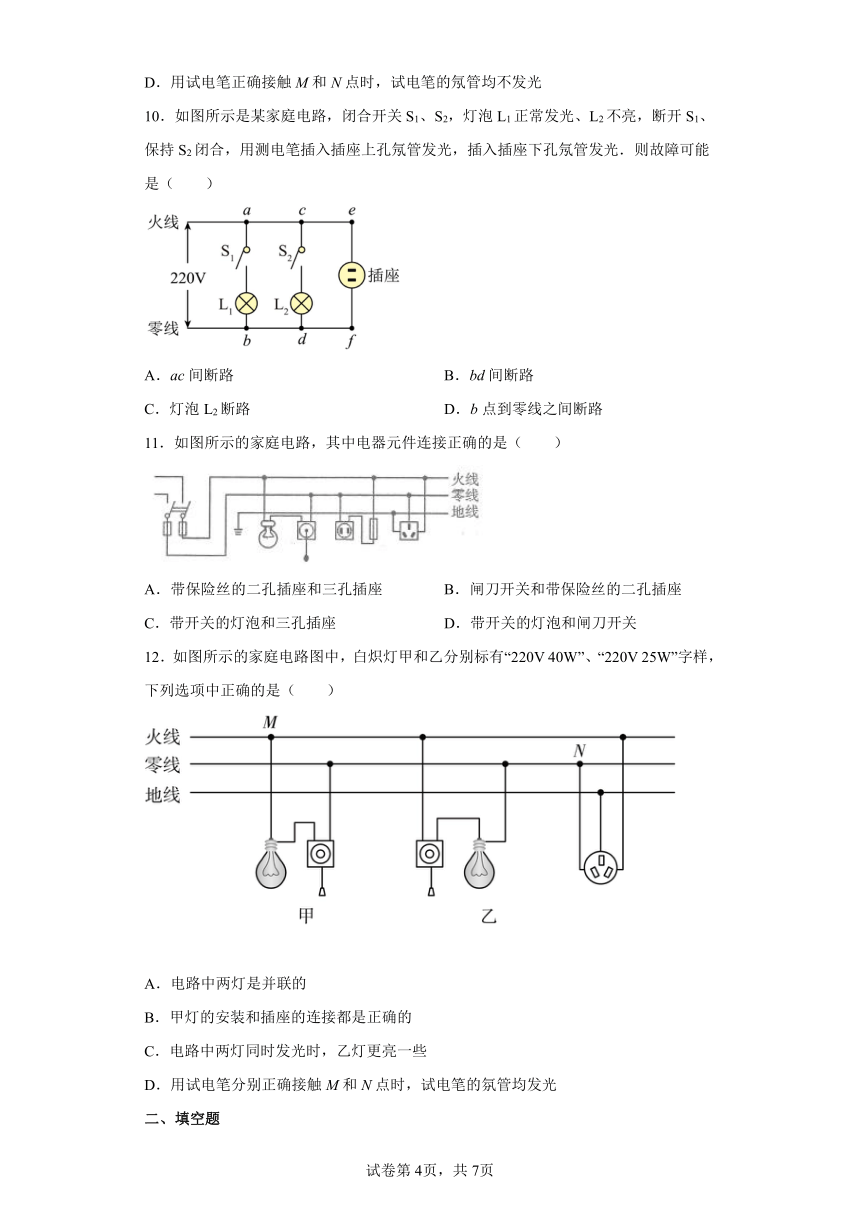

10．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（　　）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
11．如图所示的家庭电路，其中电器元件连接正确的是（　　）
A．带保险丝的二孔插座和三孔插座 B．闸刀开关和带保险丝的二孔插座
C．带开关的灯泡和三孔插座 D．带开关的灯泡和闸刀开关
12．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光
二、填空题

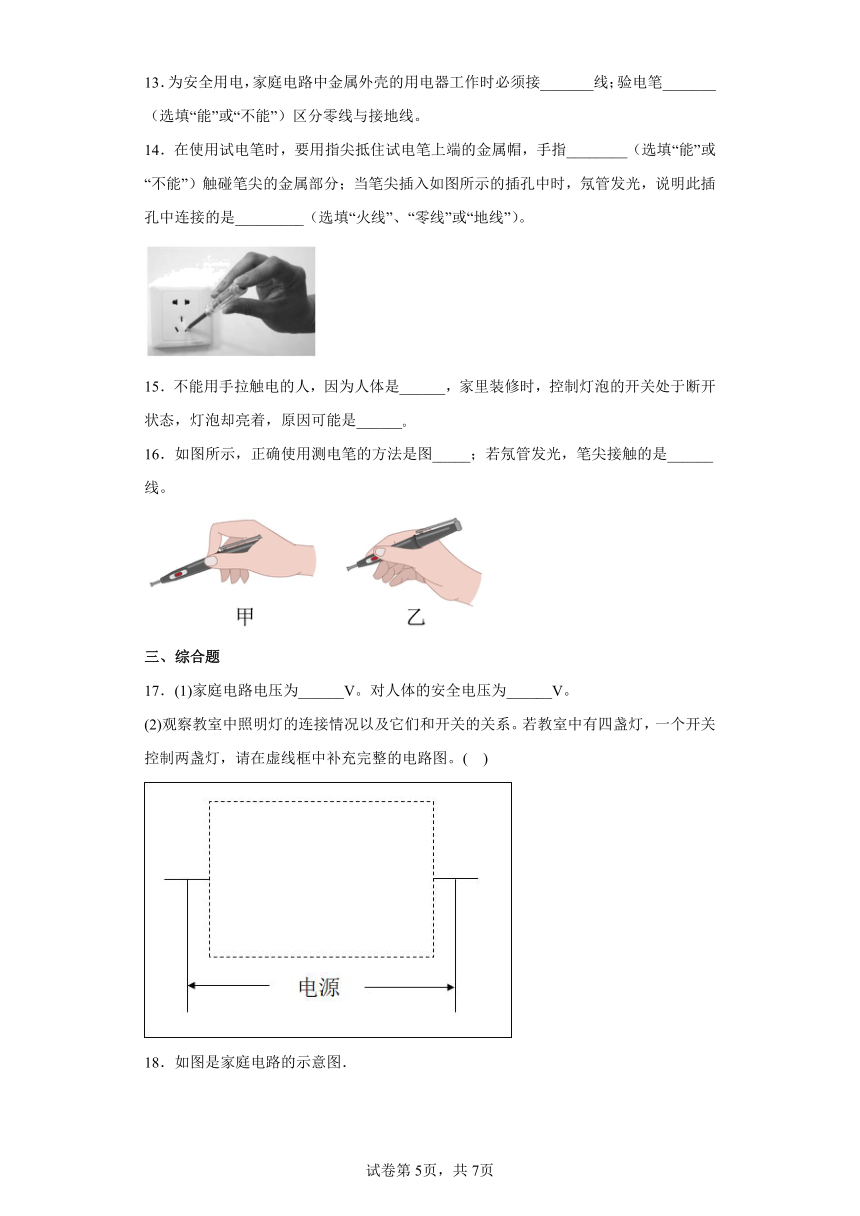

13．为安全用电，家庭电路中金属外壳的用电器工作时必须接_______线；验电笔_______（选填“能”或“不能”）区分零线与接地线。
14．在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
15．不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______
16．如图所示，正确使用测电笔的方法是图_____；若氖管发光，笔尖接触的是______线。
三、综合题
17．(1)家庭电路电压为______V。对人体的安全电压为______V。
(2)观察教室中照明灯的连接情况以及它们和开关的关系。若教室中有四盏灯，一个开关控制两盏灯，请在虚线框中补充完整的电路图。( )
18．如图是家庭电路的示意图．
（1）请将带保险丝的插座、电灯及开关正确连入电路．
( )
（2）插座上接地线的插孔通过插头与用电器的_____相连接，才能确保用电安全．
（3）若电能表上标有“3000r/（KW h）”，小明观察到转盘在3分钟内转过了60r，这段时间内电路消耗的电能是_____．
19．电饭锅使用方便备受欢迎。
（1）电饭锅与电灯、电视机的连接方式是______（选填“串联”或“并联”）为了用电安全，应使用______（选填“三脚”或“两脚”）插头。
（2）电饭锅在煮饭过程中将______能转化为内能，锅内气体被密封，随着温度的升高，电饭锅内部气体压强变大，此时水的沸点______（选填“大于”“等于”或“小于”）100℃。
（3）某电饭锅的简化电路如图所示，当开关S闭合时，电饭锅处于______（选填“加热”或“保温”）状态，该电饭锅加热与保温功率之比为9:2，则R1:R2=______。
20．如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题
（1）三脚插头中较长的脚E与空调的________相连，对应的E孔与________相连。
（2）三脚插头上的E脚比其它两脚要长一些，这样设计有什么好处__________？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法__________。
21．甲图是一种即开即可以用热水的电热水龙头，乙图是它的电路原理图。旋转电热水龙头的手柄可带动切换开关在1、2、3之间接通对应的电路，从而实现冷水、温水、热水之间的切换.电热水龙头的部分参数如下表所示；
牌全自动电热水龙头
额定电压：220V 频率：50Hz 额定输入功率：2kW\3.5kW 电热效率：90% 短温保护：55
（1）插脚E所对应的插孔应该与______线相连，原因是______；
（2）开关处于位置1时，放出的水温最高，试求电热丝R1的阻值______
（3）当开关处于位置1、进水口的水温接近25℃时，超温保护器就切断了电路，试估算水龙头每分钟可以放出多少千克的热水______
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．当开关闭合时，如果指示灯损坏，插孔不能正常工作，插孔连接错误，故A不符合题意；
B．当开关闭合时，如果指示灯损坏，插孔不能正常工作，故B不符合题意；
CD．开关在干路上，控制指示灯与插孔，指示灯坏了，灯泡不亮，说明指示灯与插孔并联，两孔插座连接遵循左零右火中接地，故C不符合题意；D符合题意。
故选D。
2．D
【解析】
【详解】
ACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；
B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。
故选D。
3．C
【解析】
【分析】
由漏电保护器的铭牌可知：
①漏电保护器的额定电压是220V，最大电流是20A；
②额定漏电动作电流30mA表示：当漏电电流值达到30mA时，保护器即动作断开电源；
③额定漏电不动作电流15mA表示：在漏电电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行；
④漏电分断时间＜0.1s表示：从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s。
【详解】
A．从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s，故A错误；
BD．当漏电电流达到30mA，保护器即动作断开电源，保护器的工作与否，取决于电流的大小，与进户线的电压无关，故BD错误；
C．当漏电电流达到30mA时，漏电保护器会在0.1s内自动切断电路，故C正确。
故选C。
4．A
【解析】
【详解】
根据题意可知这是家庭电路的一部分，在家庭电路中电饭锅和台灯并联，A点在干路上，B、C两点在两条支路上；因并联电路中干路电流等于各支路电流之和，所以有
IA＝IB+IC
因此A处的电流最大，故A正确，BCD错误。
故选A。
5．D
【解析】
【详解】
A．方框1是电能表，位于进户线初始位置，故A错误；
B．根据“左零右火”可知，a进户线为火线，b进户线为零线，故B错误；
C．方框2是进户线的总开关，故C错误；
D．人触摸导线A的破损处，电流经人体流入地下，则漏电保护器会断开，故D正确。
故选D。
6．D
【解析】
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
7．B
【解析】
【详解】
当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三脚插头和三孔插座，使电流通过地线导入大地，防止触电的发生。故ACD不符合题意，B符合题意。
故选B。
8．B
【解析】
【分析】
【详解】
A．电影放映厅的灯同时亮、同时灭，但它们互不影响，故它们是并联的，故A错误；
B．电影放映机是利用凸透镜的物距在一倍焦距和二倍焦距之间时，成放大、倒立的实像的原理制成的，故B正确；
C．电影院的墙壁做成凸凹不平的蜂窝状，主要是因为声音在反射时能量会相互抵消，从而减弱声波的反射，增强听众的收听效果。故C错误；
D．色光的三原色是红绿蓝，电影院中的射灯发出黄光，黄光不是色光的三原色之一，故D错误；
故选B。
9．B
【解析】
【详解】
A．我国家庭电路中使用的是交流电，火线与零线之间的电压是220V，频率是50Hz，故A错误；
B．为了防止断开开关，用电器仍然带电，开关应串联在灯泡与火线之间，丁灯的安装时开关连接火线上，故B正确；
C．三孔插座的连接要求左孔接零线，右孔接火线，三孔接地线，图中三孔插座连接是正确的，两孔插座要求左孔接零线，右孔接火线，而图中是左孔接地线，右孔接零线，连接有误，故C错误；
D．用试电笔正确接触火线时，氖管可以发光，零线时不发光，图中M点为火线，氖管可以发光，N点为零线，试电笔的氖管不发光，故D错误。
故选B。
10．B
【解析】
【详解】
A．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；
BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；
D．闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。
故选B。
11．B
【解析】
【详解】
A．三孔插座应该上孔接地线左孔接零线，故A错误；
B．闸刀开关向下拉时断开电路，带保险丝的二孔插座左孔接零线，右孔接火线，保险丝接在火线上，故B正确；
C．带开关的灯泡，开关应该靠近火线，三孔插座应该上孔接地线左孔接零线，故C错误；
D．带开关的灯泡，开关应该靠近火线，故D错误。
故选B。
12．A
【解析】
【详解】
A．电路中两灯单独接在零火线之间，互不影响，是并联的，故A正确；
B．电灯甲的连接不符合安全用电，开关应接在火线和灯泡之间，故B错误；
C．由于它们是并联关系，所以电压相等，由公式可知，甲的电阻小，根据欧姆定律可知，通过甲灯的电流大，由P=UI可知，甲的实际功率大，因此，甲灯更亮一些，故C错误；
D．试电笔接触火线或者与火线接通的导体时氖管会发光，图中N点是零线上一点，不能让氖管发光，故D错误。
故选A。
13． 地 不能
【解析】
【详解】
[1]金属外壳的用电器工作时如果金属外壳与带电部分相连，就会导致金属外壳也带电，如果人不小心碰到可能引起触电，故家庭电路中金属外壳的用电器工作时必须接地线。
[2]零线和接地线与大地之间的电压均为0，验电笔接触零线与接地线时均不能发光，故无法区分零线与接地线。
14． 不能 火线
【解析】
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
15． 导体 开关短路
【解析】
【详解】
[1]人体能够导电，人体是导体，所以发现有人触电，绝对不能用手拉触电的人，否则也会触电。
[2]灯泡亮着，说明是通路，开关处于断开状态，说明开关被短路。
16． 甲 火
【解析】
【详解】
[1]使用测电笔时，手要与测电笔尾部的金属体接触，不能与笔尖的金属体接触，图甲中手与测电笔尾部的金属体接触，正确；图乙，手没有与测电笔尾部的金属体接触，不正确。
[2]使用测电笔辨别火线与零线时，使测电笔氖管发光的是火线，不发光的是零线。
17． 220 不超过36
【解析】
【详解】
(1)[1][2]家庭电路电压为220V，对人体的安全电压为不超过36V。
(2)[3]两灯并联后串联一个开关，组成一个支路，两个这样的支路并联就是教室中的电路，如图所示：
18． 金属外壳 0.02kW h
【解析】
【详解】
（1）首先辨别上面三根线地线、火线、零线．
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
如图所示：
（2）用三孔式插座时，它的接地线孔通过三脚插头与用电器的外壳相连，当用电器漏电时，地线将电流导入大地，所以使用三脚插头可以防止金属外壳的用电器意外带电引起人体触电．
（3）标有“3000r/（kW h）”的电能表转盘在3分钟内转过了60r，电路消耗电能为：．
19． 并联 三脚 电 大于 加热 2:7
【解析】
【详解】
（1）[1]家庭电路中各用电器应独立工作、互不影响，故电饭锅与电灯、电视机的连接方式是并联。
[2]为了用电安全，应使用三脚插头。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。
（2）[3]电流做功的过程就是电能转化为其它形式能的过程，电饭锅在煮饭过程中将电能转化为内能。
[4]一标准大气压下水的沸点是100℃，气压增大，沸点升高。电饭锅内气体被密封，随着电饭锅内部气体压强变大，温度升高，此时水的沸点大于100℃。
（3）[5]某电饭锅的简化电路如图所示，当开关S闭合时，R2短路，电路为R1的简单电路，S断开时，两电阻串联，根据串联电阻的规律，开关闭合时电路的电阻较小，根据，电路的功率较大，电饭锅处于加热状态。
[6]两电阻串联时为保温状态，由可知，电压不变时，电功率与电阻成反比，已知该电饭锅加热与保温功率之比为9:2，结合串联电阻的规律有
即
故
R1:R2=2:7
20． 金属外壳 地线#大地 插头插入插座时，用电器的金属外壳先与地线相连，拔出时，金属外壳后与地线断开，可以防止因用电器漏电而引发的触电事故 随手关灯等
【解析】
【分析】
【详解】
（1）[1][2]较长的脚E与空调的金属外壳相连，这样能够保证E与电线最先相连，若发生漏电事故，电流可以经过金属外壳后经E流入大地，从而避免了触电事故；三角插座中，接线原则是左零右火，中接地，中间较长的角接地线。
（2）[3]这么设计的好处是插头插入插座时，用电器的金属外壳先与地线相连，拔出时，金属外壳后与地线断开，可以防止因用电器漏电而引发的触电事故。
（3）[4] 一种节约电能，即降低电能的损耗，即及时关闭不用的用电器，比如随手关灯，关电视机。
21． 地 防止金属外壳带电引起触电事故
【解析】
【分析】
【详解】
（1）[1][2]三脚插头的插脚E与用电器外壳相连，当三脚插头插入三孔插座时，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
（2）[3]开关处于位置1时，放出的水温最高，说明R2对应的是“热水”档，则当开关处于位置2时，电路为R1的简单电路，电热水龙头处于“温水”档，此时的额定功率为2kW，由可得
（3）[4]超温保护器就切断了电路说明热水的温度接近55℃，当开关处于位置1时，电热水龙头的功率为3.5kW，1min消耗的电能
水吸收的热量
根据可得每分钟放出热水的质量
