2021-2022学年鲁科版（2019）选择性必修第二册第四章第1节电磁波的产生
挑战学霸
一、单选题
1． 在如图所示的LC电磁振荡电路中，若想增大电磁振荡的频率，可采取的措施是（ ）
A．保持电感器的电感不变，只增大电容器的电容 B．保持电容器的电容不变，只增大电感器的电感
C．同时增大电感器的电感和电容器的电容 D．同时减少电感器的电感和电容器的电容
2． 如图甲为电容器上极板电量q随时间t在一个周期内的变化图像，如图乙为LC振荡电路的某一状态，则（ ）
A．t1时刻线圈中自感电动势为零
B．t1~t2时间内回路内的电流为顺时针
C．t2~t3中某时刻与图乙状态相对应
D．图乙中电容器极板间电场能逐渐减小
3． 现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备。电子感应加速器主要由上、下电磁铁磁极和环形真空室组成。当电磁铁绕组通以变化的电流时会产生变化的磁场，穿过真空室所包围的区域内的磁通量也随时间变化，这时真空室空间内就产生感生电场，电子将在感生电场作用下得到加速。如图所示（上方为侧视图，下方为真空室的俯视图），当电磁铁绕组通以图中所示的电流时，电子被“约束”在半径为R的圆周上沿顺时针方向运动，下列说法正确的是（ ）
A．电磁铁绕组中的电流必须持续增大
B．电子感应加速器是利用磁场对电子的洛伦兹力作用使电子加速的
C．电磁铁绕组中通以恒定的电流时，真空室中的电子仍能得到加速
D．根据楞次定律可知，电子在感生电场中的受力方向与电场方向相同

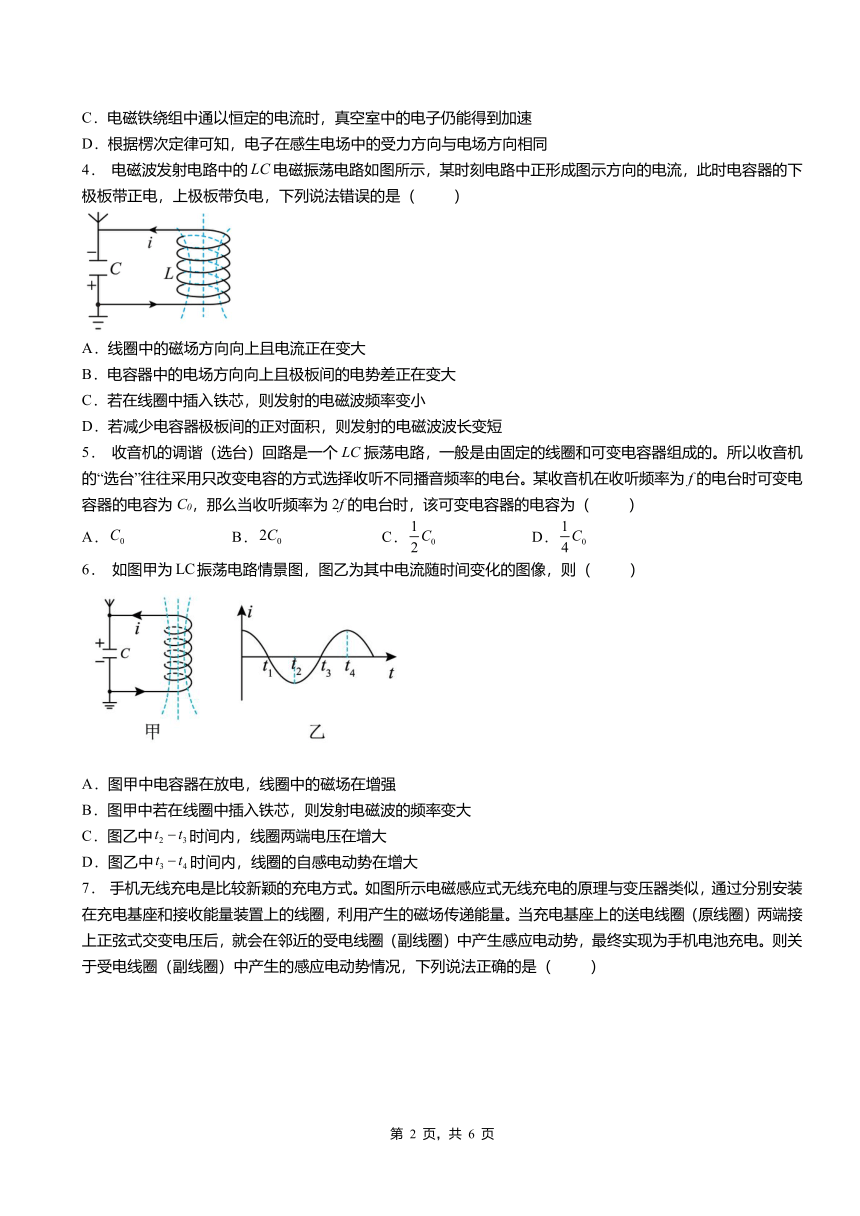

4． 电磁波发射电路中的电磁振荡电路如图所示，某时刻电路中正形成图示方向的电流，此时电容器的下极板带正电，上极板带负电，下列说法错误的是（ ）
A．线圈中的磁场方向向上且电流正在变大
B．电容器中的电场方向向上且极板间的电势差正在变大
C．若在线圈中插入铁芯，则发射的电磁波频率变小
D．若减少电容器极板间的正对面积，则发射的电磁波波长变短
5． 收音机的调谐（选台）回路是一个LC振荡电路，一般是由固定的线圈和可变电容器组成的。所以收音机的“选台”往往采用只改变电容的方式选择收听不同播音频率的电台。某收音机在收听频率为f的电台时可变电容器的电容为C0，那么当收听频率为2f的电台时，该可变电容器的电容为（ ）
A． B． C． D．
6． 如图甲为振荡电路情景图，图乙为其中电流随时间变化的图像，则（ ）
A．图甲中电容器在放电，线圈中的磁场在增强
B．图甲中若在线圈中插入铁芯，则发射电磁波的频率变大
C．图乙中时间内，线圈两端电压在增大
D．图乙中时间内，线圈的自感电动势在增大
7． 手机无线充电是比较新颖的充电方式。如图所示电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈（原线圈）两端接上正弦式交变电压后，就会在邻近的受电线圈（副线圈）中产生感应电动势，最终实现为手机电池充电。则关于受电线圈（副线圈）中产生的感应电动势情况，下列说法正确的是（ ）
A．受电线圈（副线圈）中的感应电动势恒定不变
B．受电线圈（副线圈）中的感应电动势周期性变化
C．受电线圈（副线圈）中的感应电动势大小不变、极性不断变化
D．受电线圈（副线圈）中的感应电动势极性不变、大小不断变化
8． LC振荡电路中电容器上极板电量q随时间t在一个周期内的变化图线如图甲所示，某时刻线圈中的磁感应强度方向和极板间的电场强度方向如图乙所示。下列说法正确的是（ ）
A．t1时刻线圈中自感电动势最小 B．t2时刻线圈中电流方向不发生变化
C．t1~t2中某时刻与图乙状态相对应 D．t3~t4时间内回路中的电流为逆时针方向
9． 如图为LC振荡电路，某时刻，电容器上极板带正电，线圈中电流产生的磁场方向向上，此时刻下列说法中正确的是（ ）
A．电容器正在充电
B．电感线圈中的磁场能正在增加
C．电感线圈中的电流正在减小
D．该时刻自感电动势正在阻碍电流减小
10．如图所示，某振荡电路中，L是电阻不计的电感线图，C是电容器。该振荡电路在某一时刻的电场和磁场方向如图所示。不计电磁波的辐射损失，则下列说法正确的是（ ）
A．该时刻电容器正在充电
B．该时刻电路中电流正在减小
C．该时刻电场能正在向磁场能转化
D．该振荡电路磁场能量变化的周期为
二、多选题
11．如图所示，2020年11月13日，万米深潜器“奋斗者号”再次深潜至地球的最深处——马里亚纳海沟。借助无线电波、激光等传输信号，实现深潜器舱内和海底作业的电视直播。下列选项正确的是（ ）
A．在海水中，无线电波无法传播，所以要借助激光传输信号
B．无线电波、激光都是横波
C．信号传输到电视台实现直播的过程中无时间延迟
D．麦克斯韦通过实验证实了电磁波的存在，带来了通信技术的快速发展
12．下列说法正确的是（ ）
A．恒定电流能够在周围空间产生稳定的磁场
B．稳定电场能够在周围空间产生稳定的磁场
C．均匀变化的电场能够在周围空间产生稳定的磁场
D．均匀变化的电场和磁场互相激发，形成由近及远的电磁波
13．以下关于机械波与电磁波的说法中，正确的是（ ）
A．机械波与电磁波，本质上是一致的
B．机械波的波速只与介质有关，而电磁波在介质中的波速，不仅与介质有关，而且与电磁波的频率有关
C．机械波可能是纵波，而电磁波必定是横波
D．它们都可发生干涉、衍射现象
14．关于电磁波，下列说法中正确的是（ ）。
A．电磁波既可以在介质中传播，也可以在真空中传播
B．赫兹预言了电磁波的存在，麦克斯韦通过实验发现了电磁波
C．电磁波在真空中传播时，频率和波长的乘积是一个恒量
D．振荡电路的固有频率越低，发射电磁波的本领越大
15．下列说法中正确的是（ ）
A．周期性变化的电场可以产生周期性变化的磁场
B．若有一小段通电导体在某点不受磁场力的作用，则该点的磁感应强度一定为0
C．麦克斯韦最早通过实验证实了电磁波的存在
D．磁感应强度是用来表示磁场强弱的物理量
三、解答题
16．运用能量守恒定律说明为什么只含有电阻器和电容器的电路或者只含有电阻器和自感线圈的电路都不可能产生电磁振荡。
17．（1）麦克斯韦的电磁理论主要有两个基本观点是
（2）在探究磁场产生电流的条件时，做了下面实验：由线圈，电流表构成的闭合回路．磁场提供：条形磁铁．请填写观察到现象
2021-2022学年鲁科版（2019）选择性必修第二册第四章第1节电磁波的产生（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A B D C B B B C
二、多选题
题号 11 12 13 14 15
答案 AB AC BCD AC AD
三、解答题
16．在电路中，电荷和电流以及与之相联系的电场和磁场周期性地变化，同时相应的电场能和磁场能在储能元件中不断转换的现象，如果只由电阻器和电容器的电路组成的电路中，电流的大小和方向周期性变化，电容器极板上的电荷也周期性地变化，相应的电容内储存的电场能和电感内储存的磁场能不断相互转换，由于开始时储存的电场能或磁场能既无损耗又无电源补充能量，电流和电荷的振幅都不会衰减，而今只有电阻和电容的电路或者只含有电阻器和自感线圈的电路，那么不会出现电场能和磁场能相互转化，因此不可能产生电磁振荡。
17．（1）变化的磁场产生电场；变化的电场产生磁场 （2）偏转 不偏转 偏转
