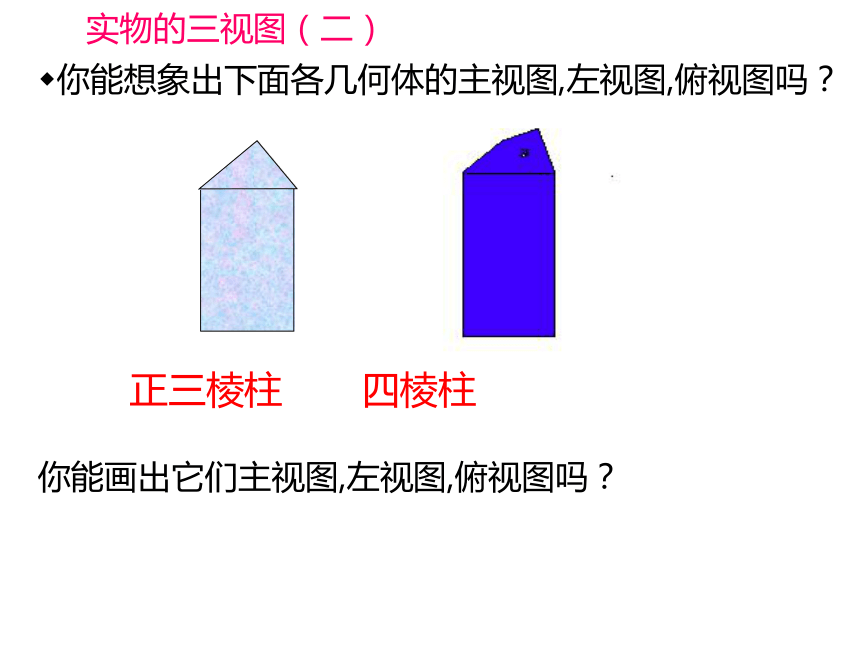

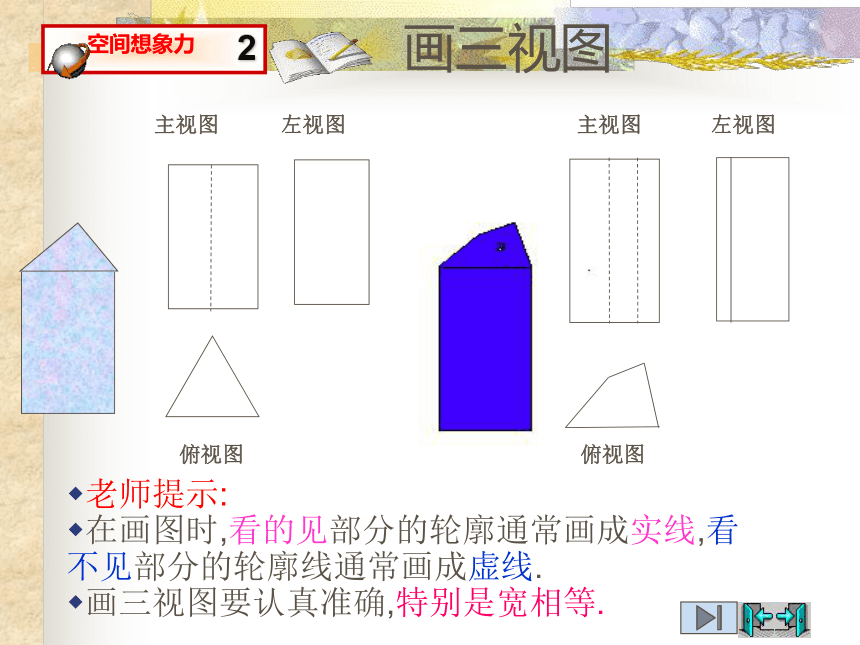

课件22张PPT。第二课时 视图(2)济宁附中 李涛实物的三视图(二)你能想象出下面各几何体的主视图,左视图,俯视图吗? 正三棱柱 四棱柱你能画出它们主视图,左视图,俯视图吗?画三视图主视图左视图俯视图老师提示:
在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.
画三视图要认真准确,特别是宽相等.主视图左视图俯视图1. 三视图位置有规定,
左上:主视图 右边:左视图
下方:俯视图 总结:如何画一个物体的三视图?2. 三视图顺序:(1)画主视图,(2)在主视图的正下面画出俯视图,(3)在主视图的平右边画出左视图.3.三种视图的大小: 主、俯视图要长对正,主、左视图要高平齐,左、俯视图要宽相等.注意:(1)实线与虚线的画法 : 含有棱的几何体,它的棱在三视图中也要画出来.如果是看得见的棱,用实线画出,看不见的用虚线.(2)画对称物体(或由旋转得到的几何体)的视图时,要先画
物体的对称轴(虚线)或中心线,用点画线表示(可擦去).

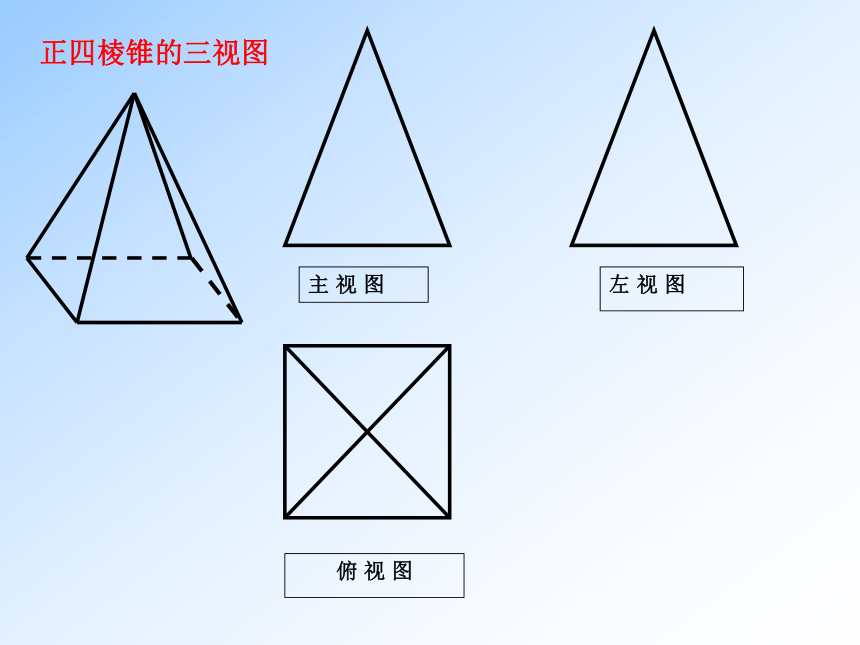

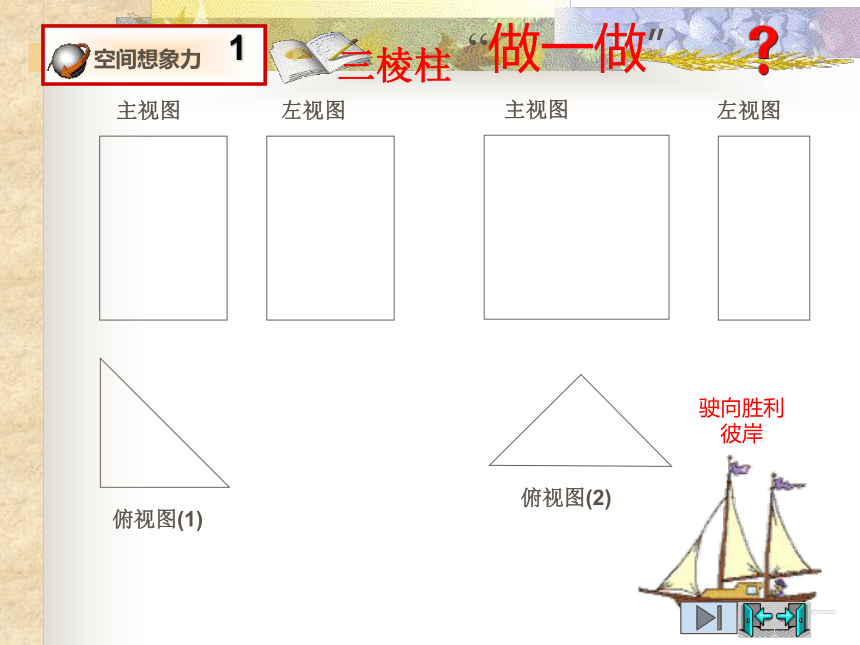

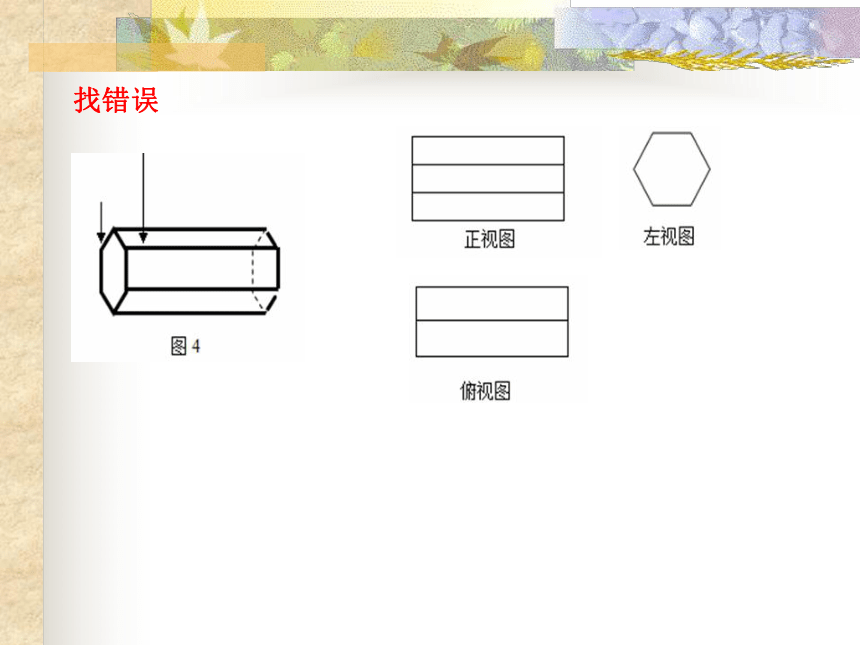

找错误正四棱锥的三视图“做一做”已知俯视图,画出它的主视图,左视图.例:下图是底面为等腰直角三角形的三棱柱的俯视图(1)、(2)和底面等腰梯形的四棱柱的俯视图(3)、(4),尝试画出它的主视图和左视图,并与同伴交流.“做一做”三棱柱“做一做”四棱柱“三视图”已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图,并与同伴交流.3、画出下列几何体的三视图:
主视图左视图俯视图4、画出下列几何体的三视图:已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图。巩固练习 加强理解5、画出图中正六棱柱的三视图:3cm探索新知(2)仔细观察,找出它们之间的关系。
高平齐长对正宽相等
祝你学习进步

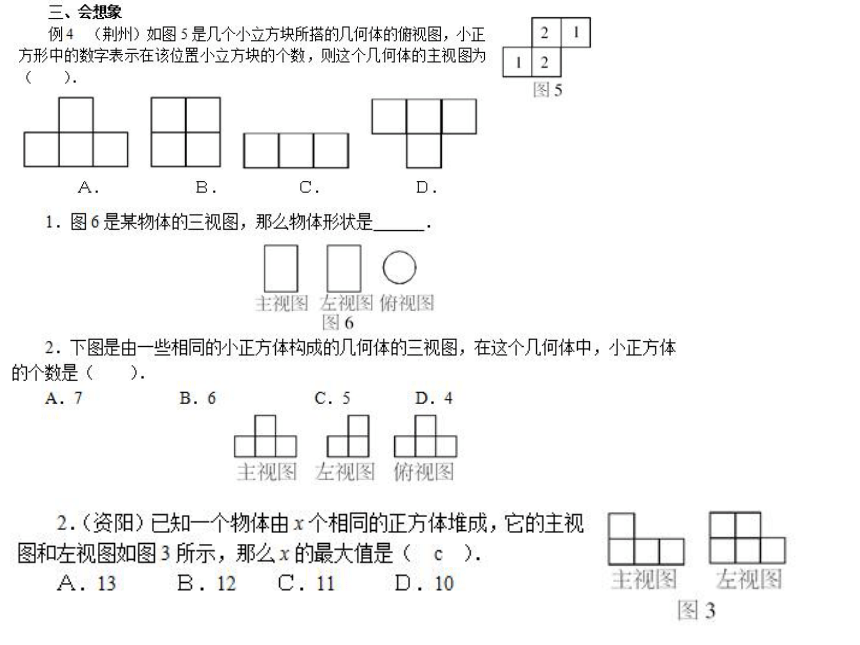

谢谢合作 由三视图描述实物形状,画出物体表面展开图(2) 由三视图描述实物形状,画出物体表面展开图(2)主视图左视图俯视图
