课件33张PPT。横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼济宁学院附中 李涛左视图

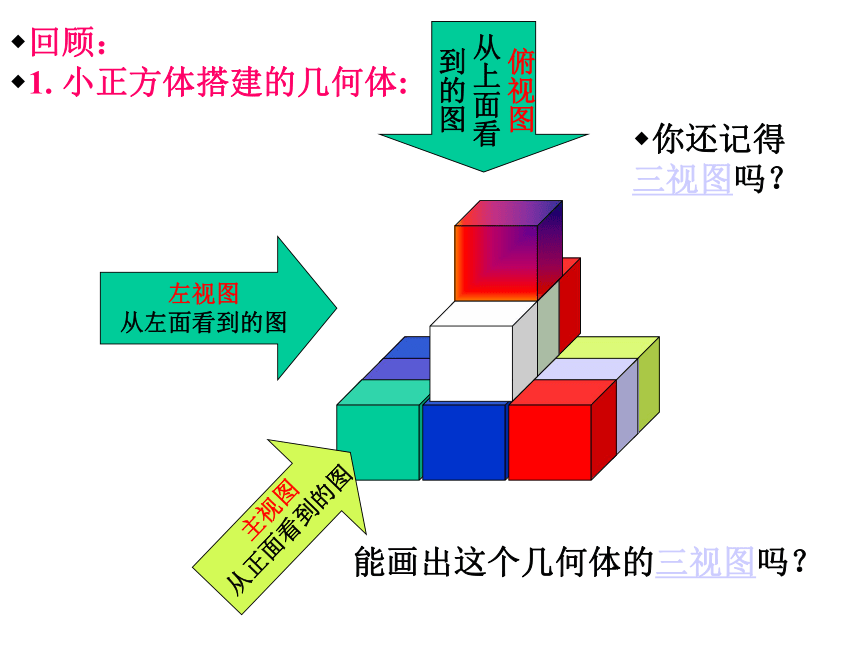

从左面看到的图回顾:

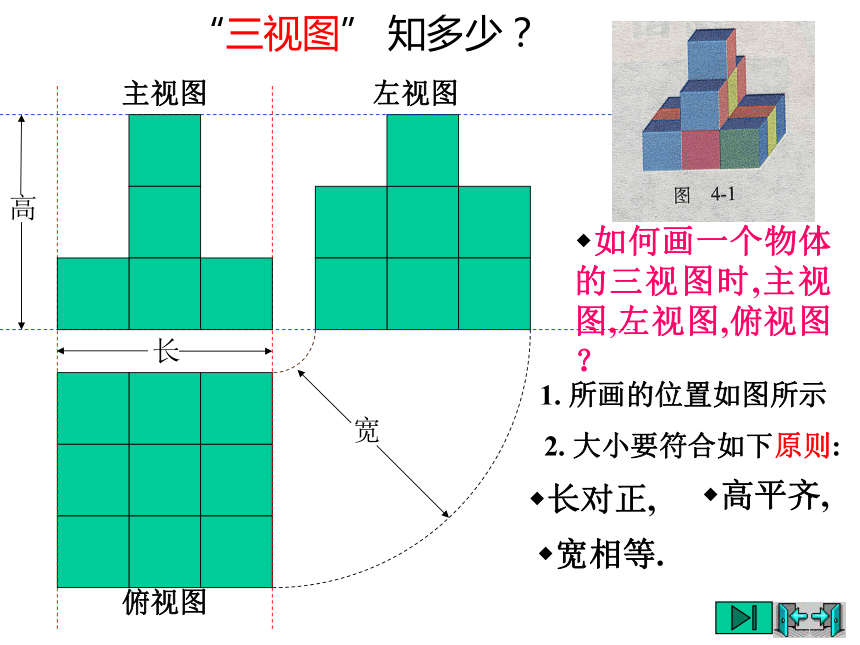

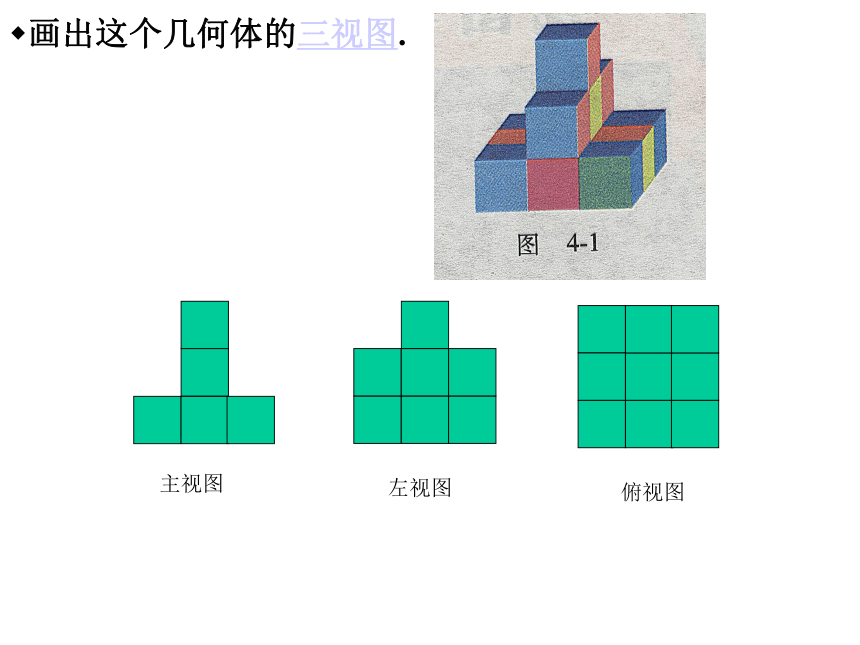

1. 小正方体搭建的几何体:你还记得三视图吗?能画出这个几何体的三视图吗?左视图主视图俯视图画出这个几何体的三视图.“三视图” 知多少?如何画一个物体的三视图时,主视图,左视图,俯视图?长对正,高平齐,宽相等.1. 所画的位置如图所示

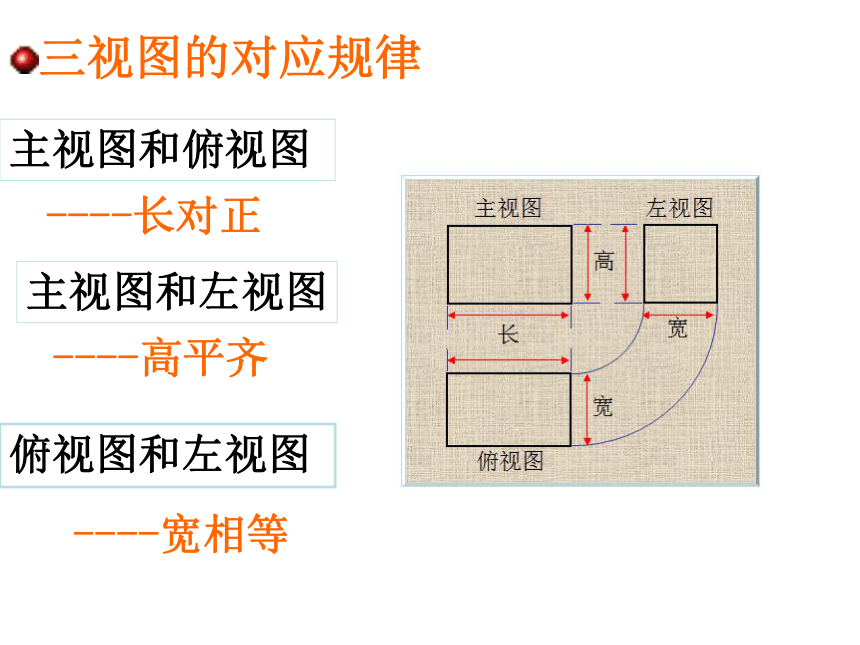

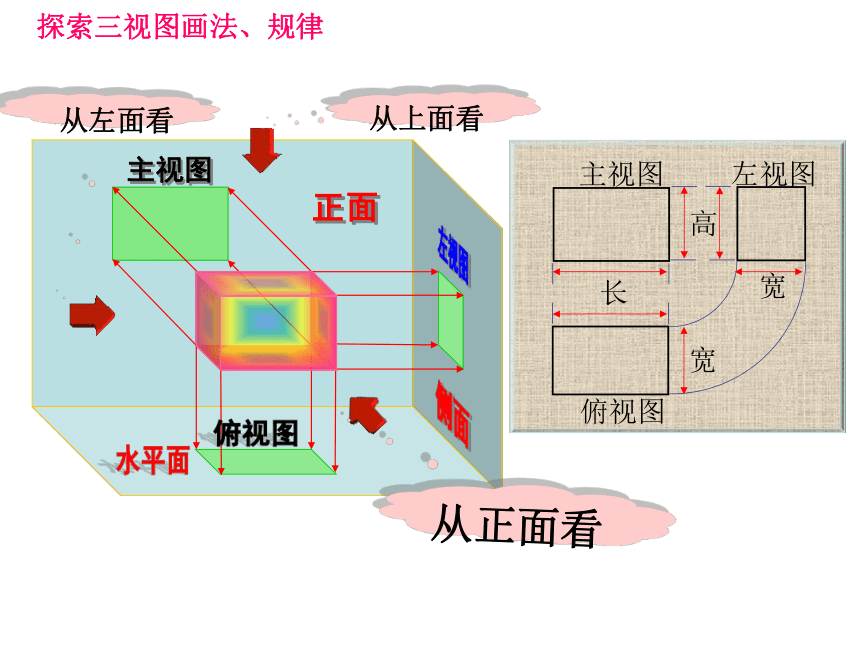

2. 大小要符合如下原则:主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图探索三视图画法、规律三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对正----高平齐----宽相等错误的三视图

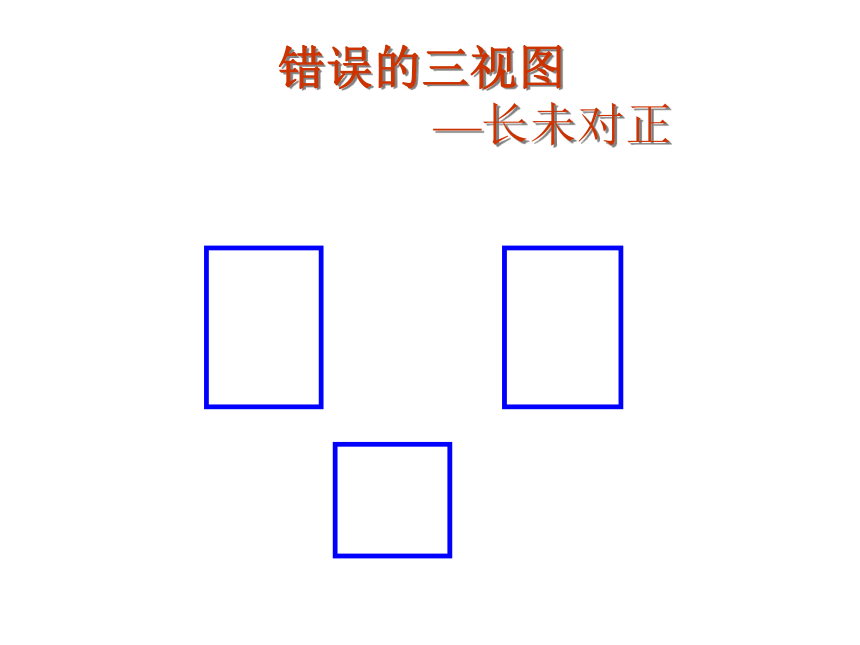

—长未对正错误的三视图

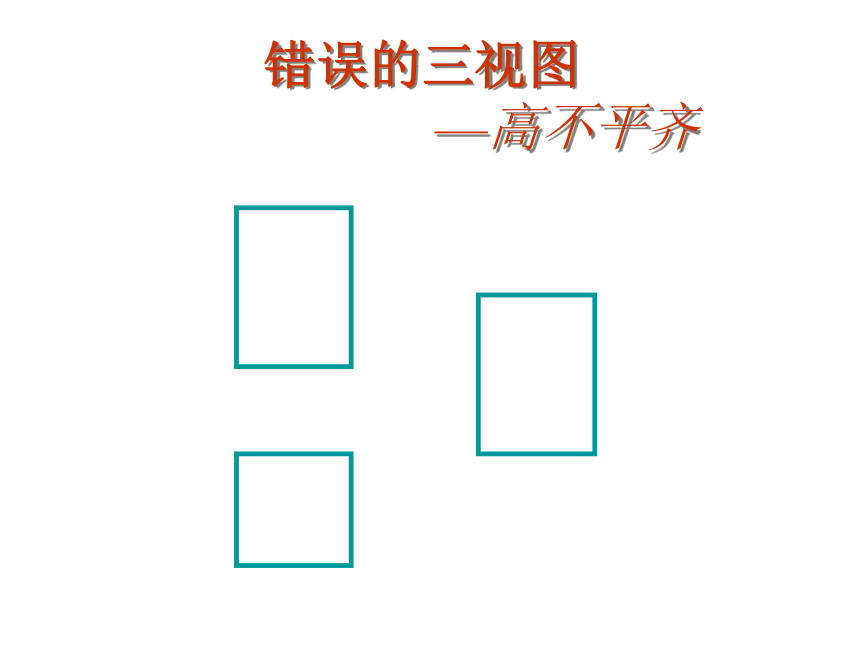

—高不平齐错误的三视图

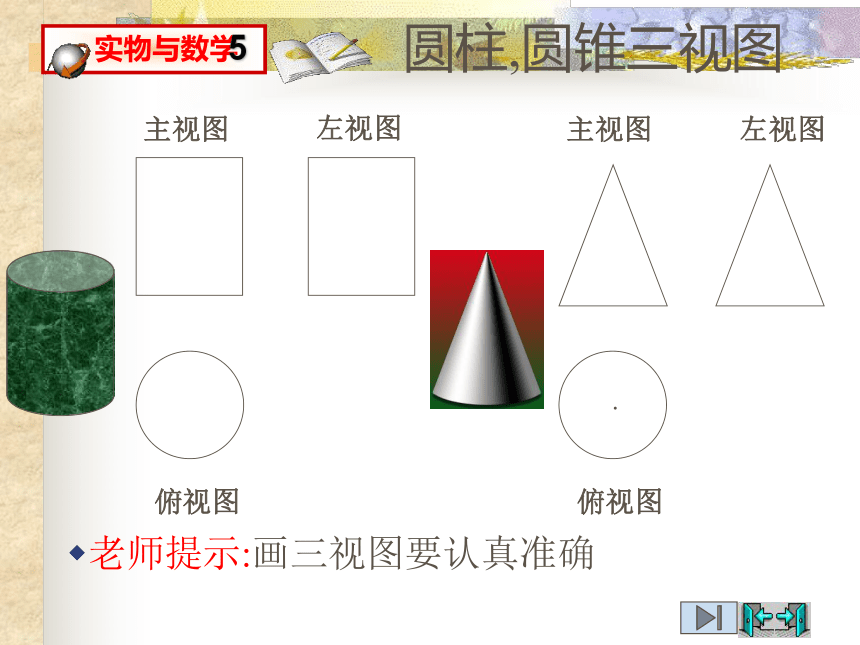

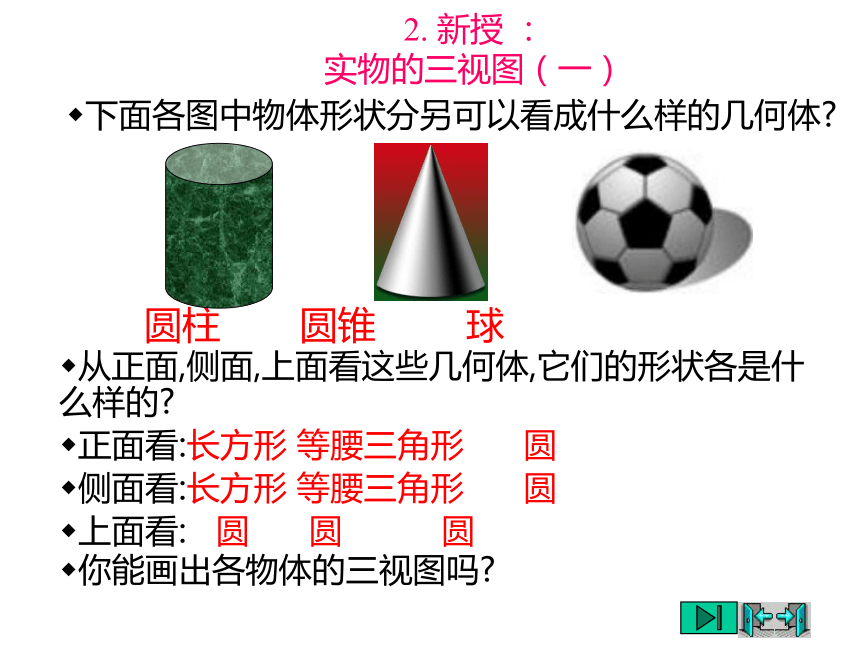

—宽不相等高平齐长对正宽相等画一画2. 新授 : 实物的三视图(一)下面各图中物体形状分另可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方形 等腰三角形 圆侧面看:长方形 等腰三角形 圆上面看: 圆 圆 圆你能画出各物体的三视图吗?圆柱,圆锥三视图主视图左视图俯视图老师提示:画三视图要认真准确主视图左视图俯视图球的三视图老师提示:画三视图要认真准确主视图左视图俯视图1. 三视图位置有规定,
左上:主视图 右边:左视图
下方:俯视图 总结:如何画一个物体的三视图?2. 三视图顺序:(1)画主视图,(2)在主视图的正下面画出俯视图,(3)在主视图的平右边画出左视图.3.三种视图的大小: 主、俯视图要长对正,主、左视图要高平齐,左、俯视图要宽相等.注意:(1)画对称物体(或由旋转得到的几何体)的视图时,
要先画物体的对称轴(虚线)或中心线,用点画线表.
画一画蒙古包下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体,请画出这个几何体的三种视图.你与小明的做法相同吗?主视图左视图俯视图拓展:简单组合体的三视图正视图侧视图俯视图简单组合体的三视图注意:不可见的轮廓线,用虚线画出。 正视图侧视图俯视图简单组合体的三视图主视图左视图俯视图※随堂练习:1、找出图中每一物品所对应的主视图:4、根据下列主视图和俯视图,找出对应的物体。主视图俯视图12343、画出图中各物体的主视图、左视图和俯视图:第一幅第二幅第三幅下列是空心圆柱的圆柱的两种视图,哪个有错误?为什么?
主视图俯视图2、将两个圆盘、一个茶叶、一个皮球和一个蒙古包如图的方式摆放在一起,其主视图是( )D下面所给的三视图表示什么几何体?圆锥下列是一个物体的三视图,请描述出它的形状主视图左视图俯视图三棱锥下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体? 一个几何体,如果确定了它的形状,则它的正视图、俯视图和左视图是惟一确定的.相反却不成立,即给出一个几何体的三视图,原几何体的形状有时并不能惟一确定.回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置:主视图 左视图
俯视图
大小:长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.挑战“自我”如图,粗线表示嵌在玻璃正方体内的一根铁丝,请画出该正方体的三视图: 与同伴交流你的看法和具体做法.主视图 左视图 俯视图 画下例几何体的三视图延伸拓展
