初中物理粤沪版九年级上 第十三章探究简单电路学情评估（含答案）

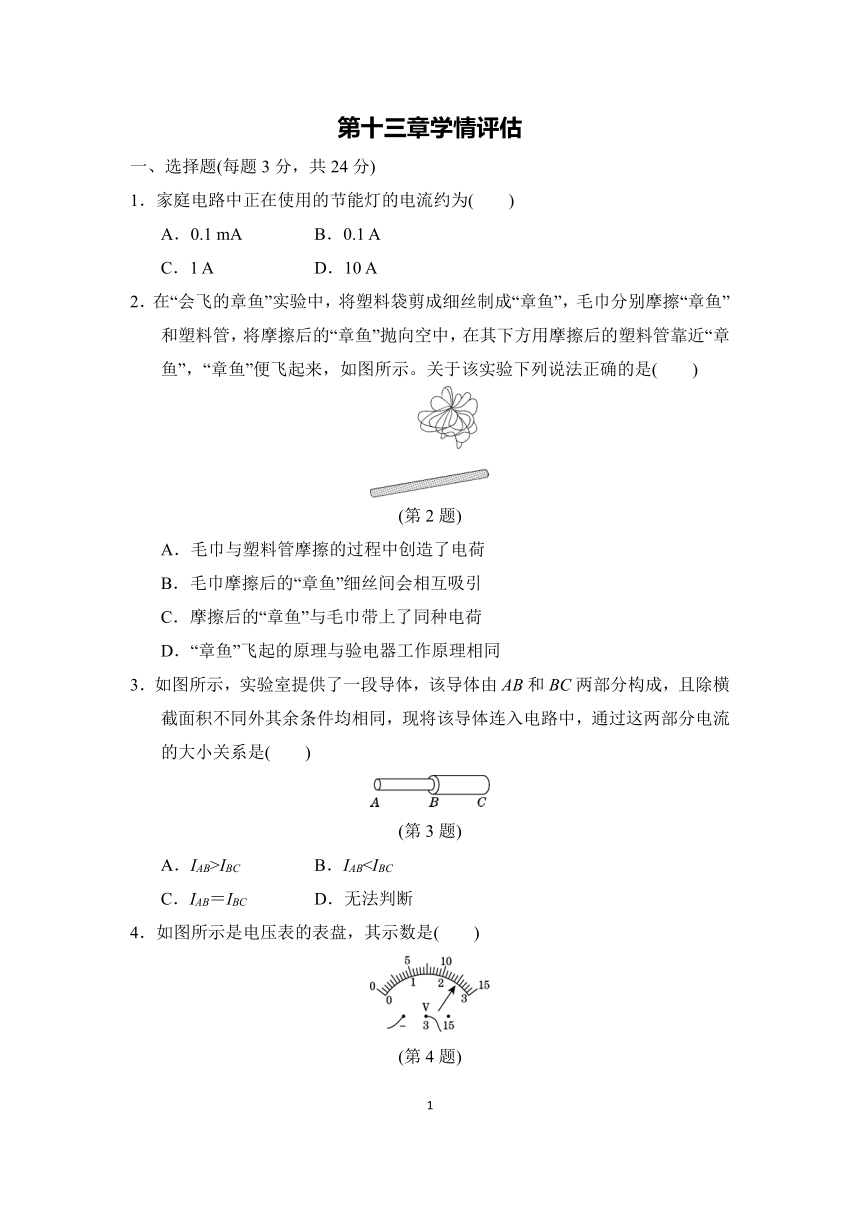

第十三章学情评估
一、选择题(每题3分，共24分)
1．家庭电路中正在使用的节能灯的电流约为(　　)
A．0.1 mA B．0.1 A
C．1 A D．10 A
2．在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是(　　)
INCLUDEPICTURE"22XQ16.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ16.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ16.tif" \* MERGEFORMATINET
(第2题)
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
3．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的大小关系是(　　)
INCLUDEPICTURE"加电1.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\加电1.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\加电1.tif" \* MERGEFORMATINET
(第3题)
A．IAB>IBC B．IABC．IAB＝IBC D．无法判断
4．如图所示是电压表的表盘，其示数是(　　)
INCLUDEPICTURE"22XQ18.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ18.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ18.tif" \* MERGEFORMATINET
(第4题)
A．2.05 V B．2.5 V
C．10.5 V D．12.5 V

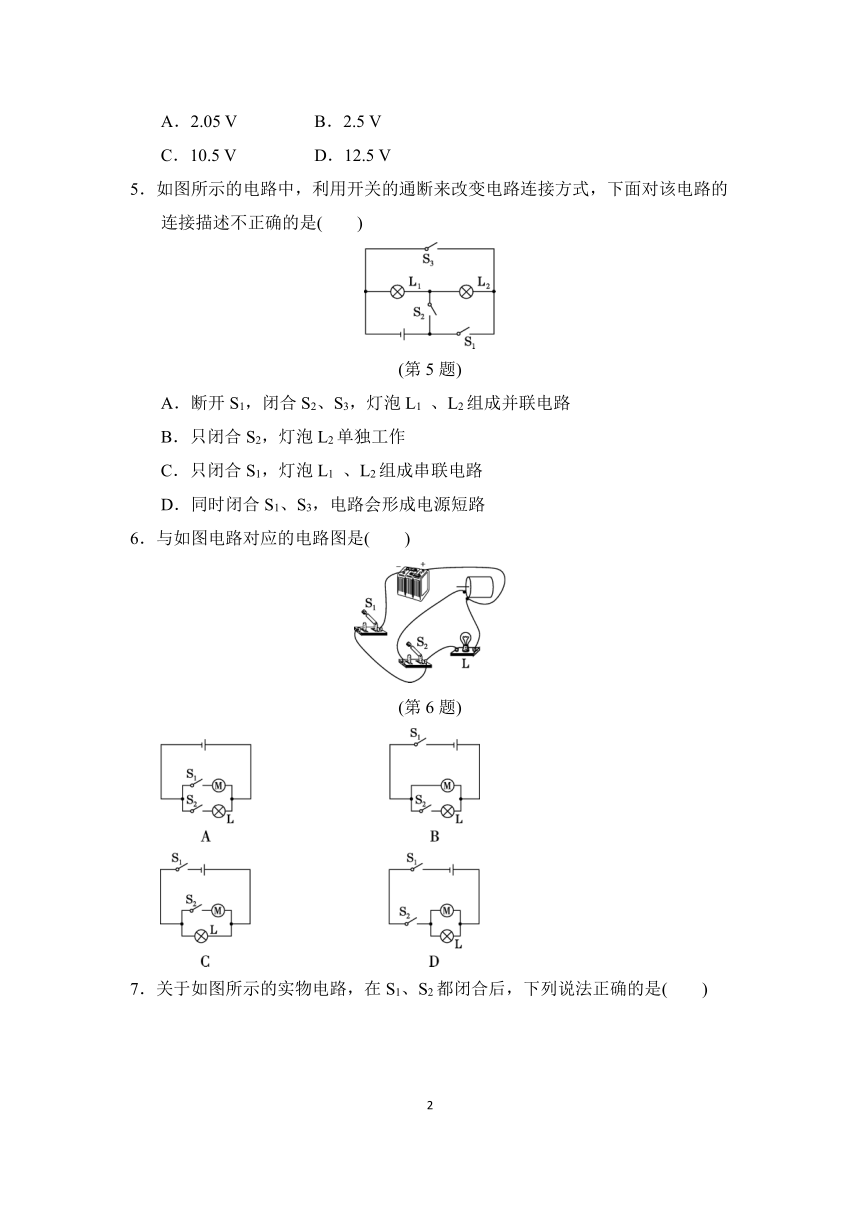

5．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是(　　)
INCLUDEPICTURE"22XQ19.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ19.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ19.tif" \* MERGEFORMATINET
(第5题)
A．断开S1，闭合S2、S3，灯泡L1 、L2组成并联电路
B．只闭合S2，灯泡L2单独工作
C．只闭合S1，灯泡L1 、L2组成串联电路
D．同时闭合S1、S3，电路会形成电源短路
6．与如图电路对应的电路图是(　　)
INCLUDEPICTURE"22XQ20.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ20.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ20.tif" \* MERGEFORMATINET
(第6题)
INCLUDEPICTURE"22XQ21.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ21.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ21.tif" \* MERGEFORMATINET

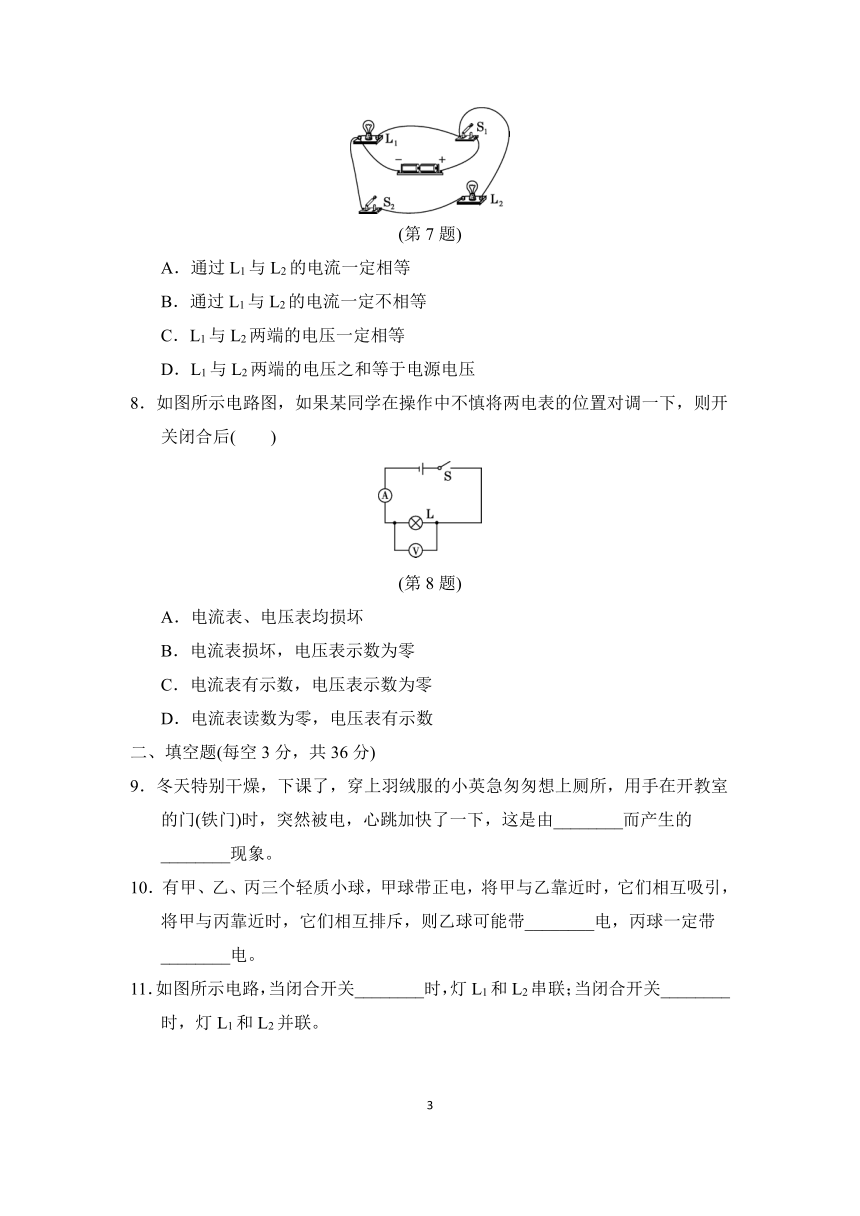

7．关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是(　　)
INCLUDEPICTURE"22XQ22.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ22.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ22.tif" \* MERGEFORMATINET
(第7题)
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
8．如图所示电路图，如果某同学在操作中不慎将两电表的位置对调一下，则开关闭合后(　　)
INCLUDEPICTURE"22XQ23.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ23.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ23.tif" \* MERGEFORMATINET
(第8题)
A．电流表、电压表均损坏
B．电流表损坏，电压表示数为零
C．电流表有示数，电压表示数为零
D．电流表读数为零，电压表有示数
二、填空题(每空3分，共36分)
9．冬天特别干燥，下课了，穿上羽绒服的小英急匆匆想上厕所，用手在开教室的门(铁门)时，突然被电，心跳加快了一下，这是由________而产生的________现象。
10．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙靠近时，它们相互吸引，将甲与丙靠近时，它们相互排斥，则乙球可能带________电，丙球一定带________电。

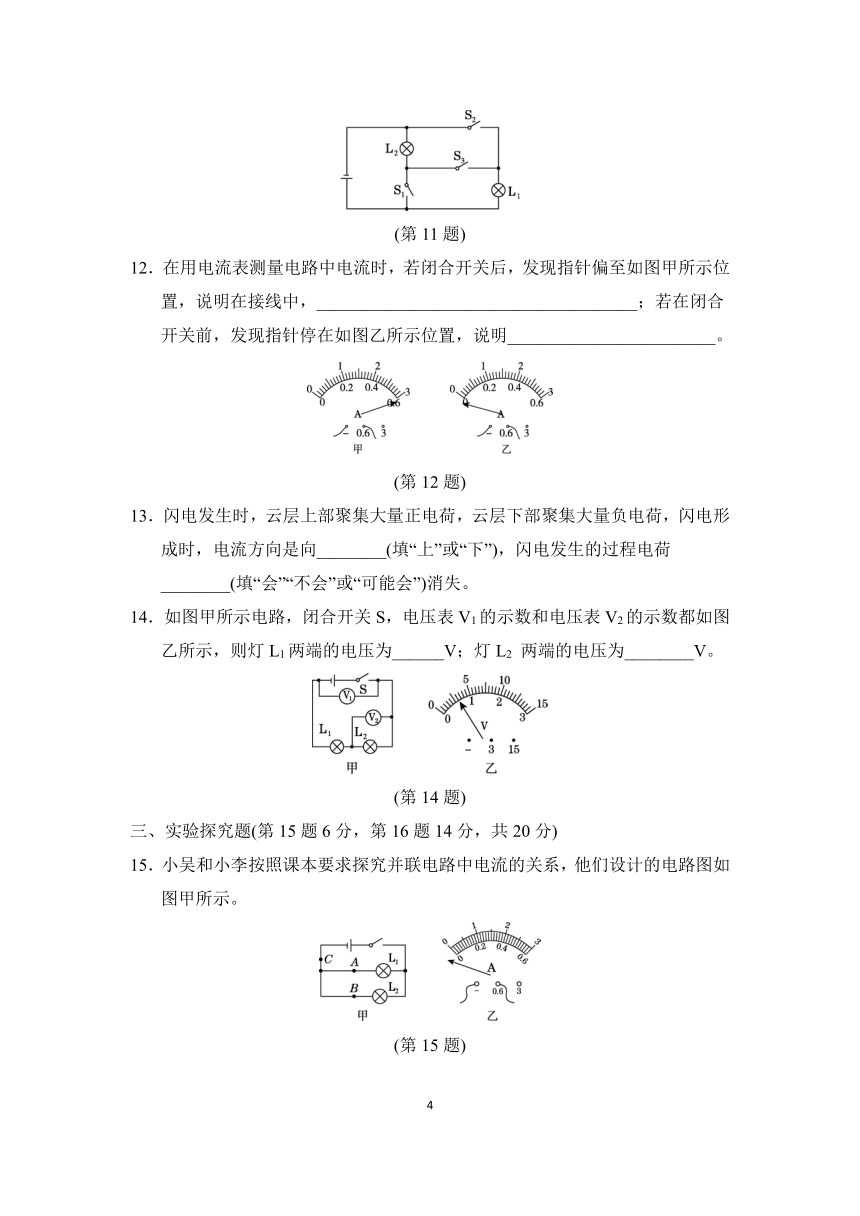

11．如图所示电路，当闭合开关________时，灯L1和L2串联；当闭合开关________时，灯L1和L2并联。
INCLUDEPICTURE"22XQ24.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ24.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ24.tif" \* MERGEFORMATINET
(第11题)
12．在用电流表测量电路中电流时，若闭合开关后，发现指针偏至如图甲所示位置，说明在接线中，_____________________________________；若在闭合开关前，发现指针停在如图乙所示位置，说明________________________。
INCLUDEPICTURE"22XQ25.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ25.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ25.tif" \* MERGEFORMATINET
(第12题)
13．闪电发生时，云层上部聚集大量正电荷，云层下部聚集大量负电荷，闪电形成时，电流方向是向________(填“上”或“下”)，闪电发生的过程电荷________(填“会”“不会”或“可能会”)消失。
14．如图甲所示电路，闭合开关S，电压表V1的示数和电压表V2的示数都如图乙所示，则灯L1两端的电压为______V；灯L2 两端的电压为________V。
INCLUDEPICTURE"22XQ26.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ26.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ26.tif" \* MERGEFORMATINET
(第14题)
三、实验探究题(第15题6分，第16题14分，共20分)
15．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示。
INCLUDEPICTURE"22XQ27.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ27.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ27.tif" \* MERGEFORMATINET
(第15题)
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
(1)在试触时，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是________________，小吴随后改正了连接。
(2)在实验过程中闭合开关发现灯L1不工作，L2工作，调换两灯的位置后，L1仍不工作，L2继续工作，该电路存在的问题是________________。
(3)正确连接电路后，小李测量了A、B、C三处的电流值，测量数据如上表，在分析数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是________________。
16．小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
INCLUDEPICTURE"J24.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\J24.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\J24.tif" \* MERGEFORMATINET
(第16题)
UAB/V UBC/V UAC/V
1.4 1.4 2.8
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在上表中。
分析实验数据得出两个实验结论：
①串联电路两端的总电压________各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论②错误的原因是____________________________________________，另外，小明的实验在设计方案上还存在另一个不足之处是____________________________________________。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这种做法________(填“能”或“不能”)测出L2两端的电压，理由是______________________________。
四、计算题(第17题10分，第18题10分，共20分)
17．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为多少？
INCLUDEPICTURE"22XQ28.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ28.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ28.tif" \* MERGEFORMATINET
(第17题)
18．如图所示的电路中，电源电压是12 V且保持不变，当开关S闭合时，电压表V1的示数为6 V，电压表V2的示数为9.8 V，则三只灯泡L1、L2、L3两端的电压分别是多少？
INCLUDEPICTURE"22XQ29.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ29.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ29.tif" \* MERGEFORMATINET
　(第18题)
答案
一、1.B　2.D　3.C　4.B　5.B　6.C　7.C　8.D
二、9.摩擦；放电　10.负；正　11.S3；S1、S2
12．电流表量程选小了；电流表使用前未调零
13．下；不会　14.2.4；0.6
三、15.(1)正、负接线柱接反了
(2)灯L1断路　
(3)小李选用的灯泡规格相同
16．(1)调零 　 (2)L2断路(或L1短路) 　(3)①等于
(4)选用相同规格的灯泡做实验；只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性
(5)不能；电压表的正、负接线柱接反了
四、17.解：经分析可知，电流表A1选择的量程是0～3 A，分度值为0.1 A，所以电流表A1的示数为I＝1.2 A，即干路电流为1.2 A；电流表A2选择的量程是0～0.6 A，分度值是0.02 A，所以电流表A2的示数为I2＝0.24 A，即通过灯L2的电流为0.24 A；通过灯L1的电流大小为I1＝I－I2＝1.2 A－0.24 A＝0.96 A。
18．解：等效电路图如下：
INCLUDEPICTURE"22XQ89.tif" INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ89.tif" \* MERGEFORMATINET
(第18题)
由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压。
设三只灯泡的电压分别为U1、U2、U3，所以有：
U1＋U2＋U3＝12 V··············①
U1＋U2＝6 V···················②
U2＋U3＝9.8 V··················③
联立①②③，解得：U1＝2.2 V，U2＝3.8 V，U3＝6 V。
