初中物理粤沪版九年级上 第十四章探究欧姆定律学情评估（含答案）

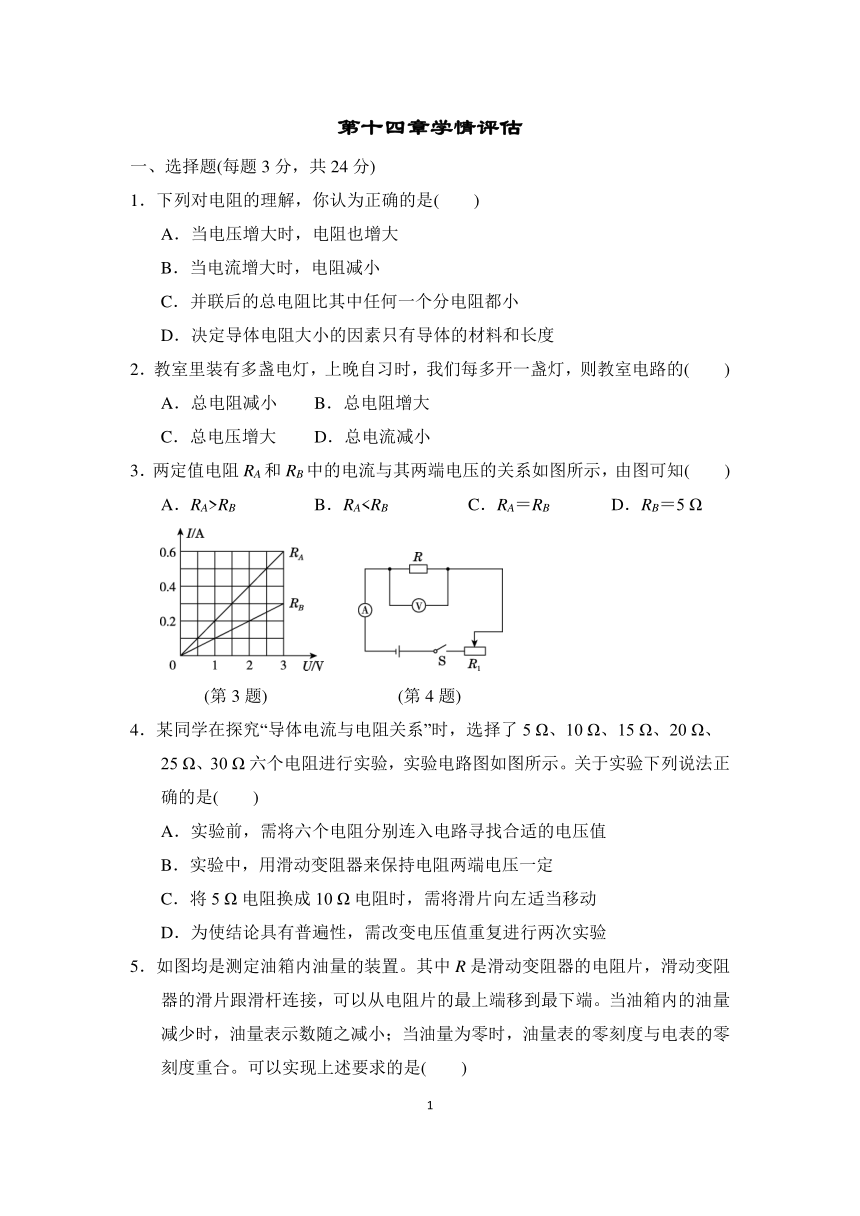

第十四章学情评估
一、选择题(每题3分，共24分)
1．下列对电阻的理解，你认为正确的是(　　)
A．当电压增大时，电阻也增大
B．当电流增大时，电阻减小
C．并联后的总电阻比其中任何一个分电阻都小
D．决定导体电阻大小的因素只有导体的材料和长度
2．教室里装有多盏电灯，上晚自习时，我们每多开一盏灯，则教室电路的(　　)
A．总电阻减小 B．总电阻增大
C．总电压增大 D．总电流减小
3．两定值电阻RA和RB中的电流与其两端电压的关系如图所示，由图可知(　　)
A．RA>RB B．RAINCLUDEPICTURE"22XQ44.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ44.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ44.tif" \* MERGEFORMATINET INCLUDEPICTURE"22XQ44-1.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ44-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ44-1.tif" \* MERGEFORMATINET
(第3题)　 　 (第4题)
4．某同学在探究“导体电流与电阻关系”时，选择了5 Ω、10 Ω、15 Ω、20 Ω、25 Ω、30 Ω六个电阻进行实验，实验电路图如图所示。关于实验下列说法正确的是(　　)
A．实验前，需将六个电阻分别连入电路寻找合适的电压值
B．实验中，用滑动变阻器来保持电阻两端电压一定
C．将5 Ω电阻换成10 Ω电阻时，需将滑片向左适当移动
D．为使结论具有普遍性，需改变电压值重复进行两次实验

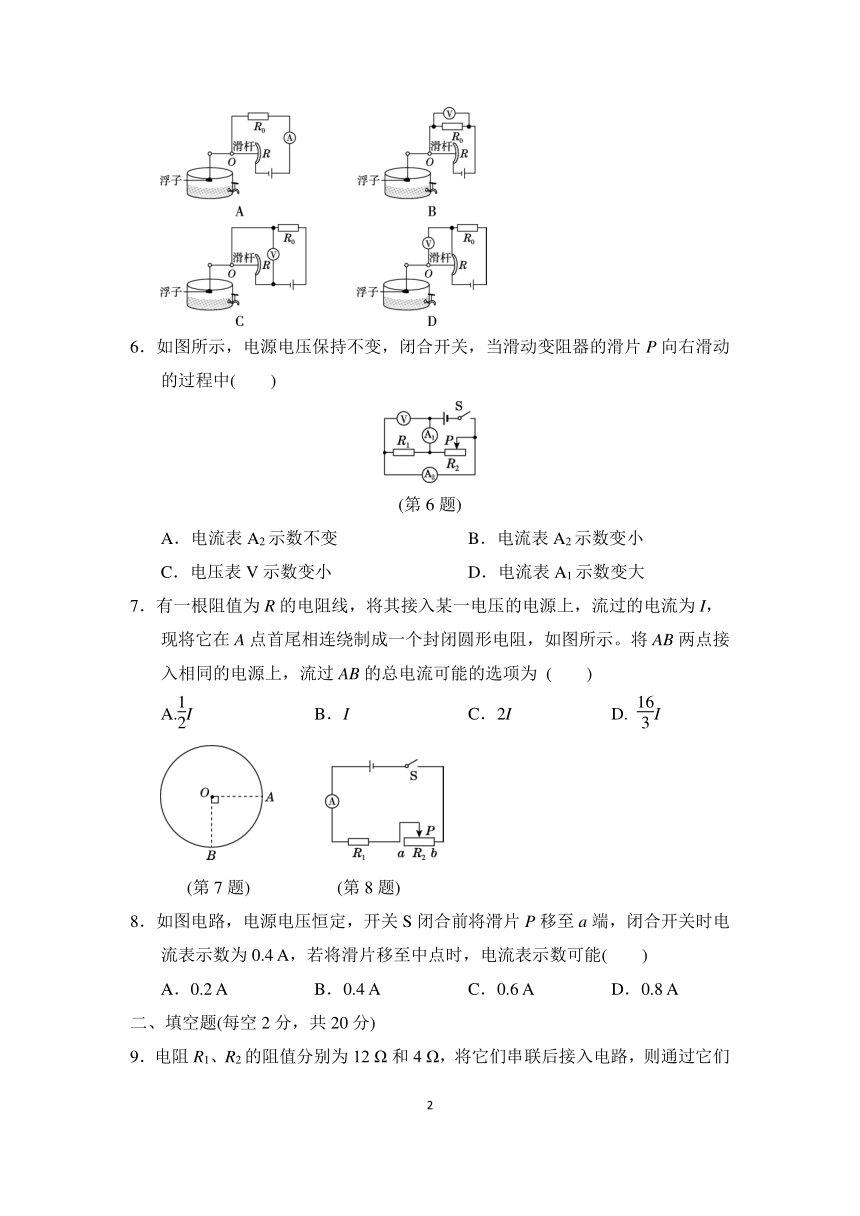

5．如图均是测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，可以从电阻片的最上端移到最下端。当油箱内的油量减少时，油量表示数随之减小；当油量为零时，油量表的零刻度与电表的零刻度重合。可以实现上述要求的是(　　)
INCLUDEPICTURE"22XQ45.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ45.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ45.tif" \* MERGEFORMATINET
6．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中(　　)
INCLUDEPICTURE"加电2.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\加电2.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\加电2.tif" \* MERGEFORMATINET
(第6题)
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
7．有一根阻值为R的电阻线，将其接入某一电压的电源上，流过的电流为I，现将它在A点首尾相连绕制成一个封闭圆形电阻，如图所示。将AB两点接入相同的电源上，流过AB的总电流可能的选项为 (　　)
A.I B．I C．2I D. I
INCLUDEPICTURE"22XQ47.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ47.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ47.tif" \* MERGEFORMATINET INCLUDEPICTURE"22XQ48.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ48.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ48.tif" \* MERGEFORMATINET
(第7题)　　 　　 (第8题)
8．如图电路，电源电压恒定，开关S闭合前将滑片P移至a端，闭合开关时电流表示数为0.4 A，若将滑片移至中点时，电流表示数可能(　　)
A．0.2 A B．0.4 A C．0.6 A D．0.8 A
二、填空题(每空2分，共20分)

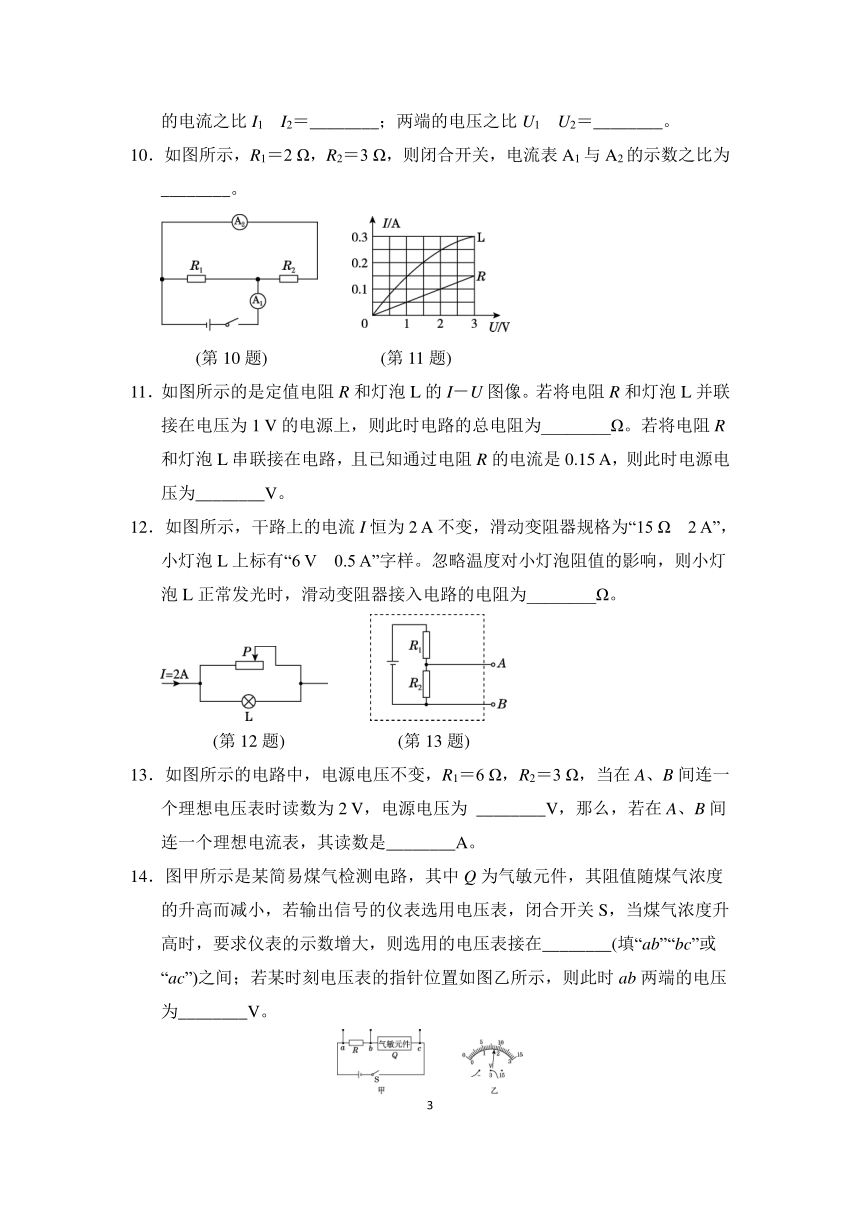

9．电阻R1、R2的阻值分别为12 Ω和4 Ω，将它们串联后接入电路，则通过它们的电流之比I1?I2＝________；两端的电压之比U1?U2＝________。
10．如图所示，R1＝2 Ω，R2＝3 Ω，则闭合开关，电流表A1与A2的示数之比为________。
INCLUDEPICTURE"22XQ49.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ49.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ49.tif" \* MERGEFORMATINET INCLUDEPICTURE"22XQ50.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ50.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ50.tif" \* MERGEFORMATINET
(第10题)　 　 (第11题)
11．如图所示的是定值电阻R和灯泡L的I－U图像。若将电阻R和灯泡L并联接在电压为1 V的电源上，则此时电路的总电阻为________Ω。若将电阻R和灯泡L串联接在电路，且已知通过电阻R的电流是0.15 A，则此时电源电压为________V。
12．如图所示，干路上的电流I恒为2 A不变，滑动变阻器规格为“15 Ω　2 A”，小灯泡L上标有“6 V　0.5 A”字样。忽略温度对小灯泡阻值的影响，则小灯泡L正常发光时，滑动变阻器接入电路的电阻为________Ω。
INCLUDEPICTURE"22XQ51.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ51.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ51.tif" \* MERGEFORMATINET INCLUDEPICTURE"22XQ52.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ52.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ52.tif" \* MERGEFORMATINET
(第12题)　　 (第13题)
13．如图所示的电路中，电源电压不变，R1＝6 Ω，R2＝3 Ω，当在A、B间连一个理想电压表时读数为2 V，电源电压为 ________V，那么，若在A、B间连一个理想电流表，其读数是________A。
14．图甲所示是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小，若输出信号的仪表选用电压表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则选用的电压表接在________(填“ab”“bc”或“ac”)之间；若某时刻电压表的指针位置如图乙所示，则此时ab两端的电压为________V。
INCLUDEPICTURE"22XQ53.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ53.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ53.tif" \* MERGEFORMATINET
(第14题)
三、实验探究题(第15题6分，第16题12分，第17题15分，共33分)

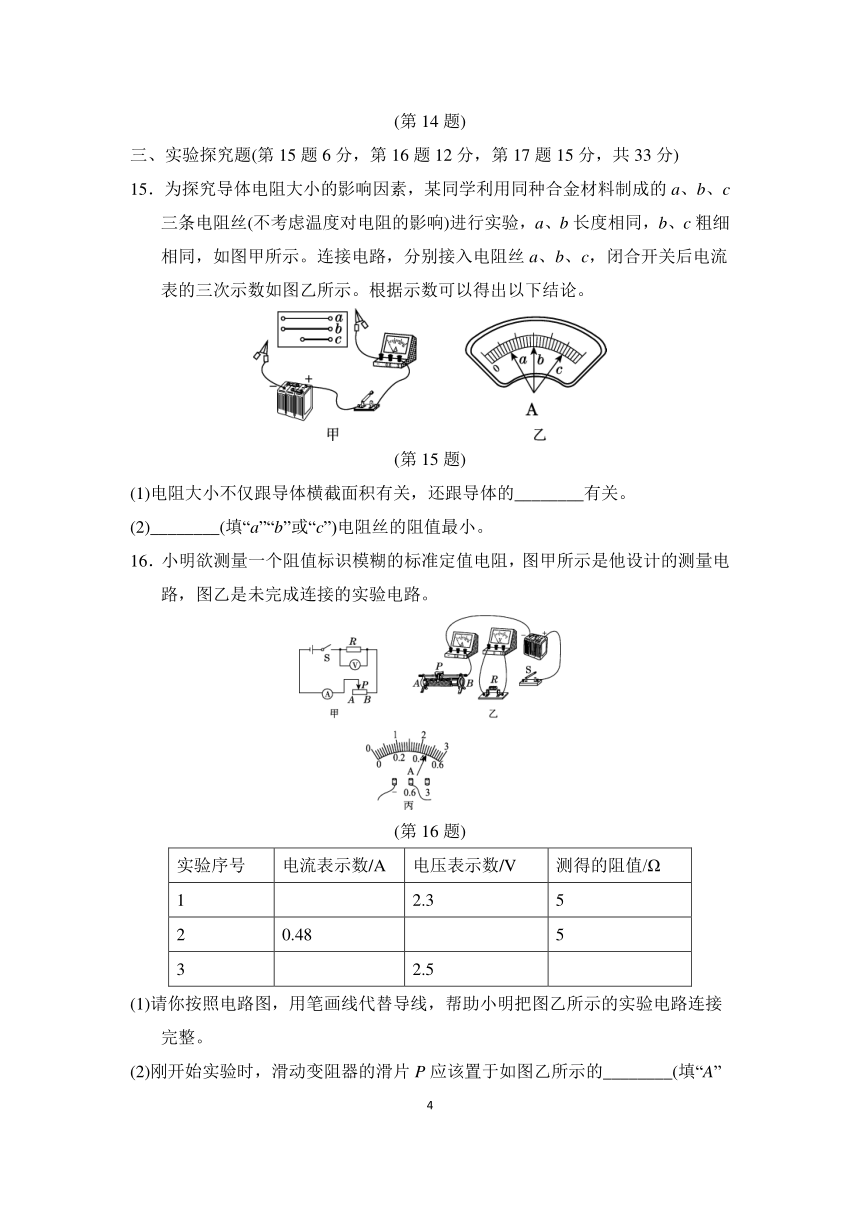

15．为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝(不考虑温度对电阻的影响)进行实验，a、b长度相同，b、c粗细相同，如图甲所示。连接电路，分别接入电阻丝a、b、c，闭合开关后电流表的三次示数如图乙所示。根据示数可以得出以下结论。
INCLUDEPICTURE"22XQ54.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ54.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ54.tif" \* MERGEFORMATINET
(第15题)
(1)电阻大小不仅跟导体横截面积有关，还跟导体的________有关。
(2)________(填“a”“b”或“c”)电阻丝的阻值最小。
16．小明欲测量一个阻值标识模糊的标准定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路。
INCLUDEPICTURE"22XQ55.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ55.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ55.tif" \* MERGEFORMATINET
(第16题)
实验序号 电流表示数/A 电压表示数/V 测得的阻值/Ω
1 2.3 5
2 0.48 5
3 2.5
(1)请你按照电路图，用笔画线代替导线，帮助小明把图乙所示的实验电路连接完整。
(2)刚开始实验时，滑动变阻器的滑片P应该置于如图乙所示的________(填“A”或“B”)端。
(3)某次实验时，电流表接0～0.6 A的量程，示数如图丙所示，则流过电阻R的电流为________A。
(4)如表为小明做本次实验的表格，但并不完整，则第三次实验时电流表的示数应为________A。
17．小明在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压保持4.5 V不变，定值电阻R的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω，滑动变阻器R1、电压表、电流表、开关各1只，导线若干。
INCLUDEPICTURE"22XQ56.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ56.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ56.tif" \* MERGEFORMATINET
(第17题)
(1)按图甲连接电路后，闭合开关前，将滑动变阻器的滑片P移到最________(填“左”或“右”)端，闭合开关后，发现电流表有示数，电压表无示数，若电路故障只出现在R和R1上，则电路故障是________。
(2)排除故障后，将R＝5 Ω的定值电阻接入电路，调节滑动变阻器的滑片，直到电流表示数为0.4 A时，读出电压表示数，将测得的数据填入相关表格。将R＝ 5 Ω电阻换成R＝10 Ω电阻，接下来的操作是：闭合开关，将滑动变阻器的滑片P向________(填“左”或“右”)移动到适当位置，将测得的数据填入相关表格。
(3)分别将其他电阻依次替换R，重复(2)操作步骤进行实验，根据所测数据绘出如图乙I－R图像，并得出结论：________________________________；本次实验中滑动变阻器接入电路中的阻值不小于________Ω。
四、计算题(第18题10分，第19题13分，共23分)
18．如图甲所示电路中，电源电压U＝6 V，电阻R1＝30 Ω，闭合开关S，当滑动变阻器滑片P滑至某处时，电路中的电流表示数如图乙所示。求：
INCLUDEPICTURE"22XQ57.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ57.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ57.tif" \* MERGEFORMATINET
(第18题)
(1)通过R1的电流。
(2)此时滑动变阻器R接入的阻值。
19．如图所示电路，电源电压为4.5 V，将“3 V　0.3 A”的灯泡接到CD之间。
(1)开关闭合前，滑片P应放在哪一端？理由是什么？
(2)调节滑片P使灯泡正常发光时，电流表的示数为0.5 A，求滑动变阻器的最大阻值。
INCLUDEPICTURE"22XQ58.tif" INCLUDEPICTURE "D:\\方正转Word\\9物HY\\22XQ58.tif" \* MERGEFORMATINET INCLUDEPICTURE "F:\\22秋\\9年级\\9物HY\\点训九物HY3.25\\文件\\22XQ58.tif" \* MERGEFORMATINET
(第19题)
答案
一、1.C　2.A　3.B　4.B　5.D　6.A　7.D
8．C　点拨：开关S闭合前将滑片P移至a端，闭合开关时，R1和R2的最大阻值串联，电源电压U＝I(R1＋R2)＝0.4 A×(R1＋R2)，若将滑片移至中点时，滑动变阻器接入电路的阻值变为原来的一半，总电阻变小，根据欧姆定律可知总电流变大，大于0.4 A，设此时电流表的示数为I′，电源电压U＝I′(R1＋)，I′＝＝0.4 A×<0.4 A×2＝0.8 A，故电流表示数的范围为0.4 A二、9.1∶1；3∶1　
10．5∶2　
11．5；4　
12．4
13．6；1
点拨：当在A、B间连一个理想电压表时，R1与R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以，R1与R2两端的电压之比：
＝＝＝＝，则电源的电压：U＝U1＋U2＝3U2＝3×2 V＝6 V；
若在A、B间连一个理想电流表，R2被短路，电流表测R1的电流，此时电路中的电流：I′＝＝＝1 A。
14．ab；1.7　点拨：由题意可知，当煤气浓度升高时，气敏元件Q的阻值减小，电路的总电阻变小，由I＝可知，电路中的电流增大，电阻R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，气敏电阻Q两端的电压减小，按要求，仪表的示数增大，说明电压表接在ab间；由图乙知电压表的量程为0～3 V，分度值为0.1 V，示数为1.7 V。
三、15.(1)长度　(2)c
16．(1)解：如图所示。
(第16题)
(2)A　
(3)0.46　
(4)0.5
17．(1)右；R短路　(2)右
(3)电压一定时，电流与电阻成反比；6.25
四、18.解：由电路图可知，闭合开关，R1与R并联，电流表A测干路电流。
(1)因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1＝＝＝0.2 A。
(2)电流表选用的量程为0～0.6 A，分度值为0.02 A，电流表A的示数I＝0.3 A，并联电路干路电流等于各支路电流之和，则通过R的电流：I2＝I－I1＝0.3 A－0.2 A＝0.1 A，滑动变阻器连入电路的阻值：R2＝＝＝60 Ω。
19．解：(1)将“3 V　0.3 A”的灯泡接到CD之间，若滑片位于最右端，闭合开关，灯泡和滑动变阻器并联接入电路，并联电路各支路两端电压相等，都等于电源电压，电源电压4.5 V，灯泡的额定电压3 V，灯泡可能被烧坏，若滑片位于最左端，灯泡被短路，所以开关闭合前，滑片应位于最左端。
(2)调节滑片P使灯泡正常发光时，灯泡与滑动变阻器的部分电阻并联后与剩余部分电阻串联接入电路，电流表测干路电流，此时通过灯泡的电流为0.3 A，并联电路干路中电流等于各支路电流之和，所以通过滑动变阻器左段的电流：I1＝I－IL＝0.5 A－0.3 A＝0.2 A，由欧姆定律可得该部分的电阻：R1＝＝＝＝15 Ω，串联电路总电压等于各部分两端的电压之和，所以滑动变阻器右段的电压：U2＝U－UL＝4.5 V－3 V＝1.5 V，该部分电路的电阻：R2＝＝＝3 Ω，所以滑动变阻器的最大阻值：R＝R1＋R2＝15 Ω＋3 Ω＝18 Ω。
