(共27张PPT)
杠杆
第12章 第1节 第2课时

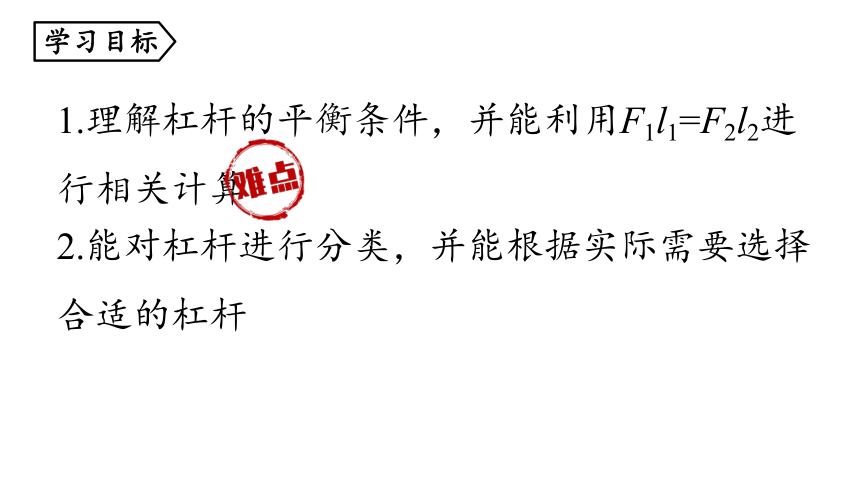

2.能对杠杆进行分类,并能根据实际需要选择合适的杠杆
1.理解杠杆的平衡条件,并能利用F1l1=F2l2进行相关计算

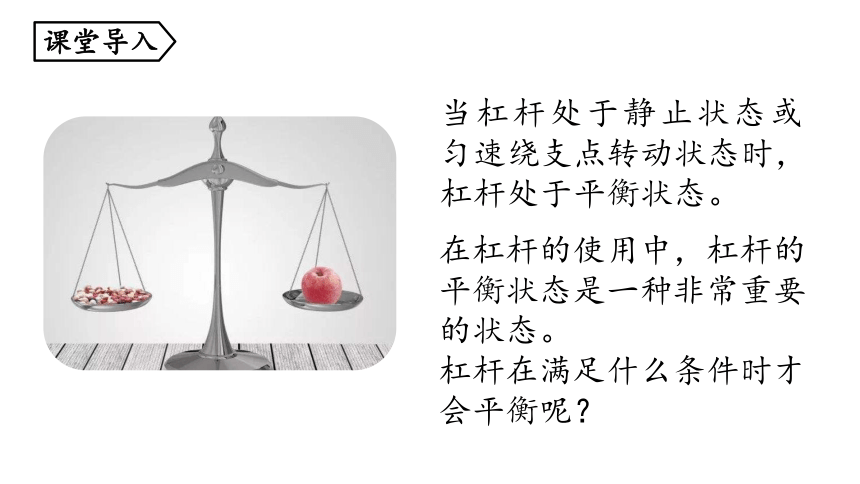

在杠杆的使用中,杠杆的平衡状态是一种非常重要的状态。
杠杆在满足什么条件时才会平衡呢?
当杠杆处于静止状态或匀速绕支点转动状态时,杠杆处于平衡状态。

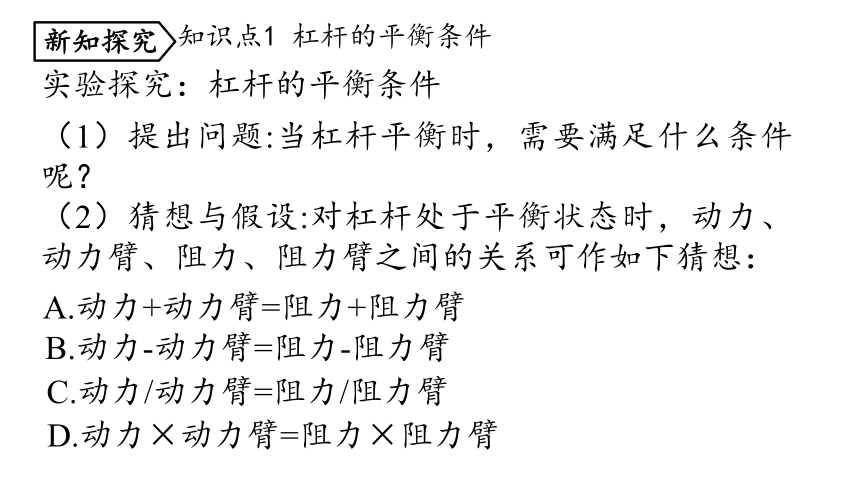

(1)提出问题:当杠杆平衡时,需要满足什么条件呢?
(2)猜想与假设:对杠杆处于平衡状态时,动力、动力臂、阻力、阻力臂之间的关系可作如下猜想:
实验探究:杠杆的平衡条件
A.动力+动力臂=阻力+阻力臂
B.动力-动力臂=阻力-阻力臂
C.动力/动力臂=阻力/阻力臂
D.动力×动力臂=阻力×阻力臂
知识点1 杠杆的平衡条件

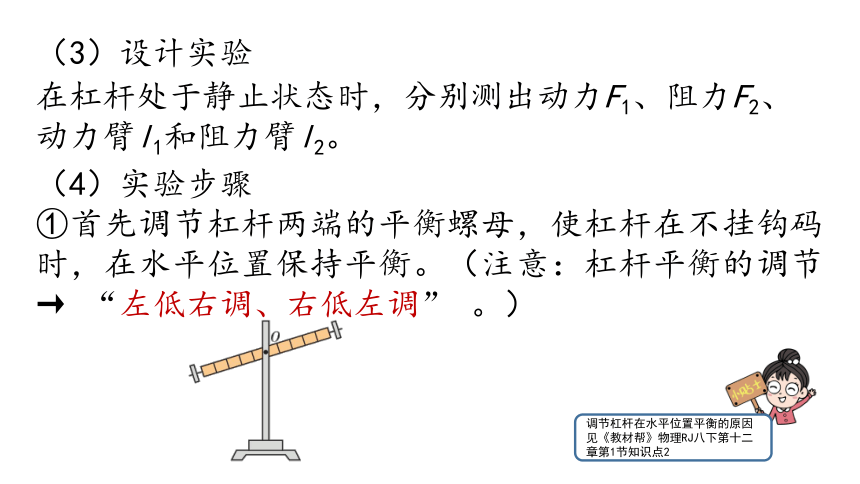

(3)设计实验
在杠杆处于静止状态时,分别测出动力F1、阻力F2、动力臂l1和阻力臂l2。
(4)实验步骤
①首先调节杠杆两端的平衡螺母,使杠杆在不挂钩码时,在水平位置保持平衡。(注意:杠杆平衡的调节→ “左低右调、右低左调” 。)
调节杠杆在水平位置平衡的原因见《教材帮》物理RJ八下第十二章第1节知识点2

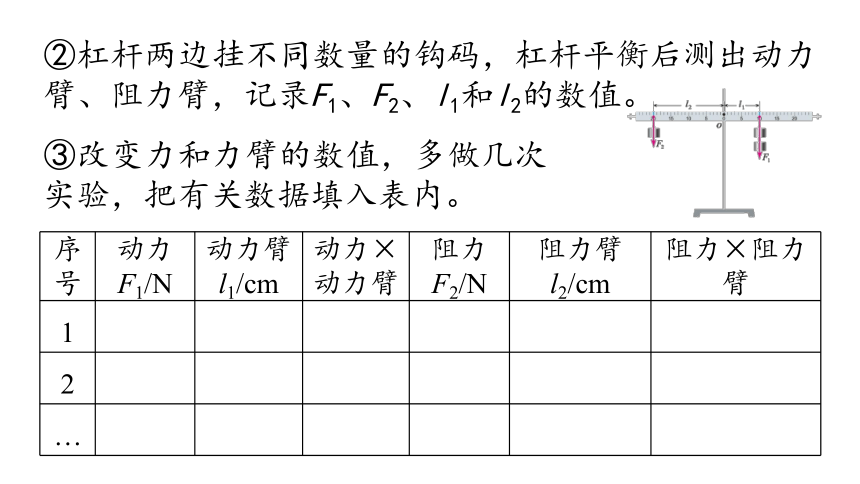

②杠杆两边挂不同数量的钩码,杠杆平衡后测出动力臂、阻力臂,记录F1、F2、l1和l2的数值。
③改变力和力臂的数值,多做几次实验,把有关数据填入表内。
序号 动力F1/N 动力臂l1/cm 动力×动力臂 阻力F2/N 阻力臂l2/cm 阻力×阻力臂
1
2

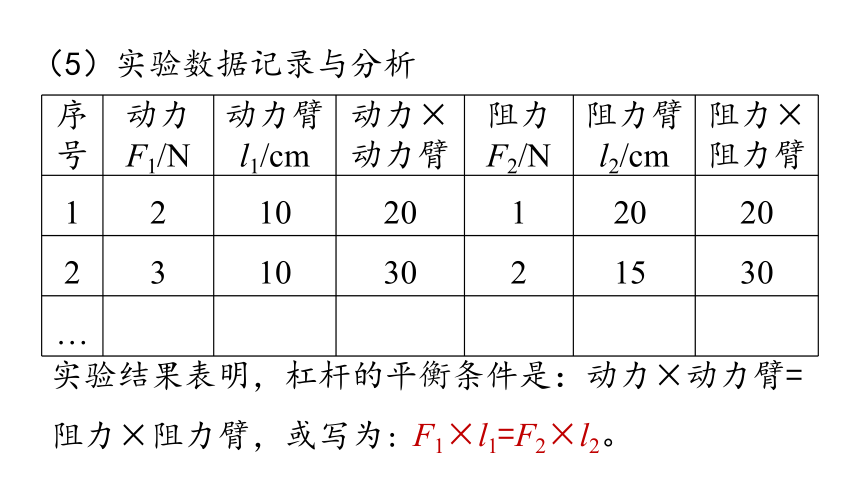

(5)实验数据记录与分析
实验结果表明,杠杆的平衡条件是:动力×动力臂=阻力×阻力臂,或写为:
F1×l1=F2×l2。
序号 动力F1/N 动力臂l1/cm 动力×动力臂 阻力F2/N 阻力臂l2/cm 阻力×阻力臂
1 2 10 20 1 20 20
2 3 10 30 2 15 30

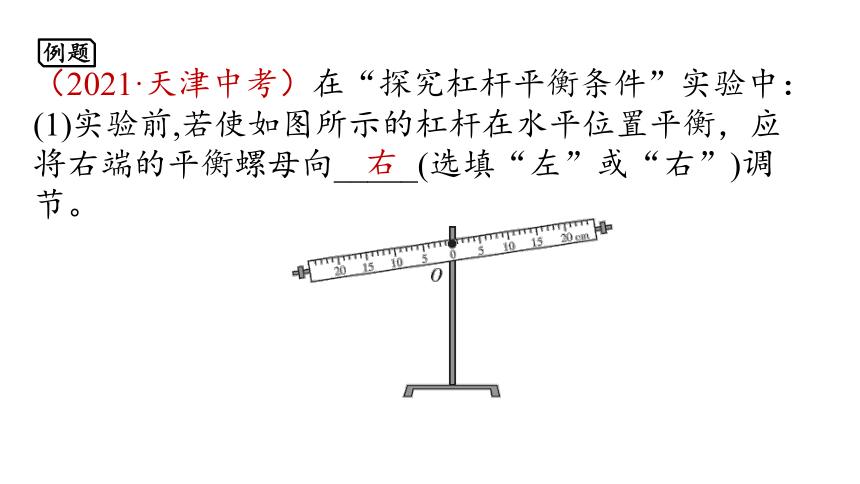

(2021·天津中考)在“探究杠杆平衡条件”实验中:(1)实验前,若使如图所示的杠杆在水平位置平衡,应将右端的平衡螺母向_____(选填“左”或“右”)调节。

(2)实验时,在已调平衡的杠杆两侧分别挂上不同数量的钩码,移动钩码的位置,使杠杆重新在水平位置平衡,三次实验获得的数据如下表所示。分析可得杠杆的平衡条件是________________________________。
次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1.0 15.0 1.5 10.0
2 1.0 20.0 2.0 10.0
3 2.0 15.0 3.0 10.0
F1l1=F2l2
(3)为了进一步验证实验结论,又做了如图所示的实验,在杠杆水平平衡时:
①已知每个钩码的质量均为50g,则此次实验中阻力F2,的大小为______N,阻力臂l2为______cm; (g取10 N/kg)
②请你在图中画出动力F1的力臂.
1.0
10.0
l1
(2021·福建中考)在图中画出使用铡刀时动力F的力臂l。
l
请分析图中杠杆什么时候动力最小。
A O
B
F
阻力和阻力臂是固定的,根据杠杆平衡的条F1l1 =F2l2
可知,只要此时的动力臂最大,则动力就最小。当力的作用点到杠杆支点的距离作为力臂时,力臂是最大的,所以最小力的作用点在B点,且最小力垂直于OB,方向向上。
知识点2 生活中的杠杆
我们身边有很多杠杆。仔细观察这些杠杆,看看它们各自的动力臂和阻力臂有什么关系?
l1>l2
l1l1=l2
动力臂与阻力臂相等的杠杆是等臂杠杆。
l1=l2 F1 =F2
等臂杠杆
杠杆的分类
这类杠杆虽然省力,但是动力作用点移动的距离却比阻力作用点移动的距离大,省了力,却费了距离。
动力臂大于阻力臂的杠杆是省力杠杆。
l1>l2 F1<F2
省力杠杆
支点
轴的位置是支点。手加在桨上的动力比水对桨的阻力大,但是手只要移动较小的距离,就能使桨在水中移动较大的距离。
特点:费力但省距离。
动力臂小于阻力臂的杠杆是费力杠杆。
l1<l2 F1>F2
费力杠杆
生活中的费力杠杆
镊子
面包夹
筷子
人体中的杠杆
F1
F2
O
抬头
杠杆的支点在脊柱顶端。
(2021·北京中考)如图所示的四种工具中,正常使用时属于费力杠杆的是( )
B
杠杆
杠杆的分类
杠杆的平衡条件
等臂杠杆、省力杠杆、费力杠杆
F1×l1=F2×l2
1.(2021·山西中考)中医药文化是中华民族悠久历史文化的重要组成部分。如图是用切刀将黄芪切片的示意图,请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l。
F
l
2.(2021·河南中考)如图,工人师傅正在使用一根硬棒撬动石头,使用此硬棒( )
A.省力且省距离
B.省力但费距离
C.费力且费距离
D.费力但省距离
B
3.(2021·陕西中考)在“探究杠杆的平衡条件”实验中:
(1)为方便测量力臂,实验前应先调节杠杆两端的平衡螺母,使之在____________位置平衡。
水平
(2)如图-1,此时杠杆处于平衡状态,如果在杠杆两侧各加挂一个相同的钩码,杠杆将_______________(选填“保持平衡”“顺时针转动”或“逆时针转动”)。(3)如图-2是一个加宽的杠杆装置,此时杠杆处于平衡状态。若只将左侧的钩码改挂到A点正上方的B点,力臂是线段______(选填“OA”“OB”或“AB”),此时杠杆________(选填“仍能”或“不能”)保持平衡
顺时针转动
OA
仍能
