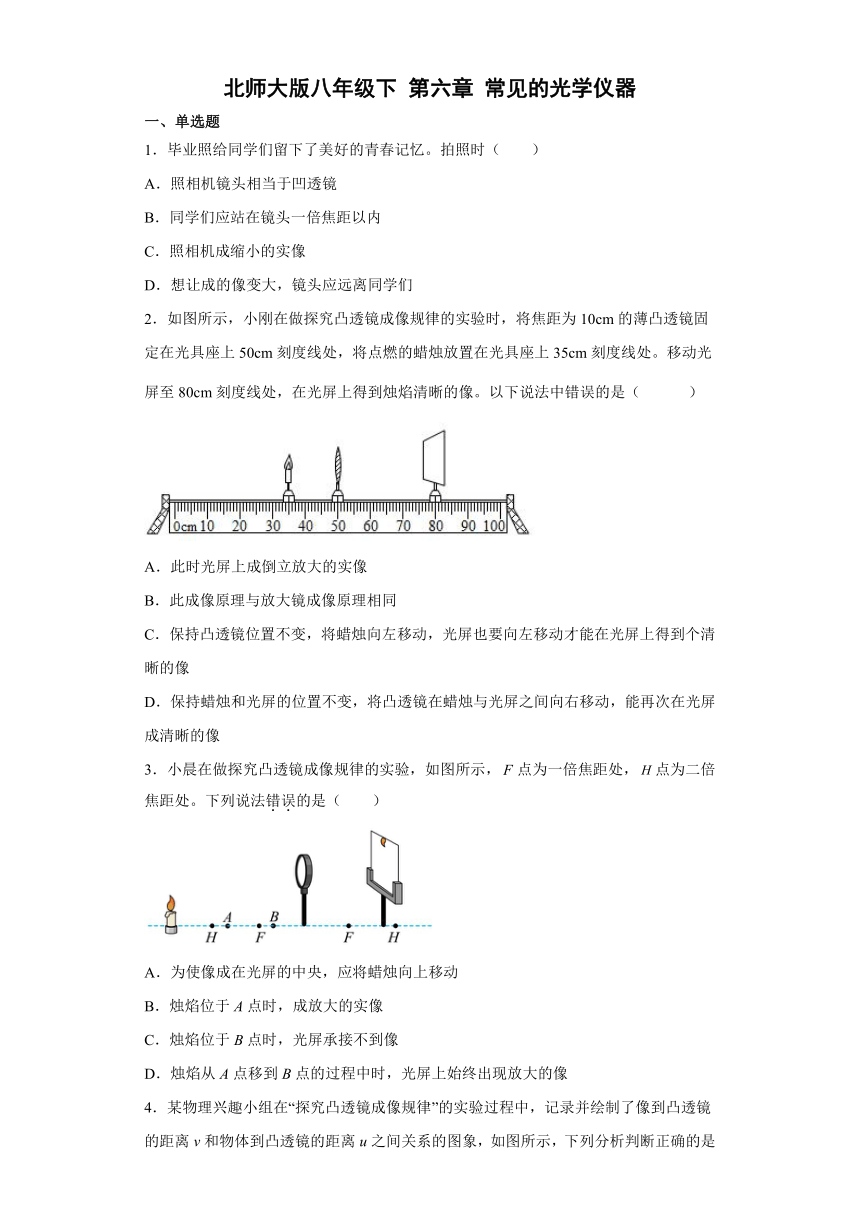

北师大版八年级下 第六章 常见的光学仪器
一、单选题
1．毕业照给同学们留下了美好的青春记忆。拍照时（ ）
A．照相机镜头相当于凹透镜
B．同学们应站在镜头一倍焦距以内
C．照相机成缩小的实像
D．想让成的像变大，镜头应远离同学们
2．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像。以下说法中错误的是（ ）
A．此时光屏上成倒立放大的实像
B．此成像原理与放大镜成像原理相同
C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到个清晰的像
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间向右移动，能再次在光屏成清晰的像
3．小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（ ）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像

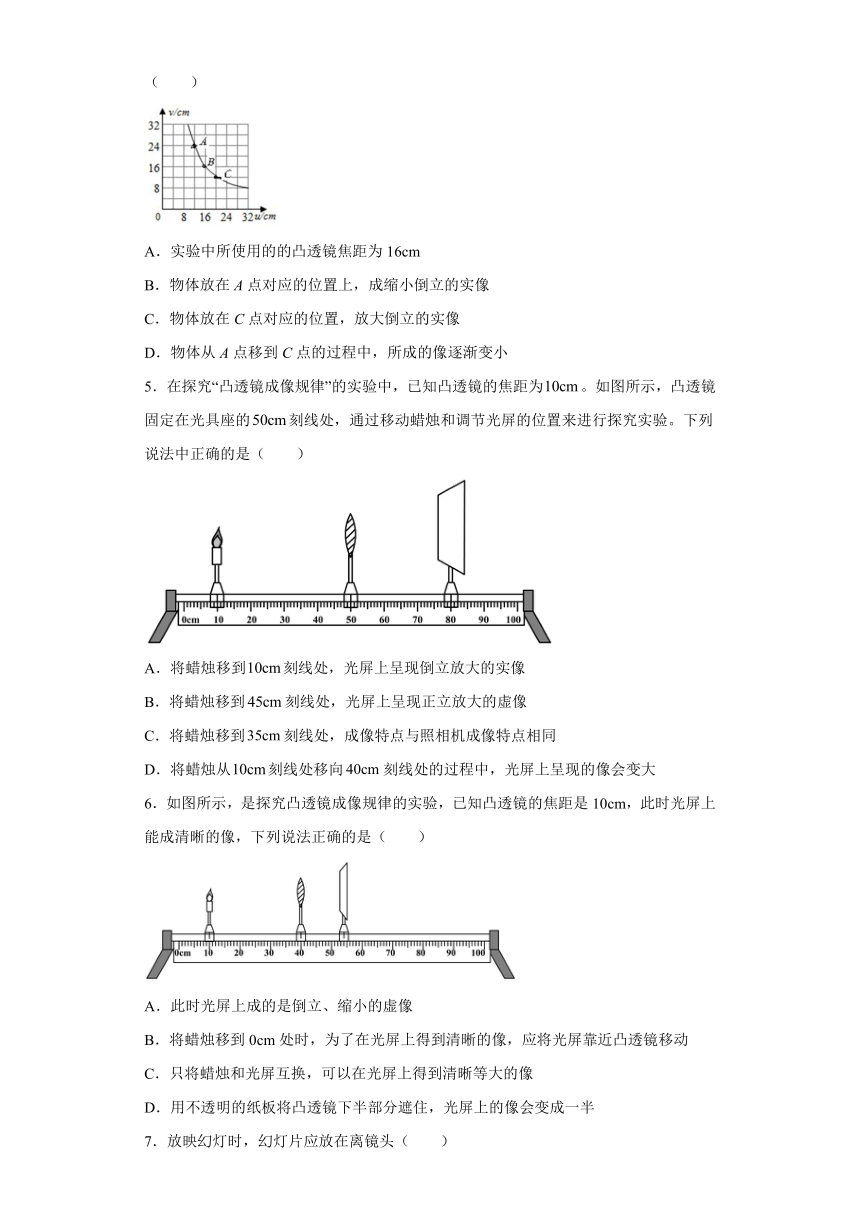

4．某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（ ）
A．实验中所使用的的凸透镜焦距为16cm
B．物体放在A点对应的位置上，成缩小倒立的实像
C．物体放在C点对应的位置，放大倒立的实像
D．物体从A点移到C点的过程中，所成的像逐渐变小
5．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
6．如图所示，是探究凸透镜成像规律的实验，已知凸透镜的焦距是10cm，此时光屏上能成清晰的像，下列说法正确的是（ ）
A．此时光屏上成的是倒立、缩小的虚像
B．将蜡烛移到0cm处时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜移动
C．只将蜡烛和光屏互换，可以在光屏上得到清晰等大的像
D．用不透明的纸板将凸透镜下半部分遮住，光屏上的像会变成一半
7．放映幻灯时，幻灯片应放在离镜头（ ）
A．大于2倍焦距处，倒立放置 B．2倍焦距和焦距之间，倒立放置
C．2倍焦距和焦距之间，正立放置 D．大于2倍焦距，正立放置

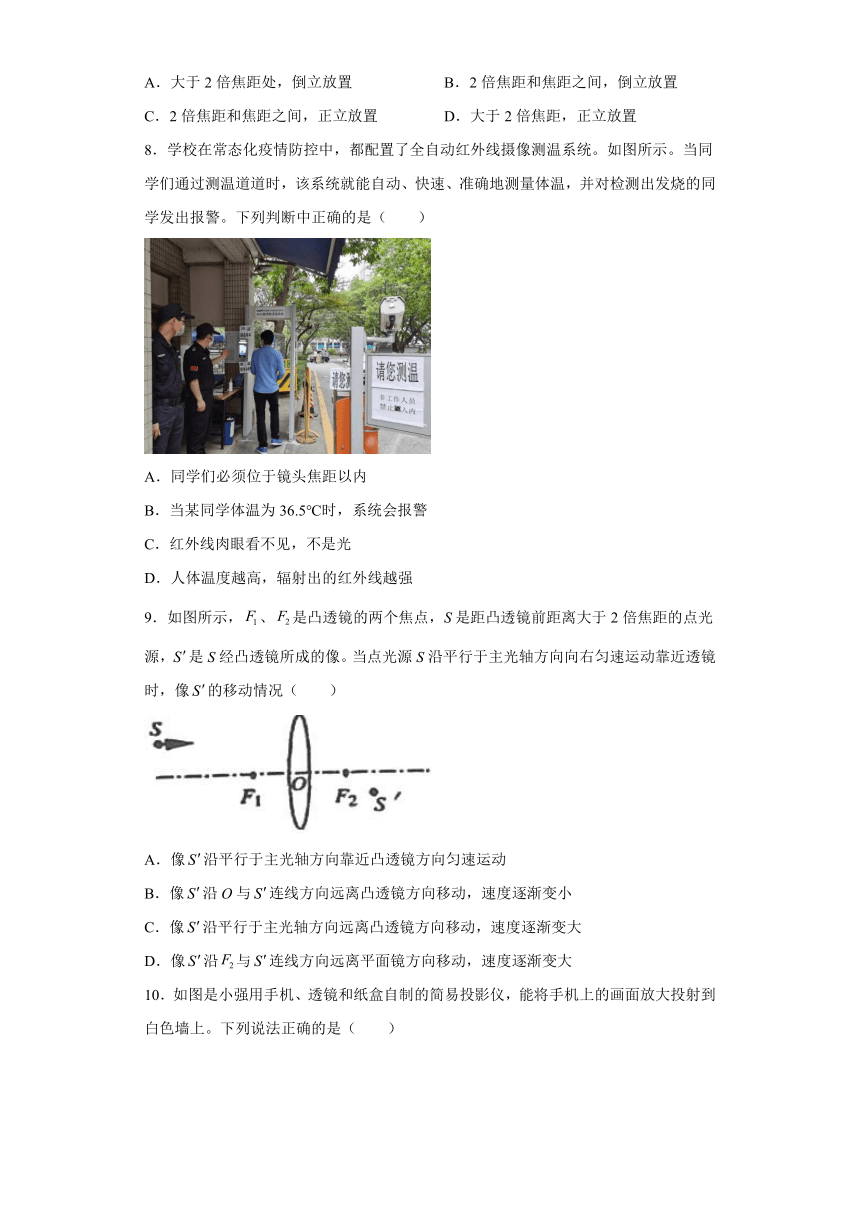

8．学校在常态化疫情防控中，都配置了全自动红外线摄像测温系统。如图所示。当同学们通过测温道道时，该系统就能自动、快速、准确地测量体温，并对检测出发烧的同学发出报警。下列判断中正确的是（ ）
A．同学们必须位于镜头焦距以内
B．当某同学体温为36.5℃时，系统会报警
C．红外线肉眼看不见，不是光
D．人体温度越高，辐射出的红外线越强
9．如图所示，、是凸透镜的两个焦点，S是距凸透镜前距离大于2倍焦距的点光源，是S经凸透镜所成的像。当点光源S沿平行于主光轴方向向右匀速运动靠近透镜时，像的移动情况（ ）
A．像沿平行于主光轴方向靠近凸透镜方向匀速运动
B．像沿O与连线方向远离凸透镜方向移动，速度逐渐变小
C．像沿平行于主光轴方向远离凸透镜方向移动，速度逐渐变大
D．像沿与连线方向远离平面镜方向移动，速度逐渐变大

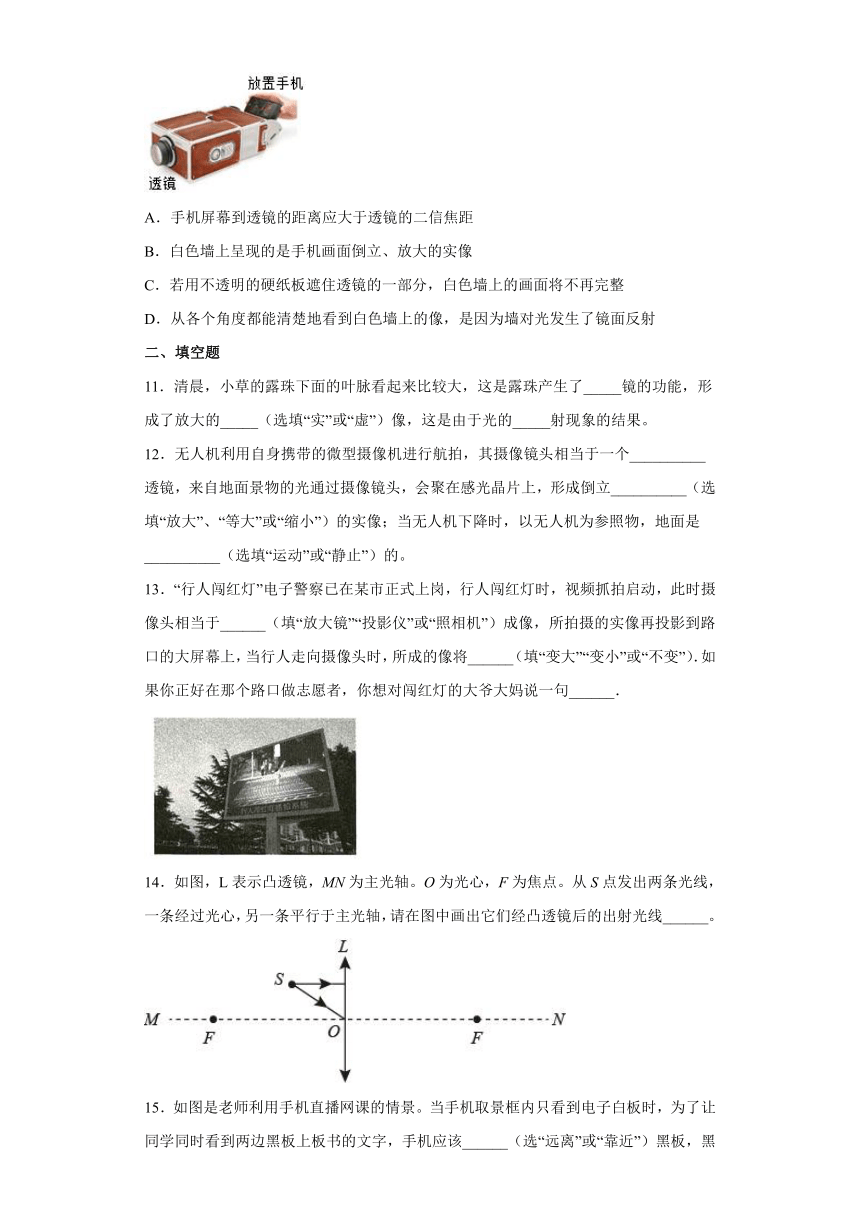

10．如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（ ）
A．手机屏幕到透镜的距离应大于透镜的二信焦距
B．白色墙上呈现的是手机画面倒立、放大的实像
C．若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整
D．从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射
二、填空题
11．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了_____镜的功能，形成了放大的_____（选填“实”或“虚”）像，这是由于光的_____射现象的结果。
12．无人机利用自身携带的微型摄像机进行航拍，其摄像镜头相当于一个__________透镜，来自地面景物的光通过摄像镜头，会聚在感光晶片上，形成倒立__________（选填“放大”、“等大”或“缩小”）的实像；当无人机下降时，以无人机为参照物，地面是__________（选填“运动”或“静止”）的。
13．“行人闯红灯”电子警察已在某市正式上岗，行人闯红灯时，视频抓拍启动，此时摄像头相当于______（填“放大镜”“投影仪”或“照相机”）成像，所拍摄的实像再投影到路口的大屏幕上，当行人走向摄像头时，所成的像将______（填“变大”“变小”或“不变”）．如果你正好在那个路口做志愿者，你想对闯红灯的大爷大妈说一句______．
14．如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线______。
15．如图是老师利用手机直播网课的情景。当手机取景框内只看到电子白板时，为了让同学同时看到两边黑板上板书的文字，手机应该______（选“远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
三、综合题
16．如图所示的幻灯机的镜头相当于一个薄凸透镜，焦距为10cm。用强光照射幻灯片，幻灯片上的画面在幕布上成______（选填“实像”或者“虚像”）。幕布的面做得比较粗糙是为了避免“反光”，即避免光在幕布表面发生______（选填“镜面反射”或者“漫反射”），如果把幻灯片倒立插入到架上，观众会看到______（选填“正立”或者“倒立”）的像。要使观众在幕布上看到放大的像，幻灯片到镜头的距离可以选择以下哪些？______
A、25cm B、16cm C、13cm D、10cm E、6cm
17．（1）如图一束光自池底水中射出，在岸边的天花板上A处形成一个光斑。
①画出这束光线的反射光线和折射光线，标出反射角。
②画出A光斑通过水面所成的像A'。( )
（2）如图调节手指投影灯到墙壁的距离，墙上会出现清晰的图像，投影灯内部的结构如图。胶片某点发出的光线a经焦点F，光线b平行于主光轴。
①图中凸透镜成像时的物距为______cm。
②画出光线a和b经凸透镜后的对应光线。( )
③与物比较，胶片图案经凸透镜成______（选填“放大”“缩小”“等大”）______（选填“正立”“倒立”）的像。
18．学习光学知识后，小华对有关实验和实际应用进行了回顾和思考：
（1）图甲是“探究光的反射规律”的装置，在水平实验台上，可以沿ON折转的白色硬纸板ABCD应_______放置在平面镜上。
（2）图乙是“探究平面镜成像特点”的装置，为确定像的位置，用_______代替平面镜，为确定像的虚实，需在_______（点燃/未点燃）的蜡烛位置放一个光屏，再进行观察．
（3）如图丙，小华在光屏上找到一个清晰的像，这个像是倒立、_______的实像，若此时给凸透镜带上近视眼镜，为使光屏上再次成清晰的像，应将光屏向_______（左/右）移动。
（4）图丁是矿井中所使用的矿灯，优点是光柱射出去后非常集中，几乎相当于平行光，要使小灯泡发出的光变成平行光，则镜头镜片应是_______透镜，小灯泡要放在其_______上。
19．阅读短文，回答问题。
眼睛与眼镜
如图所示是人眼球的结构图，它很像一架照相机。
据相关调查，我国中学生近视率已高达60%以上，近视眼可以通过配戴的眼镜加以矫正。近视程度越严重，戴的眼镜度数越深。形状相同的镜片中心与边缘的厚度差跟近视度数、镜片的折射率有关。度数越深、折射率越小的镜片厚度差越大。
折射率为光在真空中的速度与光在该材料中的速度之比。材料的折射率越大，使入射光发生折射的能力越强，光的传播方向改变就越大。当光从折射率小的物质进入折射率大的物质时，折射光线会偏向法线。
透镜焦距f的长短标志着折光本领的大小，焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜的焦度，用Φ表示，即Φ=。如果某透镜的焦距是0.5m，它的焦度就Φ==2m-1，而平时说的眼镜片的度数就是镜片的透镜焦度乘100的值，例如，400度远视镜片的透镜焦度是4m-1，它的焦距是0.25m。通常远视镜片的度数是正数，而近视镜片的度数是负数。
眼睛瞳孔的作用能改变大小以控制进入眼睛的光线量。在弱光条件下开大，允许更多的光线进入，以便视物清楚。在强光条件下缩小，防止强光损伤视网膜，起到保护视网膜作用。
(1)眼睛很像一架照相机。眼球内的 ______ 相当于一个凸透镜，视网膜相当于光屏。
(2)如图所示，甲乙两种物质中折射率较大的是 ________ ；
(3)如图所示，由相同材料制作且中心厚度相同的丙、丁两块近视眼镜片中，度数较深的是 ______ ；
(4)某同学所戴的近视眼镜镜片的焦距为20cm，则该镜片的度数为 _______ 度；
(5)阳光灿烂的中午，诗涵同学从光线柔和的房间刚走到室外感觉自己什么都看不清楚了，片刻后才又恢复正常，这一过程中她的眼球中的瞳孔 ______ （选填“变大”、“不变”或“变小”）。
参考答案：
1．C
【解析】
【分析】
【详解】
A．照相机的镜头相当于一个凸透镜，故A不符合题意；
BC．照相机照相时，同学们应站在透镜的两倍焦距以外，成倒立缩小的实像，故B不符合题意，C符合题意；
D．凸透镜成实像时，物体越靠近透镜，像越远离透镜，成的像会变大，所以想让成的像变大，镜头应靠近同学们，故D不符合题意。
故选C。
2．B
【解析】
【分析】
【详解】
AB．此时物距小于像距，即说明光屏上成倒立、放大的实像，幻灯机就是利用该原理制成的，故A正确，不符合题意，B错误，符合题意；
C．保持凸透镜不动，凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故C正确，不符合题意；
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间向右移动，根据光的可逆性，当物距等于原来像距时，能再次在光屏成清晰的像，故D正确，不符合题意。
故选B。
3．D
【解析】
【分析】
【详解】
A．由图可知，像在光屏的上方，为使像成在光屏的中央，即像要向下移动，根据过光心的光线不改变传播方向可知，应将蜡烛向上移动，故A正确，不符合题意；
B．烛焰放在A点上
2f＞u＞f
成倒立、放大的实像，故B正确，不符合题意；
C．由图可知，把烛焰放在B点上
u＜f
成正立、放大的虚像，光屏承接不到像，故C正确，不符合题意；
D．烛焰从A点移到B点的过程中，在F点左侧，根据“物近像远像变大”，在光屏上所成的像变大；但过F点后，因物距小于一倍焦距，成正立、放大的虚像，光屏承接不到像，故D错误，符合题意。
故选D。
4．D
【解析】
【分析】
【详解】
A．物距等于像距等于16cm时，此时凸透镜成倒立、等大的实像，物距等于两倍焦距，所以焦距为8cm，故A错误；
B．物体放在A点对应的位置上，此时物距小于像距，成倒立放大实像，故B错误；
C．物体放在C点对应的位置，物距大于像距，成倒立缩小实像，故C错误；
D．物体从A点移到C点的过程中，物距增大，像距减小，像变小，故D正确。
故选D。
5．D
【解析】
【分析】
【详解】
A．将蜡烛移到刻线处，物距为40cm，大于两倍焦距，故成的是倒立的缩小的实像，故A错误；
B．将蜡烛移到刻线处，物距为5cm，成的是虚像，光屏上无法承接，故B错误；
C．将蜡烛移到刻线处，物距为15cm，在一倍焦距和两倍焦距之间，故成像特点倒立的放大的实像，与投影仪成像特点相同，故C错误；
D．将蜡烛从刻线处移向刻线处的过程中，成实像，物近像远，像变大，故光屏上呈现的像会变大，故D正确。
故选D。
6．B
【解析】
【详解】
A．由图可知，当蜡烛放在10.0cm处，物距
成倒立缩小的实像，故A错误；
B．将蜡烛移到0cm处的过程中，即蜡烛远离焦点，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故B正确；
C．如图所示，光屏上呈现缩小、倒立清晰的实像，折射现象中光路可逆，将蜡烛与光屏的位置互换，光屏上成倒立放大的清晰的实像，故C错误；
D．挡住了透镜上半部分，光能通过下半部分会聚成像，只是光线变少了，能成一个变暗的完整的像，故D错误。
故选B。
7．B
【解析】
【分析】
【详解】
放映幻灯时，成的是倒立放大的像，故幻灯片应放在离镜头一倍焦距和两倍焦距之间，将幻灯片倒立放置，成倒立放大的像时画面再次翻转，人们才能看到正常的正立的画面，故B符合题意，ACD不符合题意。
故选B。
8．D
【解析】
【详解】
A．红外线摄像头的原理与照相机相同，同学们必须位于镜头的二倍焦距以外，故A错误；
B．36.5℃为正常体温，系统不会报警，故B错误；
C．红外线是不可见光，肉眼看不见，故C错误；
D．红外线具有热效应，温度越高的物体辐射的红外线越强，故人体温度越高，辐射出的红外线越强，故D正确。
故选D。
9．D
【解析】
【详解】
点光源发出无数条光线，取其中的两条：
平行于主光轴的入射光线经过凸透镜折射后焦点、过光心入射光线其传播方向不变，两条折射光线的交点即为点光源S通过凸透镜成的像，当点光源在远处时成像在S’，当点光源移动近处时，成像在S’’，两者比较可以确定像S'远离透镜移动的情况是沿F2与S’连线远离平面镜方向；且像移动的距离大于点光源移动的距离，即像远离的速度逐渐变大。
故选D。
10．B
【解析】
【详解】
A．根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A错误；
B．投影仪成的像是倒立、放大的实像，故B正确；
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误；
D．发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D错误。
故选B。
11． 放大 虚 折
【解析】
【详解】
[1][2]露珠在外形上相当于一个凸透镜，而叶子离露珠较近，处于凸透镜焦距以内，成正立、放大的虚像。
[3]露珠在外形上相当于一个凸透镜，凸透镜成像是光的折射现象。
12． 凸 缩小 运动
【解析】
【详解】
[1][2]摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像。
[3]当无人机下降时，以无人机为参照物，地面的位置发生变化，地面是运动的。
13． 照相机 变大 见解析
【解析】
【详解】
[1]摄像机的镜头是一个凸透镜，成倒立、缩小的实像，其工作原理和照相机相同；
[2]当行人走近摄像头时，物距减小，所成的像将变大；
[3]我们要遵守交通规则，对闯红灯的大爷大妈可以说：大爷（大妈）请您遵守交通规则！/嗨！大爷（大妈），看！您上电视啦！
14．
【解析】
【分析】
【详解】
通过光心后传播方向不变，故将SO延长，并标上向下的箭头，平行于主光轴后，过焦点，故将折射点与焦点用实线连接，并标上向下的箭头，故如下图所示：
。
15． 远离 缩小
【解析】
【详解】
[1][2]手机的摄像头相当于一个凸透镜，当手机取景框内只看到电子白板时，为了让同学同时看到两边黑板上板书的文字，相当于把物体在手机内成的像进一步缩小，根据凸透镜成实像时，物距变大，像变小，所以手机应该远离黑板；当物距大于二倍焦距时，凸透镜成倒立、缩小的实像，故在黑板上文字所成的像是缩小的。
16． 实像 镜面反射 倒立 BC
【解析】
【详解】
[1]放映时，幻灯片位于凸透镜一倍焦距和二倍焦距之间，此时凸透镜成的是一个倒立放大的实像。
[2]幕布很粗糙是为了让光在幕布上发生漫反射，即避免光在幕布表面发生镜面反射。
[3]放映时，幻灯片通过凸透镜成的是一个倒立放大的实像，如果把幻灯片倒立插入到架上，观众会看到正立的像。
[4]要使观众在幕布上看到放大的像，胶片应放在1倍焦距和2倍焦距之间，所以胶片处于透镜的10cm和20cm之间，故选BC。
17． 1.50 放大 倒立
【解析】
【分析】
【详解】
（1）[1]在水面作出法线，反射角等于入射角，作出反射光线，标出反射角，折射光线要偏离法线；延长水面，作A关于水面的对称点A'，即为像。
（2）[2]由图可知，物体在1.50cm刻度上，物距为1.50cm。
[3]过光心的光线其传播方向不变，过焦点的光线折射后平行于主光轴。
[4][5]据投影灯原理可知，物距1.50cm，焦距0.80cm，此时印有喜洋洋图案的胶片处于凸透镜的1倍焦距和2倍焦距之间，所以应该成一个倒立、放大的实像。
18． 竖直 玻璃板 未点燃 放大 右 凸 焦点
【解析】
【分析】
【详解】
（1）[1]为了使反射光线呈现在光屏上，应该使硬纸板竖直放置在平面镜上。
（2）[2][3]为了确定像的位置应该用玻璃板代替平面镜，并在像的位置放置另一支未点燃的完全相同的蜡烛代替像。
（3）[4]由图可知，物距小于像距，根据凸透镜成像的规律，此时所成的像是放大的像。
[5]近视眼镜是凹透镜，对光有发散作用，若给凸透镜带上近视眼镜，会使像变远，为了得到清晰的像应该向右移动光屏。
（4）[6][7]矿灯镜头镜片是凸透镜，当把小灯泡放到凸透镜的焦点上时，小灯泡从焦点发光，从焦点发出的光经凸透镜折射后平行于主光轴形成近似的平行光束。
19． 晶状体 乙 丁 -500 变小
【解析】
【详解】
(1)[1]人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏，外界物体在视网膜上所成的像是倒立、缩小的实像。
(2)[2]由题可知，材料的折射率越高，使入射光发生折射的能力越强，光的传播方向改变就越大；在图中，光线以相同的入射角射入甲、乙中时，光线在乙中传播方向改变较大（偏折程度更大），所以折射率较大的是乙。
(3)[3]由题意可知，由相同材料制成中心厚度相同的近视镜，厚度差越大的，眼镜的度数越大，丁的厚度差大于丙的厚度差，故丁眼镜的度数深。
(4)[4]近视镜的镜片是凹透镜，凹透镜的焦距是负数，故此透镜的焦距是
-20cm=-0.2m
因为焦度Φ=，所以它的焦度
故其镜片的度数为
-5m-1×100=-500度
(5)[5]瞳孔能调节进入眼内的光量，看强光时瞳孔缩小，看弱光时瞳孔扩大，强光下瞳孔缩小，减少进入眼内的光量，以保护视网膜不受过强的刺激；弱光下瞳孔扩大，增加进入眼内的光量，使视网膜得到足够光的刺激。房间内光线弱，瞳孔是扩大的，从光线弱的房间走到光线强的室外，瞳孔要缩小才能看清物体，因此刚走到室外感觉自己什么都看不清楚了，片刻后才可看见周围的人，这种变化是由于眼球中的瞳孔变小了。
