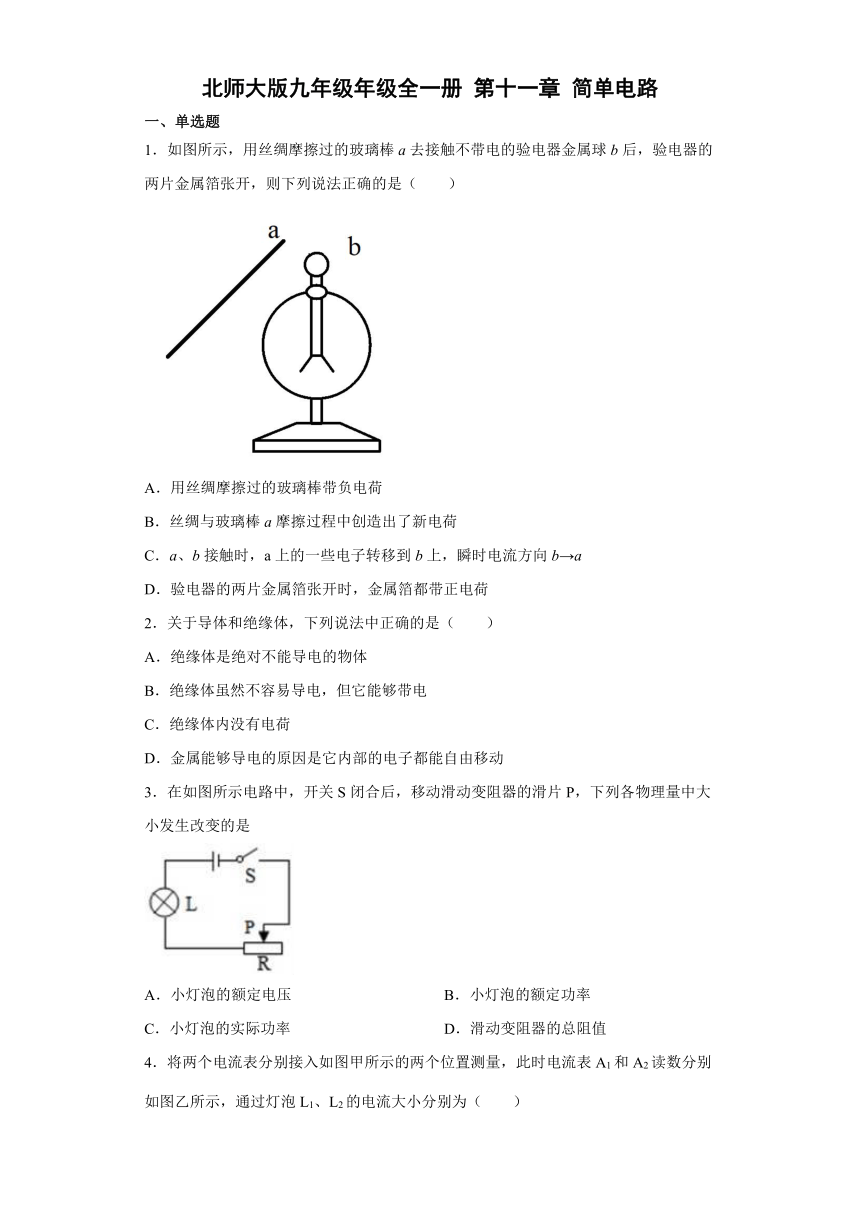

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
2．关于导体和绝缘体，下列说法中正确的是（　　）
A．绝缘体是绝对不能导电的物体
B．绝缘体虽然不容易导电，但它能够带电
C．绝缘体内没有电荷
D．金属能够导电的原因是它内部的电子都能自由移动
3．在如图所示电路中，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是
A．小灯泡的额定电压 B．小灯泡的额定功率
C．小灯泡的实际功率 D．滑动变阻器的总阻值

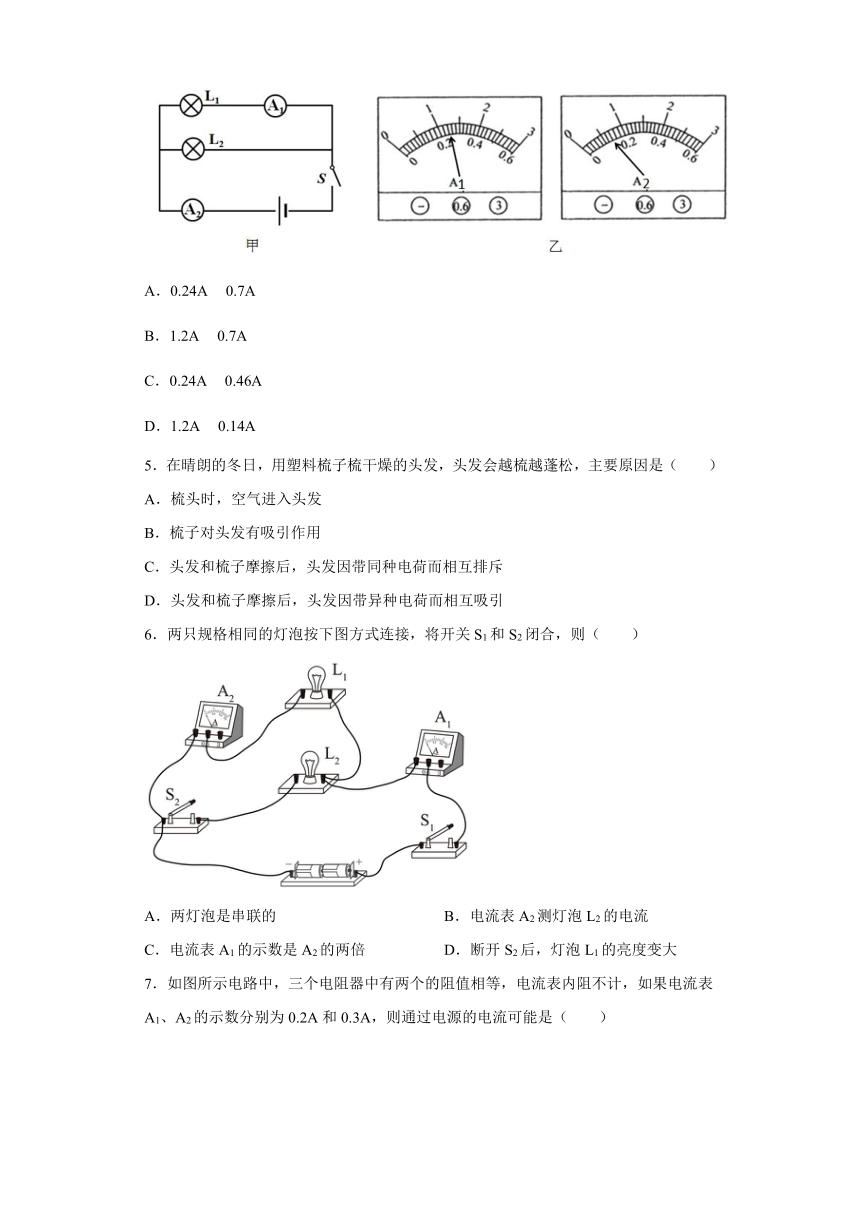

4．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
5．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（　　）
A．梳头时，空气进入头发
B．梳子对头发有吸引作用
C．头发和梳子摩擦后，头发因带同种电荷而相互排斥
D．头发和梳子摩擦后，头发因带异种电荷而相互吸引
6．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大

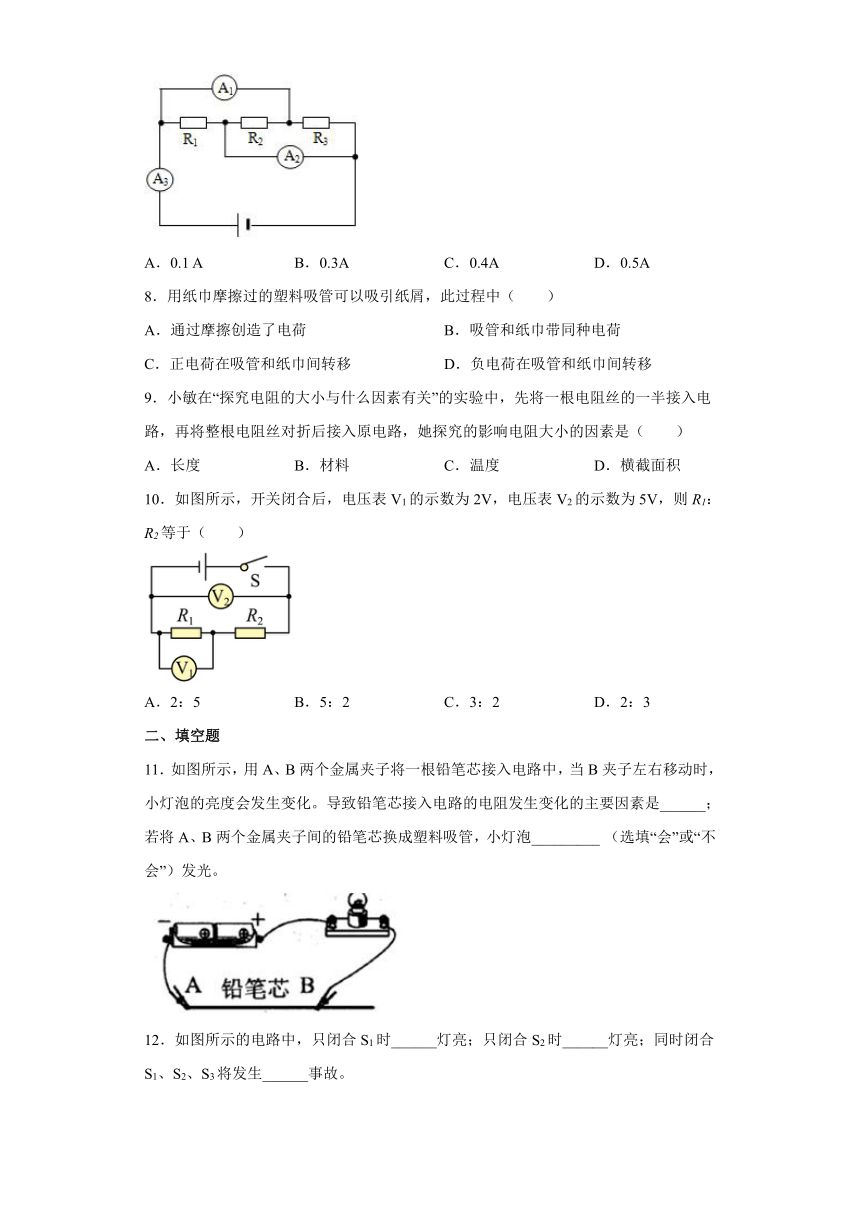

7．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1 A B．0.3A C．0.4A D．0.5A
8．用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（　　）
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
9．小敏在“探究电阻的大小与什么因素有关”的实验中，先将一根电阻丝的一半接入电路，再将整根电阻丝对折后接入原电路，她探究的影响电阻大小的因素是（　　）
A．长度 B．材料 C．温度 D．横截面积
10．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A．2：5 B．5：2 C．3：2 D．2：3
二、填空题
11．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

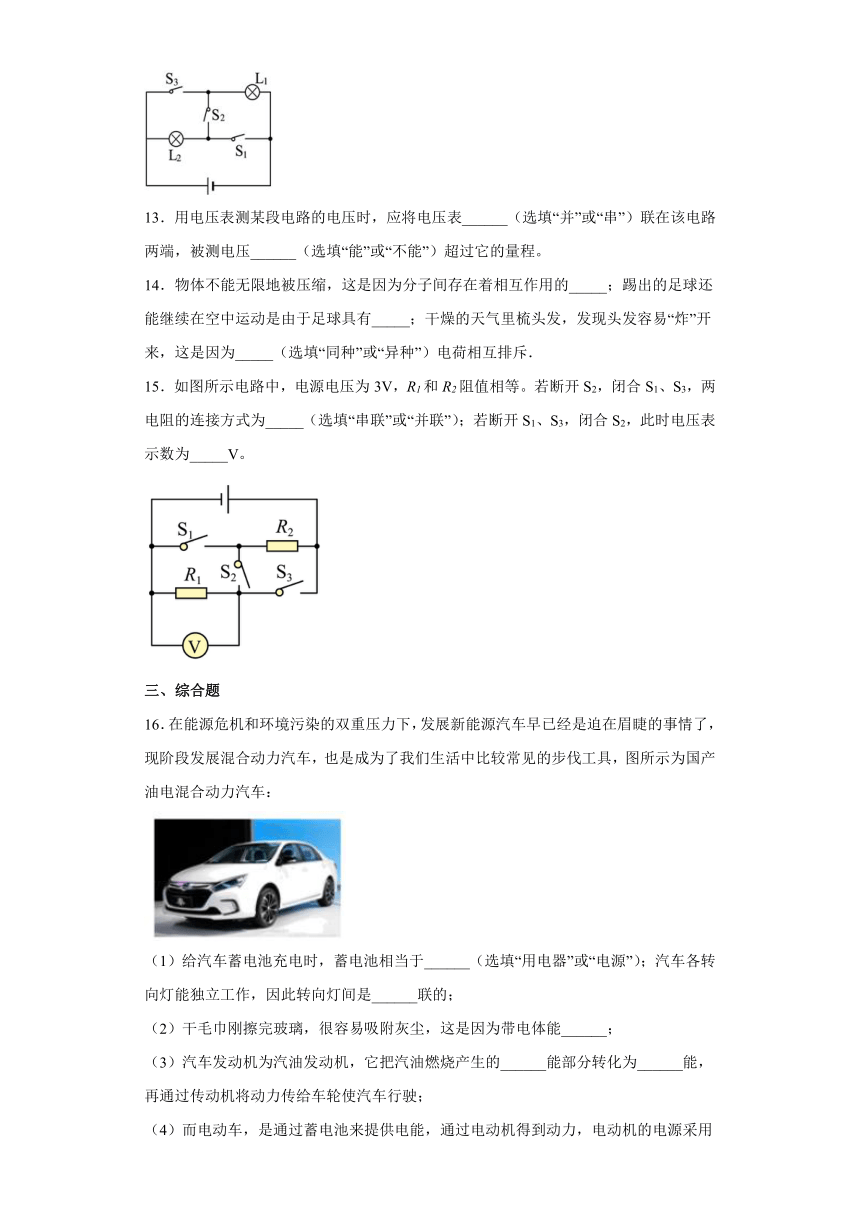

12．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
13．用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
14．物体不能无限地被压缩，这是因为分子间存在着相互作用的_____；踢出的足球还能继续在空中运动是由于足球具有_____；干燥的天气里梳头发，发现头发容易“炸”开来，这是因为_____（选填“同种”或“异种”）电荷相互排斥．
15．如图所示电路中，电源电压为3V，R1和R2阻值相等。若断开S2，闭合S1、S3，两电阻的连接方式为_____（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为_____V。
三、综合题
16．在能源危机和环境污染的双重压力下，发展新能源汽车早已经是迫在眉睫的事情了，现阶段发展混合动力汽车，也是成为了我们生活中比较常见的步伐工具，图所示为国产油电混合动力汽车：
（1）给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是______联的；
（2）干毛巾刚擦完玻璃，很容易吸附灰尘，这是因为带电体能______；
（3）汽车发动机为汽油发动机，它把汽油燃烧产生的______能部分转化为______能，再通过传动机将动力传给车轮使汽车行驶；
（4）而电动车，是通过蓄电池来提供电能，通过电动机得到动力，电动机的电源采用的是48V的电压，如果使用12V的蓄电池，则应将______个蓄电池______联。

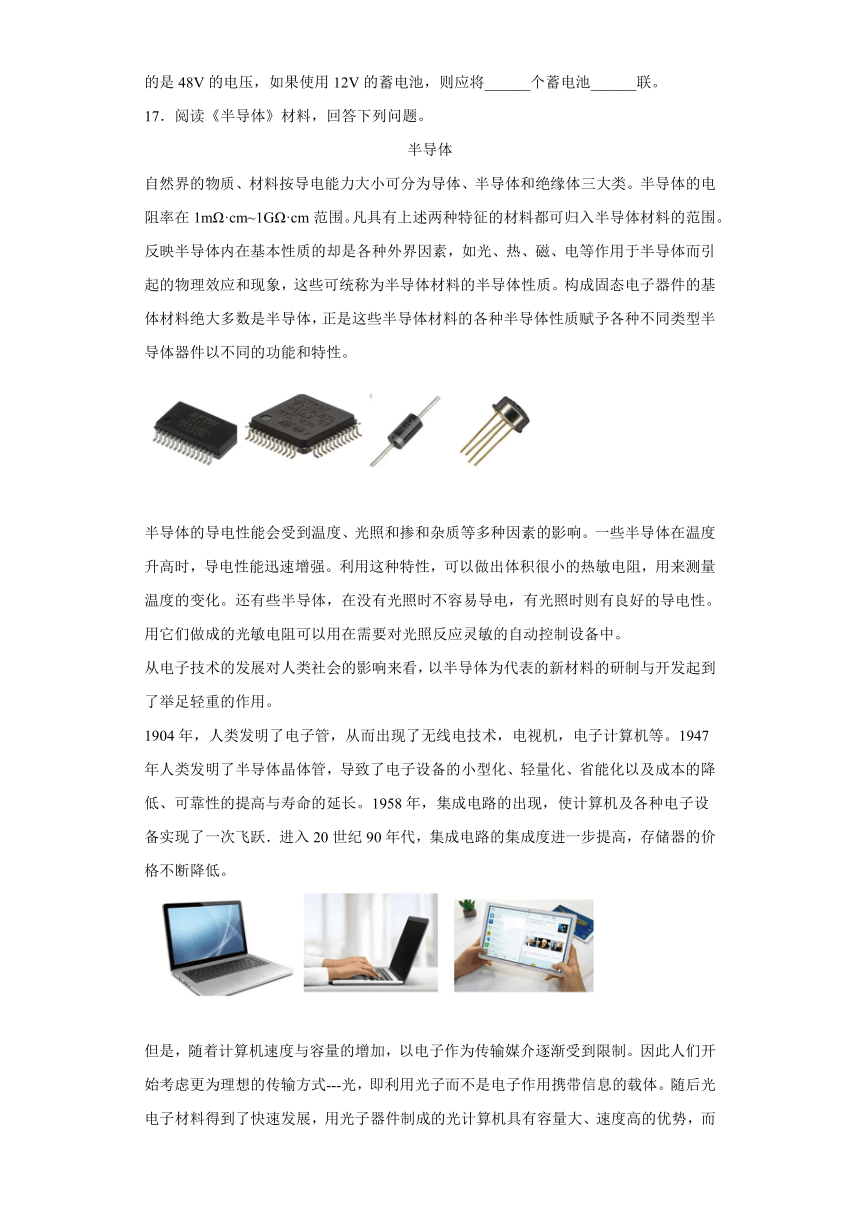

17．阅读《半导体》材料，回答下列问题。
半导体
自然界的物质、材料按导电能力大小可分为导体、半导体和绝缘体三大类。半导体的电阻率在1mΩ·cm~1GΩ·cm范围。凡具有上述两种特征的材料都可归入半导体材料的范围。反映半导体内在基本性质的却是各种外界因素，如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。
半导体的导电性能会受到温度、光照和掺和杂质等多种因素的影响。一些半导体在温度升高时，导电性能迅速增强。利用这种特性，可以做出体积很小的热敏电阻，用来测量温度的变化。还有些半导体，在没有光照时不容易导电，有光照时则有良好的导电性。用它们做成的光敏电阻可以用在需要对光照反应灵敏的自动控制设备中。
从电子技术的发展对人类社会的影响来看，以半导体为代表的新材料的研制与开发起到了举足轻重的作用。
1904年，人类发明了电子管，从而出现了无线电技术，电视机，电子计算机等。1947年人类发明了半导体晶体管，导致了电子设备的小型化、轻量化、省能化以及成本的降低、可靠性的提高与寿命的延长。1958年，集成电路的出现，使计算机及各种电子设备实现了一次飞跃．进入20世纪90年代，集成电路的集成度进一步提高，存储器的价格不断降低。
但是，随着计算机速度与容量的增加，以电子作为传输媒介逐渐受到限制。因此人们开始考虑更为理想的传输方式---光，即利用光子而不是电子作用携带信息的载体。随后光电子材料得到了快速发展，用光子器件制成的光计算机具有容量大、速度高的优势，而且有助于计算机向智能化方向发展。目前，很多科学家都在致力于量子计算机的研究。量子计算机是一类遵循量子力学规律进行高速数学和逻辑运算、存储及处理量子信息的物理装置，其计算能力超过目前的任何超级计算机。研制一台具有实用价值的量子计算机面临很多科学和技术方面的挑战，不过其研究前景非常乐观。
正是由于半导体具有许多独特的性能，所以它在电子技术中有着广泛的应用。除了计算机之外，手机、家电、航天、光纤通信等所有与现代文明相关的高技术产品几乎都离不开半导体材料。
请根据上述材料，回答下列问题。
（1）一般情况下，热敏电阻温度升高，电阻变______，光敏电阻光照强度增加，电阻变______；
（2）简述以光为载体携带信息的优势有哪些。______
18．阅读短文，回答问题：
电热膜
电热膜是一种新型的电热器件，如图1所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图2所示。
电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长。在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象。导电墨线电阻随温度变化的关系如图3所示，其优点是它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀。
电热膜发展潜力巨大，符合低碳经济发展趋势。电热膜采暖方式不耗水、不占地、开关自主，节能节材，符合减排低碳的政策导向，发展前景广阔。有专家预言，该技术标准的推出不仅意味着环保经济的电热膜采暖将更快走进千家万户，而且意味着电热膜采暖产业的振兴，意味着采暖行业低碳式发展春天的来临。
　　 　　 　　
（1）电热膜取暖器工作时，室内空气温度升高是通过______方式增加空气内能的；
（2）如图2所示电热膜电路，导电墨线的连接方式是______联的。
（3）电热膜本身温度并不太高，不易氧化，使用寿命长，原因是______。
（4）某根导电墨线的局部导电材料脱落，如图4的C部分，这根导电墨线的电阻将会______（选填“变大”、“变小”或“不变”）。
19．如图所示的电路中，滑动变阻器铭牌上标有“20Ω 0.5A”字样，其中“20Ω”表示滑动变阻器的 ______是20Ω，“0.5A”表示滑动变阻器 ______是0.5A。闭合开关前，应将滑动变阻器的滑片移至最 ______（填“左”或“右”）端。并画出对应的电路图。______
参考答案：
1．D
【解析】
【详解】
A．用丝绸摩擦过的玻璃棒带正电荷，故A错误；
B．丝绸与玻璃棒a摩擦过程中并没有创造出新电荷，而是电荷发生了转移，故B错误；
C．玻璃棒a带正电荷，是由于失去部分电子形成的，当a、b接触时，b上的一些电子转移到a上，瞬时电流方向a→b，故C错误；
D．玻璃棒a和金属球b接触时，金属球b和两片金属箔均带上和a相同种电荷，即正电荷，两片金属箔由于同种电荷相互排斥而张开，故D正确。
故选D。
2．B
【解析】
【详解】
A．导体和绝缘体没有绝对的界限，并且导体和绝缘体在一定条件下是可以相互转换的，故A错误；
B．绝缘体不容易导电，但摩擦后，由于电荷的转移，绝缘体可以带电，故B正确；
C．绝缘体内都有大量的电荷，绝缘体不容易导电是因为绝缘体内部缺少自由移动的电荷，故C错误；
D．金属能导电是因为金属内部有大量的自由移动的电子，并不是所有的电子都是自由的，故D错误。
故选B。
3．C
【解析】
【详解】
A．灯泡正常发光时的电压为额定电压，具有唯一性，滑片移动时，灯泡的额定电压不变，故A不符合题意；
B．额定电压下灯泡的功率为额定功率，具有唯一性，滑片移动时，灯泡的额定功率不变，故B不符合题意；
C．滑片移动时，变阻器接入电路中的电阻发生变化，由I＝可知，电路中的电流发生变化，由P＝I2R可知，灯泡的实际功率发生变化，故C符合题意．
D．滑动变阻器的总阻值是由电阻丝本身决定的，滑片移动时，滑动变阻器的总阻值不变，故D不符合题意；
故选C．
4．C
【解析】
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
5．C
【解析】
【分析】
根据题中的现象结合电荷间的相互作用规律即可作出选择。
【详解】
晴朗的冬日，空气比较干燥，当用塑料梳子梳干燥的头发时，因梳子与头发摩擦，而使梳子和头发带上了等量的异种电荷，头发由于带同种电荷互相排斥而显得蓬松，摩擦的次数越多，头发所带的电荷越多，排斥力也就越大，头发越蓬松。
6．C
【解析】
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
7．C
【解析】
【详解】
设R1、R2、R3中的电流分别为I1、I2、I3，电流表A1、A2、A3的读数分别为IA1、IA2、IA3。由于电流表的内阻不计，相当于导线，三个电阻并联，电流表A1测量通过R2、R3的总电流，电流表A2测量通过R1、R2的总电流，电流表A3测量通过三个电阻的总电流，由并联电路的电流特点有
三个电阻器中有两个的阻值相等，若R1=R2，则I1=I2，由②得
由①得
I3=IA1-I2=0.2A-0.15A=0.05A
则通过电源的电流（即干路电流）
I=I1+I2+I3=2×0.15A+0.05A=0.35A
若R1=R3，则I1=I3，由①②可得：IA1应等于IA2，与题不符，不可能；若R2=R3，则I2=I3，即
由②得
I1=IA2-I2=0.3A-0.1A=0.2A
则通过电源的电流（即干路电流）
I=I1+I2+I3=0.2A+2×0.1A=0.4A
故ABD错误，C正确。
故选C。
8．D
【解析】
【分析】
【详解】
A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。
故选D。
9．D
【解析】
【详解】
导体电阻的大小跟导体的材料、长度、横截面积和温度有关，先将电阻丝的一半接入电路，再将整根电阻丝对折后接入电路，接入电路的电阻丝的材料和长度相同，对折后电阻丝的横截面积增加，故探究的是横截面积对电阻大小的影响。
故选D。
10．D
【解析】
【详解】
由电路图可知，R1与R2两个电阻串联，电压表V1测量R1两端电压，电压表V2测量电源电压，由串联分压可知
故选D。
11． 铅笔芯接入电路的长度 不会
【解析】
【详解】
[1]当B夹子左右移动时，铅笔芯接入电路的长度变长，电阻变大，小灯泡亮度变暗。
[2]若将铅笔芯换成塑料吸管，塑料吸管时绝缘体，绝缘体不导电，因此小灯泡不会发光。
12． L2 L1、L2 短路
【解析】
【分析】
【详解】
[1]只闭合S1时，电流只有一条路径，分别经过L2和开关S1回到电源负极，因此只闭合S1时，只有L2灯亮。
[2]只闭合S2时，电流只有一条路径，分别经过L2、开关S1、和L1回到电源负极，因此只闭合L1、L2灯亮。
[3]同时闭合S1、S2、S3时，电流从正极流出，通过三个开关直接回到负极，形成电源短路。
13． 并 不能
【解析】
【详解】
[1]电压表应该并联在被测电路的两端。
[2]为了防止电压表损坏，被测电压不能超过电压表的量程。
14． 斥力 惯性 同种
【解析】
【详解】
物体不能无限地被压缩说明分子间存在相互作用的斥力；
踢出的足球还能继续在空中运动，由于具有惯性会继续保持原来的运动状态；
在干燥的天气中梳头发，摩擦起电，因为头发带有同种电荷，同种电荷相互排斥，会发现头发容易“炸”开来．
15． 并 1.5
【解析】
【详解】
[1]由电路图可知，若断开S2，闭合S1、S3，R1和R2并列连接在电源两端，即为并联。
[2]若断开S1、S3，闭合S2，R1和R2依次连接即为串联，电压表测量R1两端电压，根据串联分压可知
由于R1和R2阻值相等，所以它们分得的电压相等，则电压表示数为
16． 用电器 并 吸引轻小物体 内 机械 4 串
【解析】
【详解】
（1）[1]给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器。
[2]由于汽车各转向灯能独立工作，互不影响，所以，转向灯间是并联的。
（2）[3]由于带电体能吸引轻小物体，而干毛巾擦车玻璃时，由于摩擦而带电，故刚擦完的玻璃很容易吸附灰尘。
（3）[4][5]汽油发动机，它把汽油燃烧产生的化学能先转化为内能，然后内能再转化为机械能，对外提供动力。
（4）[6][7]电动车的电源采用的是48V的电压，由于串联电池组的总电压等于每节电池电压之和，所以，由需要将4个12V的蓄电池串联使用。
17． 小 小 见解析
【解析】
【详解】
（1）[1]一些半导体在温度升高时，导电性能迅速增强，利用这种特性，可以做出体积很小的热敏电阻，说明热敏电阻温度升高，电阻变小。
[2]由材料可知，在没有光照时不容易导电，有光照时则有良好的导电性，说明光敏电阻光照强度增加，电阻变小。
（2）[3]光为载体携带信息的优势：容量大、速度高、有助于计算机向智能化方向发展。
18． 热传递 并 没有发红、炽热现象产生 变大
【解析】
【详解】
（1）[1]电热膜取暖器工作时放出热量，室内空气吸收热量，温度升高，是通过热传递的方式使得室内温度升高。
（2）[2]由图可知，各条导电墨线互不影响，故墨线是并联的。
（3）[3]电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长。
（4）[4]某根导电墨线的局部导电材料脱落，C部分的凹形会导致横截面积变小，电阻变大。
19． 最大阻值 允许通过的最大电流 右
【解析】
【详解】
[1][2]滑动变阻器上“20Ω”的含义是滑动变阻器最大阻值是20Ω。“0.5A”的含义是滑动变阻器允许通过的最大电流是0.5A。
[3]为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。
[4]由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：
