人教版九年级全一册15.2电流和电路同步练习（有解析）

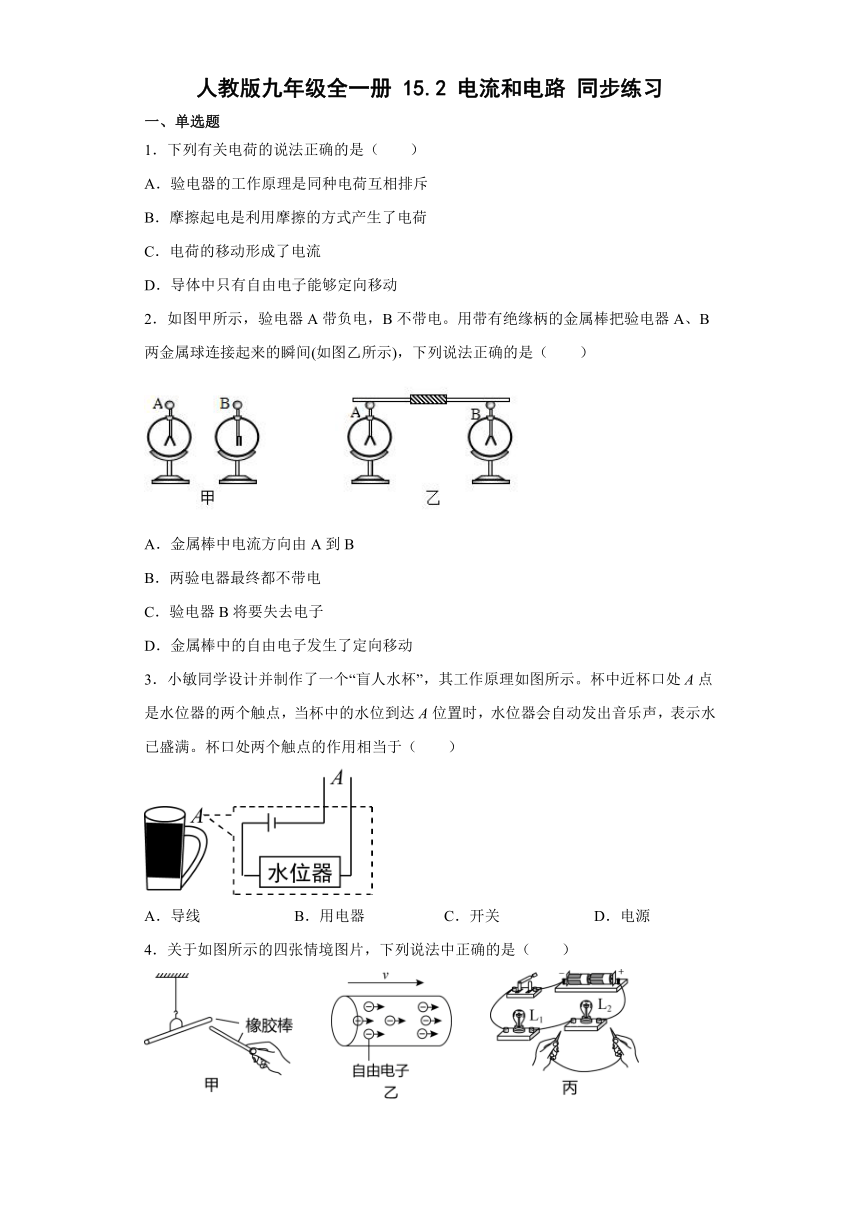

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．下列有关电荷的说法正确的是（　　）
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式产生了电荷
C．电荷的移动形成了电流
D．导体中只有自由电子能够定向移动
2．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（　　）
A．金属棒中电流方向由A到B
B．两验电器最终都不带电
C．验电器B将要失去电子
D．金属棒中的自由电子发生了定向移动
3．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线 B．用电器 C．开关 D．电源

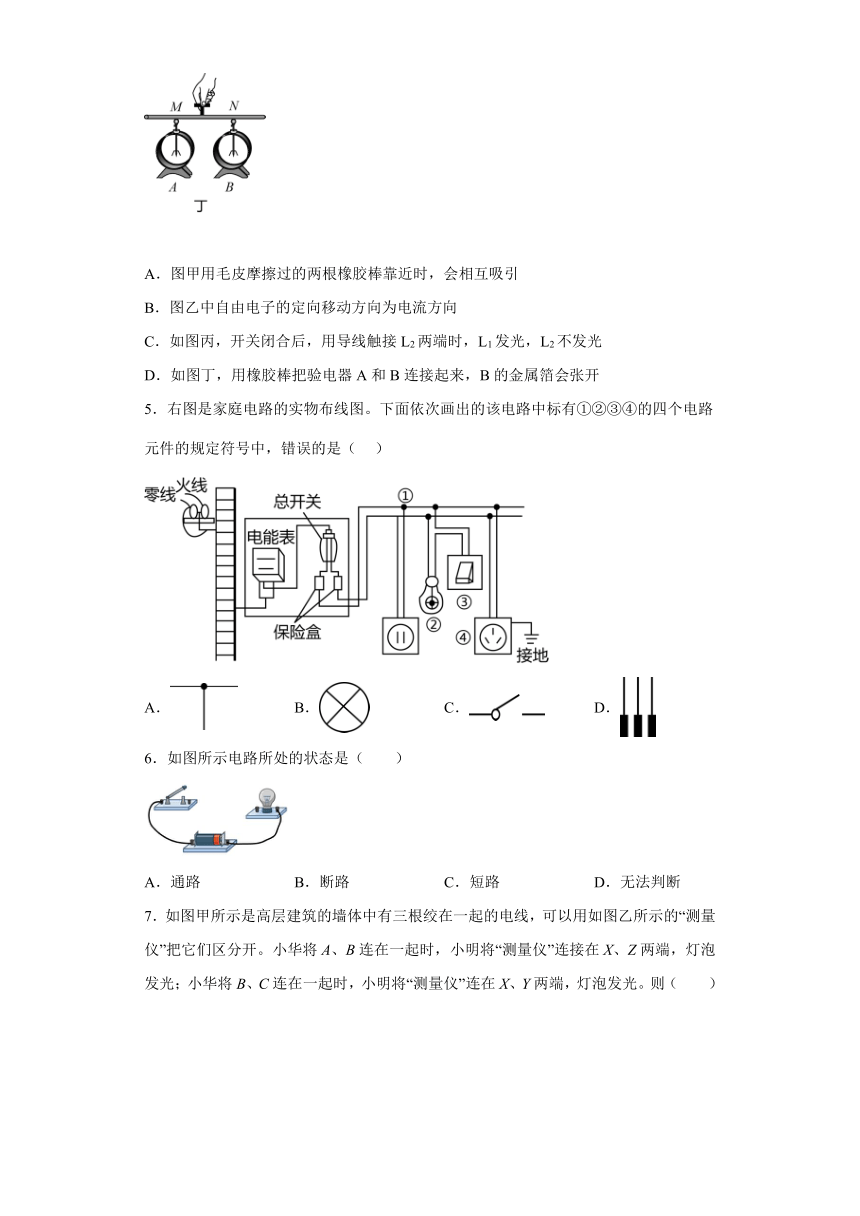

4．关于如图所示的四张情境图片，下列说法中正确的是（　　）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向
C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
5．右图是家庭电路的实物布线图。下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（ ）
A． B． C． D．
6．如图所示电路所处的状态是（　　）
A．通路 B．断路 C．短路 D．无法判断

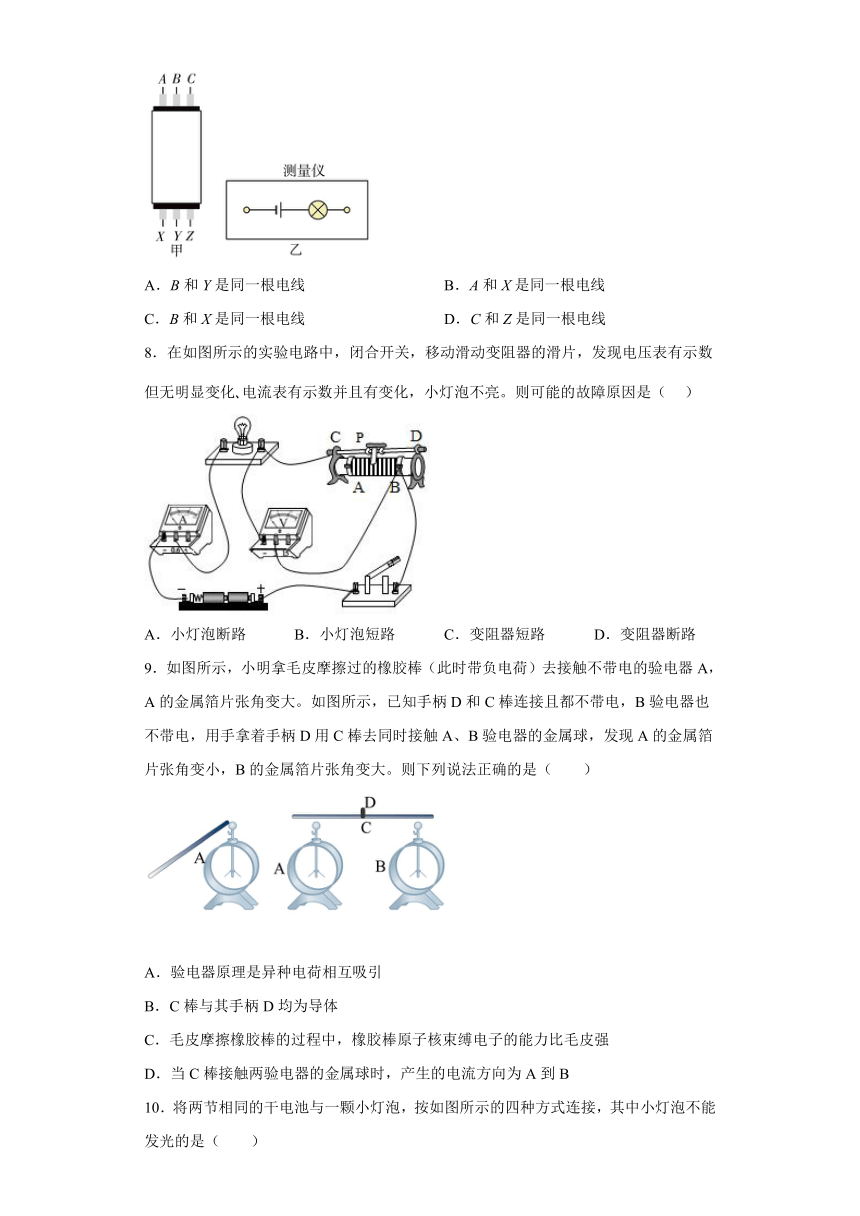

7．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（　　）
A．B和Y是同一根电线 B．A和X是同一根电线
C．B和X是同一根电线 D．C和Z是同一根电线
8．在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化 电流表有示数并且有变化，小灯泡不亮。则可能的故障原因是（ ）
A．小灯泡断路 B．小灯泡短路 C．变阻器短路 D．变阻器断路
9．如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
10．将两节相同的干电池与一颗小灯泡，按如图所示的四种方式连接，其中小灯泡不能发光的是（　　）
A． B．
C． D．
11．如图示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器 B．开关 C．导线 D．电源
12．下列说法正确的是（　　）
A．在闭合电路中，电流总是从电源的正极流向负极
B．“破镜不能重圆”，说明分子间有斥力
C．验电器的工作原理是：同种电荷相互排斥
D．燃料燃烧释放的热量越大，燃料的热值越大
二、填空题
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是________的，（填“断开”或“闭合”），为使引爆装置停止工作，拆弹专家应在________（填“a”或“b”）处剪断导线。
14．有甲、乙、丙三个带电小球，已知甲球带正电，当甲和不带电的验电器金属球接触时电流的方向是__________________（选填“从甲到验电器”或“从验电器到甲”）；若甲排斥乙，乙吸引丙，则丙球带_________电。

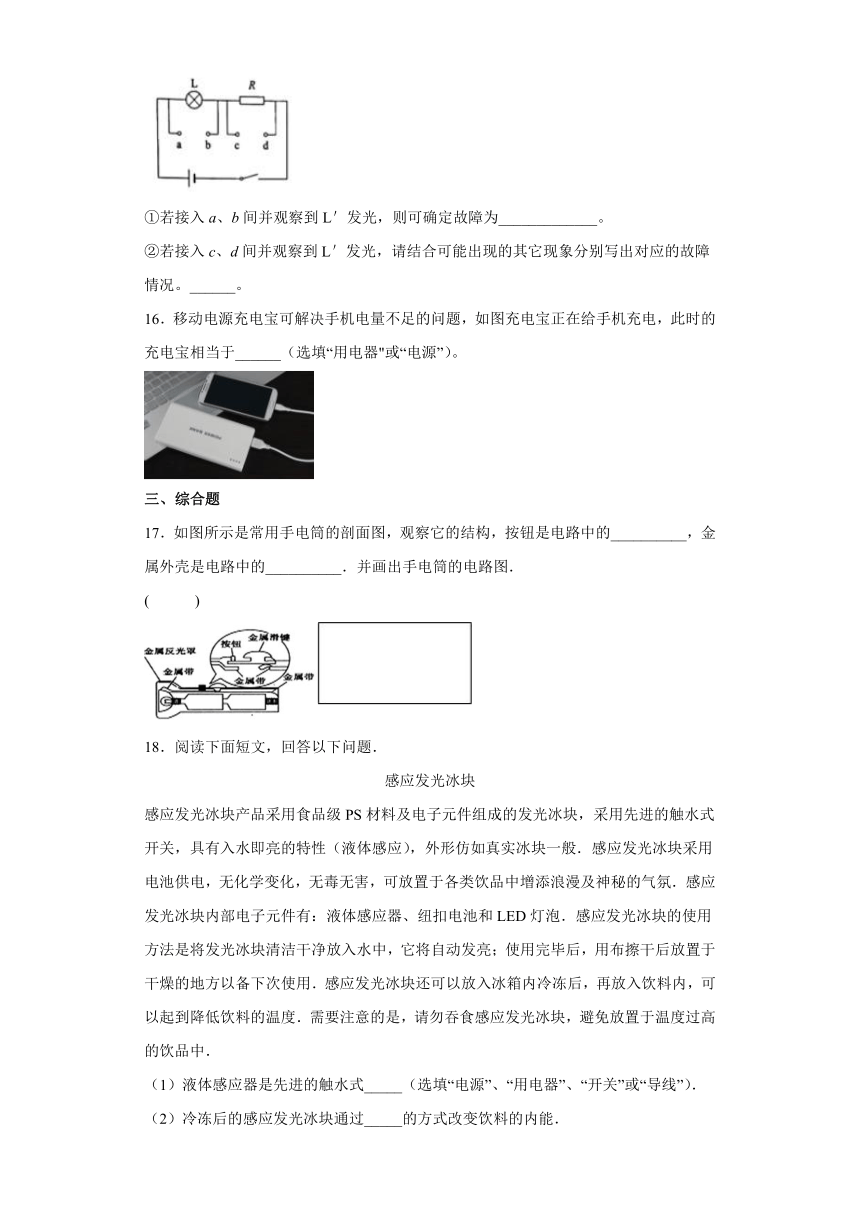

15．图所示电路中电源电压不变，闭合开关电路正常工作。一段时间后，灯L突然熄灭，若电路中只有一处故障，且发生在灯L或电阻R处，为查找故障，现将与L规格相同且完好的灯L＇接入a、b 或c、d间。
①若接入a、b间并观察到L＇发光，则可确定故障为_____________。
②若接入c、d间并观察到L＇发光，请结合可能出现的其它现象分别写出对应的故障情况。______。
16．移动电源充电宝可解决手机电量不足的问题，如图充电宝正在给手机充电，此时的充电宝相当于______（选填“用电器"或“电源”）。
三、综合题
17．如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的__________，金属外壳是电路中的__________．并画出手电筒的电路图．
( )
18．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛．感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能．
（3）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图．
( )
（4）用布擦干后的感应发光冰块内部的电路处于_____状态．
19．把一根铁丝的两端分别与两根铜丝相连接，再与一个小量程的电流表串联成闭合电路．然后把铜、铁丝的一个接点放在盛有冰水混合物的杯中，当另一个接点用火焰加热时，发现电流表的指针会发生偏转，表明闭合电路中有电流通过，像这样的电路叫做热电偶电路．
进一步实验表明热电偶电路中的电流的大小跟相互连接的两种金属丝的性质，以及两点间的温度差有关系．下表给出了通过实验测得的铂铑合金热电偶电路中电流大小与温度差的关系的一组数据．
（1）从表中数据可以发现，热电偶电路中电流的大小将随着两点间的温度差的增大而________
（2）这样的热电偶实际上是个电源，它的电能是由________ 能转化而来
20．如图所示在烧杯中加入盐水，将铜片和锌片放入盐水中，这就制成了一个电池，再将电压表的两个接线柱用导线连接在铜片和锌片上，电压表指针偏转。回答下列问题：
（1）该电池工作时的能量转化情况？
（2）哪个金属片是电池的正极？
（3）在电池的外部自由电子移动的方向是铜片到锌片，还是锌片到铜片？
21．图中三角插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N极的插脚相连．请你将图所示实物图连接起来检测N插脚与导线②是否相连________．若观察到________现象，说明导线②是接到N插脚上．
参考答案：
1．A
【解析】
【详解】
A．验电器的工作原理是同种电荷相互排斥，故A正确；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．电荷的定向移动才会形成电流，故C错误；
D．金属导体中是负电荷即自由电子定向移动，酸、碱、盐的水溶液中正电荷和负电荷都可以定向移动，故D错误。
故选A。
2．D
【解析】
【分析】
【详解】
AD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A上多余的电子沿金属棒运动到验电器B上，即自由电子发生了定向移动。而电流的方向在物理学中的规定为正电荷定向移动的方向为电流的方向，也就是负电荷定向移动的相反方向即金属棒中的电流方向由B到A。故A错误，D正确；
BC．验电器A上多余的电子沿金属棒运动到验电器B上，验电器B由于得到多余的电子，最终两验电器都带负电。故BC错误。
故选D。
3．C
【解析】
【分析】
【详解】
由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。故ABD不符合题意；C符合题意。
故选C。
4．C
【解析】
【分析】
【详解】
A．用毛皮摩擦过的两根橡胶棒，带同种电荷，根据电荷相互作用的规律知，同种电荷相互排斥，故A错误；
B．正电荷定向移动的方向为电流方面，由图乙知，电子带负电，向右定向移动，故电流的方向与电子移动的方向相反，故B错误；
C．由图知，两灯串联，当用导线触接两端时，灯被短路，不发光，灯发光，故C正确；
D．由图丁知，验电器A带电，用橡胶棒把验电器A和B连接起来，因橡胶棒是绝缘体，在A和B之间，没有电荷的转移，故B不带电，金属箔不会张开，故D错误。
故选C。
5．D
【解析】
【详解】
A．是电线连接，A中线路连接符号是正确的故A正确，不符合题意；
B．是电灯泡，B中电灯的元件符号是正确的，故B正确，不符合题意；
C．是开关，开关的元件符号是正确的，故C正确，不符合题意；
D．是三孔插座，元件符号为三脚插头的符号，故D错误，符合题意。
故选D。
6．B
【解析】
【详解】
由实物图知，开关与灯泡间未有导线连接，是断开状态，所以电路是断路，故ACD不符合题意，B符合题意。
故选B。
7．C
【解析】
【详解】
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，说明此时电路是接通的；上端只剩下C，下端只剩下Y，则说明C和Y是同一根电线。如图所示：
小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，说明此时电路是接通的；上端只剩下A，下端只剩下Z，则说明A和Z是同一根电线。如图所示：
综上所述，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线。故ABD不符合题意，C符合题意。
故选C。
8．B
【解析】
【详解】
A．由图可知，滑动变阻器与小灯泡串联，闭合开关，移动滑动变阻器的滑片，若是小灯泡断路，电路处于断开状态，电流表没有示数，与题意不符，A错误；
B．若是小灯泡短路，相当于一根导线，此时只有滑动变阻器接入电路，电源电压全部分给滑动变阻器，所以闭合开关，移动滑动变阻器的滑片，电压表有示数但无明显变化，电路中电阻发生变化，电流表有示数并且有变化，小灯泡不亮，B正确；
C．若是滑动变阻器短路，电压表将没有示数，与题意不符，C错误；
D．若是滑动变阻器断路，电流表没有示数，与题意不符，D错误。
故选B。
9．C
【解析】
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，本质是橡胶棒原子核束缚电子的能力比毛皮强，故C正确；
D．毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D错误。
故选C。
10．B
【解析】
【详解】
ACD．两节干电池正确串联后与小灯泡形成了闭合回路，所以小灯泡均能发光，故ACD不符合题意；
B．两节干电池没有按照正确的方式串联，所以不能给小灯泡供电，小灯泡不能发光，故B项符合题意。
故选B。
11．A
【解析】
【详解】
在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，所以手机电池相当于用电器。
故选A。
12．C
【解析】
【详解】
：A．闭合电路中在电源的外部，电流总是从电源正极流向负极，而电源内部的方向与之相反，故A错误；
B．“破镜不能重圆”，是因为镜子破裂处的分子间间隔较大，大于分子直径的10倍，分子间的作用力十分微弱的缘故，故B错误；
C．验电器是根据同种电荷相互排斥的原理制成的，故C正确；
D．热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧是否充分、释放热量多少无关，故D错误。
故选C。
13． 闭合 a
【解析】
【详解】
[1]由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过，所以起爆前定时开关S是闭合的。
[2]当S断开时，起爆器中将通过电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
14． 从甲到验电器 负
【解析】
【详解】
[1]甲球带正电，当它和不带电的验电器的金属球接触时，验电器上的自由电子向甲球转移，从而形成电流，因电流方向与自由电子定向移动的方向相反，所以电流方向从甲到验电器。
[2]三个小球都带电，由于甲带正电，甲排斥乙，由电荷的性质可知，乙带正电，乙吸引丙，说明丙带负电。
15． L 断路 若只有L'发光，则L短路；若L'和L都发光，则R断路；若L'和L都不发光，则L断路。
【解析】
【详解】
[1]灯L突然熄灭，现在将L＇接入a、b间并观察到L＇发光，说明故障发生在L的位置，且L断路；
[2]将灯L＇接入c、d之间，若只有灯泡L＇发光，则故障为灯泡L短路，若灯泡L和L＇都发光，则故障为电阻R断路，若灯泡L＇不发光，则故障为灯泡L断路。
16．电源
【解析】
【详解】
给手机充电的充电宝，将化学能转化为电能，相当于电源。
17． 开关 导线
【解析】
【详解】
[1]按钮是控制电路通断的装置，相当于电路中的开关，
[2]金属外壳是电流的通道，相当于电路中的导线，
[3] 按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路．作图时注意电流流经各元件的顺序要一致，电路图如图所示：
18． 开关 热传递 断路
【解析】
【详解】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递降低饮料的温度；
（3）电路是由液体感应器、纽扣电池和LED灯泡由导线连接而成，所以是基本的电路，如图：
（4）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
19． 增大 内
【解析】
【详解】
(1)从表格中可以看出，热电偶电路中电流的大小将随着两接点间温度差的增大而增大；(2)根据表中数据可知，温差越大，电路中的电流就越大，说明热电偶是将内能转化为电能的装置．
【点睛】
（1）仔细观察表格数据，找出电路中的电流随两点间温度的变化；（2）由于要保持两点间要有不同的温度，故从能量转化角度，热电偶消耗了内能，转化成了电能．
20．（1）化学能转化为电能；（2）铜片；（3）锌片到铜片
【解析】
【分析】
【详解】
(1)该装置通过化学变化使电荷定向移动产生电流，该过程中将化学能转化为电能。
(2)由图可知，铜片和电压表的正接线柱相连，所以铜片是正极。
(3)在电源外部电流从正极流向负极，电流方向和电荷定向移动方向相反，自由电子从负极流向正极，即从锌片到铜片。
21． 小灯泡发光
【解析】
【详解】
为了检测导线②是否接到了N插脚上，可以将N和导线②与灯泡、电源、开关组成电路，闭合开关若小灯泡发光，则说明导线②接到N插脚上，反之说明导线②没有接到N插脚上，如图所示：
【点睛】
为检测导线②是否接到了N插脚上，将它们接入电路中，根据灯泡发光情况判断电路是否能被接通，由此分析解答．
