人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为
A．I1>I2>I3 B．I3> I2> I1 C．I1= I2= I3 D．I2> I1> I3
2．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
3．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）
A．灯 L1中的电流大 B．两灯中电流一样大
C．灯 L2中的电流大 D．无法进行比较

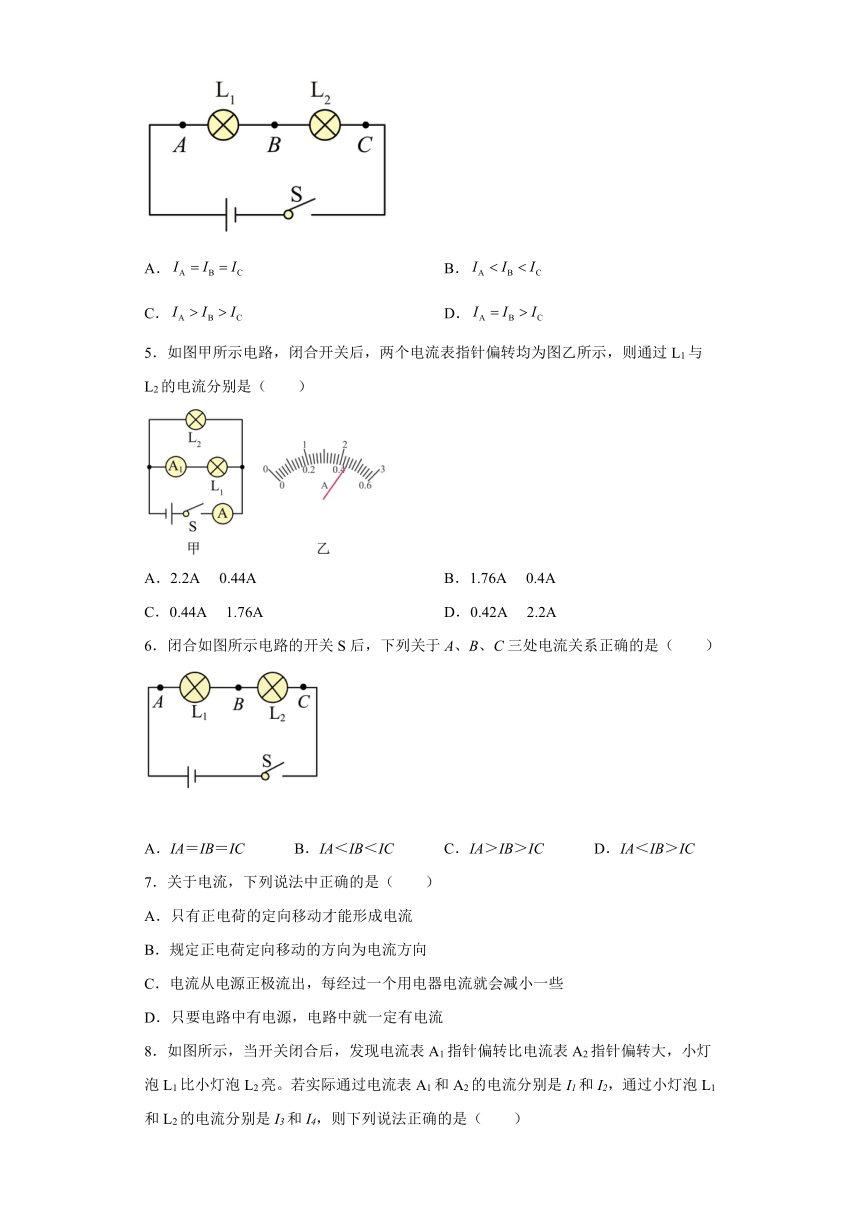

4．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（　　）
A． B．
C． D．
5．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（　　）
A．2.2A 0.44A B．1.76A 0.4A
C．0.44A 1.76A D．0.42A 2.2A
6．闭合如图所示电路的开关S后，下列关于A、B、C三处电流关系正确的是（　　）
A．IA＝IB＝IC B．IA＜IB＜IC C．IA＞IB＞IC D．IA＜IB＞IC
7．关于电流，下列说法中正确的是（　　）
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电流从电源正极流出，每经过一个用电器电流就会减小一些
D．只要电路中有电源，电路中就一定有电流
8．如图所示，当开关闭合后，发现电流表A1指针偏转比电流表A2指针偏转大，小灯泡L1比小灯泡L2亮。若实际通过电流表A1和A2的电流分别是I1和I2，通过小灯泡L1和L2的电流分别是I3和I4，则下列说法正确的是（　　）
A．I1＝I2＝I3＝I4 B．I1＞I3＞I4＞I2
C．I1＜I3＜I4＜I2 D．无法判断
9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为0.3A B．通过灯L1的电流为1.2A
C．通过灯L2的电流为1.5A D．通过灯L2的电流为1.2A
10．如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，并且 L1 比 L2更亮。下列说法中正确的是（　　）
A．灯 L1 和灯 L2 并联 B．灯 L1 和灯 L2 两端的电压一定相等
C．通过灯 L1 的电流与通过灯 L2 的电流一定相等 D．通过灯 L1 的电流一定比通过灯 L2 的电流大
二、填空题
11．如图甲所示电路，闭合开关，电流表、的示数如图乙、图丙所示，则电流表的示数是___________A，通过小灯泡的电流是___________A。若只将小灯泡、的位置互换，闭合开关，电流表的示数___________。（选填“增大”“减小”或“不变”）

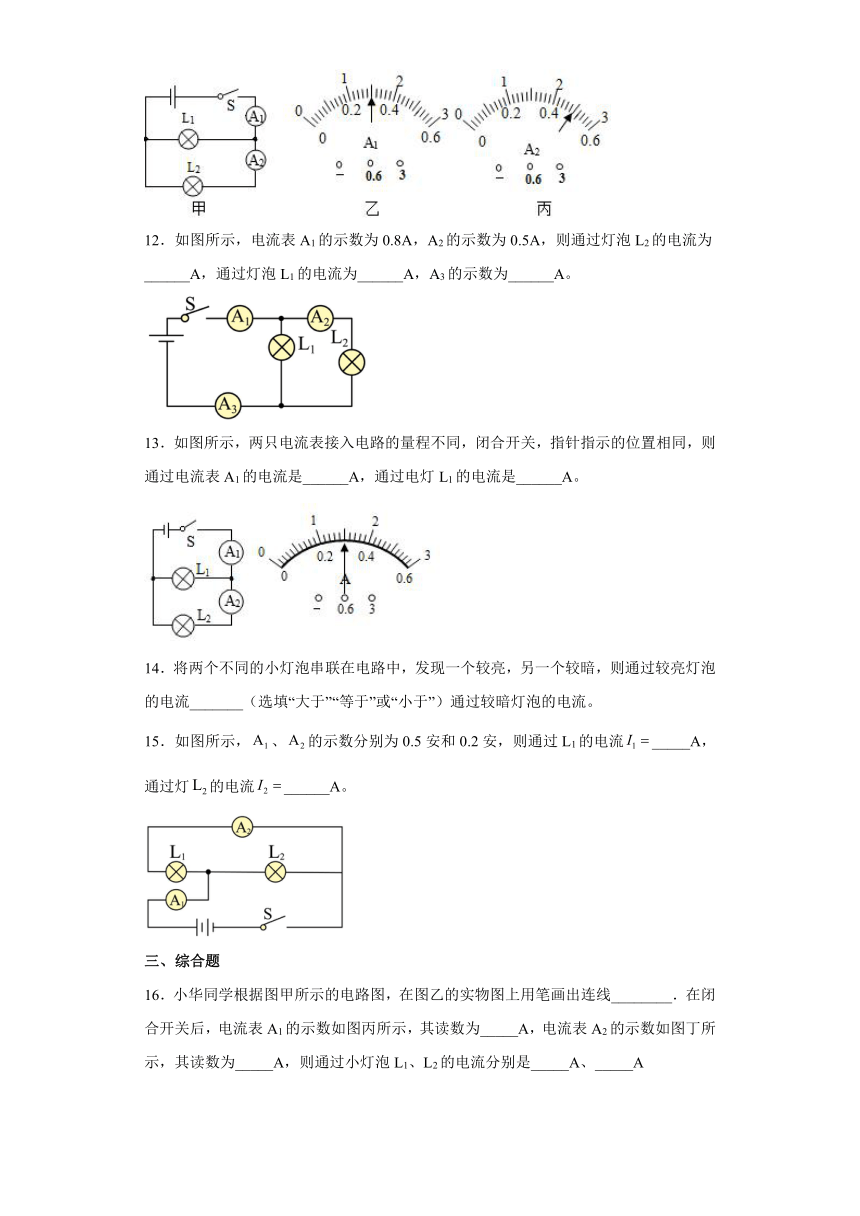

12．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
13．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
14．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流_______（选填“大于”“等于”或“小于”）通过较暗灯泡的电流。
15．如图所示，、的示数分别为0.5安和0.2安，则通过L1的电流_____A，通过灯的电流______A。
三、综合题
16．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A

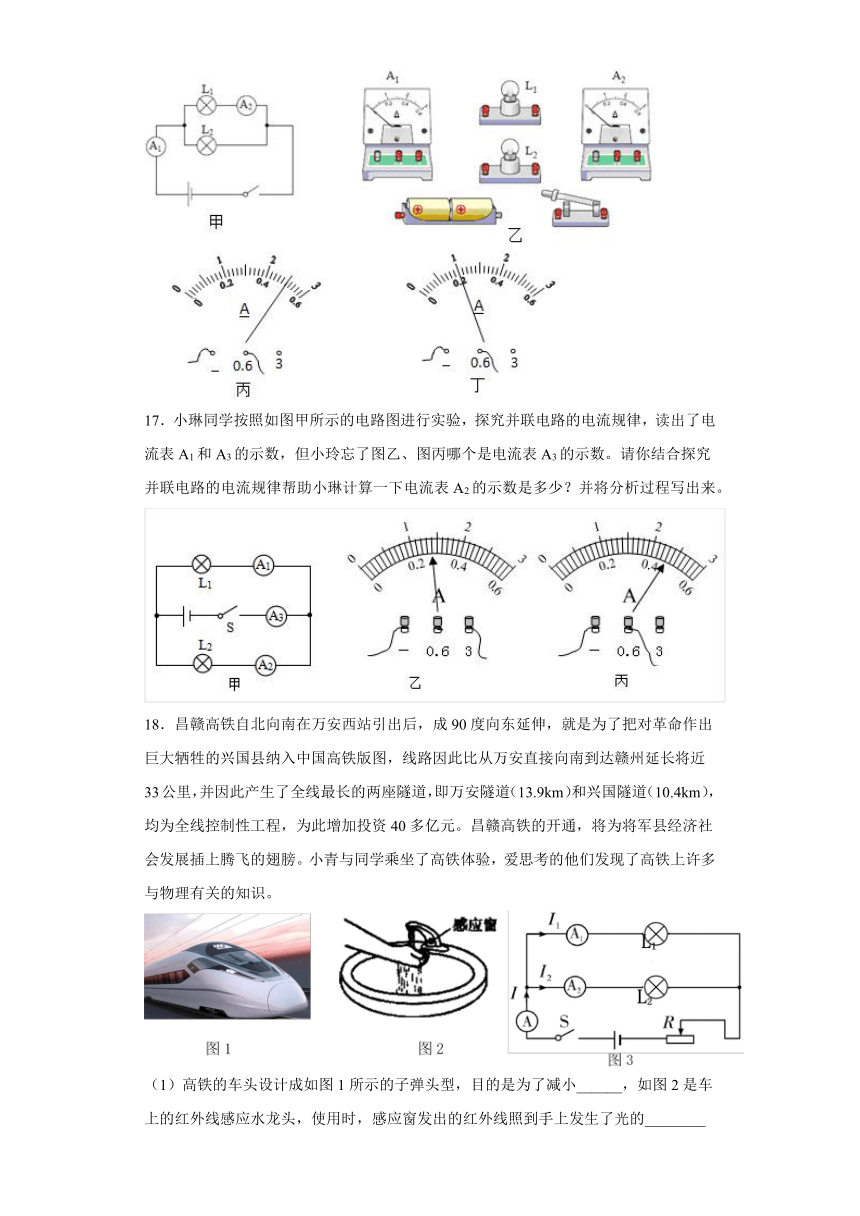

17．小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下电流表A2的示数是多少？并将分析过程写出来。
18．昌赣高铁自北向南在万安西站引出后，成90度向东延伸，就是为了把对革命作出巨大牺牲的兴国县纳入中国高铁版图，线路因此比从万安直接向南到达赣州延长将近33公里，并因此产生了全线最长的两座隧道，即万安隧道（13.9km）和兴国隧道（10.4km），均为全线控制性工程，为此增加投资40多亿元。昌赣高铁的开通，将为将军县经济社会发展插上腾飞的翅膀。小青与同学乘坐了高铁体验，爱思考的他们发现了高铁上许多与物理有关的知识。
（1）高铁的车头设计成如图1所示的子弹头型，目的是为了减小______，如图2是车上的红外线感应水龙头，使用时，感应窗发出的红外线照到手上发生了光的________现象，使感应窗内的红外线接收管接收到信号后控制出水；
（2）列车进站前要提前刹车，这是因为列车刹车后由于_______，还要继续运动一段距离；
（3）乘坐高铁时，感觉比普通列车噪声小很多，车内采用了很多降低噪声的技术，如安装中空玻璃，利用了在_________中减弱噪声的道理；
（4）通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同。他们想：车厢的照明灯是并联的，并联电路中电流有什么规律呢？
【设计实验与进行实验】
小青设计了如图3所示的电路，通过实验，得到下表数据：
电流 第1次 第2次 第3次 第4次
I1/A 0.18 0.22 0.24 1.4
I2/A 0.18 0.22 0.24 0.28
I/A 0.36 0.44 0.48 0.56
【分析与论证】
①小青分析数据时，发现表格中数据有一个错误，请指出错误的原因：__________；
②改正错误后，根据实验数据可以得到：并联电路干路中的电流______各支路电流之和；
【交流与合作】
与同学讨论交流后，发现她的实验设计有不足之处，请指出：_____。
19．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡、正常发光，电流表示数为 1.4A，的示数如图乙所示，求
（1）灯泡、两端电压分别是多少
（2）通过、的电流分别是多少
（3）依据图甲，将图丙中的实物图连接完整。
（4）若灯泡的灯丝烧断，电流、的示数分别是多少
参考答案：
1．B
【解析】
【详解】
如图甲把R1、R2、R3串联起来接入电路，且U1>U2>U3，根据串联电路中电流处处相等，由得
R1>R2>R3
将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得
I1R1= I2R2= I3R3
故
I3> I2> I1
故选B。
2．C
【解析】
【分析】
【详解】
当开关S1闭合，S2断开时，两灯泡并联，电流表测干路电流，即干路上的电流I=0.7A；若只闭合S2而断开S1时，两灯泡并联，电流表测通过L1的电流，即I1=0.42A；因并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流
I2=I-I1=0.7A-0.42A=0.28A
故选C。
3．B
【解析】
【详解】
由图可知，两灯泡串联，串联电路中，各处电流都相等，所以通过L1、L2的电流一样大，故ACD错误，B正确。
故选B。
4．A
【解析】
【分析】
【详解】
由图可知，该电路是串联电路，根据串联电路中电流处处相等，则，故BCD选项错误，A选项正确。
故选A。
5．C
【解析】
【详解】
两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
故ABD不符合题意，C符合题意。
故选C。
6．A
【解析】
【详解】
由图知，两灯串联在电路中，因为串联电路中电流处处相等，所以A、B、C三处电流相等。
故选A。
7．B
【解析】
【分析】
【详解】
A．电荷的定向移动形成了电流，故不论是正电荷还是负电荷，都可以，故A错误；
B．规定正电荷移动的方向为电流方向，故B正确；
C．电流从电源正极流出，串联电路中，每经过一个用电器电流不会变，故C错误；
D．只要电路中有电源，且必须是闭合回路，电路中才会有电流，故D错误。
故选B。
8．A
【解析】
【分析】
【详解】
由电路图知，两灯串联在电路中，电流表A1、A2都测电路中电流，由串联电路的电流规律知
I1＝I2＝I3＝I4
两个电流表的指针位置不同是因为两电流表使用的量程不同，两灯泡的亮度不同是因为两个灯泡的实际功率不同的缘故。
故选A。
【点睛】
9．B
【解析】
【详解】
CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；
AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为
故A错误，B正确。
故选B。
10．C
【解析】
【详解】
ACD．闭合开关后，该电路是串联电路，根据串联电路的电流特点，电路中处处电流相等，故AD错误，C正确；
B．因为两灯亮度不同，所以实际功率不同，根据公式可知，两灯电压不同，故B错误。
故选C。
11． 1.5 1 增大
【解析】
【分析】
【详解】
[1]L1、L2并联，A1测干路电流，A2测L2支路电流。由并联电路中的电流规律知：干路电流大于支路电流，则乙图使用0~3A量程，A1读数为1.5A；丙图使用0~0.6A，A2读数为0.5A。
[2]由并联电路中干路电流等于各支路电流之和可得，L1的电流为
I1=1.5A-0.5A=1A
[3]因并联电路中各支路独立工作、互不影响，所以，通过两灯泡的电流不变，干路电流不变。原电路中，电流表A2测L2的电流，示数为0.5A；若只将L1、L2互换位置后，此时电流表A2测L1的电流，示数为1A，因此电流表A2的示数增大。
12． 0.5 0.3 0.8
【解析】
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
13． 1.5 1.2
【解析】
【详解】
[1]两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，如图所示示数分别为0.3A、1.5A；图中电路为并联电路，电流表A1测干路电流，示数较大为1.5A，电流表A2测通过电灯L2的电流，示数为0.3A。
[2]通过电灯L1的电流是
I1=I-I2=1.5A-0.3A=1.2A
14．等于
【解析】
【详解】
因为两个灯泡串联，根据串联电路中电流的规律可知，通过两个灯泡的电流相等。
15． 0.2 0.3
【解析】
【详解】
[1][2]由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L1支路的电流；干路电流I=0.5A，通过L1的电流I1=0.2A，因并联电路中干路电流等于各支路电流之和，则通过L2的电流
I2=I-I1=0.5A-0.2A=0.3A
16． 0.5 0.2 0.2 0.3
【解析】
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
17．0.94A；见解析
【解析】
【详解】
由甲所示的电路图可知，两灯泡并联，电流表A1测量灯泡L1的电流，A2测量L2的电流，电流表A3在干路上测总电流，根据并联电路的电流关系，A3示数应是最大的；图乙电流表的量程为0~3A，分度值为0.1A，示数为1.4A；图丙电流表的量程为0~0.6A，分度值为0.02A，示数为0.46A；所以电流A3的读数为1.4A，电流表A1的读数为0.46A，根据并联电路中干路中的电流等于各支路电流之和，可知电流表A2的读数为
I2=I3-I1=1.4A-0.46A=0.94A
18． 空气阻力 反射 惯性 传播过程 读数时看错了量程 等于 没有选用不同规格的电阻（没有多次实验）
【解析】
【详解】
(1)[1]列车设计为子弹头型是因为流线型的外表能减小空气阻力，提高车速；
[2]感应窗发出红外线，照射到手上，发生反射，改变传播方向，重新被感应窗接收，控制出水情况；
(2)[3]列车到站前要提前刹车，这是因为列车刹车后由于惯性，还要继续运动一段距离；
(3)[4]安装中空玻璃，这是在传播过程中减弱噪声；
(4)①[5]根据表中数据可知，前3次实验中
I1=I2，
并且
I=I1+I2，
而第四次实验中，
I1=5I2，
并且
I1＞I，
因此I1的数值错误，原因是电流表选用小量程按大量程读数了；
②[6]因为表中四次实验数据都满足
I=I1+I2，
因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
[7]根据实验数据可知，每一次两支路电流都相等，由于并联电路电压特点和欧姆定律，可知他所选用的电阻规格是相同的，得出的结论有偶然性；应该选用规格不同的电阻进行多次实验。
19．（1）3V；3V（2）0.92A；0.48A（3） （4）0.48A；0.48A
【解析】
【详解】
解：（1）由图甲可知，两灯泡并联，已知电源电压为3V，根据并联电路电压的特点，则灯泡L1、L2两端的电压都等于电源电压，故灯泡L1、L2两端电压分别是为3V、3V。
（2）由图甲可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流。已知电流表A1示数为1.4A，即干路电流I＝1.4A。由图乙可知，电流表A2若选0～3A的量程，分度值是0.1A，示数为2.4A，而电流表A2测灯泡L2所在支路的电流，其示数不能大于干路电流，因此电流表A2选用的量程是0～0.6A，分度值是0.02A，示数为0.48A；即通过L2的电流
I2＝0.48A
因为并联电路中干路电流等于各支路电流之和，则通过灯泡L1的电流
I1＝I﹣I2＝1.4A﹣0.48A＝0.92A
即通过L1、L2电流分别为 0.92A和0.48A。
（3）两灯并联，电流表示数为 1.4A ，A1选用大量程；A2选用小量程，根据电路图连接实物图，注意各元件顺序与电路图一一对应，如下所示：
（4）若L1灯丝突然烧断，此时电路为L2的简单电路，则电流表A1和A2都测量L2的电流，由于并联电路中，各支路互不影响，根据（2）可知，通过L2的电流大小不变，所以电流A1、A2的示数分别为0.48A、0.48A。
答：（1）灯泡L1、L2两端电压分别为 3V、3V；
（2）通过L1、L2电流分别为 0.92A和0.48A；
（3）若L1的灯丝烧断，电流A1、A2的示数分别为0.48A、0.48A。
