北师大版九年级年级全一册11.8变阻器同步练习（有解析）

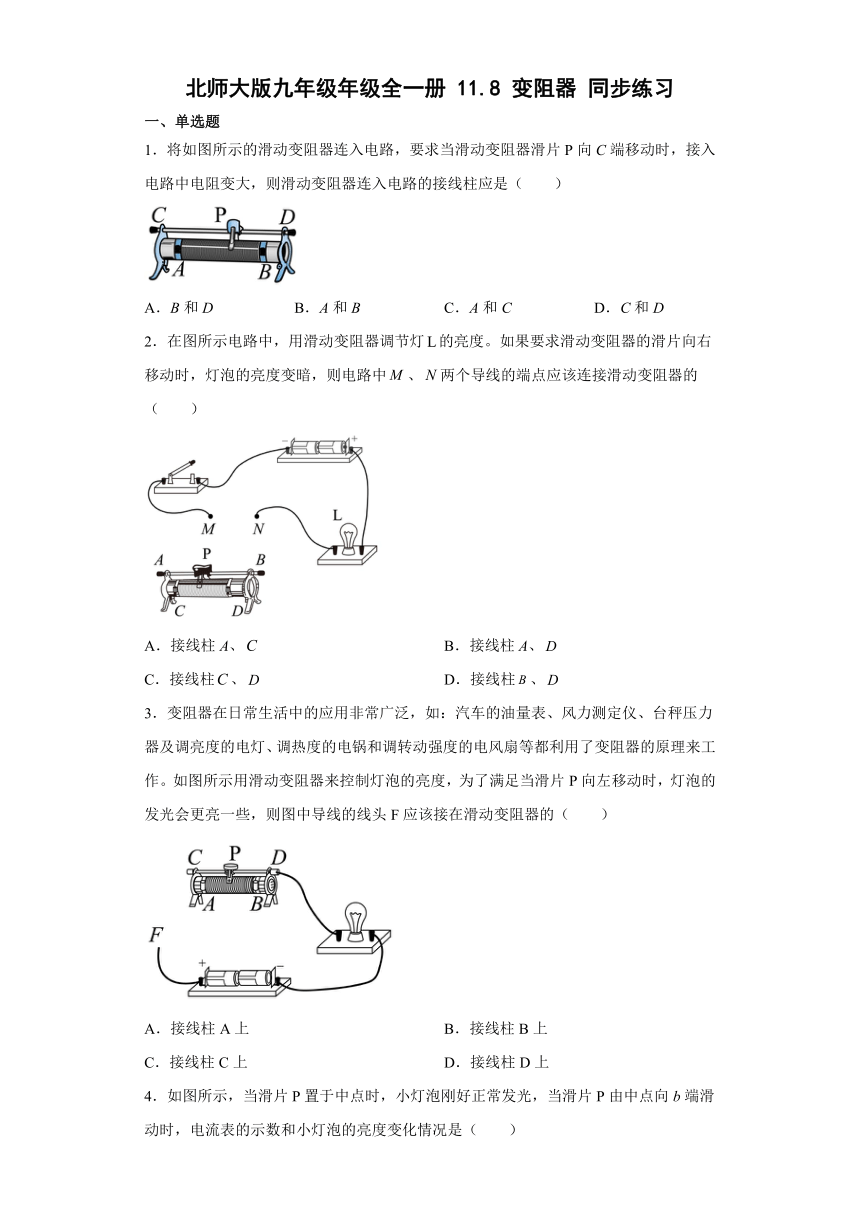

北师大版九年级年级全一册 11.8 变阻器 同步练习
一、单选题
1．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向C端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（　　）
A．B和D B．A和B C．A和C D．C和D
2．在图所示电路中，用滑动变阻器调节灯的亮度。如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（　　）
A．接线柱A、 B．接线柱A、
C．接线柱、 D．接线柱、
3．变阻器在日常生活中的应用非常广泛，如：汽车的油量表、风力测定仪、台秤压力器及调亮度的电灯、调热度的电锅和调转动强度的电风扇等都利用了变阻器的原理来工作。如图所示用滑动变阻器来控制灯泡的亮度，为了满足当滑片P向左移动时，灯泡的发光会更亮一些，则图中导线的线头F应该接在滑动变阻器的（　　）
A．接线柱A上 B．接线柱B上
C．接线柱C上 D．接线柱D上

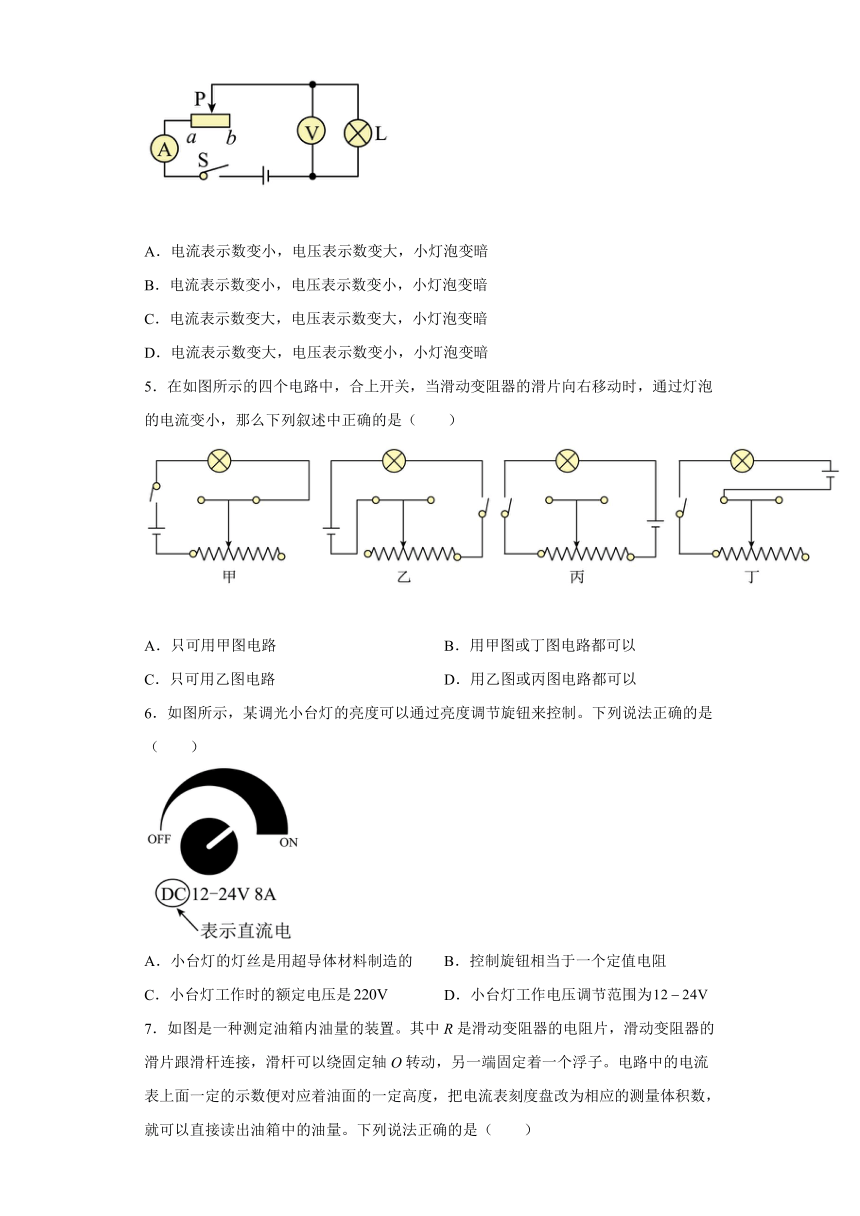

4．如图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小灯泡的亮度变化情况是（　　）
A．电流表示数变小，电压表示数变大，小灯泡变暗
B．电流表示数变小，电压表示数变小，小灯泡变暗
C．电流表示数变大，电压表示数变大，小灯泡变暗
D．电流表示数变大，电压表示数变小，小灯泡变暗
5．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路 B．用甲图或丁图电路都可以
C．只可用乙图电路 D．用乙图或丙图电路都可以
6．如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。下列说法正确的是（　　）
A．小台灯的灯丝是用超导体材料制造的 B．控制旋钮相当于一个定值电阻
C．小台灯工作时的额定电压是 D．小台灯工作电压调节范围为

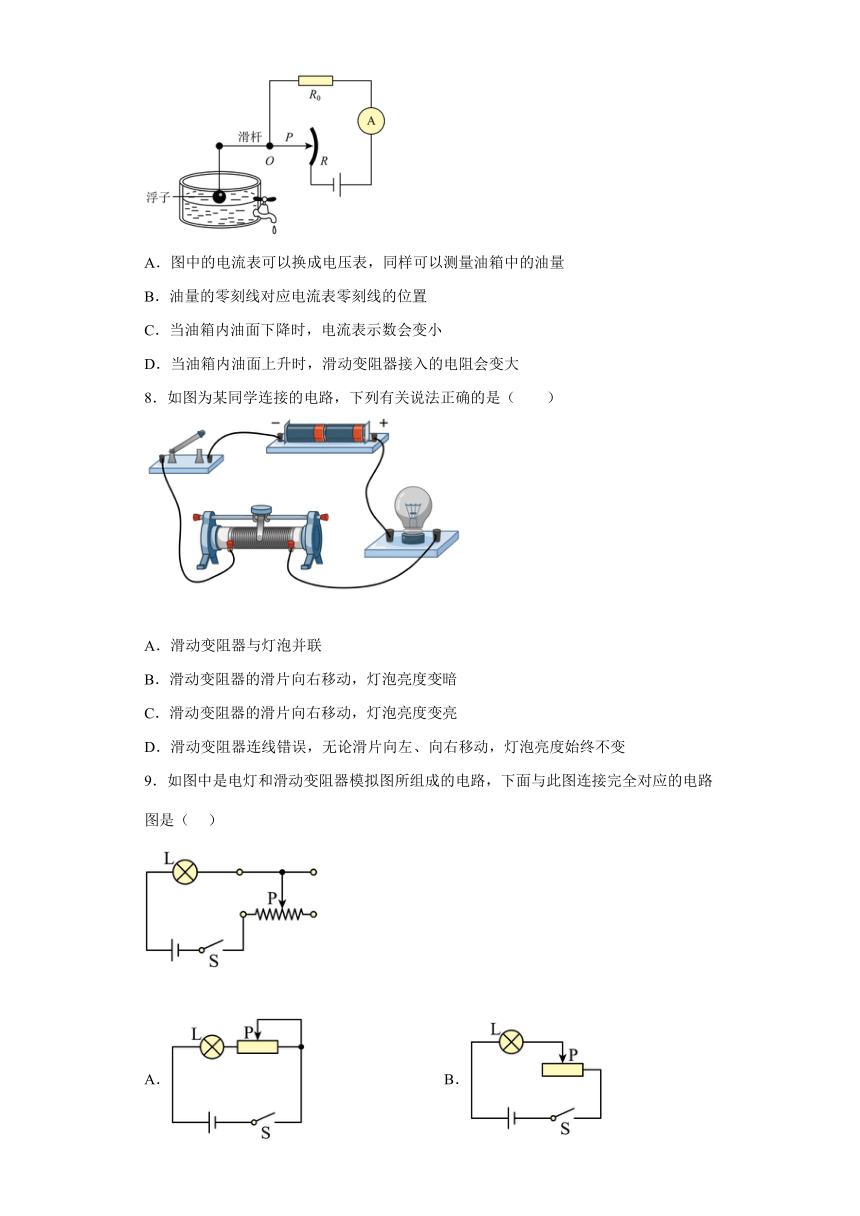

7．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（　　）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
8．如图为某同学连接的电路，下列有关说法正确的是（　　）
A．滑动变阻器与灯泡并联
B．滑动变阻器的滑片向右移动，灯泡亮度变暗
C．滑动变阻器的滑片向右移动，灯泡亮度变亮
D．滑动变阻器连线错误，无论滑片向左、向右移动，灯泡亮度始终不变
9．如图中是电灯和滑动变阻器模拟图所组成的电路，下面与此图连接完全对应的电路图是（ ）
A． B．
C． D．

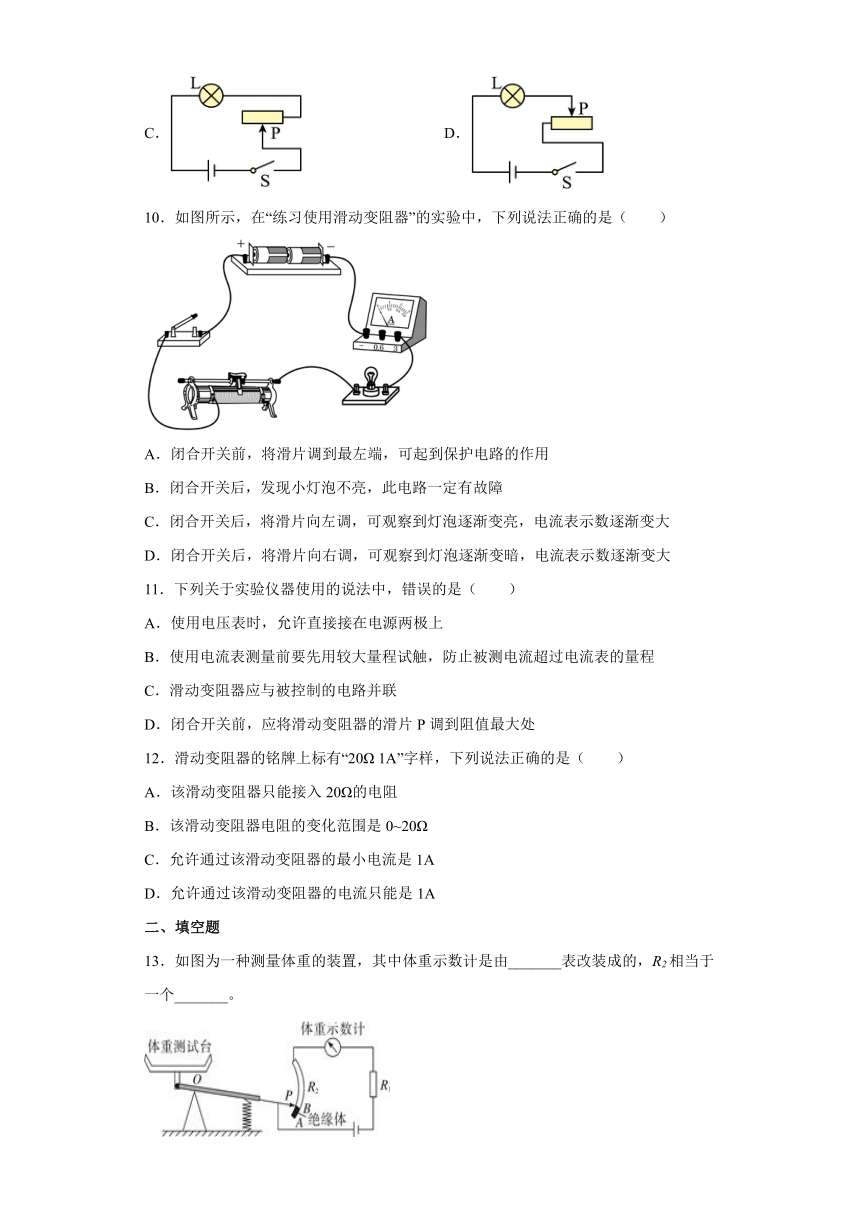

10．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（　　）
A．闭合开关前，将滑片调到最左端，可起到保护电路的作用
B．闭合开关后，发现小灯泡不亮，此电路一定有故障
C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大
D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大
11．下列关于实验仪器使用的说法中，错误的是（　　）
A．使用电压表时，允许直接接在电源两极上
B．使用电流表测量前要先用较大量程试触，防止被测电流超过电流表的量程
C．滑动变阻器应与被控制的电路并联
D．闭合开关前，应将滑动变阻器的滑片P调到阻值最大处
12．滑动变阻器的铭牌上标有“20Ω 1A”字样，下列说法正确的是（　　）
A．该滑动变阻器只能接入20Ω的电阻
B．该滑动变阻器电阻的变化范围是0~20Ω
C．允许通过该滑动变阻器的最小电流是1A
D．允许通过该滑动变阻器的电流只能是1A
二、填空题
13．如图为一种测量体重的装置，其中体重示数计是由_______表改装成的，R2相当于一个_______。

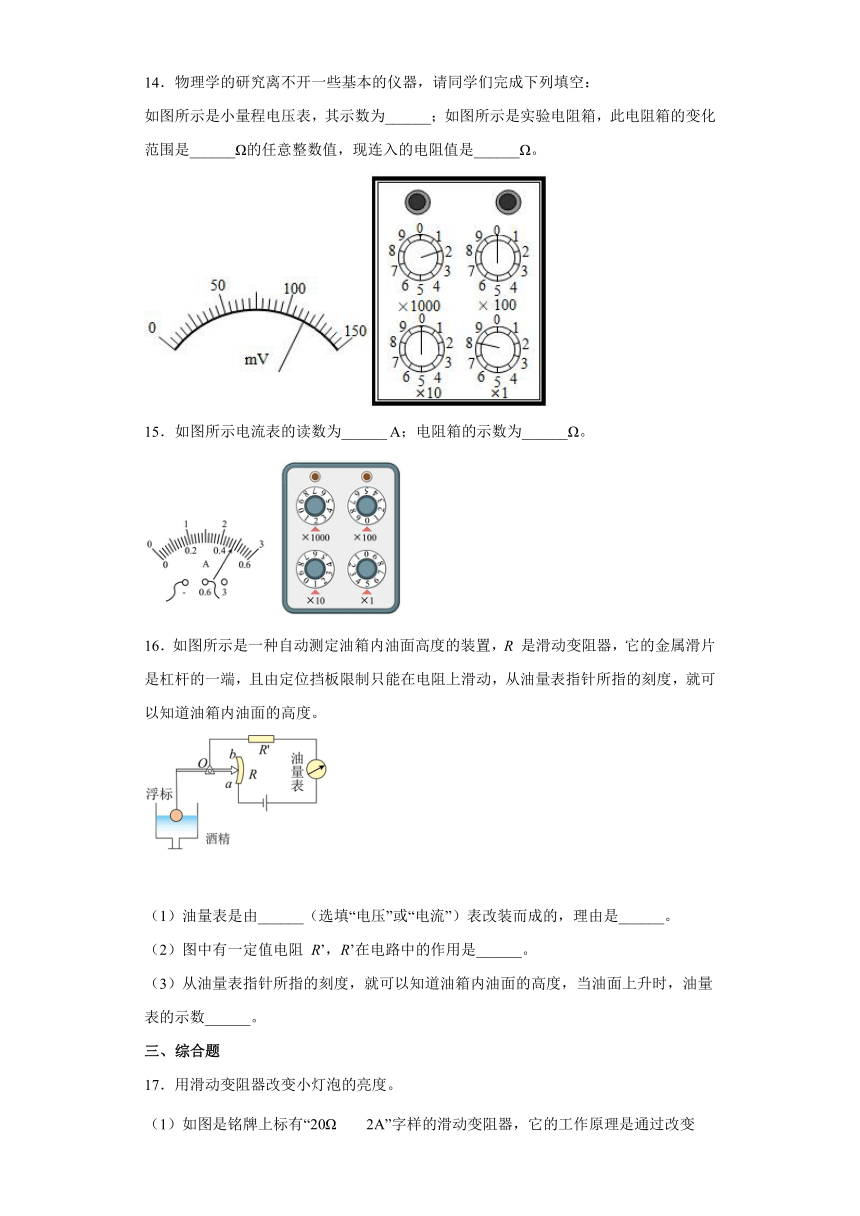

14．物理学的研究离不开一些基本的仪器，请同学们完成下列填空：
如图所示是小量程电压表，其示数为______；如图所示是实验电阻箱，此电阻箱的变化范围是______Ω的任意整数值，现连入的电阻值是______Ω。
15．如图所示电流表的读数为______ A；电阻箱的示数为______Ω。
16．如图所示是一种自动测定油箱内油面高度的装置，R 是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内油面的高度。
（1）油量表是由______（选填“电压”或“电流”）表改装而成的，理由是______。
（2）图中有一定值电阻 R’，R’在电路中的作用是______。
（3）从油量表指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，油量表的示数______。
三、综合题
17．用滑动变阻器改变小灯泡的亮度。
（1）如图是铭牌上标有“20Ω 2A”字样的滑动变阻器，它的工作原理是通过改变________来改变电阻。“20Ω”指的是_____接线柱间的电阻值。
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向左移灯泡变暗。______
（3）闭合开关前，滑动变阻器阻值要调至最大，目的是_______如果还想知道电路中电流值的改变情况，需在电路中再_______联一个电流表并增加_____根导线。
（4）闭合开关后，小聪发现自己连接的电路在移动滑片P时灯泡忽亮忽灭，造成此现象的原因可能是_______。
18．如图所示的电路中，滑动变阻器铭牌上标有“20Ω 0.5A”字样，其中“20Ω”表示滑动变阻器的 ______是20Ω，“0.5A”表示滑动变阻器 ______是0.5A。闭合开关前，应将滑动变阻器的滑片移至最 ______（填“左”或“右”）端。并画出对应的电路图。______
19．电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具．电动自行车方便了我们的日常生活，如图所示是电动自行车的实物图，电动自行车上面包含有很多物理知识，爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识．
电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具．电动自行车方便了我们的日常生活，如图所示是电动自行车的实物图，电动自行车上面包含有很多物理知识，爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识．
电动自行车刹车是通过________方式来增大摩擦力，从中也可见有时摩擦对我们还是很有用处的．夏天不宜长时间将电动车暴露在烈日下，否则用以爆胎，爆胎其实是由于车胎内气体内能增大导致，在烈日下爆胎是通过________方式增加气体内能．
日常生活中我们经常有 这样的经验，同一辆电动车，同样的充满电，载一个人与载两个人以同样的速度所能进行的最大距离是不同的，相比载一个人的时候，以同样速度载两个人时电动车的功率________（大/小/相等）．
电动自行车的转速把手可以调节电动自行车的转速，转速把手相当于________（填电学器材）．另外，有的电动自行车上还有加速按钮，当把这个按钮按下时，电动自行车会加速，欣欣同学设计了两个电路图，如图．（加速按钮相等于开关），能够较准确体现加速按钮作用的是________（甲/乙）．
电动自行车现在非常盛行，存在既有其合理性，因为电动自行车有很多特有的优点，试写出一条：________
20．电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐．奖励才同学家春节前买回一辆电动自行车，他认真阅读说明书后了解到：
（1）要使车行驶且车灯亮铃不响应闭合开关_____．
（2）支起撑脚，扭开钥匙开关后，旋动右手的“调速”把手，发现后轮的转速会发生变化．他猜测这个“调速”把手相当于_____．
（3）这种品牌的电动车可以“自发电”．如果它的电路图可以简化成图所示，请你写出验证它可以“自发电”的具体做法_____．电动车在行驶的过程中，蓄电池的能量转化是_____．
21．请阅读《导电陶瓷》回答35题．
导电陶瓷
我们生活中常见的陶瓷餐具、瓷砖等，是一种传统陶瓷．它是一种绝缘体，用于家居、建筑和工业绝缘子等．
有没有可以导电的陶瓷呢？现在出现了一种新型材料﹣﹣导电陶瓷．区别于传统陶瓷，导电陶瓷是一种优良的导体．那么，导电陶瓷导电的秘密在哪里？我们以可以导电的氧化物陶瓷（SrCe03）为例，当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能．
导电陶瓷有许多类型，比如说碳化硅陶瓷（Sic）、氧化锆陶瓷（Zno2）、二硅化钼陶瓷（Mosi2）等，它们材料不同，功能各异，我们来看看它们有什么了不起的特性吧！导电陶瓷的本领，可不仅仅限于导电，相比铜等其他导体，导电陶瓷有优良的耐高温性能，极端高温下，铜熔化为液态，导电陶瓷则保持形态不变；导电陶瓷还有非常良好的抗氧化性能，它的特殊材料使得它在空气中十分稳定，暴露于空气中，铜的表面会被氧化，导电陶瓷则保持形态不变；除此之外，导电陶瓷还有意想不到的新特征﹣﹣耐腐蚀：在强酸环境下，导电陶瓷的特殊材料，不仅能让它保持导电性，还可以抗腐蚀．
导电陶瓷的本领如此之大，在生活和生产的许多地方，都可以看见它：它可以用于严酷的高温环境，如航天器、发动机的绝热层等；在冶金检测领域，如燃烧炉、钢水连续测温等，导电陶瓷原件可以大显身手；在微电子领域，可用于微电子行业的燃料电池原件，小小的导电陶瓷片，是照相机、环保汽车、移动通信等不可或缺的元件．如今导电陶瓷作为一种新型材料，还广泛应用于电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
请根据上述材料，回答下列问题：
（1）导电陶瓷区别于传统陶瓷，它是一种优良的导体，原因以可以导电的氧化物陶瓷为例，当对陶瓷加热时，原子外层的_____获得足够能量，来克服原子核的束缚而运动，从而使陶瓷获得了导电性能．
（2）导电陶瓷的类型很多，本领很大：不仅限于导电，还可以具备良好的_____、_____等．
（3）请你展开想象，就导电陶瓷的不同特征，举例说明导电陶瓷还可应用到哪些方面________ ？
参考答案：
1．A
【解析】
【详解】
A．当B和D接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，故A符合题意；
B．当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，故B不符合题意；
C．当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，故C不符合题意；
D．当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，故D不符合题意。
故选A。
2．A
【解析】
【分析】
【详解】
要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，说明电路中的电流变小，由可知，电源电压不变，电路中的电阻变大，由电阻的串联可知变阻器连入电路的电阻变大。
A．连接滑动变阻器的A、C接线柱，滑动变阻器的滑片向右移动时，变阻器连入电路的电阻变大，故A符合题意；
B．连接滑动变阻器的A、D接线柱，滑动变阻器的滑片向右移动时，变阻器连入电路的电阻变小，故B不符合题意；
C．连接滑动变阻器的C、D接线柱，相当于定值电阻，不能改变电路中的电阻和电流，故C不符合题意；
D．连接滑动变阻器的B、D接线柱，滑动变阻器的滑片向右移动时，变阻器连入电路的电阻变小，故D不符合题意。
故选A。
3．A
【解析】
【详解】
灯泡变亮说明电流变大，电路中的电流变大，滑动变阻器的阻值应该变小，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡的发光会更亮一些”，因此要接左边的A接线柱。故A符合题意，BCD不符合题意。
故选A。
4．B
【解析】
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流；当滑片P由中点向b端滑动时，滑动变阻器接入电路的电阻变大，根据公式可知，电路中的电流变小，即电流表示数变小，灯泡两端的电压变小，即电压表示数变小；根据P=UI可知，灯泡的实际功率变小，所以灯泡变暗，故B符合题意，ACD不符合题意。
故选B。
5．B
【解析】
【详解】
据题意可知，滑片P向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器电阻丝的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。故ACD错误，B正确。
故选B。
6．D
【解析】
【分析】
【详解】
A．小台灯是利用电流的热效应来工作的，若灯丝是用超导体材料制造，则灯丝没有电阻，无法产生热量，便无法发光，故A错误；
B ．控制旋钮相当于滑动变阻器，通过改变接入电路中的电阻来改变电路中的电流，从而改变灯泡的亮度，故B错误；
CD ．从图中可以看出，小台灯工作时的电压调节范围为 12～24V，故C错误，D正确。
故选D。
【点睛】
7．C
【解析】
【详解】
A．电流表采用串联，电压表采用并联，图中的电流表换成电压表，不能测量油箱中的油量，故A错误；
B．油量表的指针处于零刻线时，电路中有电流，不在电流表零刻线的位置，故B错误；
C．当油箱内油面下降时，滑杆右端向上转动，接入电路的电阻变大，电流表示数会变小，故C正确；
D．当油箱内油面上升时，滑杆右端向下转动，滑动变阻器接入的电阻会变小，故D错误。
故选C。
8．D
【解析】
【详解】
A．由图可知，该电路中电流的路径只有一条，滑动变阻器与灯泡是串联的，故A错误；
BCD．图中滑动变阻器使用了下面2个接线柱，则变阻器的滑片不管向左向右移动时，滑动变阻器接入电路的电阻保持不变，根据欧姆定律可知，电路中的电流不变，灯泡亮度不变，故D正确，BC错误。
故选D。
9．D
【解析】
【详解】
由题干图知，灯泡与滑动变阻器串联，滑动变阻器的左侧两接线柱接入电路，滑片右移连入电路的阻值变大。
A．图中滑动变阻器是左下和右上接线柱接入电路中，与题干图不完全对应，故A不符合题意；
B．图中滑动变阻器是左上和右下接线柱接入电路中，与题干图不对应，故B不符合题意；
C．图中滑动变阻器是右上和右下接线柱接入电路中，与题干图不对应，故C不符合题意；
D．图中滑动变阻器是左上和左下接线柱接入电路中，与题干图完全对应，故D符合题意。
故选D。
10．C
【解析】
【详解】
A．闭合开关前，将滑片调到最右端，处于阻值最大处，可起到保护电路的作用，故A错误；
B．小灯泡不亮，可能是通过小灯泡无电流，也可能是通过小灯泡的电流太小，小灯泡的实际功率过小，达不到发光的亮度，故B错误；
CD．闭合开关后，将滑片向左调，滑动变阻器接入电路的电阻变小，对电流的阻碍作用变小，电路中的电流变大，电流表示数变大，灯泡逐渐变亮；同理可知，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变小，故C正确，D错误。
故选C。
11．C
【解析】
【详解】
A．电压表的内阻很大、在电路中相当于断路，使用时可以直接接在电源两极上，故A正确，不符合题意；
B．电流表使用时应选择合适的量程，不好选择电流表的量程时，应用较大的量程试触，防止被测电流超过电流表的量程，故B正确，不符合题意；
C．滑动变阻器通过改变接入电路中的电阻来改变用电器两端的电压和通过的电流，使用时应与被控制的电路串联，故C错误，符合题意；
D．为保护电路，闭合开关前，应将滑动变阻器滑片移到阻值最大处，故D正确，不符合题意。
故选C。
12．B
【解析】
【分析】
【详解】
滑动变阻器铭牌上的20Ω 1A，表示变阻器的最大阻值为20Ω，那么变阻器电阻的变化范围为0~20Ω，允许通过的最大电流为1A，故ACD错误，B正确。
故选B。
13． 电流 滑动变阻器
【解析】
【详解】
[1]电流表串联在电路中、电压表并联在电路中，由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的。
[2]当体重发生变化时，滑片P会向上或向下移动，导致R2连入电路的电阻发生变化，R2相当于一个滑动变阻器。
14． 115mV 0~9999 2008
【解析】
【详解】
[1]由图中可知，电压表的量程是0~150mV，所以分度值是5mV，故此时的示数是115mV。
[2]由图中可知，当各位置对应的数是9时，阻值最大，最大阻值为
9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω
当各位置对应的数是0时，阻值最小，即0，故它的阻值范围是0~9999Ω。
[3]由图中可知，此时电阻箱的示数为
R=2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω
15． 0.48 2015
【解析】
【详解】
[1]由图可知电流表接的是0~0.6A的小量程，分度值是0.2A，图中指针所指位置的读数为0.48A。
[2]电阻箱读数时要把数字乘以对应的倍率，所以图中电阻箱的示数为2015Ω。
16． 电流 串联在电路中 保护电路 变大
【解析】
【详解】
（1）[1][2]油量表是串联在电路中，故是电流表，若为电压表，内阻太大，造成断路现象。
（2）[3]若滑片P滑至a处，没有定值电阻R'，会造成电源短路，故需要定值电阻R'保护电路。
（3）[4] 当油面上升时，浮标上升，滑片向下滑，接入的电阻变小，总电阻变小，电压不变，故电流变大。
17． 接入电路电阻丝的长度 AB 保护电路 串 1 滑片与电阻丝接触不良
【解析】
【详解】
（1）[1]滑动变阻器是通过改变连入电路的电阻丝的长度来改变电阻的。
[2]“20Ω”表示这个最大电阻值是20Ω，即AB接线柱间的电阻值。
（2）[3]要求滑动变阻器的滑片向左移灯泡变暗，通过电路的电流变小，滑动变阻器电阻变大的，故要下边的左端的接线柱接入电路，如图所示：
（3）[4]为了保护电路，闭合开关前，滑动变阻器阻值要调至最大。
[5][6]想知道电路中电流值的改变情况，再用1根导线把电流表串联入电路，即可测电路中的电流。
（4）[7]因移动滑片导致灯泡忽灭忽亮，可能滑动变阻器的滑片接触不良。
18． 最大阻值 允许通过的最大电流 右
【解析】
【详解】
[1][2]滑动变阻器上“20Ω”的含义是滑动变阻器最大阻值是20Ω。“0.5A”的含义是滑动变阻器允许通过的最大电流是0.5A。
[3]为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。
[4]由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：
19． 增大压力 热传递 大 滑动变阻器 甲 节能环保
【解析】
【分析】
（1）摩擦力大小的影响因素有压力大小和接触面的粗糙程度，增大摩擦力的方法是增大压力、增大接触面的粗糙程度．
（2）改变物体的内能有热传递和做功两种方式．
（3）同一辆电动车，同样的充满电，具有的电能是相同的，根据W＝Fs可知，距离越短，F越大，又因为速度相同，根据P＝Fv可知功率的关系．
（4）滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；电流越大，电动车运行的速度越大．
（5）电动自行车相对于内燃机来说，减少了尾气和热量的排放，以及噪声的污染．
【详解】
(1)电动自行车刹车时，刹车皮对车轮钢圈的压力增大了，因此是通过增大压力的方式来增大摩擦力．
(2)炎热的夏天，在太阳光的照射下，车胎内的气体温度升高、内能增大，这是通过热传递方式增加内能的．
(3)同一辆电动车，同样的充满电，具有的电能是相同的，并且以同样速度载两个人时，运行的距离短，根据W＝Fs可知，距离越短，F越大；又由P＝Fv可知，F越大，功率越大；故以同样速度载两个人时电动车的功率较大．
(4)“转速把手”相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；当把加速按钮按下时，电动自行车会加速，说明电路中电流增大，故电路为甲图．
(5)电动自行车的优点：节能环保；减少了噪音排放等．
20． S和S2 滑动变阻器 断开S，闭合S1（或闭合S2），转动车轮观察车铃是否响（或车灯是否亮） 化学能转化为电能
【解析】
【分析】
（1）电动机、车灯、车铃是并联都能独立工作；
（2）滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；
（3）“自发电”电动车可以断开电源，使电路连通，可以通过车铃或车灯的工作情况判断．
电动车在行驶的过程中，蓄电池的能量转化是化学能转化为电能．
【详解】
(1)由图可知,电动机、车灯、车铃是并联的,它们都能独立工作,要使车行驶且车灯亮铃不响,应闭合开关S和S2；
(2)“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流的大小．
(3)要验证它可以“自发电”,应断开电源,具体做法为：断开S,闭合S1(或闭合S2),转动车轮观察车铃是否响(或车灯是否亮)；
电动自行车行驶的过程是蓄电池的放电过程，则蓄电池的能量转化是化学能转化为电能．
21． 电子 抗氧化性 耐腐蚀 用于发动机的绝热层、燃烧炉、新能源汽车等
【解析】
【详解】
（1）根据材料可知：当对陶瓷加热时，氧化物原子外层的电子获得了足够能量，得以克服原子核引力，向外运动，这些电子的运动，使陶瓷获得了导电性能；
（2）由材料可知：陶瓷的本领，可不仅仅限于导电，而且导电陶瓷有优良的耐高温性能，非常良好的抗氧化性能，还具有非常好的抗腐蚀性．
（3）导电陶瓷应用在生活和生产的许多地方，如航天器、发动机的绝热层、燃烧炉、钢水连续测温、照相机、环保汽车、移动通信电力、交通、矿业勘探、环保、医药、高能核试验和热核聚变等．
