人教版九年级全一册15.4电流的测量同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．“勤于观察，乐于动手”是掌握物理概念、物理规律的重要方法，你做实验时，实验用2.5V的小灯泡正常工作时的电流约为（　　）
A．1A B．3A C．100μA D．300mA
2．对下列各物理量的估测，最接近实际的是（　　）
A．一层教学楼高约 B．一元硬币的质量约50g
C．舒适洗澡水的温度约 D．电冰箱正常工作的电流约5A
3．如图所示的用电器都正常工作时，电流最小的是（ ）
A．电扇 B．计算器
C．便携式收音机 D．电饭锅
4．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
5．下列电路中，灯、均能发光，且电流表能正确显示电路中电流大小的是（　　）
A． B．
C． D．
6．如图甲所示的实物电路中，当开关闭合时，只有一个灯泡发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1、L2都断路 D．灯L1断路、灯L2短路
7．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．
8．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（　　）
A．小灯泡正常发光
B．电流表正常工作
C．电流表指针指向零刻度线左侧
D．电流表指针指向最大刻度线右侧

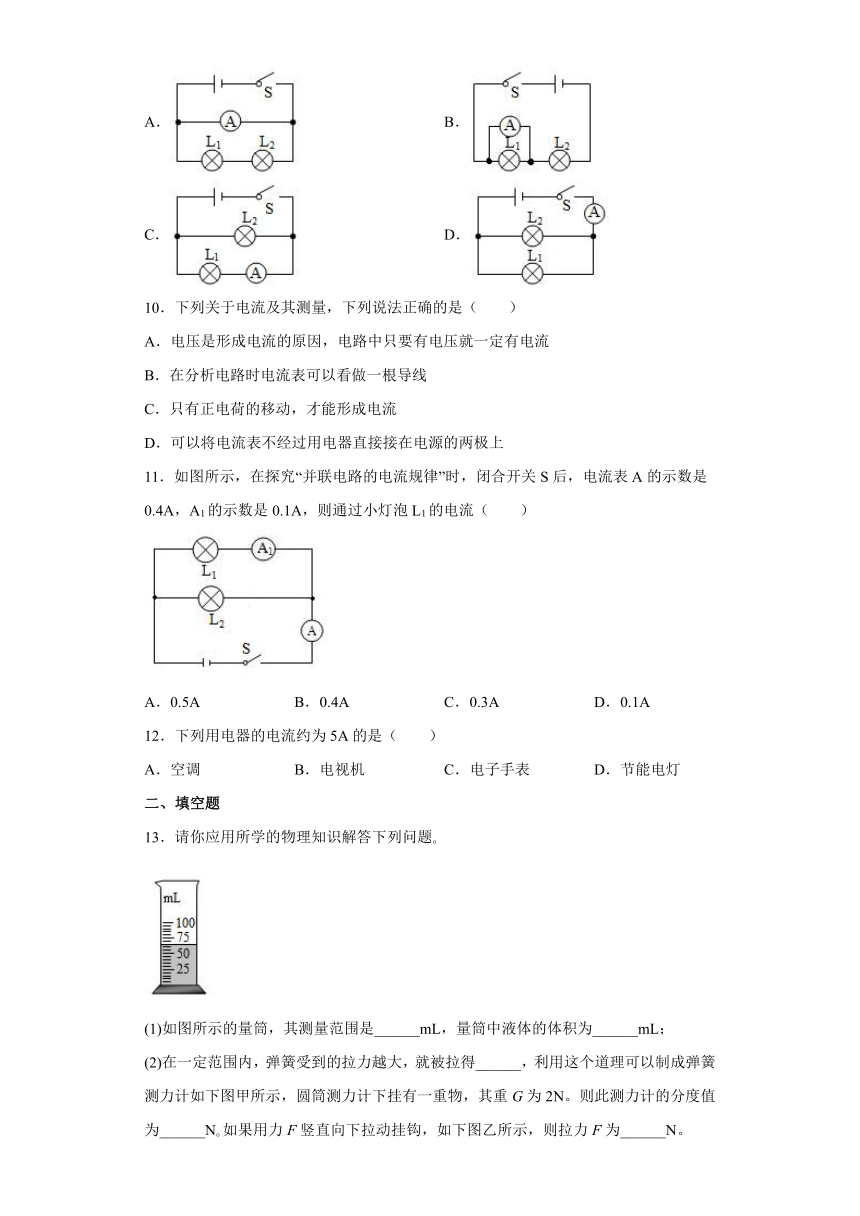

9．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
10．下列关于电流及其测量，下列说法正确的是（　　）
A．电压是形成电流的原因，电路中只要有电压就一定有电流
B．在分析电路时电流表可以看做一根导线
C．只有正电荷的移动，才能形成电流
D．可以将电流表不经过用电器直接接在电源的两极上
11．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
12．下列用电器的电流约为5A的是（　　）
A．空调 B．电视机 C．电子手表 D．节能电灯
二、填空题
13．请你应用所学的物理知识解答下列问题
(1)如图所示的量筒，其测量范围是______mL，量筒中液体的体积为______mL；
(2)在一定范围内，弹簧受到的拉力越大，就被拉得______，利用这个道理可以制成弹簧测力计如下图甲所示，圆筒测力计下挂有一重物，其重G为2N。则此测力计的分度值为______N 如果用力F竖直向下拉动挂钩，如下图乙所示，则拉力F为______N。
(3)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验
14．如图所示电流表A的示数是______A。
15．如图所示的电流表的示数为___________。
16．如图所示电路中，开关闭合后，A1、A2两表偏转角度相同，求：
（1）电流表A1的读数是______ A；通过L1的电流是______；
（2）通过L2的电流______。
三、综合题
17．会读电流表：
（1）明确电流表的量程即可以测量的________．
（2）确定电流表的________即确定电流表每一小格代表多少．用0～0.6A挡量程时．每一大格是0.2A，每一小格是________A．用0～3A时，每一大格是________A，每一小格是________ A．接通电路后，看看电流表偏转了多少个小格，从而确定电流表的读数．
18．如图甲所示为数字显示电流表（单位为A），其接线方法与学生用电流表相同，请根据所学知识完成下列问题：
（1）相比学生用电流表而言数字显示电流表具有的优点是：______；______；
（2）数字电流表表头需要进行组装才能使用，两根细导线（分别为电流流入红导线、电流从黑导线流出）外接一个9V电池给表头数显供电，为了方便使用和存放，此部分还应安装控制通断的______；两根粗导线（分别为电流流入红导线、电流从黑导线流出）连接到待测电路中，做好的数字电流表应与被测电器______联；
（3）请在图乙的虚线框中画出数显电流表供电电路图______。
19．完成下列3小题
（1）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿过木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
①小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一个灯泡仍发光，则说明两灯的连接方式是_______，否则是另一种连接方式．
②小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过L1的电流可能是_______A，也可能是_______A．
（2）小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，请在这根错误的导线上打“×”，再画出改接的导线____________．
（3）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮开关，要求主裁判和至少一个副裁判按下自己面前的按钮开关时，指示杠铃被举起的灯泡L才亮__________．
20．水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大.同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫做电流强度，简称电流.物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为________.如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量是________库.
晓丽同学在掌握了上面知识后，经查阅资料知道：通过导体单位横截面积的电流称为电流密度，用J来表示.那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：
（1）电子沿着横截面积为S的金属导体运动；
（2）这些电子均以漂移速度v 运动，若流过金属导体单位体积的电子数为n ，每个电子所带的电荷为e ，导体的横截面积为S，晓丽推与出了导体中电流密度J的数学表达式.过程如下：
A．在时间t内，通过导体某一截面的电子总数N= ________.
B．在时间t内，通过圆柱体底面的电荷量Q=nSvte.
C．在时间t内，通过圆柱体的电流I= ________.
D．电流密度J= ________.
21．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
参考答案：
1．D
【解析】
【详解】
实验用2.5V的小灯泡正常工作时的电流约为300mA，故ABC错误，D正确。
故选D。
2．A
【解析】
【分析】
【详解】
A．一层教学楼高约左右，故A符合题意；
B．我国一元硬币的质量为6g，故B不符合题意；
C．人体温度为，舒适的洗澡水的温度与人体温度差不多，约在左右，故C不符合题意；
D．家用电冰箱的额定功率在220W左右，正常工作时的电流为，故D不符合题意。
故选A。
3．B
【解析】
【分析】
【详解】
家用电扇正常工作时电流约为0.2A；计算器正常工作时的电流大约是100μA；便携式收音机正常工作时的电流约为50mA；电饭锅正常工作时电流大约是4.5A左右。综上可得，电流最小的应该是计算器，故ACD不符合题意；B符合题意。
故选B。
4．D
【解析】
【详解】
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
5．C
【解析】
【分析】
【详解】
A．电流表与L1和L2串联的电路并联，开关闭合后，电流表的两接线柱与电源正负极相连，会造成短路，灯泡均不亮，故A错误；
B．电流表与L1并联，由于L1被短路，开关闭合后灯L1不会发光，故B错误；
C．两灯并联连接，电流表与L1串联，电流表测量L1中的电流，且正负接线柱连接正确，干路上开关闭合后两灯均能发光，故C正确；
D．两灯并联，电流表接在干路上可测量干路中的电流，但是电流表的正负接线柱接反，若开关闭合，电流表指针会反偏，可能会损坏电流表，故D错误。
故选C。
6．A
【解析】
【详解】
由图甲可知，灯泡L1和灯泡L2并联，右端电流表测量干路电流，左端电流表测量L2电流，因为开关闭合时，只有一个灯泡亮，所以电路中一定存在一条支路断路，若其中一条支路短路则引起电源短路；因为两电流表的偏转相同，则说明两电流表的示数相同，所以左右端电流表测L2的电流，即L1断路。
故选A。
7．B
【解析】
【分析】
【详解】
A．电流表与灯泡串联，但正负接线柱接反，故A错误；
B．电流表与灯泡串联，正负接线柱接法正确，故B正确；
C．电流表与灯泡并联，会导致灯泡被短路，灯泡不亮，故C错误；
D．电流表与灯泡并联，会导致灯泡被短路且电流表正负接线柱接反，故D错误。
故选B。
8．D
【解析】
【详解】
A．由电路图可知，当开关闭合后，把电流表直接连到电源的两极，灯泡被短路，灯泡不发光，故A错误；
BCD．电流表直接接在电源两端（电流从电流表正接线柱流入），会造成电源短路，电路中的电流过大，电流表指针指向最大刻度线右侧（电流表可能损坏），故BC错误，D正确。
故选D。
9．C
【解析】
【详解】
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
10．B
【解析】
【详解】
A．电压是形成电流的原因，电路是通路、还要有电压就一定有电流，故A错误；
B．电流表的电阻可以忽略不计，在分析电路时电流表可以看做一根导线，故B正确；
C．电荷的定向移动，能形成电流；正、负电荷移动，都能形成电流，故C错误；
D．电流表电阻很小，将电流表不经过用电器直接接在电源的两极上，会造成短路故障，故D错误。
故选B。
11．D
【解析】
【详解】
由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
12．A
【解析】
【分析】
【详解】
A．空调的电流约5A，故A正确，符合题意；
B．电视机的电流约0.5A，故B错误，不符合题意；
C．电子手表的电流约2μA，故C错误，不符合题意；
D．节能电灯的电流约0.1A，故D错误，不符合题意。
故选A。
13． 0~100 65 越长 0.2 0.8 没有调零 换接小量程
【解析】
【详解】
(1)[1][2]图中量筒的测量范围是0-100mL，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。
(2)[3]在一定弹性限度范围内，弹簧受到的拉力越大，弹簧伸长就越长，弹簧所受的拉力与弹簧的伸长成正比；弹簧测力计就是根据这个原理制成的。
[4]圆筒测力计下挂有一重物，其重G为2N，共有10个小格，一个小格表示0.2N，分度值是0.2N。
[5]图乙中，拉力F为
F=4×0.2N=0.8N
(3)[6]由图丙可知，闭合开关，发现电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。
[7]断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。
14．0.1
【解析】
【详解】
由图可知，电流表接的是“﹣”和“0.6”两个接线柱，则电流表的量程为0~0.6A，分度值为0.02A，示数为0.1A。
15．0.3
【解析】
【分析】
【详解】
选择0~0.6A，分度值为0.02A，按小量程读数为0.3A。
16． 2 0.4A 1.6A
【解析】
【详解】
（1）[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L1支路电流，由并联电路的电流特点可知，A1的示数应大于A2的示数，而两电流表的表针偏转相同，所以，电流表A1选用的是0~3A量程，示数为，电流表A2选用的是0~0.6A量程，示数为。
（2）[3]根据并联电路电流的规律可知，通过灯L2的电流为
17． 电流范围 分度值 0.02 1 0.1
【解析】
【详解】
（1）明确电流表的量程即可以测量的电流范围；（2）确定电流表的分度值即确定电流表每一小格代表多少，用0～0.6A挡量程时，每一大格是0.2A，每一小格是0.02A；用0～3A时，每一大格是1A，每一小格是0.1A；
点睛：电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数即分度值，最后根据指针的位置读数即可．
18． 测量更准确 读数更方便 开关 串
【解析】
【详解】
（1）[1][2]学生电流表使用前要调零，读数前，要先根据量程确定分度值。数字显示电流表相对于学生用电流表，其测量更准确，读数更方便。
（2）[3]开关可将电路连通或断开。为了方便使用和存放此部分，电路中应该安装控制电路通断的开关。
[4]电流表与待测电路串联，故数字电流表测量电流的大小时，应与被测电器串联。
（3）[5]数字电流表表头需要进行组装才能使用，电流流入红导线、电流从黑导线流出，所以红导线靠近电源的正极，如图所示：
19． 并联 0.52 0.26
【解析】
【详解】
（1）①用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联．
②由图乙知道，电流表的量程是0.6A，每一个小格的示数是0.02A，所以，电流表的读数是0.52A；若两灯串联，由串联电路的特点可判断通过灯L1 的电流是0.52A；若两灯并联，则由并联电路的特点知道，通过L1的电流为总电流的一半，即通过灯泡L1 的电流也可能是0.26A；
（2）要探究并联电路干路电流是否等于各支路电流之和，应将两灯泡并联，三个电流表分别测量两干路和支路电流，所以需通过改动L2 与负极相连的导线，即导线3接错了，需要将负极与灯泡L2 相连的导线改接左下电流表的负接线柱，正确的电路图如下：
（3）根据题意知道，两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，所以，两个副裁判对应的开关乙和丙需要并联后，再与主裁判对应的开关甲串联，如下图：
【点睛】
本题是一道综合题，考查的是串并联电路的判断、电流表的读数和实物图的连接及电路的设计等知识点，有一定的难度．
20． 20
【解析】
【详解】
[1]电流强度I的定义是“单位时间内通过导体横截面的电荷量”，即一定时间内通过导体横截面的电荷量与时间之比即为电流强度，所以电流强度I的公式为：I=．
[2]根据I=，如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量为：
Q=It=2A×10s=20C．
[3]在t时间内电子移动的距离为：
L=vt，
导体的横截面积为S，t时间内通过导体某一横截面的电子数为：
N=nSL=nSvt．
[4]在时间t内，通过圆柱体底面的电荷量Q=nSvte，则在时间t内通过圆柱体的电流为：
I=== nSve．
[5]电流密度的定义为“通过导体单位横截面积的电流”，即通过导体横截面的电流I与导体横截面的面积S的比值即为电流密度，所以电流密度为：
J=== nve．
21． 病房内气压低于室外气压 串联 AC
【解析】
【分析】
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
