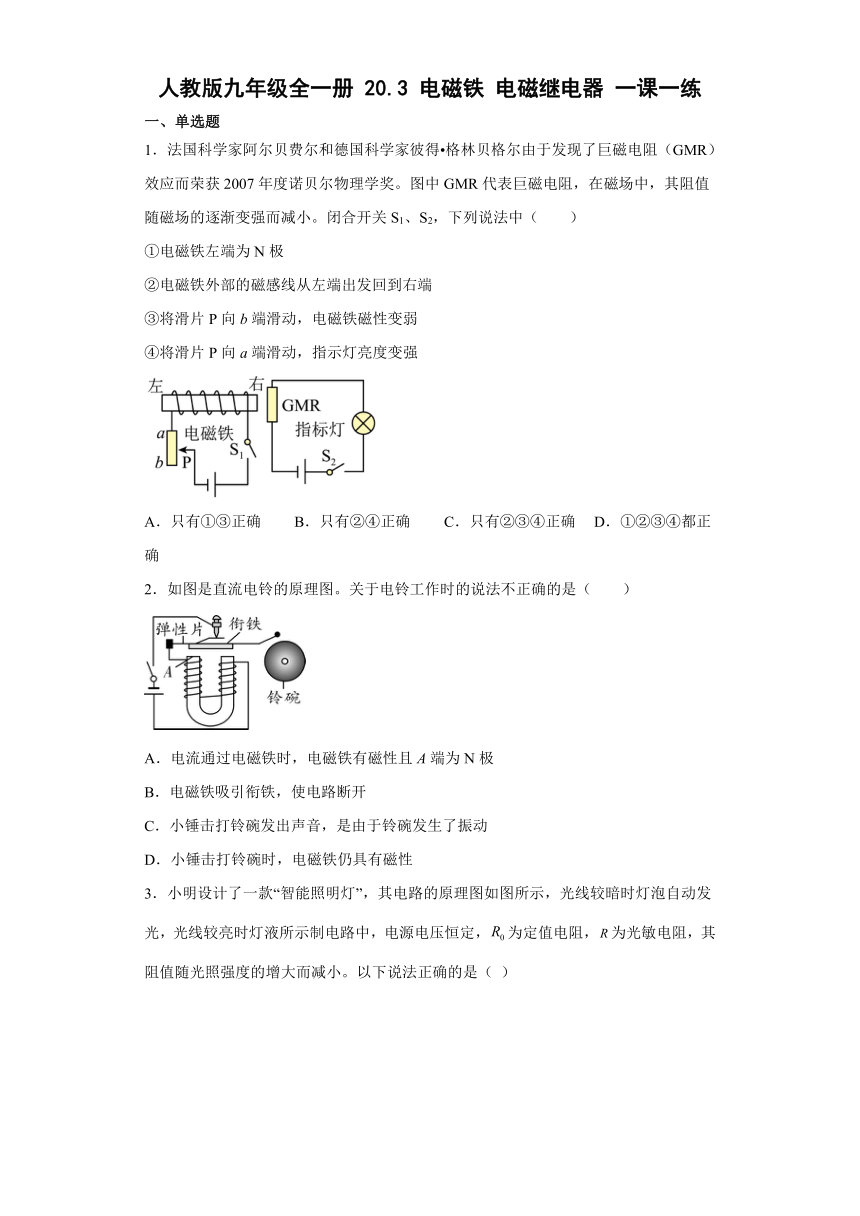

人教版九年级全一册 20.3 电磁铁 电磁继电器 一课一练
一、单选题
1．法国科学家阿尔贝费尔和德国科学家彼得 格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（　　）
①电磁铁左端为N极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动，电磁铁磁性变弱
④将滑片P向a端滑动，指示灯亮度变强
A．只有①③正确 B．只有②④正确 C．只有②③④正确 D．①②③④都正确
2．如图是直流电铃的原理图。关于电铃工作时的说法不正确的是（　　）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，使电路断开
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性

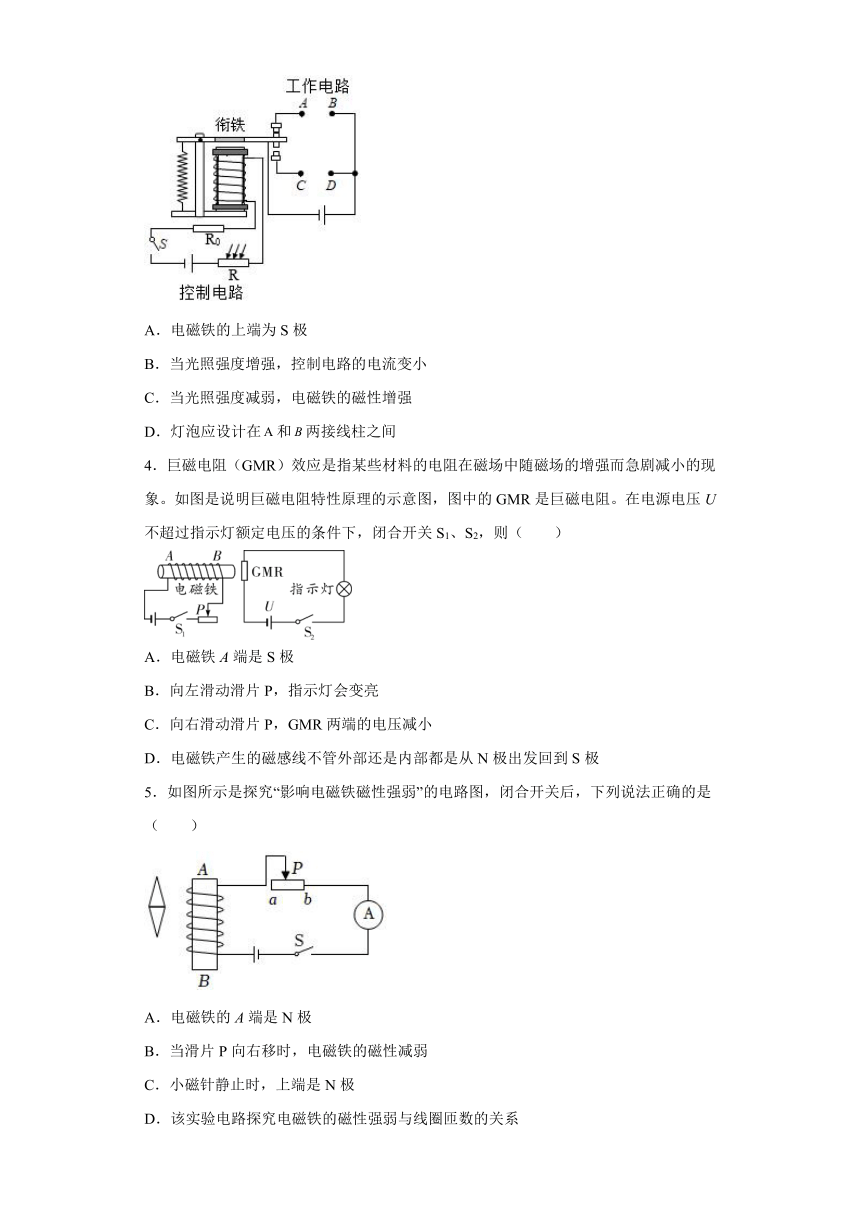

3．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，为定值电阻，为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在和两接线柱之间
4．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（　　）
A．电磁铁A端是S极
B．向左滑动滑片P，指示灯会变亮
C．向右滑动滑片P，GMR两端的电压减小
D．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
5．如图所示是探究“影响电磁铁磁性强弱”的电路图，闭合开关后，下列说法正确的是（　　）
A．电磁铁的A端是N极
B．当滑片P向右移时，电磁铁的磁性减弱
C．小磁针静止时，上端是N极
D．该实验电路探究电磁铁的磁性强弱与线圈匝数的关系

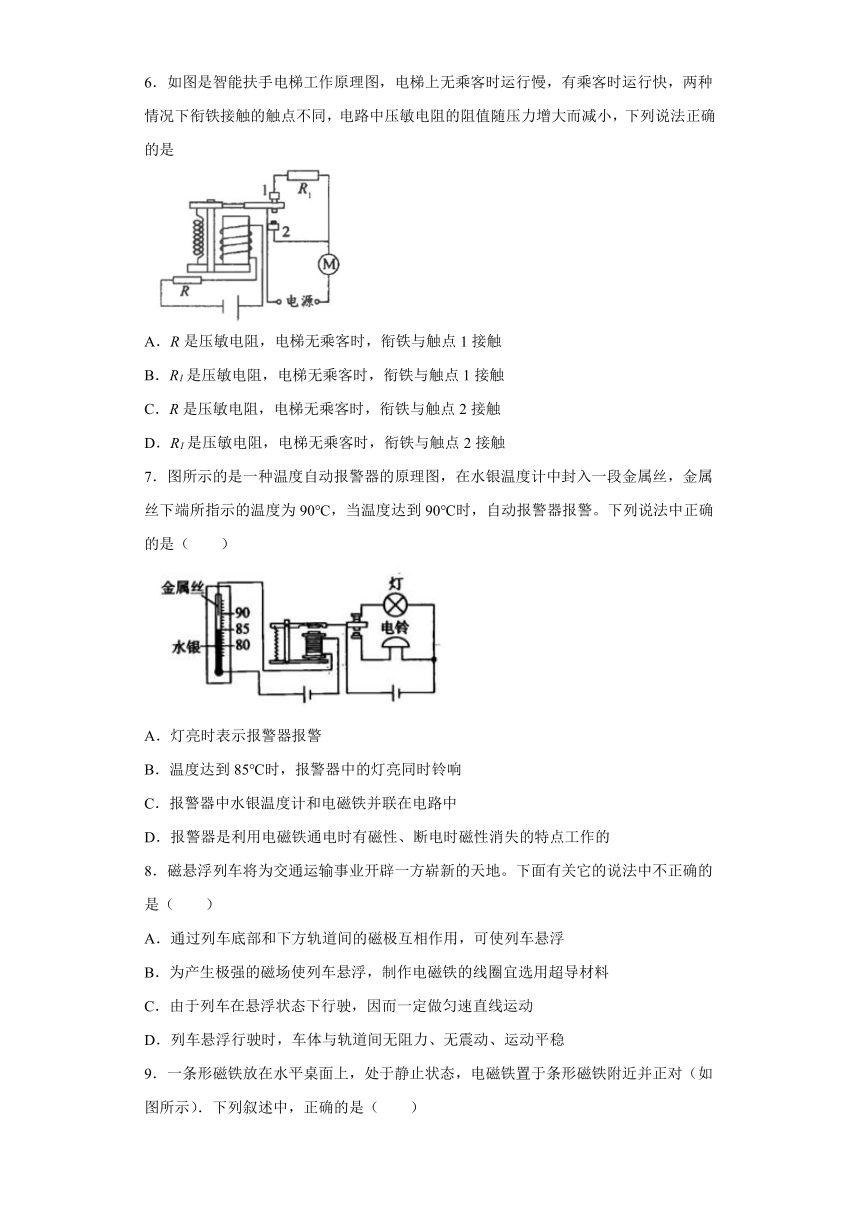

6．如图是智能扶手电梯工作原理图，电梯上无乘客时运行慢，有乘客时运行快，两种情况下衔铁接触的触点不同，电路中压敏电阻的阻值随压力增大而减小，下列说法正确的是
A．R是压敏电阻，电梯无乘客时，衔铁与触点1接触
B．R1是压敏电阻，电梯无乘客时，衔铁与触点1接触
C．R是压敏电阻，电梯无乘客时，衔铁与触点2接触
D．R1是压敏电阻，电梯无乘客时，衔铁与触点2接触
7．图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。下列说法中正确的是（　　）
A．灯亮时表示报警器报警
B．温度达到85℃时，报警器中的灯亮同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的
8．磁悬浮列车将为交通运输事业开辟一方崭新的天地。下面有关它的说法中不正确的是（　　）
A．通过列车底部和下方轨道间的磁极互相作用，可使列车悬浮
B．为产生极强的磁场使列车悬浮，制作电磁铁的线圈宜选用超导材料
C．由于列车在悬浮状态下行驶，因而一定做匀速直线运动
D．列车悬浮行驶时，车体与轨道间无阻力、无震动、运动平稳

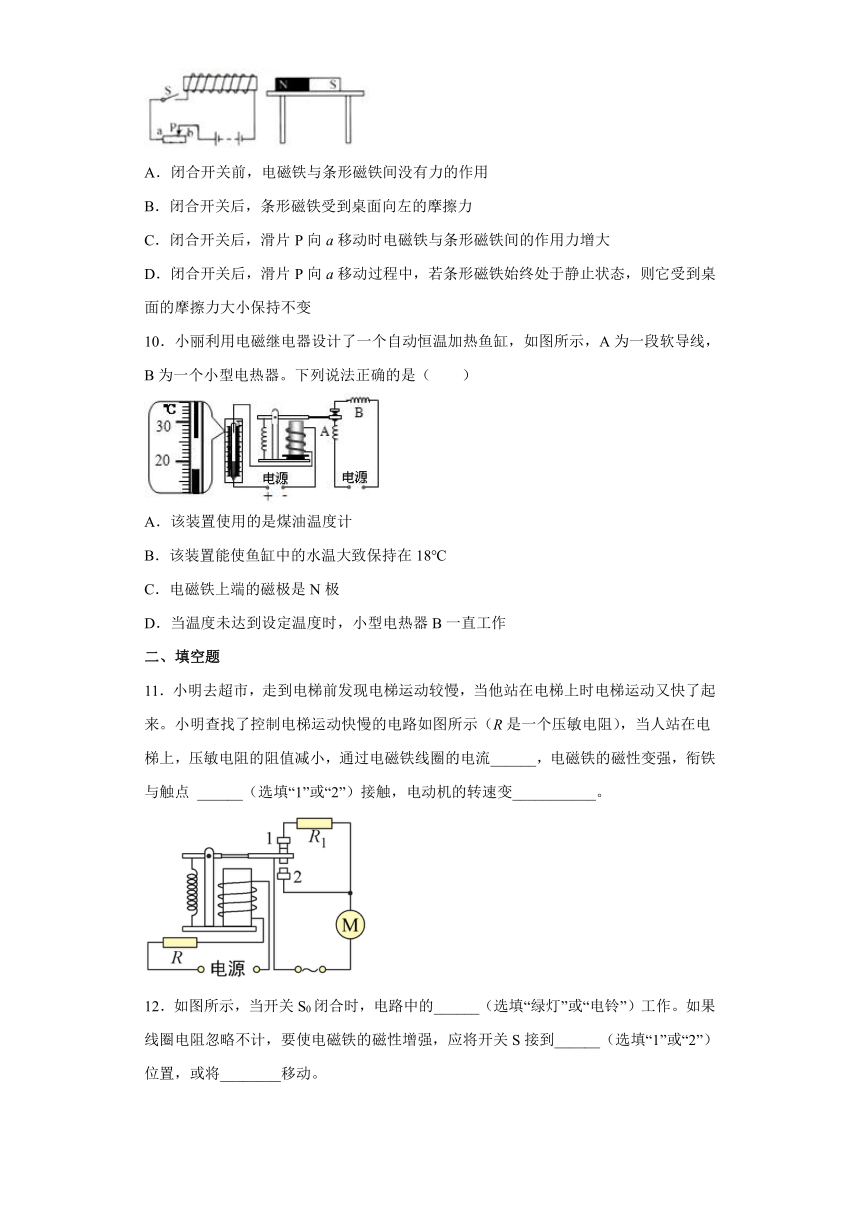

9．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）．下列叙述中，正确的是（　　）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
10．小丽利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为一个小型电热器。下列说法正确的是（　　）
A．该装置使用的是煤油温度计
B．该装置能使鱼缸中的水温大致保持在18℃
C．电磁铁上端的磁极是N极
D．当温度未达到设定温度时，小型电热器B一直工作
二、填空题
11．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明查找了控制电梯运动快慢的电路如图所示（R是一个压敏电阻），当人站在电梯上，压敏电阻的阻值减小，通过电磁铁线圈的电流______，电磁铁的磁性变强，衔铁与触点 ______（选填“1”或“2”）接触，电动机的转速变___________。

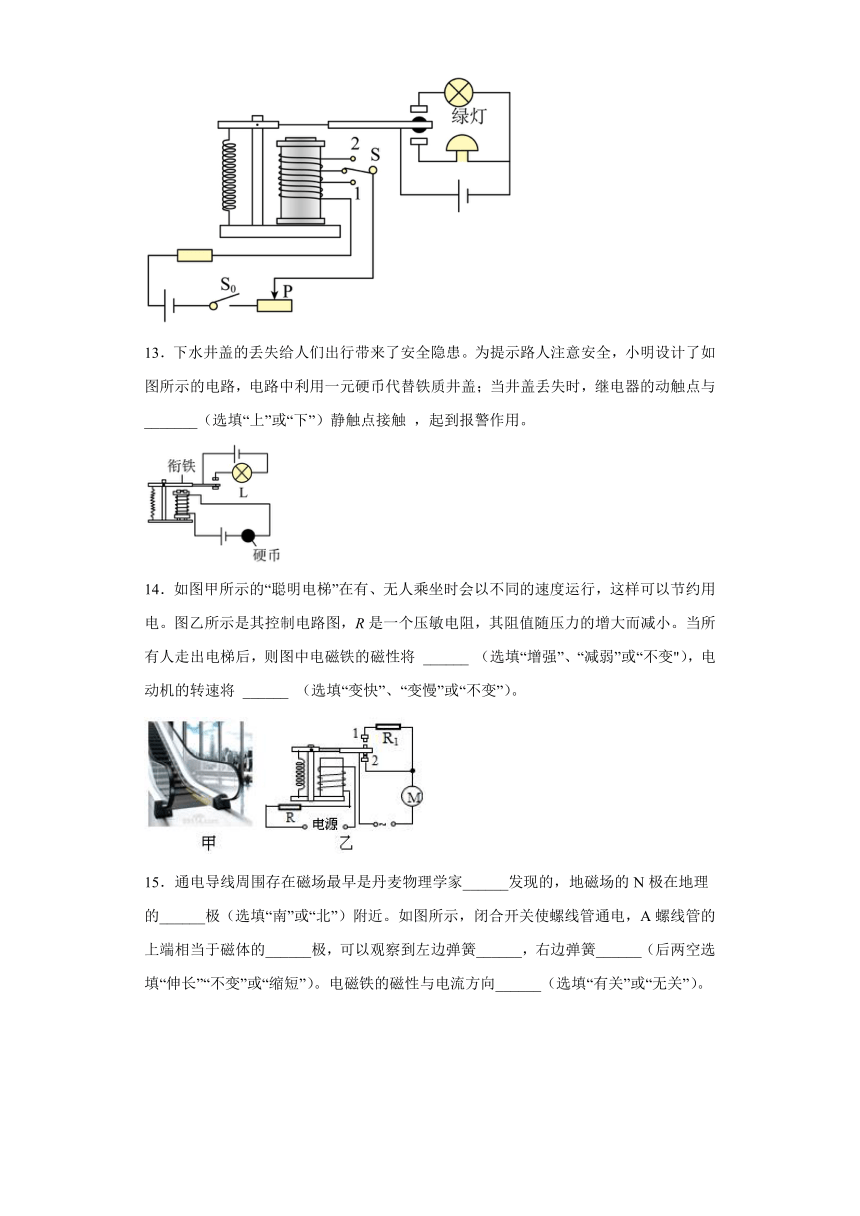

12．如图所示，当开关S0闭合时，电路中的______（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到______（选填“1”或“2”）位置，或将________移动。
13．下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖；当井盖丢失时，继电器的动触点与_______（选填“上”或“下”）静触点接触 ，起到报警作用。
14．如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将 ______ （选填“增强”、“减弱”或“不变"），电动机的转速将 ______ （选填“变快”、“变慢”或“不变”）。
15．通电导线周围存在磁场最早是丹麦物理学家______发现的，地磁场的N极在地理的______极（选填“南”或“北”）附近。如图所示，闭合开关使螺线管通电，A螺线管的上端相当于磁体的______极，可以观察到左边弹簧______，右边弹簧______（后两空选填“伸长”“不变”或“缩短”）。电磁铁的磁性与电流方向______（选填“有关”或“无关”）。
三、综合题
16．阅读短文，回答问题。
国家规定燃气灶须安装熄火自动保护装置，在意外熄火（如汤水激出）时，装置能自动关闭气路，图甲为海涛设计的模拟装置示意图，电源电压U＝6V，定值电阻R0＝200Ω，当电磁铁线圈中的电流I≤0.02A时，衔铁K被释放从而关闭气路（未画出）启动保护，反之打开气路，线圈电阻不计，热敏电阻Rt的阻值与温度的关系如图乙中图线①所示，闭合开关S，则：
（1）电磁铁上端为______（选填“N”或“S”）极，世界上第一个发现电能生磁的科学家是______。停止加热（意外熄火）后，随着Rt温度降低，线圈中电流将变______（选填“大”或“小”）；
（2）当温度为20℃时，电路的电流是______A，电路中的总功率是______W；
（3）装置启动保护时，Rt的最高温度是______℃；
（4）若仅将Rt更换为图线②所示的热敏电阻（两只热敏电阻的吸、放热本领相同），小华发现装置启动保护的灵敏度会______。
17．如图甲为小明家新购买的足浴盆，其内部电路可分为工作电路和控制电路两都分（如图乙所示），工作电路的电源电压为220V，控制电路的电源电压为6V，加热功率和保温功率分别为2100W 和100W。控制电路中，Rx为热敏电阻，其阻值随温度变化而变化。电磁铁线圈的电阻为100Ω，当线圈中的电流大于或等于20mA 时，控制电路中继电器的衔铁被吸合。使用时手动闭合总开关S，当足浴盆有水注入到一定量时压控开关S1、S2就会自动闭合，此时 R1、R2 会同时工作进入加热模式，加热至40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式：
(1)已知该足浴盆最大装水量为5kg，它最多能装水__________m3；（ρ =1.0×103kg/m3）
(2)图乙的工作电路中，处于保温状态时，工作的电阻是__________（选填“R1”“R2”或“Rx”）；压控开关S1 的作用是防止__________，达到保护电路的目的；
(3) Rx阻值随温度变化的曲线可能为图丙中的__________；
A．甲 B．乙 C．丙 D．丁
(4) R2的阻值为__________Ω；
(5)小明在某次使用过程中，保温时间是加热时间的4倍，整个过程中消耗了7.5×105J 的电能，则保温时间为多大_____？
18．新冠病毒肆虐，“无接触”式的生活方式悄然走进我们的生活。图1为某款无接触式的热风干手器，手伸入舱内时可吹出温度为35℃~45℃的热风，其电路由控制电路和工作电路两部分构成，可简化为图2所示，其中控制电路中R为光敏电阻。已知该款干手器工作电路的额定功率为1100W，加热电阻丝阻值为88Ω。
（1）控制电路中的电磁继电器主要是利用了电流的______效应；手伸人舱内时电阻R的阻值______（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。
（2）某家庭电路电能表如图3所示，不使用其它用电器情况下，2台该款干手器______（选填“能”或“不能”）同时工作；下列操作能够提高热风温度的是______（选填相应选项的字母）。
A．在加热电阻丝左端串联一个同规格的加热电阻丝
B．在加热电阻丝两端并联一个同规格的加热电阻丝
C．换用电功率更大的电动机
（3）正常工作时工作电路的总电流为多大 ( )电动机的额定功率为多大 ( )每天工作约30分钟，则每天加热电阻丝产生的热量为多少 ( )
19．参照《车辆驾驶人员呼气酒精含量阀值与检验标准GB19522》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。小明想借助相关器材，设计一个酒驾报警模拟电路。
器材：6V电源U1、12V电源U2、开关S、氧化锡检测电阻RX（其阻值与周围气体中酒精浓度的关系图象如图所示）、定值电阻R0、电磁继电器（线圈电阻忽略不计，当电流大于等于200mA时，衔铁被吸下，当电流小于200mA时，衔铁被弹回）、电压表、导线，以及额定电压均为12V的红灯、绿灯、蜂鸣器。
功能：闭合开关S，检测者呼出气体流经RX，若呼气中酒精浓度小于0.09mg/L，则只有绿灯亮：若呼气中酒精浓度大于等于0.09mg/L，则红灯亮且蜂鸣器正常工作，提示酒驾；呼出酒精浓度变大时，电压表示数增大。
(1)请按照电路的功能，以笔画线代替导线完成电路连接；______
(2)定值电阻R0的阻值应为______Ω；
(3)当电压表示数超过______V时，可以认定为酒驾；
(4)按照规定，呼气中的酒精浓度大于等于0.4mg/L，可以认定为“醉驾”，小明想将已经设计好的“酒驾报警模拟电路”改装成“醉驾报警模拟电路”，即呼气中酒精浓度小于0.4mg/L，绿灯亮；呼气中酒精浓度大于等于0.4mg/L，则红灯亮且蜂鸣器正常工作，提示醉驾。则他应将R0换成阻值______（更大更小）的电阻，或将U1换成电压______（更大更小）的电源。
参考答案：
1．D
【解析】
【详解】
①如图，电磁铁电路中，电流从右端流入，根据右手螺旋定则可知，电磁铁左端为N极，故①正确；②电磁铁外部的磁感线从左端N极出发回到右端S极，故②正确；③将滑片P向b端滑动，滑动变阻器接入电阻变大，电磁铁电路中电流减弱，则电磁铁磁性变弱，故③正确；④将滑片P向a端滑动，滑动变阻器接入电阻变小，电磁铁电路中电流增强，电磁场增强，由于GMR巨磁电阻的电阻随磁场的逐渐变强而减小，则右侧电路中总电阻变小，电流变大，指示灯亮度变强，故④正确。故D符合题意，ABC不符合题意。
故选D。
2．D
【解析】
【详解】
A．根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向为螺线管的N极，由此可判断出A端为N极，故A正确，不符合题意；
B．电磁铁向下吸引衔铁时，弹簧片与螺钉分开，电路断开，故B正确，不符合题意；
C．声音是由物体的振动产生的，小锤击打铃碗时发出声音，是由于铃碗发生了振动，故C正确，不符合题意；
D．衔铁被吸引时，小锤击打铃碗，电路断路，电路中没有电流，电磁铁失去磁性，故D错误，符合题意。
故选D。
3．D
【解析】
【详解】
A．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；
B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；
C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；
D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在和两接线柱之间，故D正确。
故选D。
4．B
【解析】
【分析】
【详解】
A．由图示知，闭合开关S1，则电流由电磁铁的B端流入，A端流出，据安培定则知，电磁铁的A端为N极，故A不符合题意；
B．同时闭合开关S1、S2，滑片P向左滑动时，变阻器接入电路的阻值变小，通过电磁铁的电流变大，磁性变强，而巨磁电阻的阻值在磁场中随磁场的增强而急剧减小，那么巨磁电阻所在电路的电流变大，指示灯变亮，故B符合题意；
C．两开关都闭合，滑片向右滑动时，变阻器接入电路的阻值变大，通过电磁铁的电流变小，磁性变弱，则巨磁电阻的阻值增大，而指示灯的电阻不变，据串联电路的分压特点知，巨磁电阻两端的电压会变大，故C不符合题意；
D．磁感线在电磁铁外部是由N极出来，回到S极，而在电磁铁的内部，是由S极出发回到N极，故D不符合题意。
故选B。
5．C
【解析】
【详解】
A．由图知，电流从螺线管的下端流入、上端流出，根据安培定则可知，电磁铁的A端是S极，B端是N极，故A错误；
B．当滑片P向右移时，滑动变阻器接入电路中的电阻减小，根据欧姆定律可知，电路中的电流增大，电磁铁的磁性增强，故B错误；
C．由小磁针静止时N极与磁感线方向一致可知，小磁针静止时，上端是N极，下端是S极，故C正确；
D．由于实验中无法改变电磁铁线圈的匝数，所以无法探究电磁铁的磁性强弱与线圈匝数的关系，故D错误。
故选C。
6．A
【解析】
【详解】
由图可知，R在控制电路上，因此R是压敏电阻
电梯无乘客时，压力减小，压敏电阻的阻值增大，控制电路中电流减小，电磁铁磁性变弱，则衔铁被松开，与触点1接触，则电阻R1与电动机串联，电动机两端电压减小，通过电动机的电流变小，电动机转速变慢，使电梯运动变慢．
故A正确．
7．D
【解析】
【详解】
A．如图，当温度达到90℃时，电磁继电器电路接通，电磁铁产生磁性，吸引衔铁向下运动，接通电铃，自动报警器报警，灯不亮，故A错误；
B．如图，当温度达到85℃时，电磁继电器电路断开，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，接通灯，灯亮，故B错误；
C．温度计在这里相当于一个开关，报警器中水银温度计和电磁铁串联在电路中，故C错误；
D．达到90℃或以上时，连通继电器电路，电磁铁有磁性，吸引衔铁向下运动；低于90℃时，断开继电器电路，电磁铁失去磁性，衔铁在弹簧的拉力下向上运动，故D正确。
故选D。
8．C
【解析】
【详解】
A．列车悬浮行驶，是因为列车底部与下方轨道间的磁极有相互作用力，而这个作用力与列车的重力相等时，便可悬浮了，故A正确，不符合题意；
B．磁悬浮列车是利用电流的磁效应工作的，而利用超导材料作为电磁铁的线圈，可避免电流的热效应，可减少电能的不必要的损耗，故B正确，不符合题意；
C．列车处于悬浮状态，是因为在竖直方向所受的重力和磁力是平衡力，但水平方向上受力不一定平衡，则列车不一定做匀速直线运动，故C错误，符合题意；
D．列车行驶时，悬浮在空中，与轨道不接触，所以与轨道间无阻力，且可无震动、平稳的行驶，故D正确，不符合题意。
故选C。
9．C
【解析】
【详解】
A．闭合开关前，虽然电磁铁没有磁性，但是电磁铁中间是有铁芯的，条形磁铁对铁芯是有吸引力作用的，故A错误．
B．闭合开关后，电磁铁有磁性，根据图中的电流方向结合安培定则可知，电磁铁的左端是N极、右端是S极，因异名磁极相互吸引，则电磁铁对条形磁铁有向左的吸引力作用，条形磁铁有向左运动趋势，所以条形磁铁受到向右的静摩擦力作用．故B错误．
C．D．闭合开关后，滑片P向a移动时，变阻器接入电路的阻值变小，通过电磁铁的电流增大，磁性增强，对条形磁铁的吸引力增大，条形磁铁始终处于静止状态，受到向左的吸引力和向右的静摩擦力是平衡力，吸引力增大，则摩擦力也增大，故C正确，D错误．
10．D
【解析】
【分析】
【详解】
A．温度计与电路连接，煤油不导电，故不可能是煤油温度计，故A错误；
B．由图可知，当温度计中液柱到26℃时，控制电路接通，电磁铁吸引衔铁切断工作电路停止加热，故温度维持在26℃，故B错误；
C．由图可知，电磁铁正面电流方向向左，根据安培定则可知，电磁铁下端为N极，故C错误；
D．当温度未达到设定温度时，控制电路断路，电磁铁不工作，工作电路一直处于通路状态，小型电热器B一直工作，故D正确。
故选D。
11． 变大 2 快
【解析】
【详解】
[1][2][3]压敏电阻与电磁铁线圈串联，当人站在电梯上时，压力增大，压敏电阻阻值减小，则根据欧姆定律可知，电路电流变大，电磁铁磁性变强，衔铁被吸下，与触点2接触，右侧电路由电阻与电动机串联变为仅有电动机，则电动机两端电压变大，功率变大，转速变快。
12． 电铃 2 滑片P向左
【解析】
【详解】
[1][2]图中为用电磁继电器来控制电路工作，左侧为控制电路，右侧为工作电路，当开关S0闭合时，控制电路工作，有电流流过电磁铁，电磁铁产生磁性，将衔铁吸下，动触点与上方静触点断开，电灯停止工作，触点与下方静触点闭合，使电铃工作。
[3]为了增强电磁铁的磁性，可以增大电磁铁线圈的匝数，也可以增大通过通过电磁铁的电流，所以，可以可将开关S接到2的位置来增大电磁铁线圈的匝数，也可以将滑动变阻器滑片P向左滑动，减小它接入电路的阻值，使电路中电流增大，从而使电磁铁的磁性增强。
13．上
【解析】
【详解】
由图知道，当井盖丢失时，则电磁铁的线圈中没有电流通过，继电器的动触点抬起，与上触点接触，灯泡发光报警。
14． 减弱 变慢
【解析】
【详解】
当所有人走出电梯后，压力减小，则压敏电阻R的阻值增大，左侧控制电路中的电流减小，电磁铁磁性变弱，则衔铁被拉起，与触点1接触，此时电动机与电阻R1串联，通过电动机的电流减小，电动机的转速变慢。
15． 奧斯特 南 N 伸长 缩短 无关
【解析】
【详解】
[1]丹麦物理学家奥斯特证实电流周围存在磁场，是世界上第一个发现了电与磁之间联系的科学家。
[2]地磁场与地理的南北极相反，但也并不重合，磁针所指的南北方向与地理的南北方向略有差异，所以地磁场的N极在地理S极附近。
[3][4]根据安培定则可知，A螺线管的上端相当于磁体的N极，不管螺线管的上端极性如何，铁块都会被吸引，所以左端的铁棒会伸长。
[5]根据安培定则可知，B螺线管的上端相当于磁体的N极，根据同名磁极相互排斥可知，右端的弹簧会缩短。
[6]电磁铁的磁性与电流方向无关，但是与螺线管上线圈匝数和电流大小有关。
16． S 奥斯特 小 0.013 0.08 80 降低
【解析】
【分析】
【详解】
（1）[1][2][3]已知电源正负极，根据电流流向，由安培定则可知，电磁继电器中电磁铁下端为N极，上端是S极，电流的周围存在磁场，世界上第一个发现电能生磁的科学家是奥斯特；停止加热（意外熄火）后，随着Rt温度降低，由图2中图线①知，Rt的阻值增大，根据知，线圈中电流将变小。
（2）[4][5]当温度为20℃时，热敏电阻Rt＝250Ω，电路的总电阻为
R＝Rt+R0＝250Ω+200Ω＝450Ω
根据欧姆定律可知，电流的大小为
电路的总功率为
（3）[6]装置启动保护时，当电路中电流为I＝0.02A时，Rt的温度最高，此时电路的总电阻为
Rt电阻为
Rt1＝R总-R0＝300Ω-200Ω＝100Ω
由图乙知，此时Rt的温度为80℃。
（3）[7]由图乙可知，随着熄火后Rt温度降低，图线②若仅将Rt更换为图线②所对应的热敏电阻要比图线①所对应的热敏电阻需降温至更低的温度才能启动保护，因此灵敏度降低。
17． R1 盆中没有水时电路也接通工作 D 24.2Ω 1200s
【解析】
【详解】
(1)[1]水的体积为
(2)[2]工作电路是R1和R2并联，所以保温时，只有R1工作。
[3]当足浴盆有水注入到一定量时，压控开关才会闭合，电路才会工作；所以压控开关S1 的作用是防止盆中没有水时电路也接通工作。
(3)[4]当水温到达40℃时，控制电路中的电磁铁会将衔铁吸合，自动进入保温模式，所以温度升高，Rx的阻值应该减小；
加热到40℃时衔铁被吸下，此时电流为20mA，控制电路的总电阻为
所以此时Rx的阻值为
综上分析，Rx的阻值随温度变化的曲线可能为图丙中的丁，故选D。
(4)[5]由保温功率为100W，加热功率为2100W，可以求出R2的功率为
所以R2的阻值为
(5)[6]根据题意可知
解之得
所以保温时间为
18． 磁 减小 能 B 5A 550W 9.9×103J
【解析】
【分析】
【详解】
（1）[1]控制电路中的电磁继电器主要是利用了电流的磁效应。
[2]手伸入舱内，衔铁被吸下，工作电路开始工作，说明电路中的电流增大导致电磁铁的磁性增强，根据，控制电路的总电阻减小，则电阻R的阻值减小。
（2）[3]这只电能表允许的用电器同时工作的最大总功率
P大=UI大=220V×20A=4400W
两个干手器功率为2200W，不使用其它用电器情况下，2台该款干手器能同时工作。
[4]工作电路的电压220V一定时，要提高热风温度，即提高加热电阻丝的功率，由，应减小加热电路中的电阻，因串联电路中总电阻大于任何一个分电阻、并联电路中总电阻小于任何一个分电阻，所以，应在加热电阻丝两端并联一个同规格的加热电阻丝，而不是在加热电阻丝左端串联一个同规格的加热电阻丝，用电功率更大的电动机不能提高热风温度，故选B。
（3）[5][6][7]正常工作时工作电路的总电流
加热电阻丝的电功率
则电动机的电功率
PM=P-PR=1100W-550W=550W
每天加热电阻丝产生的热量
QR=WR=PRt=550W×30×60s=9.9×105J
19． 24 4.8 更小 更大
【解析】
【详解】
(1)[1]控制电路：若呼气中酒精浓度等于，从图象知检测者呼出气体流经的电阻是，控制电路的电压是，若只有接入控制电路，根据可知电路时电流是，衔铁会被电磁继电器吸引，红灯亮蜂鸣器响，与功能矛盾，要使只有绿灯亮，需要控制电路电流变小，定值电阻起分担电压作用，所以定值电阻要串联在控制电路中，所以电源、开关S、氧化锡检测电阻、定值电阻、电磁继电器组成一个串联的控制电路。呼出酒精浓度变大时，的电阻变小，分担电压变小，分担电压变大，电压表示数增大，所以电压表测量定值电阻两端的电压；工作电路：若呼气中酒精浓度大于等于，当电流大于等于时，衔铁被吸下，则红灯亮且蜂鸣器正常工作，并且工作电源电压、额定电压均为的红灯、蜂鸣器，所以红灯和蜂鸣器并联在工作电源上。若呼气中酒精浓度小于，当电流小于时，衔铁被弹回，则只有绿灯亮，并且工作电源电压、额定电压均为的绿灯，所以绿灯和工作电源构成通路；连接电路如图所示：
。
(2)[2]由图象知，呼气中酒精浓度等于时，的阻值是，和串联在电源上，控制电路电流是，所以控制电路电阻为
所以电阻为
(3)[3]若呼气中酒精浓度大于等于，则红灯亮且蜂鸣器正常工作，此时视为酒驾，此时两端的电压为
当电压表示数超过时，可以认定为酒驾。
(4)[4][5]呼气中的酒精浓度大于等于是醉驾，的电阻变大，控制电路的电阻变大，电流变小，衔铁无法被吸引，所以要减小定值电阻的阻值或增大控制电路电源电压。
