第6节 透镜和视觉 凸透镜成像专题练习（含答案）

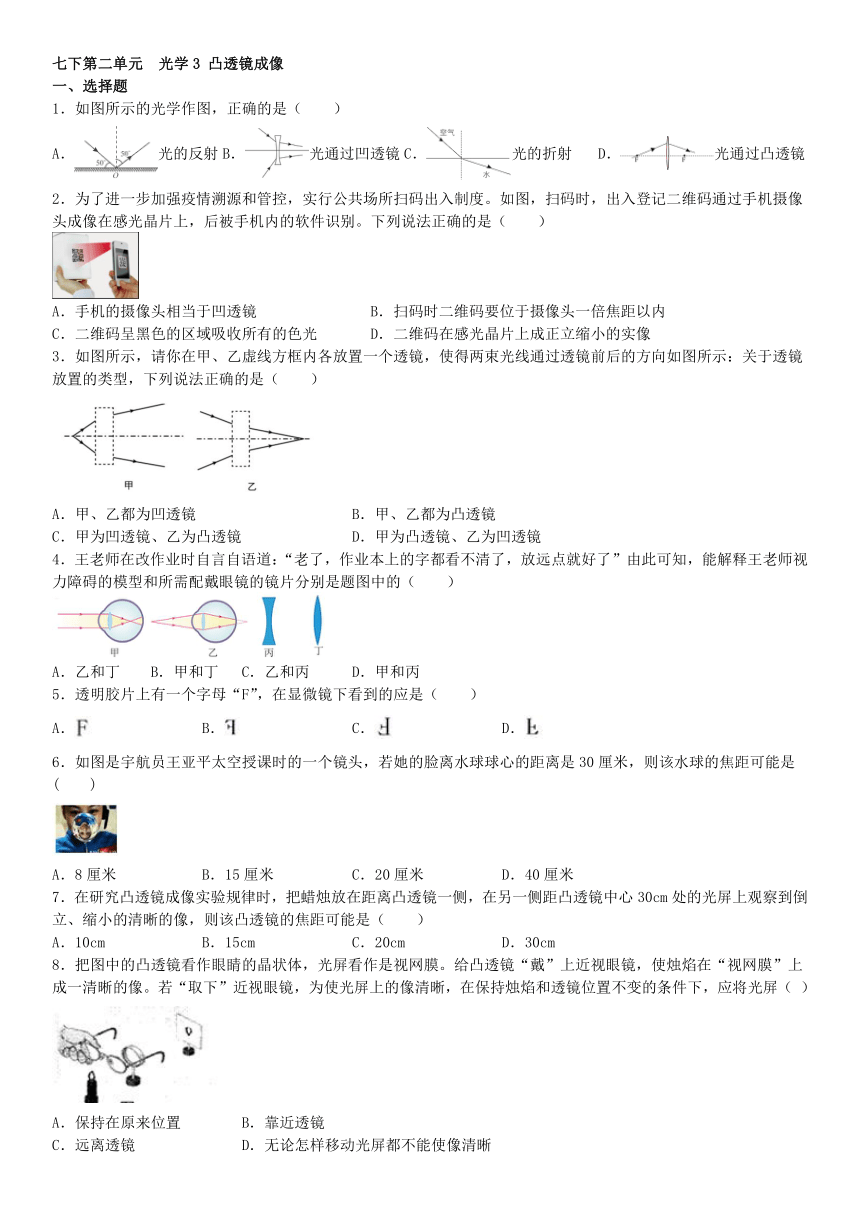

七下第二单元 光学3 凸透镜成像
一、选择题
1．如图所示的光学作图，正确的是（　　）
A．光的反射B．光通过凹透镜C．光的折射 D．光通过凸透镜
2．为了进一步加强疫情溯源和管控，实行公共场所扫码出入制度。如图，扫码时，出入登记二维码通过手机摄像头成像在感光晶片上，后被手机内的软件识别。下列说法正确的是（　　）
A．手机的摄像头相当于凹透镜 B．扫码时二维码要位于摄像头一倍焦距以内
C．二维码呈黑色的区域吸收所有的色光 D．二维码在感光晶片上成正立缩小的实像
3．如图所示，请你在甲、乙虚线方框内各放置一个透镜，使得两束光线通过透镜前后的方向如图所示：关于透镜放置的类型，下列说法正确的是（　　）
A．甲、乙都为凹透镜 B．甲、乙都为凸透镜
C．甲为凹透镜、乙为凸透镜 D．甲为凸透镜、乙为凹透镜
4．王老师在改作业时自言自语道：“老了，作业本上的字都看不清了，放远点就好了”由此可知，能解释王老师视力障碍的模型和所需配戴眼镜的镜片分别是题图中的（　　）
A．乙和丁 B．甲和丁 C．乙和丙 D．甲和丙
5．透明胶片上有一个字母“F”，在显微镜下看到的应是（　　）
A． B． C． D．
6．如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30厘米，则该水球的焦距可能是(　　)
A．8厘米 B．15厘米 C．20厘米 D．40厘米
7．在研究凸透镜成像实验规律时，把蜡烛放在距离凸透镜一侧，在另一侧距凸透镜中心30cm处的光屏上观察到倒立、缩小的清晰的像，则该凸透镜的焦距可能是（　　）
A．10cm B．15cm C．20cm D．30cm
8．把图中的凸透镜看作眼睛的晶状体，光屏看作是视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应将光屏（ ）
A．保持在原来位置 B．靠近透镜
C．远离透镜 D．无论怎样移动光屏都不能使像清晰

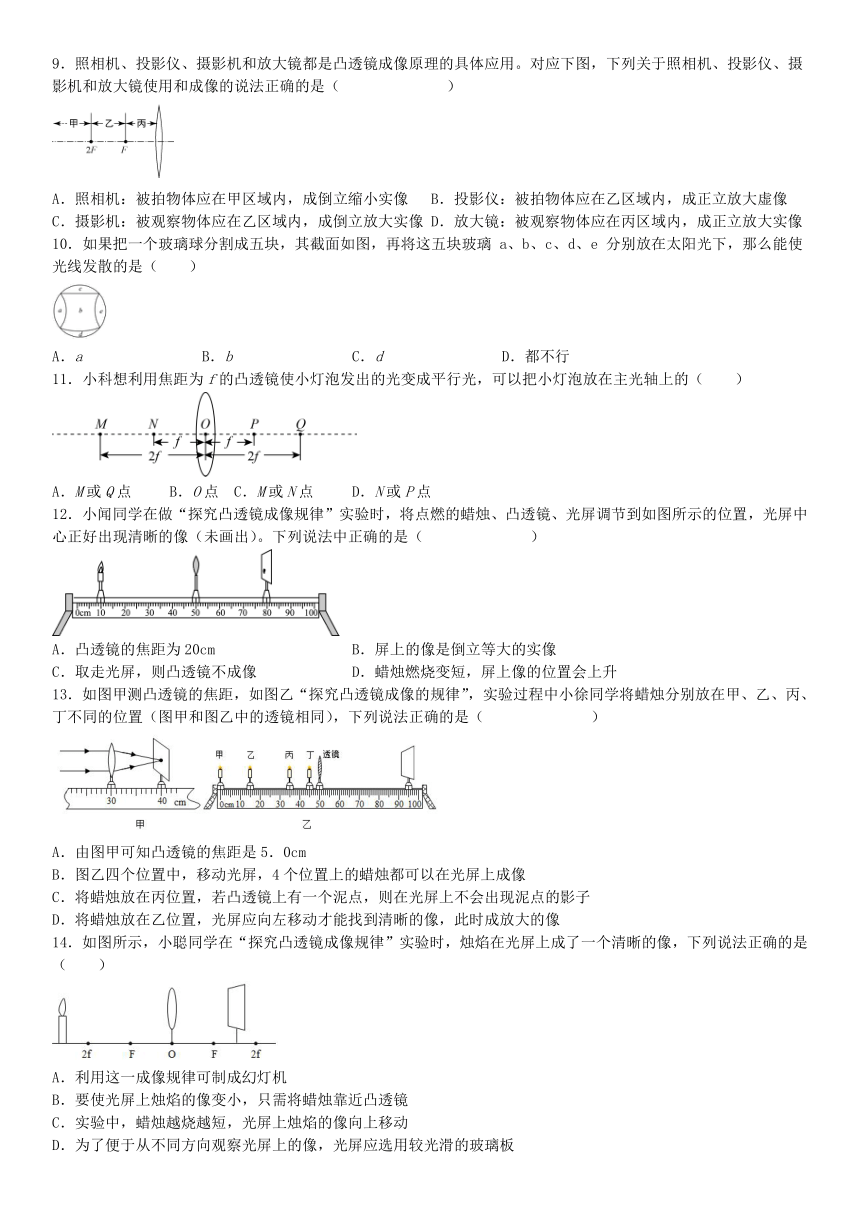

9．照相机、投影仪、摄影机和放大镜都是凸透镜成像原理的具体应用。对应下图，下列关于照相机、投影仪、摄影机和放大镜使用和成像的说法正确的是（ ）
A．照相机：被拍物体应在甲区域内，成倒立缩小实像 B．投影仪：被拍物体应在乙区域内，成正立放大虚像
C．摄影机：被观察物体应在乙区域内，成倒立放大实像 D．放大镜：被观察物体应在丙区域内，成正立放大实像
10．如果把一个玻璃球分割成五块，其截面如图，再将这五块玻璃 a、b、c、d、e 分别放在太阳光下，那么能使光线发散的是（　　）
A．a B．b C．d D．都不行
11．小科想利用焦距为f的凸透镜使小灯泡发出的光变成平行光，可以把小灯泡放在主光轴上的（　　）
A．M或Q点 B．O点 C．M或N点 D．N或P点
12．小闻同学在做“探究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）。下列说法中正确的是（ ）
A．凸透镜的焦距为20cm B．屏上的像是倒立等大的实像
C．取走光屏，则凸透镜不成像 D．蜡烛燃烧变短，屏上像的位置会上升
13．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（ ）
A．由图甲可知凸透镜的焦距是5．0cm
B．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像
C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子
D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像
14．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（　　）
A．利用这一成像规律可制成幻灯机
B．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板

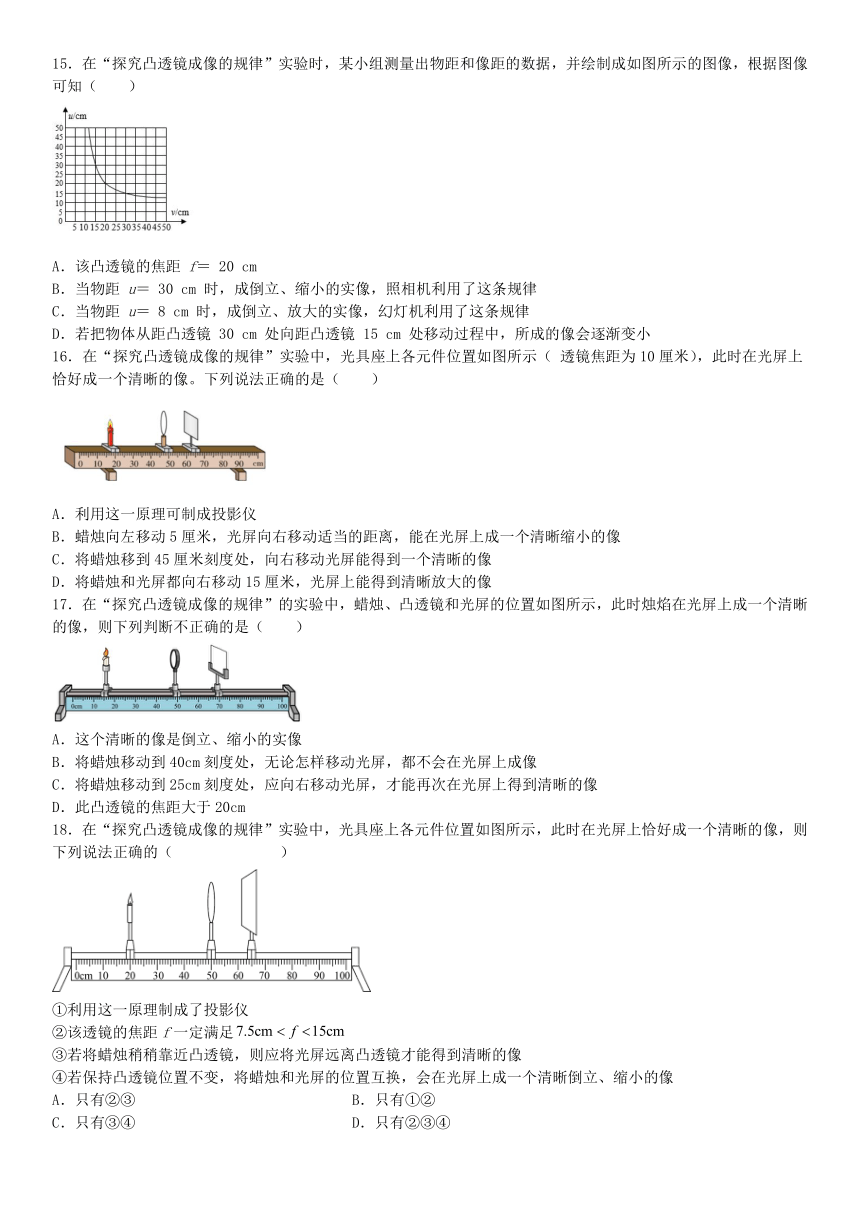

15．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知（　　）
A．该凸透镜的焦距 f＝ 20 cm
B．当物距 u＝ 30 cm 时，成倒立、缩小的实像，照相机利用了这条规律
C．当物距 u＝ 8 cm 时，成倒立、放大的实像，幻灯机利用了这条规律
D．若把物体从距凸透镜 30 cm 处向距凸透镜 15 cm 处移动过程中，所成的像会逐渐变小
16．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示（ 透镜焦距为10厘米），此时在光屏上恰好成一个清晰的像。下列说法正确的是（　　）
A．利用这一原理可制成投影仪
B．蜡烛向左移动5厘米，光屏向右移动适当的距离，能在光屏上成一个清晰缩小的像
C．将蜡烛移到45厘米刻度处，向右移动光屏能得到一个清晰的像
D．将蜡烛和光屏都向右移动15厘米，光屏上能得到清晰放大的像
17．在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断不正确的是（　　）
A．这个清晰的像是倒立、缩小的实像
B．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像
C．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像
D．此凸透镜的焦距大于20cm
18．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足
③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有②③ B．只有①②
C．只有③④ D．只有②③④

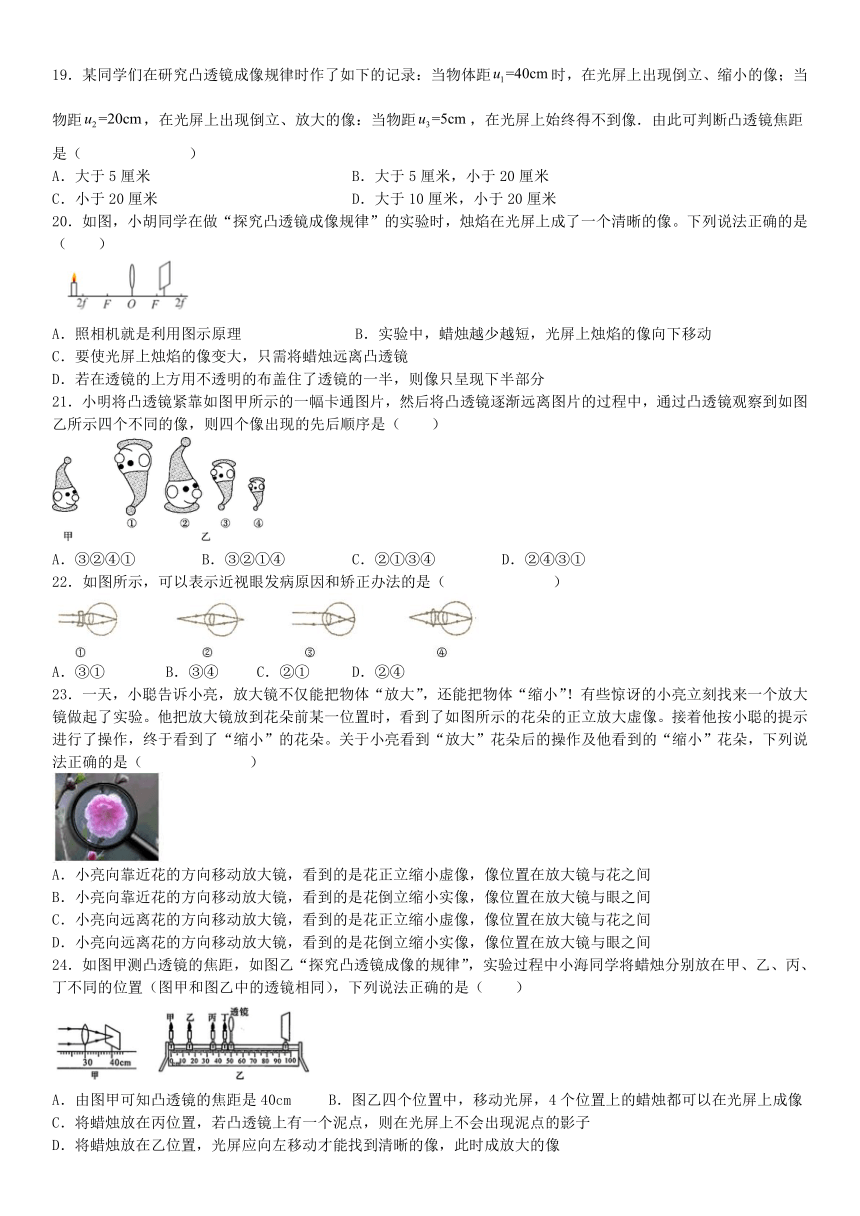

19．某同学们在研究凸透镜成像规律时作了如下的记录：当物体距时，在光屏上出现倒立、缩小的像；当物距，在光屏上出现倒立、放大的像：当物距，在光屏上始终得不到像．由此可判断凸透镜焦距是（ ）
A．大于5厘米 B．大于5厘米，小于20厘米
C．小于20厘米 D．大于10厘米，小于20厘米
20．如图，小胡同学在做“探究凸透镜成像规律”的实验时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（　　）
A．照相机就是利用图示原理 B．实验中，蜡烛越少越短，光屏上烛焰的像向下移动
C．要使光屏上烛焰的像变大，只需将蜡烛远离凸透镜
D．若在透镜的上方用不透明的布盖住了透镜的一半，则像只呈现下半部分
21．小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是（　　）
A．③②④① B．③②①④ C．②①③④ D．②④③①
22．如图所示，可以表示近视眼发病原因和矫正办法的是（ ）
A．③① B．③④ C．②① D．②④
23．一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验。他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像。接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是（ ）
A．小亮向靠近花的方向移动放大镜，看到的是花正立缩小虚像，像位置在放大镜与花之间
B．小亮向靠近花的方向移动放大镜，看到的是花倒立缩小实像，像位置在放大镜与眼之间
C．小亮向远离花的方向移动放大镜，看到的是花正立缩小虚像，像位置在放大镜与花之间
D．小亮向远离花的方向移动放大镜，看到的是花倒立缩小实像，像位置在放大镜与眼之间
24．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小海同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（　　）
A．由图甲可知凸透镜的焦距是40cm B．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像
C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子
D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像

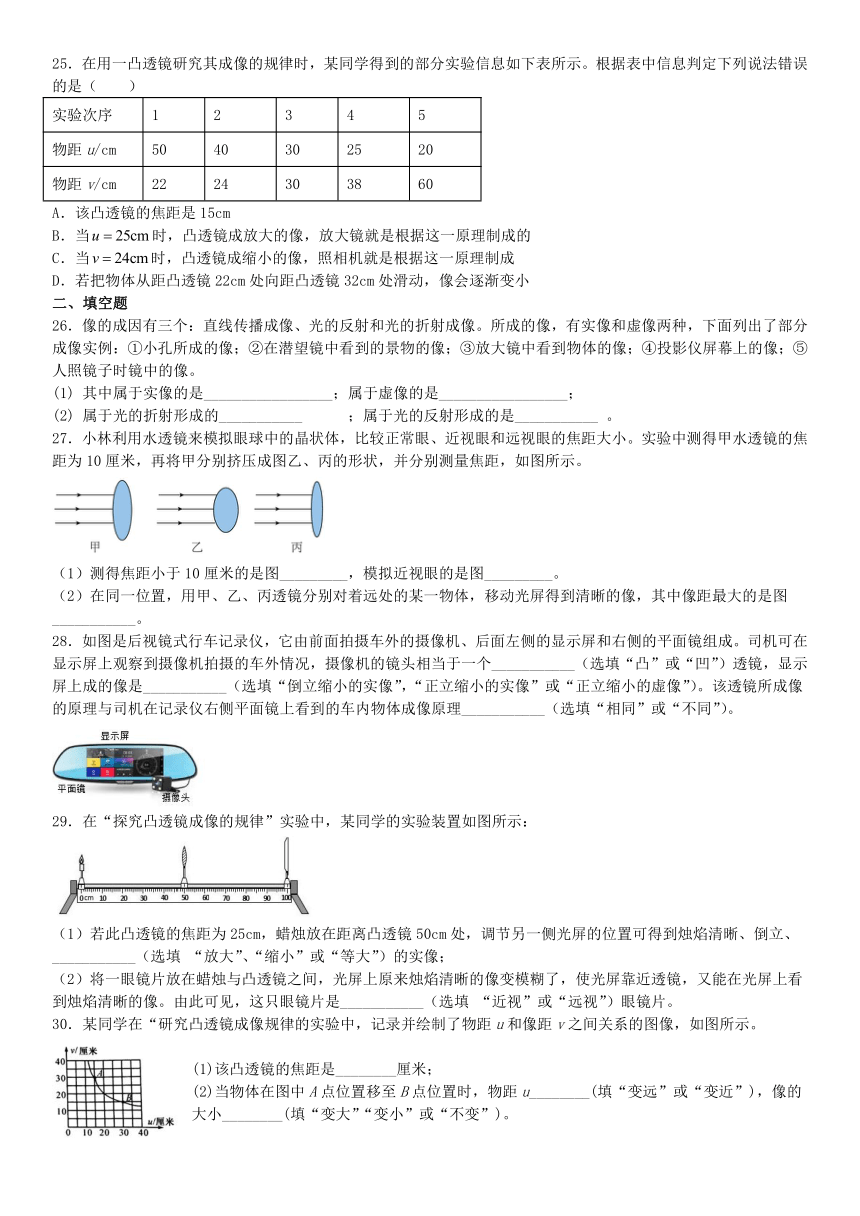

25．在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法错误的是（　　）
实验次序 1 2 3 4 5
物距u/cm 50 40 30 25 20
物距v/cm 22 24 30 38 60
A．该凸透镜的焦距是15cm
B．当时，凸透镜成放大的像，放大镜就是根据这一原理制成的
C．当时，凸透镜成缩小的像，照相机就是根据这一原理制成
D．若把物体从距凸透镜22cm处向距凸透镜32cm处滑动，像会逐渐变小
二、填空题
26．像的成因有三个：直线传播成像、光的反射和光的折射成像。所成的像，有实像和虚像两种，下面列出了部分成像实例：①小孔所成的像；②在潜望镜中看到的景物的像；③放大镜中看到物体的像；④投影仪屏幕上的像；⑤人照镜子时镜中的像。
(1) 其中属于实像的是_________________；属于虚像的是_________________；
(2) 属于光的折射形成的___________ ；属于光的反射形成的是___________ 。
27．小林利用水透镜来模拟眼球中的晶状体，比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲水透镜的焦距为10厘米，再将甲分别挤压成图乙、丙的形状，并分别测量焦距，如图所示。
（1）测得焦距小于10厘米的是图_________，模拟近视眼的是图_________。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距最大的是图___________。
28．如图是后视镜式行车记录仪，它由前面拍摄车外的摄像机、后面左侧的显示屏和右侧的平面镜组成。司机可在显示屏上观察到摄像机拍摄的车外情况，摄像机的镜头相当于一个___________（选填“凸”或“凹”）透镜，显示屏上成的像是___________（选填“倒立缩小的实像”，“正立缩小的实像”或“正立缩小的虚像”）。该透镜所成像的原理与司机在记录仪右侧平面镜上看到的车内物体成像原理___________（选填“相同”或“不同”）。
29．在“探究凸透镜成像的规律”实验中，某同学的实验装置如图所示：
（1）若此凸透镜的焦距为25cm，蜡烛放在距离凸透镜50cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、___________（选填 “放大”、“缩小”或“等大”）的实像；
（2）将一眼镜片放在蜡烛与凸透镜之间，光屏上原来烛焰清晰的像变模糊了，使光屏靠近透镜，又能在光屏上看到烛焰清晰的像。由此可见，这只眼镜片是___________（选填 “近视”或“远视”）眼镜片。
30．某同学在“研究凸透镜成像规律的实验中，记录并绘制了物距u和像距v之间关系的图像，如图所示。
(1)该凸透镜的焦距是________厘米；
(2)当物体在图中A点位置移至B点位置时，物距u________(填“变远”或“变近”)，像的大小________(填“变大”“变小”或“不变”)。
31．如图是十字路口安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个_________镜。A、B是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是_________(填“靠近”或“远离”)摄像头。观察照片可以发现，几乎看不到车内的人，但是车的外表却很清晰，是因为车内的人_________，摄像头几乎无法成像。夜晚，为了不影响司机开车，车内的灯应_________。
32．在检查视力时，医生让小明观察前方平面镜中的视力表来确定视力。他在镜中看到的是视力表的正立、等大的虚像。若小明的眼睛到虚像的距离是4.8m，眼睛到平面镜的距离为1.8m，则他的眼睛到实际的视力表的距离为___________。经测发现小明患上了近视眼，他需要佩戴的近视眼镜为___________（填“凸透镜”或“凹透镜”）
33．看图填空
（1）如图甲为正常人眼看远近不同物体时眼睛的自动调节，以下分析正确的是______。
a．这不可能是同一个人的眼 b．这说明眼睛是一个自动变焦（距）的系统
c．看远处的物体常常需要眯起眼睛看 d．看近处的物体晶状体应更凸一些
（2）全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化，如图所示，______（填“乙”或“丙”）图表示近视眼折光系统的光路示意图，矫正近视眼应佩带_____（填“凸透镜”或“凹透镜”）制成的眼镜片。
（3）你是否有这样的经历：夜晚看书时突然停电，瞬间眼前一片乌黑，什么都看不到；片刻后才逐渐看见周围的物体。这种变化是因为眼球的______变大。
34．现在许多手机都用上了双摄像头，即广角（焦距短）+长焦镜头（焦距长）组合来实现光学变焦。当想要拍摄广角照片时，可以使用_______（选填“左”或“右”）摄像头取景，此时如果不改变手机与景物的距离，想要拍长焦的照片，除要切换摄像头外，还需要_______（选填“伸长”或“缩短”）镜头与感光板之间的距离，结果所成的像_______（选填“变大”或“变小”）。
35．小明将一支点燃的蜡烛放在凸透镜（）前18处，光屏上得到了烛焰倒立、______的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有______作用，所以光屏上烛焰的清晰像变模糊了（如图所示）．若想在光屏上重新得到清晰的烛焰像，则他可将光屏______凸透镜
36．据统计，我国青少年近视率已高达36.7%．预防近视，珍爱双眼，注意用眼卫生，青少年要从我做起．请结合图示回答下列问题：
（1）若长时间近距离看书写字，就容易造成近视，图中近视眼成像情况及矫正方法分别是______．
（2）课间休息，进行远眺，是预防近视的有效措施，在由近及远的远眺过程中，如图结构[1]发生的变化是______．
（3）你能看到远处的物体，是因为它的物像落在______上，产生的神经冲动通过[9]的传导在______形成视觉．
（4）你是否有这样的经历：夜晚看书时突然停电，瞬间眼前一片乌黑，什么都看不到；片刻后才逐渐看见周围的物体．这种变化是因为眼球的______变大．
37．如图投影仪是教学中常用的电化教学设备，你知道它的工作原理吗？投影仪是利用凸透镜来成像的。如图所示，投影仪上有一个用凸透镜做的镜头，投影片上的图案通过这个凸透镜成像。
（1）凸透镜的作用是成______（填“等大”、“缩小”或“放大”）、______（填“正立”、“倒立”）的实像。平面镜的作用是______。
（2）使用投影仪时，如果屏幕上的像太小，应该使影片离镜头______（填“近一些”或“远一些”），同时需使投影仪离屏幕______（填“近一些”或“远一些”）。
三、画图题
38．如图所示，一束光线经凸透镜折射到水中，请你做出折射光路图。_______。
39．按要求作图，保留作图痕迹。
（1）如图所示，画出物体AB在平面镜中所成的像。
（2）一束光线经凸透镜折射后，折射光线射到一个平面镜上，如图所示，请在图中画出凸透镜的这束入射光线以及其折射光线经平面镜反射后的反射光线r，并标出反射角的角度。
（3）请在图中画出两条入射光线经过凹透镜后的折射光线。
40．（1）利用平面镜成像特点画出物体在平面镜中所成的像______。
（2）如图所示A1B1是物体在凸透镜中成的像，试在图中适当位置画出凸透镜和凸透镜的一个焦点______。
41．（1）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为请画出：水下E处的人看到路灯S的入射光线。
______
（2）已知是点光源S在平面镜中的像，点光源S发出一束光线射向平面镜后被反射，反射光线ab经过一凹透镜，如图所示，试确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线。
_____
（3）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图。（保留作图痕迹）
_____
（4）有一凸透镜成像情况如图所示，其中AC是从物点A发出的一条射到凸透镜上的光线。
①请做出这条光线经过凸透镜后的折射光线；
②通过作图找出凸透镜的一个焦点。
_____
四、探究题
42．某兴趣小组做“探究凸透镜成像的规律”的实验。
（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心位于___________，其目的是___________。
（2）小明将蜡烛由距透镜90cm处移至距透镜120cm处的过程中，在光屏上所成的像与透镜间的距离均约为5cm。透镜的焦距约为___________cm，判断的依据是___________。
（3）小虎将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到把一个清晰的像，这个像一定是___________（填“放大”“缩小”或“等大”）的。
（4）小红同学将蜡烛和透镜固定，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是___________（写出一个）。
43．在探究“凸透镜成像规律”的实验中：
　　　
（1）如图甲，光屏上呈现清晰的像，此像的性质是倒立___________的实像（填“放大”或“缩小”），在放大镜、照相机和投影仪中，成像原理与其相同的是___________，推算此凸透镜的焦距范围是___________。若保持蜡烛和光屏位置不变，移动透镜至___________厘米刻度线处，光屏上能再次呈现清晰的像。
（2）由于蜡烛变短，像成在了光屏的上方，要使像重新成在光屏的中心，把凸透镜往___________调（选填“上”或“下”）。
（3）如图乙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中___________处（填“A”或“B”或“C”）能观察到烛焰的像。
44．小成同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验。如图所示；
（1）实验过程中，当烛焰距凸透镜16cm时，移动光屏至某一位置，在光屏上得到等大清晰的像，则该凸透镜的焦距是_______cm；
（2）当蜡烛燃烧变短时，若要使像成在原来的位置，以下操作正确的是_______；
①将蜡烛上移②将蜡烛下移③将凸透镜上移④将凸透镜下移
A．①③　　B．①④　　C．②③　　D．②④
（3）实验时，突然飞来一只苍蝇，停在了透镜上，遮住了一部分透镜，则光屏上的像_______；
A．苍蝇放大的像　　B．苍蝇缩小的像
C．蜡烛的像一部分没了　　D．整支蜡烛的像，稍微变暗了些
（4）用若干个小发光体组成形状如“F”的发光物体代替蜡烛重新做实验，如图甲所示，将发光物体、凸透镜、光屏依次组装到光具座上并调整好，在光屏上形成的像可能是_______。
A．B．
C．D．
试卷第1页，共3页
参考答案：
1．B
2．C
3．D
4．A
5．C
6．A
7．C
8．B
9．A
10．B
11．D
12．D
13．C
14．C
15．B
16．D
17．D
18．A
19．D
20．A
21．C
22．A
23．D
24．C
25．C
26． ①④ ②③⑤ ③④ ②⑤
27． 乙 乙 丙
28． 凸 倒立缩小实像 不同
29． 等大 远视
30． 10 变远 变小
31． 凸透镜 靠近 反射的光很弱 关闭
32． 1.2 凹透镜
33． bd 丙 凹透镜 瞳孔
34． 左 伸长 变大
35． 放大 会聚 靠近
36． 甲、丙 曲度变小 [7]视网膜 大脑特定区域（视觉中枢） 瞳孔
37． 放大 倒立 改变光路 近一些 远一些
38．
39．；；
40．
41．
42． 同一高度 使像成在光屏的中央 5 当物体到凸透镜的距离远远大于二倍焦距时，像距稍大于焦距 放大 物体放在焦点上或物距小于焦距
43． 放大 投影仪 7.5cm44． 8 B D C
答案第1页，共2页
