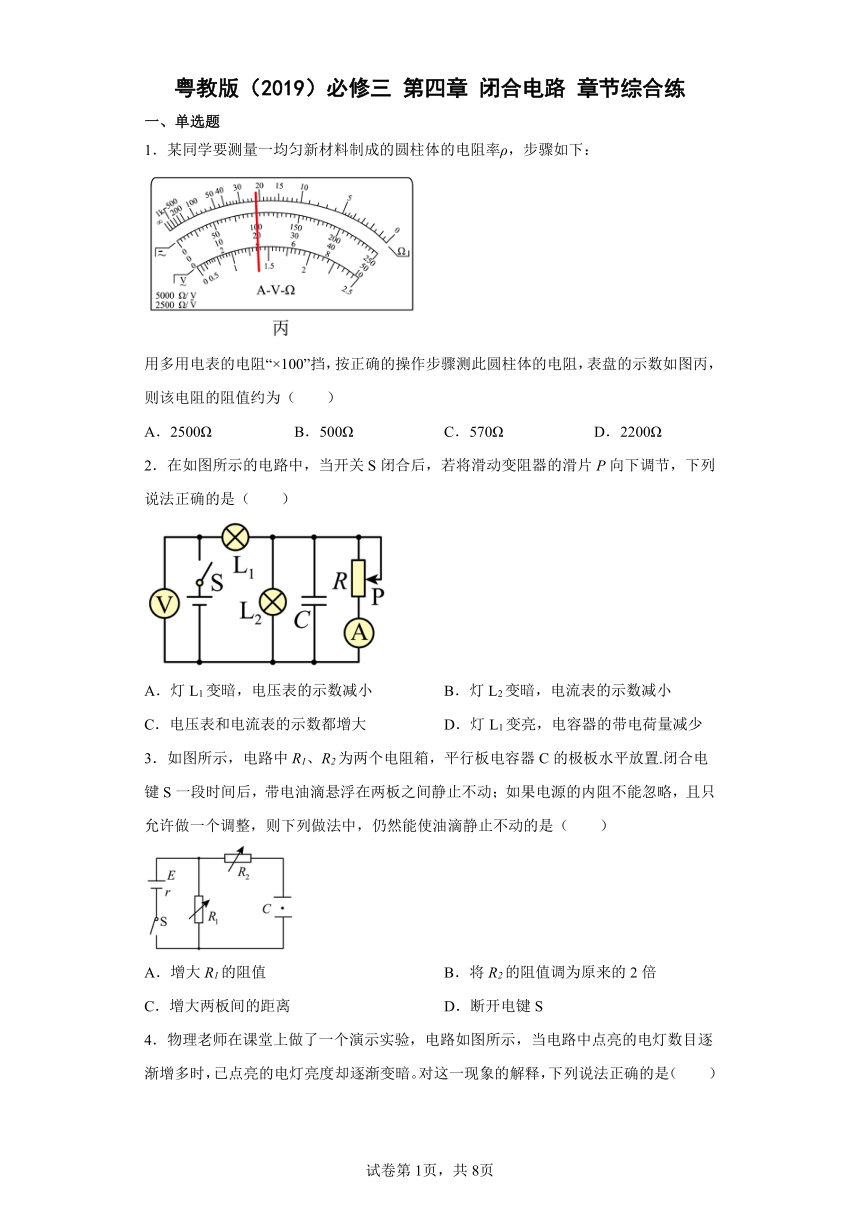

粤教版（2019）必修三 第四章 闭合电路 章节综合练
一、单选题
1．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用多用电表的电阻“×100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为（　　）
A．2500Ω B．500Ω C．570Ω D．2200Ω
2．在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是（　　）
A．灯L1变暗，电压表的示数减小 B．灯L2变暗，电流表的示数减小
C．电压表和电流表的示数都增大 D．灯L1变亮，电容器的带电荷量减少
3．如图所示，电路中R1、R2为两个电阻箱，平行板电容器C的极板水平放置.闭合电键S一段时间后，带电油滴悬浮在两板之间静止不动；如果电源的内阻不能忽略，且只允许做一个调整，则下列做法中，仍然能使油滴静止不动的是（　　）
A．增大R1的阻值 B．将R2的阻值调为原来的2倍
C．增大两板间的距离 D．断开电键S

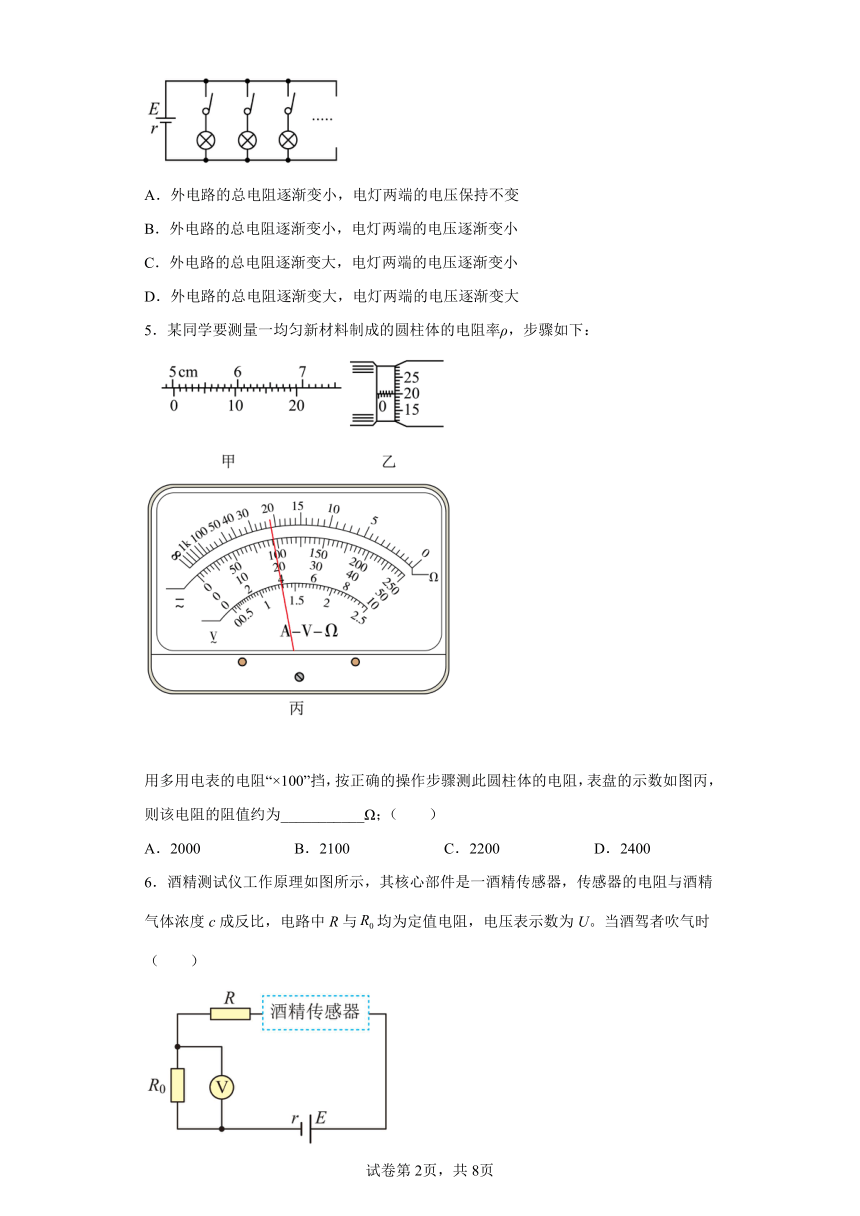

4．物理老师在课堂上做了一个演示实验，电路如图所示，当电路中点亮的电灯数目逐渐增多时，已点亮的电灯亮度却逐渐变暗。对这一现象的解释，下列说法正确的是（　　）
A．外电路的总电阻逐渐变小，电灯两端的电压保持不变
B．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
C．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
D．外电路的总电阻逐渐变大，电灯两端的电压逐渐变大
5．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
用多用电表的电阻“×100”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为___________Ω；（　　）
A．2000 B．2100 C．2200 D．2400
6．酒精测试仪工作原理如图所示，其核心部件是一酒精传感器，传感器的电阻与酒精气体浓度c成反比，电路中R与均为定值电阻，电压表示数为U。当酒驾者吹气时（　　）
A．U增大，c与U成正比 B．U增大，c与U不成正比
C．U减小，c与U成反比 D．U减小，c与U不成反比

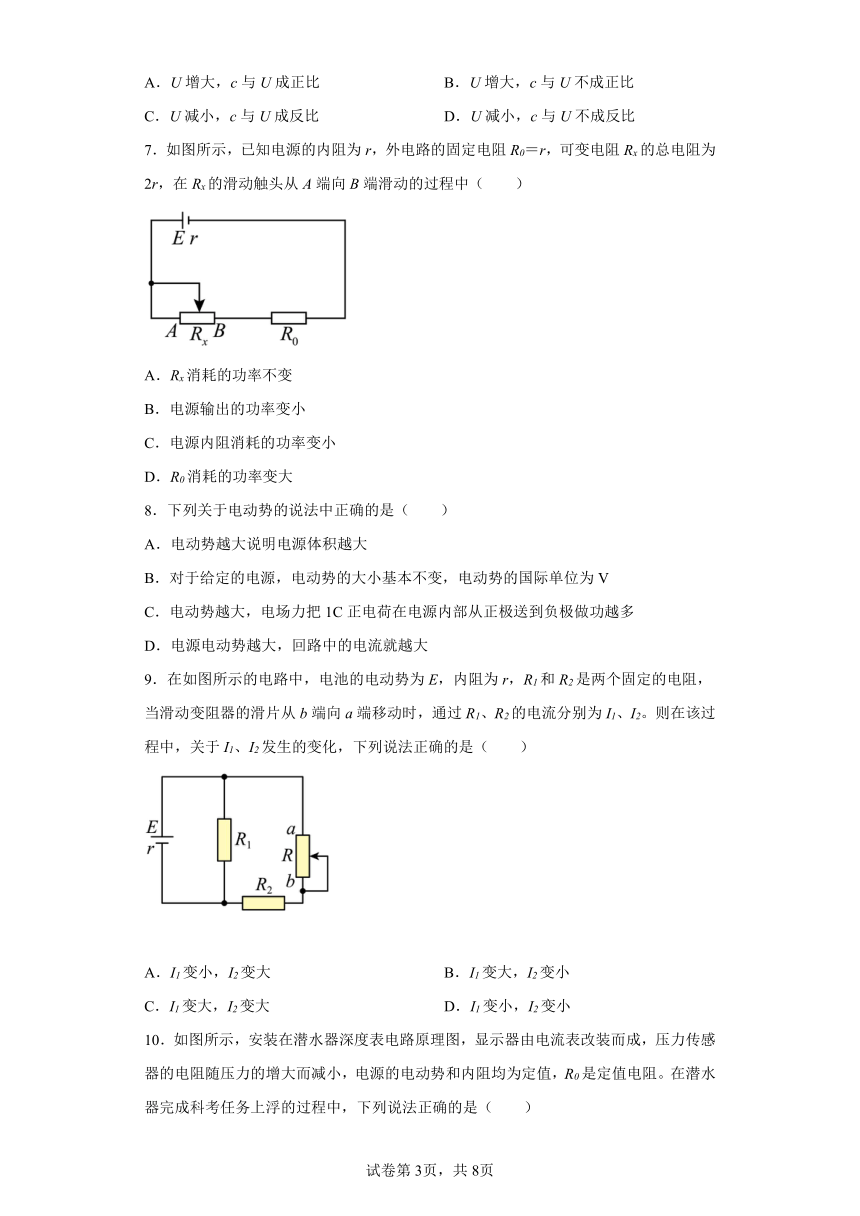

7．如图所示，已知电源的内阻为r，外电路的固定电阻R0＝r，可变电阻Rx的总电阻为2r，在Rx的滑动触头从A端向B端滑动的过程中（　　）
A．Rx消耗的功率不变
B．电源输出的功率变小
C．电源内阻消耗的功率变小
D．R0消耗的功率变大
8．下列关于电动势的说法中正确的是（　　）
A．电动势越大说明电源体积越大
B．对于给定的电源，电动势的大小基本不变，电动势的国际单位为V
C．电动势越大，电场力把1C正电荷在电源内部从正极送到负极做功越多
D．电源电动势越大，回路中的电流就越大
9．在如图所示的电路中，电池的电动势为E，内阻为r，R1和R2是两个固定的电阻，当滑动变阻器的滑片从b端向a端移动时，通过R1、R2的电流分别为I1、I2。则在该过程中，关于I1、I2发生的变化，下列说法正确的是（　　）
A．I1变小，I2变大 B．I1变大，I2变小
C．I1变大，I2变大 D．I1变小，I2变小

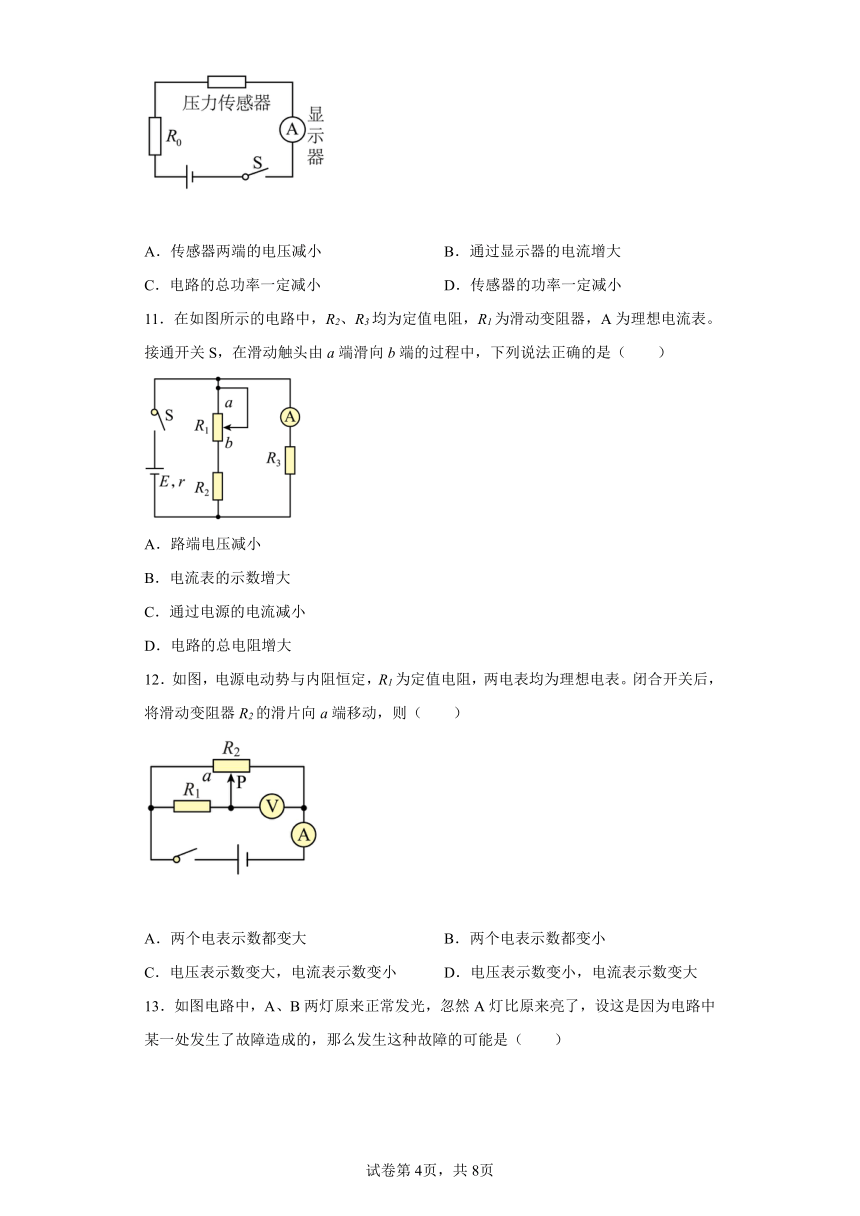

10．如图所示，安装在潜水器深度表电路原理图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源的电动势和内阻均为定值，R0是定值电阻。在潜水器完成科考任务上浮的过程中，下列说法正确的是（　　）
A．传感器两端的电压减小 B．通过显示器的电流增大
C．电路的总功率一定减小 D．传感器的功率一定减小
11．在如图所示的电路中，R2、R3均为定值电阻，R1为滑动变阻器，A为理想电流表。接通开关S，在滑动触头由a端滑向b端的过程中，下列说法正确的是（　　）
A．路端电压减小
B．电流表的示数增大
C．通过电源的电流减小
D．电路的总电阻增大
12．如图，电源电动势与内阻恒定，R1为定值电阻，两电表均为理想电表。闭合开关后，将滑动变阻器R2的滑片向a端移动，则（　　）
A．两个电表示数都变大 B．两个电表示数都变小
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大

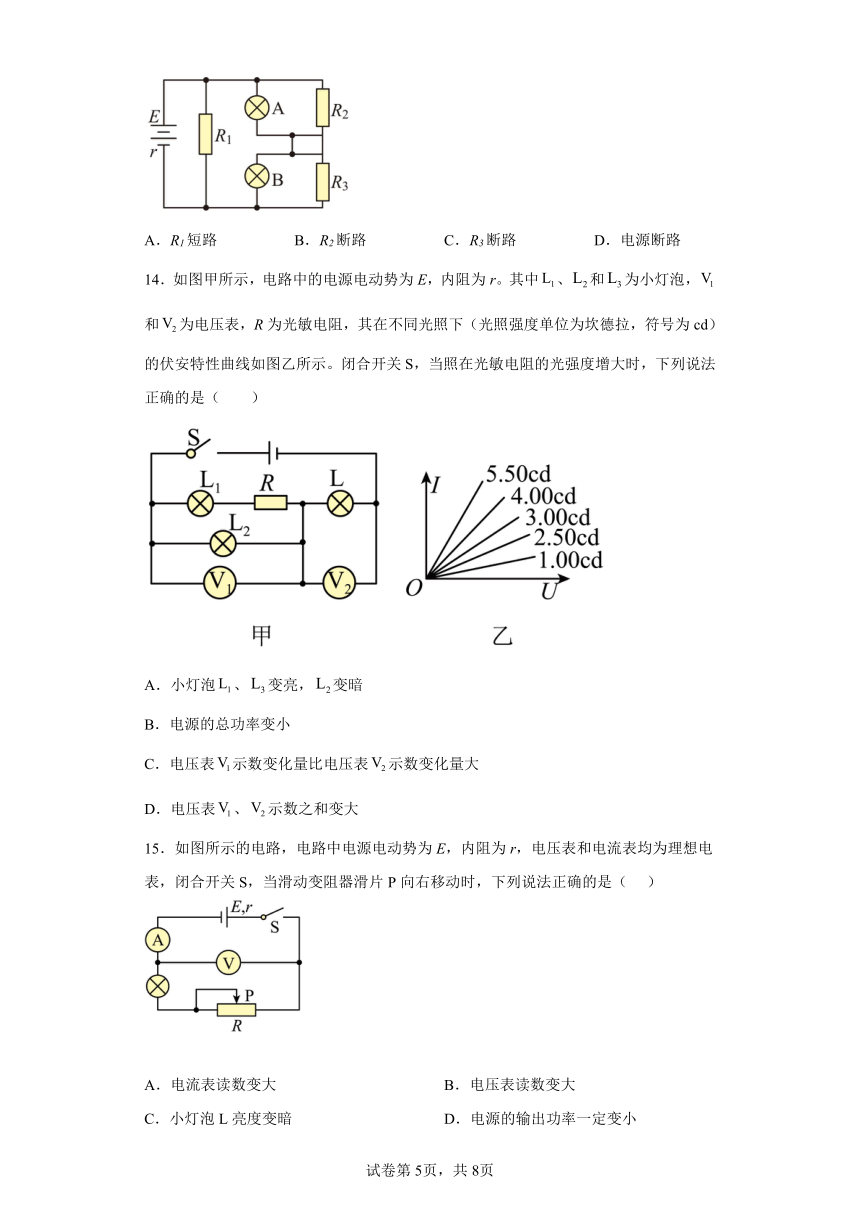

13．如图电路中，A、B两灯原来正常发光，忽然A灯比原来亮了，设这是因为电路中某一处发生了故障造成的，那么发生这种故障的可能是（　　）
A．R1短路 B．R2断路 C．R3断路 D．电源断路
14．如图甲所示，电路中的电源电动势为E，内阻为r。其中、和为小灯泡，和为电压表，R为光敏电阻，其在不同光照下（光照强度单位为坎德拉，符号为cd）的伏安特性曲线如图乙所示。闭合开关S，当照在光敏电阻的光强度增大时，下列说法正确的是（　　）
A．小灯泡、变亮，变暗
B．电源的总功率变小
C．电压表示数变化量比电压表示数变化量大
D．电压表、示数之和变大
15．如图所示的电路，电路中电源电动势为E，内阻为r，电压表和电流表均为理想电表，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是（ ）
A．电流表读数变大 B．电压表读数变大
C．小灯泡L亮度变暗 D．电源的输出功率一定变小
二、填空题
16．如图所示为电源路端电压U与电流I的U-I图像，该直线与纵轴交点的纵坐标表示电源的______ ，斜率的绝对值表示电源的_______。（用汉字表示）
17．一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。完成下列测量步骤中的填空。
（1）将选择开关置于_______挡位；
（2）将红黑表笔短接，调整_______使得_______；
（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为_______kΩ；
（4）测量完成后，将选择开关旋转至OFF挡位。
18．具有巨磁阻效应（）的电阻在外加特定方向的磁场时，阻值随磁场的增强而减小。现将接在图示电路中，并置于该磁场，已知为定值电阻，此时，电表均为理想电表。保持磁场方向不变，调整磁场强弱，发现电压表的示数增加了，则外加磁场逐渐___________（选填“增强”或“减弱”），消耗的电功率变化情况为___________。
三、解答题
19．如图所示的电路中，两平行金属板A、B水平放置，接入如图所示电路中，两板间的距离d=50cm，电源电动势E=15V，内电阻r。电阻R1=4Ω，R2=10Ω，闭合开关S，待电路稳定后，将一带电的小球放入板间恰能保持静止，若小球质量为m=2×10-2kg，电量q=1×10-2C，（取g=10m/s2）问：
（1）小球带正电还是负电，电容器两端的电压为多大；
（2）电源的内阻为多大。
20．如图所示，电阻，当电键S接通时，电压表的读数为，电键S断开时，电压表的读数为，求电源的电动势和内电阻。
21．如图所示，电流表改装成欧姆表的电路。两表笔直接接触时，指针满偏（指在表盘刻度“5.0”位置上）；当两表笔之间接有1200Ω的电阻时，指针指在刻度“1.0”位置上。求：
（1）若指针指在刻度“3.0”位置上，此时两表笔间接多大的电阻；
（2）若两表笔间接电容C=2×10-6F的电容器，稳定时电容器带电量为多少。
22．如图，当电阻箱R的电阻为14时，电压表示数为2.8V；当电阻箱R的电阻为9时，电压表的读数为2.7V，求电源的电动势E和内阻r各是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
欧姆表读数是表盘读数乘以挡位倍率，图中读数为22Ω×100=2200Ω，故ABC错误，D正确。
故选D。
2．D
【解析】
【详解】
ABC．将滑动变阻器的滑片P向下调节，变阻器接入电路的电阻减小，R与灯L2并联的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，干路电流I增大，路端电压U减小，则电压表示数减小，灯L1变亮。R与灯L2并联电路的电压
U并＝U﹣U1
U减小，U1增大，U并减小，灯L2变暗。流过电流表的电流
IA＝I﹣I2
I增大，I2减小，IA增大，电流表的示数增大，故ABC错误；
D．电容器两端电压为并联部分的电压，并联部分电压减小，则电容器两端电压减小，电容器带电荷量减少，故D正确。
故选D。
3．B
【解析】
【详解】
A．在直流电路中，在电路稳定时，R2与电容器串联的支路不通，因此电容器两端的电压等于R1两端的电压，增大R1的阻值，R1两端的电压增大，电容器两端的电压增大，由
可知，电容器两极板间的电场强度增大，因此板间带电油滴受到的电场力增大，会向上运动，A项错误；
B．增大R2的阻值不改变电路中的总电阻，不改变R1两端的电压，因此电容器中的油滴仍保持静止，B项正确；
C．增大两板间的距离，而电容器的两板间的电压一定，由
可知，板间的场强减小，油滴受到的电场力减小，油滴会向下运动，C项错误；
D．断开电键S，电容器会通过R1、R2进行放电，使板间场强减小，油滴受到的电场力减小而向下运动，D项错误。
故选B。
4．B
【解析】
【详解】
当电路中点亮的电灯数目逐渐增多时，根据并联电阻的规律可知，电路中总电阻减小，根据闭合电路欧姆定律
可知干路电流增大，根据
可知路端电压减小，所以加在灯泡两端的电压减小，根据
可知灯泡的功率减小，所以亮度变暗，故选B。
5．C
【解析】
【详解】
欧姆表读数是表盘读数乘以挡位倍率，图中读数为
22Ω×100=2200Ω
ABD错误，C正确。
故选C。
6．B
【解析】
【详解】
当酒驾者吹气时，酒精气体浓度增大，传感器电阻减小，则电路总电阻减小，干路电流增大，则电压表示数增大，根据闭合电路欧姆定律
由此发现传感器的电阻与U不成反比，故c与U不成正比。
故选B。
7．D
【解析】
【详解】
A．当外电阻与电源内阻相等时电源的输出功率最大，将R0等效为电源的内阻，则电源的等效内阻为2r，当Rx的滑动触头从A端滑向B端的过程中，电阻Rx从2r减小到零，则Rx消耗的功率变小，选项A错误；
B．Rx的滑动触头从A端滑向B端的过程中，外电路电阻从3r减小到r，则电源输出功率逐渐变大，选项B错误；
CD．Rx的滑动触头从A端滑向B端的过程中，总电阻逐渐减小，则电流逐渐变大，则根据P＝I2R可知，电源内阻消耗的功率以及R0消耗的功率均变大，选项C错误，D正确。
故选D。
8．B
【解析】
【详解】
A．电动势表示非静电力做功把其他形式的能转化为电能的本领大小，由电源自身性质决定，而与电源体积无关，故A错误；
B．对于给定的电源，非静电力的性质确定，电动势的大小基本不变，电动势的国际单位为V，故B正确；
C．电动势越大，非静电力把1C正电荷在电源内部从负极送到正极做功越多，故C错误；
D．根据闭合电路的欧姆定律可知，回路中电流由电动势和内外电路的总电阻决定，故D错误。
故选B。
9．A
【解析】
【详解】
滑片向上移动，接入电路的电阻减小，则并联总电阻减小，总电流增大，所以路端电压减小，故流过R1的电流I1减小，流过R2的电流I2增大。故A正确；BCD错误。
故选A。
10．C
【解析】
【详解】
AB．潜水器上浮的过程中，压力传感器的阻值增大，根据闭合电路欧姆定律
可知电路中的电流减小，根据
可知传感器两端电压增大，故AB错误；
C．由电路总功率
可知电路总功率减小，故C正确；
D．压力传感器的功率
由于U增大，I减小，其他条件不足，故压力传感器的功率可能增大也可能减小或不变，故D错误。
故选C。
11．A
【解析】
【详解】
ACD．在滑动触头由a端滑向b端的过程中，变阻器接入的电阻减小，外电路的总电阻减小，所以总电流增大，内电压增大，则路端电压减小，故A正确，CD错误；
B．因为路端电压减小，所以通过R3的电流减小，电流表的示数减小，故B错误。
故选A。
12．C
【解析】
【详解】
设滑片向a端移动后，滑片左侧电阻R2左的减少量为，则滑片右侧电阻R2右的增加量也为。滑片左侧电阻R2左与R1并联后的等效电阻R并的减少量为
而开始时，电路外电阻为
滑片向a端移动后，电路外电阻为
即电路外电阻增大，总电流减小，电流表示数减小，电源内电压减小，路端增大，而R并两端电压减小，所以R2右两端电压增大，电压表示数增大，综上所述可知ABD错误，C正确。
故选C。
13．B
【解析】
【详解】
A．R1短路，则电源被短路了，灯泡都不亮，此选项不符合题意，A错误；
B．电阻R2与灯泡A是并联的，如果R2断路，此处只有灯泡A一个电阻，根据并联电路总电阻与分电阻的关系，此处电阻相当于增大，所以灯泡A两端电压增大，由
知，功率变大，灯泡A变亮，故B正确；
C．电阻R3与灯泡B是并联的，如果R3断路，此处只有灯泡B一个电阻，根据并联电路总电阻与分电阻的关系，此处电阻相当于增大，所以灯泡B两端电压增大，则灯泡A两端电压减小，则A的功率变小，灯泡A变暗，C错误；
D．电源断路，电路没有电流，灯泡都不亮，此选项不符合题意，D 错误；
故选B。
14．C
【解析】
【详解】
AB．由图乙可知，光照增强，光敏电阻的阻值减小，电路中的总电阻减小；由闭合电路欧姆定律可得，电路中干路电流增大，根据
可知电源总功率增大；干路电流增大，则内电压增大，外电压减小，由于L2处于干路，则其电流增大，亮度变亮，因L2灯泡的电压增大，那么L3电压减小，则其电流减小，因此L3变暗；因L3电流减小，那么L1的电流增大，因此L1变亮，故AB错误；
CD．由上分析可知，电压表V1测量L3电压，而电压表V2测量L2的电压，因电压表、示数之和等于外电压，所以二者之和变小；因电压表V2示数变大，而电压表V1示数变小，所以可知电压表V1示数变化量比电压表V2大，故C正确，D错误。
故选C。
15．A
【解析】
【详解】
AC．根据闭合电路的欧姆定律有
E = Ir + IR + IRL
当滑动变阻器滑片P向右移动时，R减小，则电流表读数变大、灯泡变亮，A正确、C错误；
B．由选项A可知，电流增大，而电压表测量的是电源的外电压，则有
U = E - Ir
可知电压表读数变小，B错误；
D．当外阻等于内阻时电源的输出功率最大，则由于R、RL以及r的具体数据未知，则无法判断电源的输出功率变化情况，D错误。
故选A。
16． 电动势 内阻
【解析】
【详解】
[1][2]根据闭合电路欧姆定律有
所以U-I图线与纵轴交点的纵坐标表示电源的电动势，斜率的绝对值表示电源的内阻。
17． ×100 欧姆调零旋钮 指针指在右侧零刻度处 1.15
【解析】
【详解】
（1）[1]电阻约为1kΩ左右，而欧姆表指针约在中间位置最为准确，所以选择开关应置于×100挡位上。
（2）[2][3]然后将红黑表笔短接，调节欧姆调零旋钮，使指针指在右侧零刻度处。
（3）[4]指针示数为11.5，故读数为
11.5×100Ω＝1.15kΩ
18． 增强 减小
【解析】
【详解】
[1]电压表的示数增加，说明电路中的电流变大，阻值减小，即R2阻值减小了，则外加磁场逐渐增强；
[2]当电源外电阻与内电阻相等时输出功率最大；若将R1看做电源的内阻，即电源的等效内阻为R1+r，因，则，则当R2阻值减小时，外电阻R1与等效内阻R1+r相差越来越大，可知等效电源的输出功率减小，即消耗的电功率减小。
19．（1）负电，10V；（2）1Ω
【解析】
【详解】
（1）小球放入板间后，受重力和电场力作用，因A板带正电，则由二力平衡，小球应带负电；由
解得
=10V
（2）电路中的电流
=1A
根据闭合电路欧姆定律得
解得
r=1Ω
20．，
【解析】
【详解】
设电源的电动势为E，内电阻为r，当S断开时,、串联接在电源上，设电路中的电流I，则
由闭合电路欧姆定律得
（1）
当S闭合时，外电路为和并联后与串联，则外电阻R为
总电流为
再由闭合电路欧姆定律
（2）
由（1）、（2）可得
，
21．（1）；（2）
【解析】
【详解】
（1）当两表笔短接（即Rx=0）时，指针指在表盘刻度“5.0”上，电流表应调至满偏电流Ig，设此时欧姆表的内阻为R内，则有
当两表笔之间接有R1=1200Ω的电阻时，指针指在表盘刻度“1.0”上，则由图可知，此时
联立解得
当指针指在刻度“3.0”位置上，则有
联立解得
（2）由图可知，电流表的满偏转电流为，故电源电动势为
当两表笔间接电容C=2×10-6F的电容器，稳定时电路中没有电流，电容器两端的电压等于电源电动势，则此时的电量为
22．E=3.0V；r=1.0
【解析】
【详解】
根据闭合电路欧姆定律可得
依题意，当U1=2.8V时，电路中电流为
当U2=2.7V时，电路中电流为
把这两组电压和电流的值代入闭合电路欧姆定律公式，联立可得
E=3.0V，r=1.0
