第5节 光的反射和折射 同步练习（无答案）

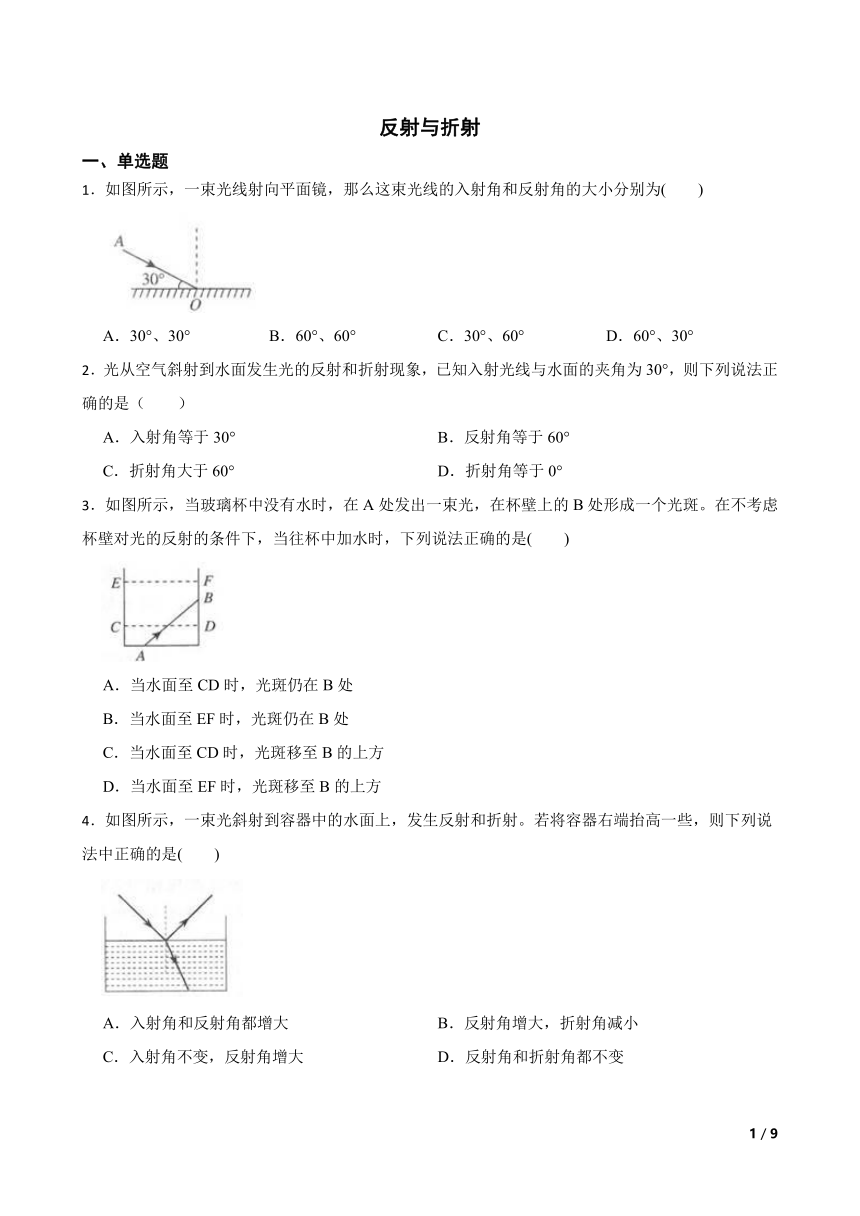

反射与折射
一、单选题
1．如图所示，一束光线射向平面镜，那么这束光线的入射角和反射角的大小分别为(　　)
A．30°、30° B．60°、60° C．30°、60° D．60°、30°
2．光从空气斜射到水面发生光的反射和折射现象，已知入射光线与水面的夹角为30°，则下列说法正确的是（　　）
A．入射角等于30° B．反射角等于60°
C．折射角大于60° D．折射角等于0°
3．如图所示，当玻璃杯中没有水时，在A处发出一束光，在杯壁上的B处形成一个光斑。在不考虑杯壁对光的反射的条件下，当往杯中加水时，下列说法正确的是(　　)
A．当水面至CD时，光斑仍在B处
B．当水面至EF时，光斑仍在B处
C．当水面至CD时，光斑移至B的上方
D．当水面至EF时，光斑移至B的上方
4．如图所示，一束光斜射到容器中的水面上，发生反射和折射。若将容器右端抬高一些，则下列说法中正确的是(　　)
A．入射角和反射角都增大 B．反射角增大，折射角减小
C．入射角不变，反射角增大 D．反射角和折射角都不变

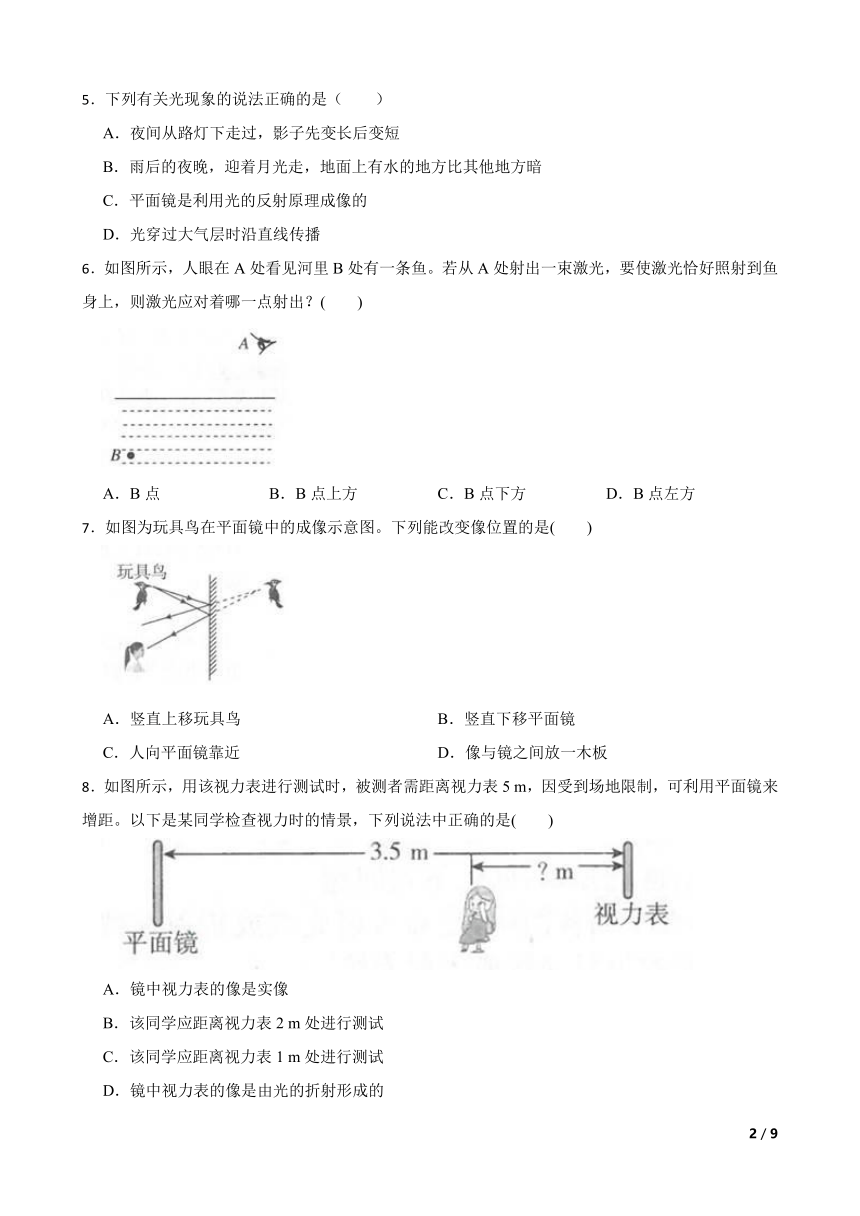

5．下列有关光现象的说法正确的是（　　）
A．夜间从路灯下走过，影子先变长后变短
B．雨后的夜晚，迎着月光走，地面上有水的地方比其他地方暗
C．平面镜是利用光的反射原理成像的
D．光穿过大气层时沿直线传播
6．如图所示，人眼在A处看见河里B处有一条鱼。若从A处射出一束激光，要使激光恰好照射到鱼身上，则激光应对着哪一点射出？(　　)
A．B点 B．B点上方 C．B点下方 D．B点左方
7．如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是(　　)
A．竖直上移玩具鸟 B．竖直下移平面镜
C．人向平面镜靠近 D．像与镜之间放一木板
8．如图所示，用该视力表进行测试时，被测者需距离视力表5 m，因受到场地限制，可利用平面镜来增距。以下是某同学检查视力时的情景，下列说法中正确的是(　　)
A．镜中视力表的像是实像
B．该同学应距离视力表2 m处进行测试
C．该同学应距离视力表1 m处进行测试
D．镜中视力表的像是由光的折射形成的

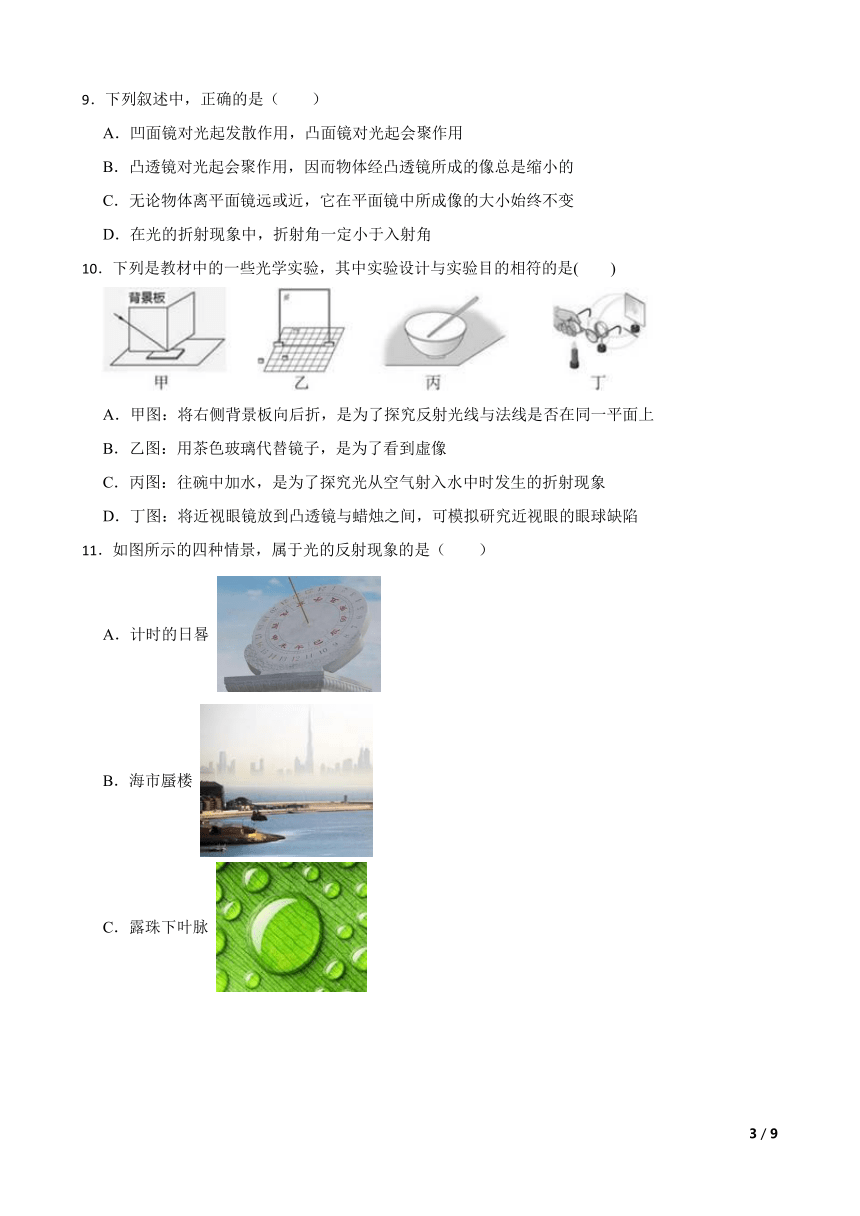

9．下列叙述中，正确的是（　　）
A．凹面镜对光起发散作用，凸面镜对光起会聚作用
B．凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的
C．无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变
D．在光的折射现象中，折射角一定小于入射角
10．下列是教材中的一些光学实验，其中实验设计与实验目的相符的是(　　)
A．甲图：将右侧背景板向后折，是为了探究反射光线与法线是否在同一平面上
B．乙图：用茶色玻璃代替镜子，是为了看到虛像
C．丙图：往碗中加水，是为了探究光从空气射入水中时发生的折射现象
D．丁图：将近视眼镜放到凸透镜与蜡烛之间，可模拟研究近视眼的眼球缺陷
11．如图所示的四种情景，属于光的反射现象的是（　　）
A．计时的日晷
B．海市蜃楼
C．露珠下叶脉

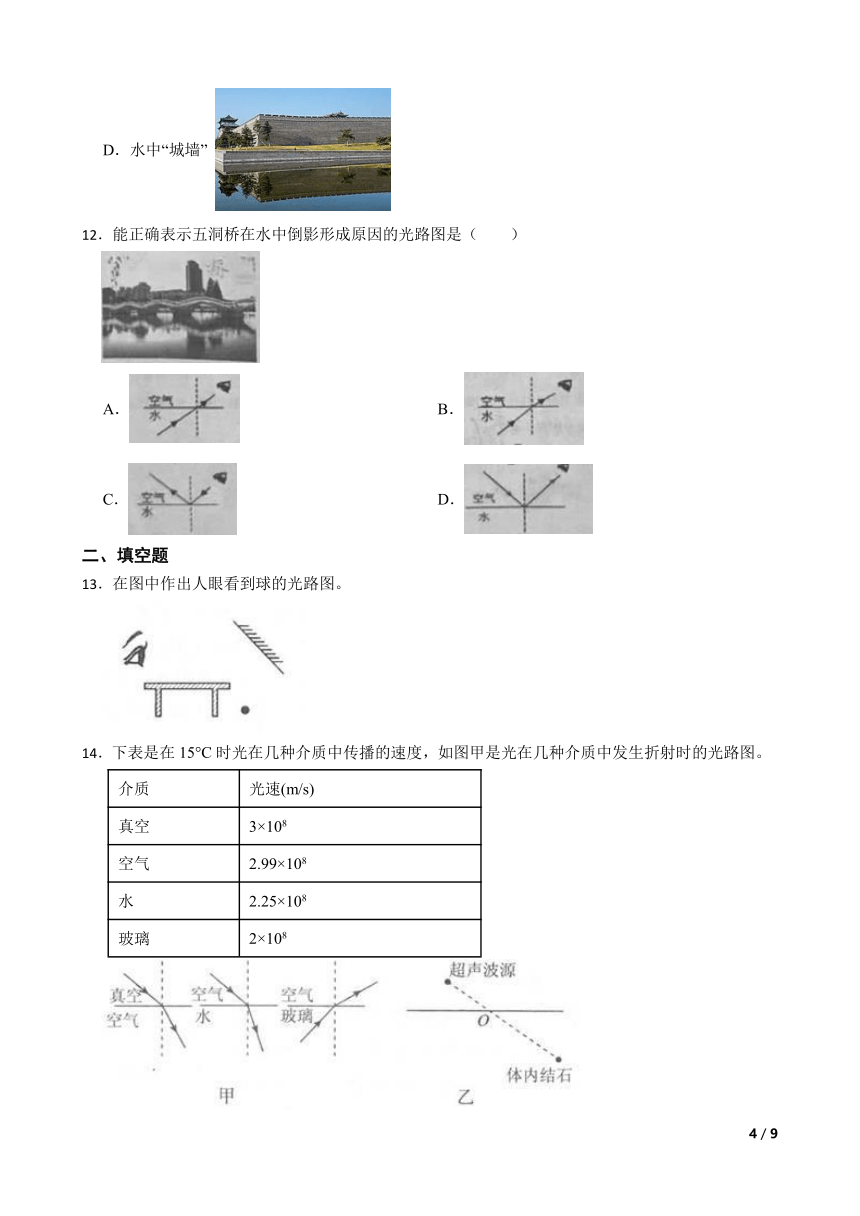

D．水中“城墙”
12．能正确表示五洞桥在水中倒影形成原因的光路图是（　　）
A． B．
C． D．
二、填空题
13．在图中作出人眼看到球的光路图。
14．下表是在15°C时光在几种介质中传播的速度，如图甲是光在几种介质中发生折射时的光路图。
介质 光速(m/s)
真空 3×108
空气 2.99×108
水 2.25×108
玻璃 2×108
（1）分析表中的数据可以得出的结论是　 　。
（2）分析表中的数据和光路图可以得出的结论是　 　。
（3）根据结论可知，光从水中斜射入玻璃中，折射角　 　 (填“大 于”或“小于”)入射角。
（4）现代医学中常用超声波击碎人体内的结石，超声波从空气中斜射入人体后也类似光- -样要发生折射，如图乙所示，超声波进人人体击碎结石时，入射点应在O点的 　 　(填“左侧”或“右侧”)。
15．如图所示，MN是两种均匀介质的分界面，已知两种介质其中一种是空气，当光线从介质A射到介质B时，入射角等于　 　，折射角等于　 　，其中介质　 　是空气。
16．如图所示，平面镜 与 之间夹角为 ，在两平面镜角平分线上有一个点光源S，如果要保证S发出的任意一条光线最多只能产生两次反射，则 的最小值为　 　。
17．如图是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动蜡烛多次重复实验。
（1）实验过程中蜡烛B　 　 (选填 “需要“或“不需要”)点燃。
（2）将蜡烛A远离玻璃板一段距离，蜡烛A像的大小　 　(选填“变大”、“变小”或“不变”)
（3）实验中玻璃板应竖直放置在水平桌面上，若向左倾斜玻璃板(如图乙所示)，蜡烛A的像将　 　(选填“向上移动”、“向下移动”或“不移动”)。
三、实验探究题
18．如图是小勇同学“探究平面镜成像特点”的实验装置。
（1）为完成实验探究，还需要一个测量工具，这个测量工具是 　 　。
（2）为探究平面镜所成的像与物的大小关系，小勇做了如下操作：他先点燃蜡烛A放在玻璃板前，再拿一支外形相同且　 　(填“点燃”或“未点燃")的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合。这表明平面镜所成像的大小与物的大小　 　。这种确定像与物大小关系的方法是　 　(填“转换法”或“等效替代法”)。
（3）为探究平面镜所成的像是实像还是虚像，他将一块与玻璃板等大的不透明的白板竖放在玻璃板与蜡烛B之间，从蜡烛A侧观察，仍能看到蜡烛A的像，说明平面镜所成的像是由光的　 　形成的；拿走蜡烛B，将这块白板移动到蜡烛A像的位置时，发现白板上不能承接到蜡烛A的像，这说明平面镜所成的像是　 　(填“实”或“虛”)像。
（4）拿走白板，他将蜡烛A向玻璃板靠近2 cm，再将蜡烛B移到A像的位置，通过测量，他发现蜡烛A与它在玻璃板中像的距离变化了 　 　 cm，同时发现像的大小　 　(填“变大”“变小”或“不变”)。
19．如图是小明探究光的反射定律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成。
实验次数 入射角 反射角
1 20° 70°
2 30° 60°
3 50° 40°
（1）实验时，小明先使E、F两部分位于同一平面内，让一束光贴着纸板E射到平面镜上，但是在纸板F上没有看到反射光的径迹，原因可能是　 　。
（2）改正错误后，人射光和反射光的径迹同时在纸板上出现，如上图所示。同学们能从纸板前不同的方向看到光的径迹，这是因为光在纸板上发生了　 　。
（3）小明让一束光贴着纸板E射到平面镜上，在纸板F上可看到反射光的径迹。三次改变入射角的大小，实验，所测得的数据如表所示，他根据表中数据得出的结论和其他同学的结论并不一致，请你分析小明测量实验数据过程中出现的问题可能是
　 　。
（4）用三条不同角度的人射光线进行实验，目的是　 　。
20．小明在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮(如图1)，老师告诉他这是光的全反射现象。课后，小明查到光从玻璃射向空气时的一些数据如下表所示：
入射角i 0° 10° 20° 30° 40° 41.2° 41.8° 42°
折射角r 0° 15.2° 30.9° 48.6° 74.6° 81° 90° /
反射能量 5% 7% 26% 43% 77% 84% 100% 100%
（1）分析以上数据可知光从玻璃射向空气时，折射角随入射角的变化关系是：折射角随入射角的增大而　 　。
（2）光从玻璃射向空气时，当入射角i≥　 　°时，反射能量达到100%，就发生了全反射现象。
（3）由表格数据可知：图2中图线　 　(选填 “a”或“b”)反映了上述实验中的入射角与折射角之间的关系。
（4）当光从空气斜射向玻璃时，不能发生全反射现象。原因是折射角　 　入射角。(选填“>”“=”或“<")
四、解答题
21．如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F，S'是光源S在平面镜中的像。请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线。
22．如图所示，有一束光线射人杯中，在杯底形成光斑，逐渐往杯中加水，光斑将怎样移动？并作图说明。
23．如图所示，A 为河底的鹅卵石，A’为河边人在B处看到的A的虚像，请在图中画出河底鹅卵石A的入射光线和折射光线。
24．潜水员在水中A点，看到岸边物体B的像B'，请在图中画出B'的大致位置，并画出光路图。
25．“潭清疑水浅，安全记心间”，如图所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到的A的像A'的大致位置。
26．如图所示，从S点发出的光线经镜面反射恰好经过P点，请作出入射光线和反射光线。
27．如图所示，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。
28．按要求完成下列各图。
（1）利用平面镜成像特点作出图1中AB所成的虚像。
（2）如图2所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。
（3）如图3所示，平面镜前有一发光点A，从A发出的光线经平面镜反射后经过点B，请作出相应的光路图(保留作图痕迹)。
