2022年初中科学中考二轮复习 化学图像分析（1）（含答案）

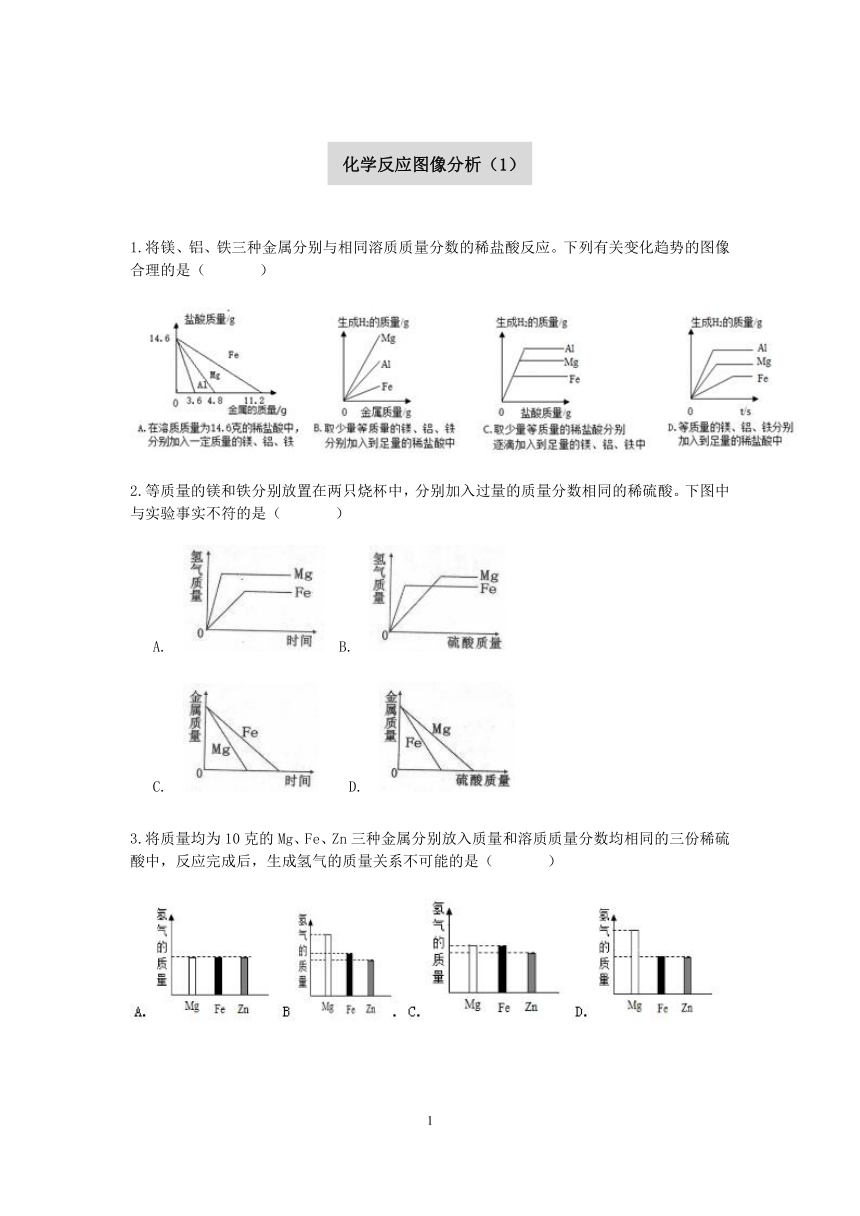

1.将镁、铝、铁三种金属分别与相同溶质质量分数的稀盐酸反应。下列有关变化趋势的图像合理的是（ ）
2.等质量的镁和铁分别放置在两只烧杯中，分别加入过量的质量分数相同的稀硫酸。下图中与实验事实不符的是（ ）
A. B.
C. D.
3.将质量均为10克的Mg、Fe、Zn三种金属分别放入质量和溶质质量分数均相同的三份稀硫酸中，反应完成后，生成氢气的质量关系不可能的是（ ）

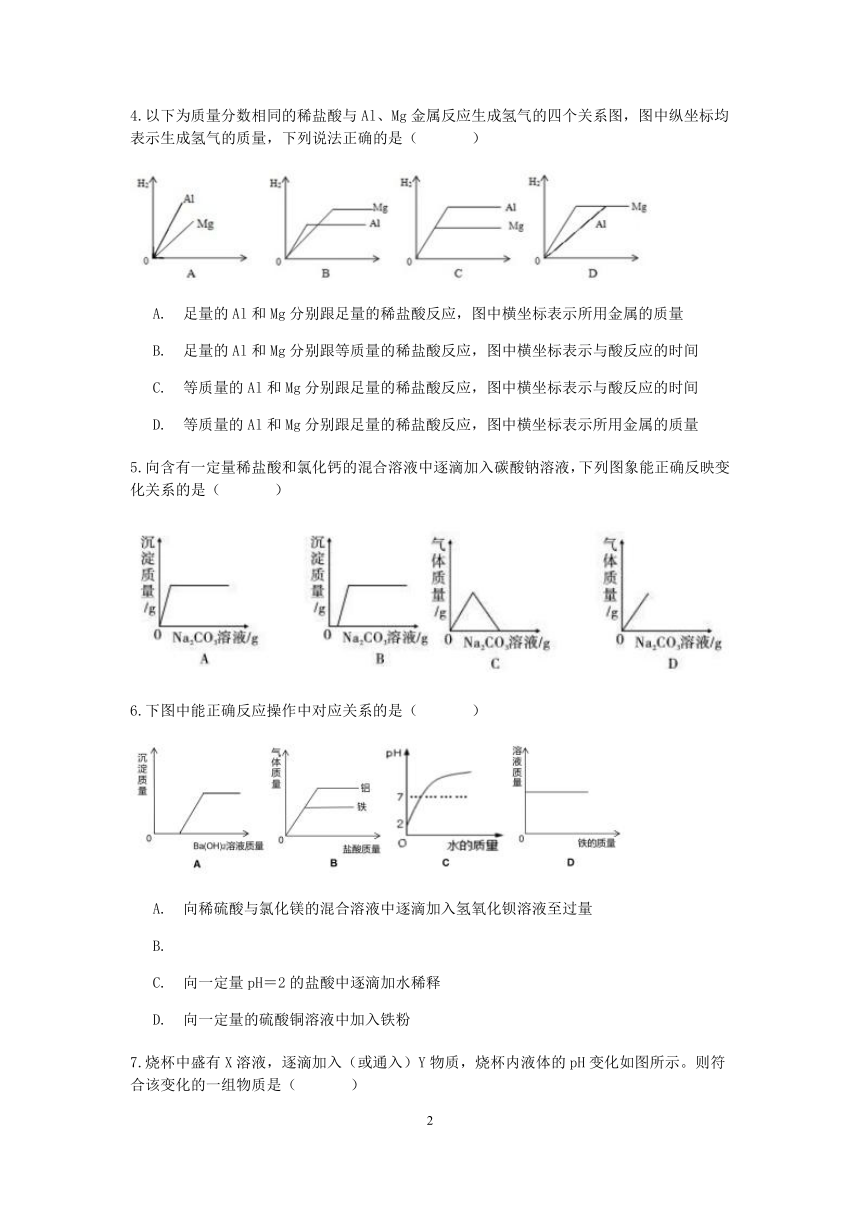

4.以下为质量分数相同的稀盐酸与Al、Mg金属反应生成氢气的四个关系图，图中纵坐标均表示生成氢气的质量，下列说法正确的是（ ）
A. 足量的Al和Mg分别跟足量的稀盐酸反应，图中横坐标表示所用金属的质量
B. 足量的Al和Mg分别跟等质量的稀盐酸反应，图中横坐标表示与酸反应的时间
C. 等质量的Al和Mg分别跟足量的稀盐酸反应，图中横坐标表示与酸反应的时间
D. 等质量的Al和Mg分别跟足量的稀盐酸反应，图中横坐标表示所用金属的质量
5.向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，下列图象能正确反映变化关系的是（ ）
6.下图中能正确反应操作中对应关系的是（ ）
A. 向稀硫酸与氯化镁的混合溶液中逐滴加入氢氧化钡溶液至过量
B.
C. 向一定量pH＝2的盐酸中逐滴加水稀释
D. 向一定量的硫酸铜溶液中加入铁粉

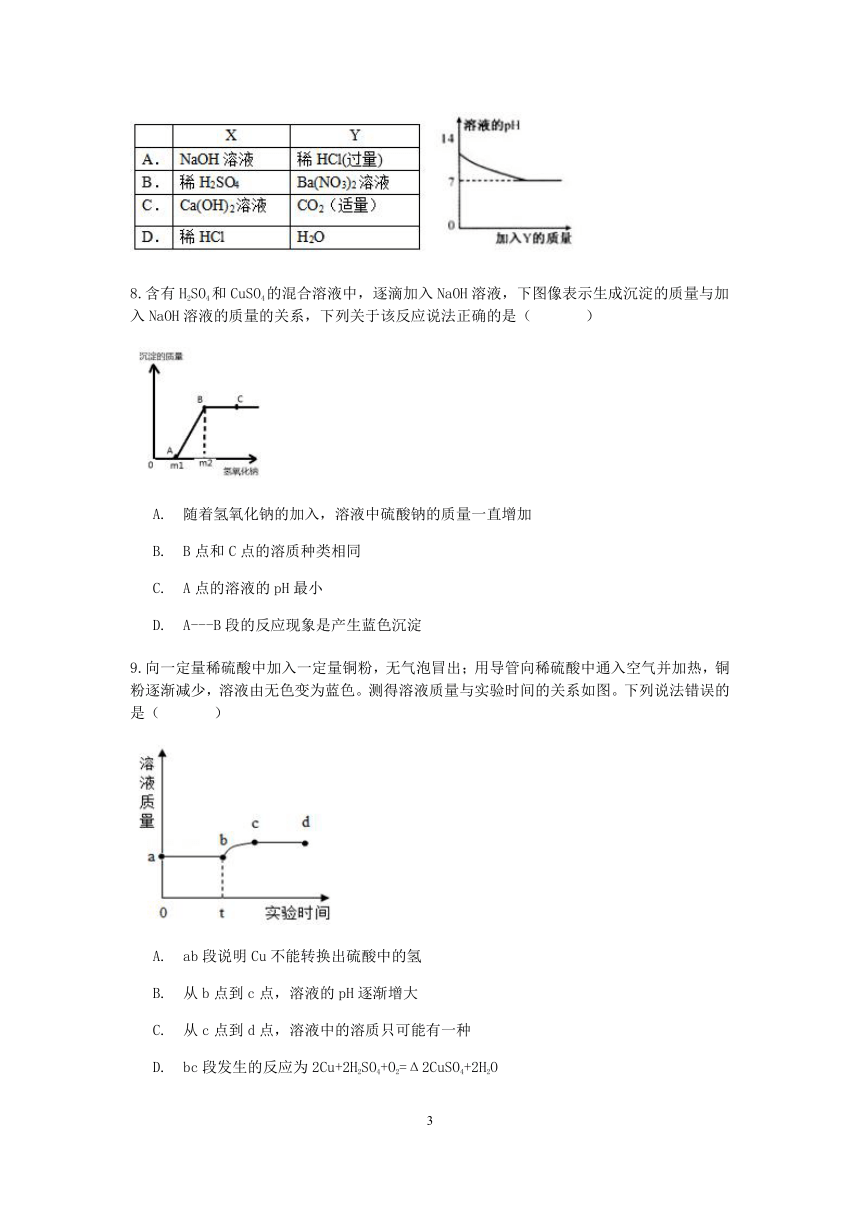

7.烧杯中盛有X溶液，逐滴加入（或通入）Y物质，烧杯内液体的pH变化如图所示。则符合该变化的一组物质是（ ）
8.含有H2SO4和CuSO4的混合溶液中，逐滴加入NaOH溶液，下图像表示生成沉淀的质量与加入NaOH溶液的质量的关系，下列关于该反应说法正确的是（ ）
A. 随着氢氧化钠的加入，溶液中硫酸钠的质量一直增加
B. B点和C点的溶质种类相同
C. A点的溶液的pH最小
D. A---B段的反应现象是产生蓝色沉淀
9.向一定量稀硫酸中加入一定量铜粉，无气泡冒出；用导管向稀硫酸中通入空气并加热，铜粉逐渐减少，溶液由无色变为蓝色。测得溶液质量与实验时间的关系如图。下列说法错误的是（ ）
A. ab段说明Cu不能转换出硫酸中的氢
B. 从b点到c点，溶液的pH逐渐增大
C. 从c点到d点，溶液中的溶质只可能有一种
D. bc段发生的反应为2Cu+2H2SO4+O2=Δ2CuSO4+2H2O

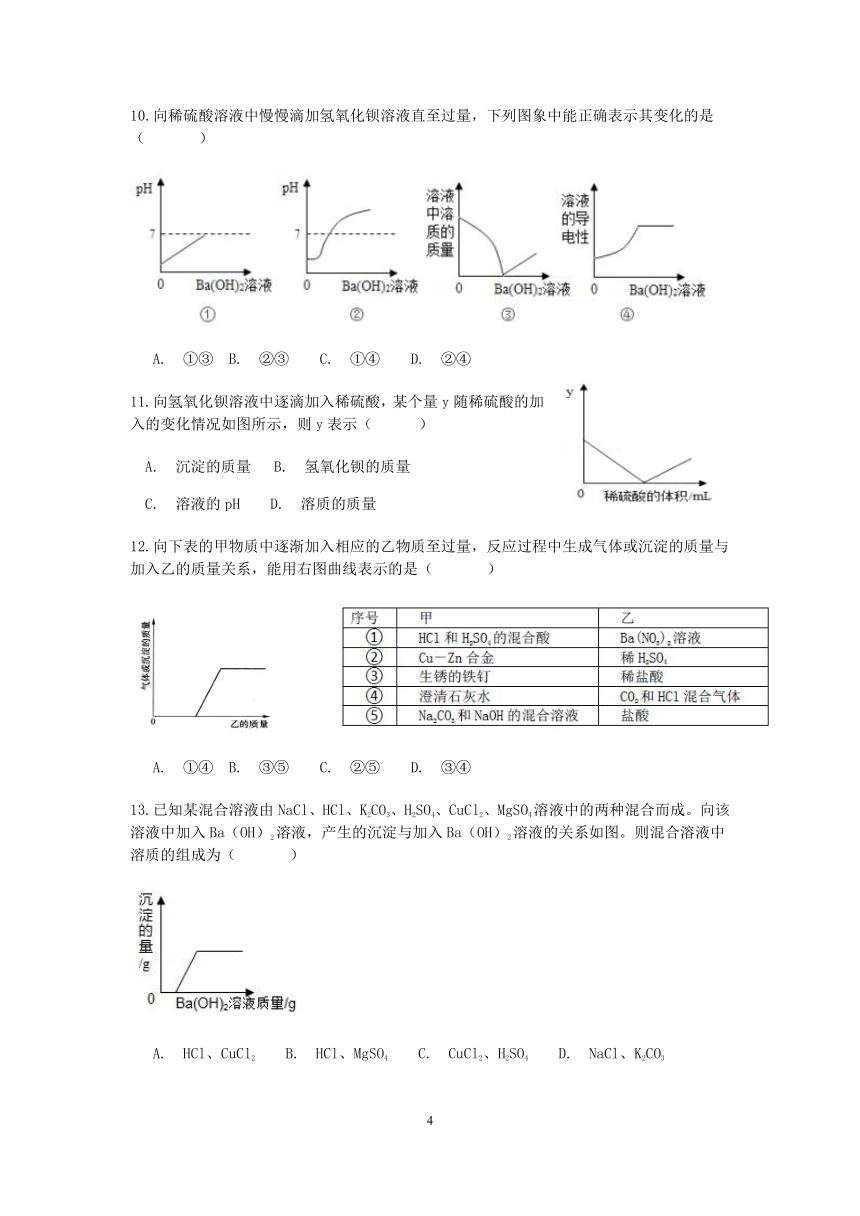

10.向稀硫酸溶液中慢慢滴加氢氧化钡溶液直至过量，下列图象中能正确表示其变化的是（ ）
A. ①③ B. ②③ C. ①④ D. ②④
11.向氢氧化钡溶液中逐滴加入稀硫酸，某个量y随稀硫酸的加入的变化情况如图所示，则y表示（ ）
A. 沉淀的质量 B. 氢氧化钡的质量
C. 溶液的pH D. 溶质的质量
12.向下表的甲物质中逐渐加入相应的乙物质至过量，反应过程中生成气体或沉淀的质量与加入乙的质量关系，能用右图曲线表示的是（ ）
A. ①④ B. ③⑤ C. ②⑤ D. ③④
13.已知某混合溶液由NaCl、HCl、K2CO3、H2SO4、CuCl2、MgSO4溶液中的两种混合而成。向该溶液中加入Ba（OH）2溶液，产生的沉淀与加入Ba（OH）2溶液的关系如图。则混合溶液中溶质的组成为（ ）
A. HCl、CuCl2 B. HCl、MgSO4 C. CuCl2、H2SO4 D. NaCl、K2CO3
14.向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（ ）
15.下列图像中有关量的变化趋势与对应叙述关系正确的是（ ）
A. 向一定质量表面生锈的铁片中滴加盐酸至过量
B. 向一定质量的稀硫酸中滴加水
C. 向氯化铁和盐酸的混合溶液中滴加氢氧化钠溶液至过量
D. 高温煅烧一定质量的石灰石
16.向一定质量的稀硫酸中逐滴加入氢氧化钡溶液，直至过量。如图横坐标表示加入氢氧化钡溶液的质量，根据图像判断，纵坐标可能表示（ ）
A. 硫酸钡沉淀的质量
B. 溶液中溶剂的质量
C. 溶液中溶质的质量
D. 溶液的pH
17.下列图像能正确反映其对应关系的是（ ）
A. 将一定质量的高锰酸钾加热制氧气
B. 向一定量的饱和石灰水中不断加入生石灰
C. 向盛有相同质量锌和氧化锌的烧杯中分别加入相同溶质质量分数的稀盐酸至过量
D. 向硫酸和硫酸铜混合溶液中滴加氢氧化钡溶液
18.两份完全相同的稀盐酸分别与等质量的锌粉和镁粉反应，下列情况无法用所给图像表示的是（ ）
A. x轴表示加入金属质量
B. x轴表示加入稀盐酸的质量
C. x轴表示反应时间，Zn与稀盐酸恰好完全反应
D. x轴表示反应时间，Mg和Zn都有剩余
19.下列图象不能正确反映其对应变化关系的是（ ）
A. 向一定质量的稀盐酸中逐滴加入氢氧化钙溶液
B. 浓硫酸长期露置在空气中
C. 向表面生锈的铁钉中滴加过量的稀盐酸
D. 向一定量氯化铜溶液中滴加氢氧化钠溶液
20.在含有H2SO4和Na2SO4的混合溶液中，逐渐加入BaCO3粉末至过量，下列图象能正确反映沉淀的质量(m1)与加入BaCO3粉末的质量(m2)的关系的是（ ）
21.在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH＋AlCl3＝Al(OH)3＋3NaCl，Al(OH)3＋NaOH＝NaAlO2＋2H2O，NaAlO2易溶于水。下列图像正确的是（ ）
22.某溶液中可能含有碳酸钾、硫酸钾中的一种或者两种溶质，为测定其成分，进行如下实验：取一定量溶液于烧杯中，先加入过量氯化钡溶液，再加入稀硝酸，反应过程及产生沉淀的质量与所加溶液的质量的关系如图所示。下列说法正确的有（ ）
①该溶液中一定含有碳酸钾和硫酸钾
②反应进行到a点时，溶液中只含有一种溶质
③bc段上的任意一点（c点除外）都存在两种沉淀
④反应进行到c点时，溶液中只含有三种溶质
A. 1个 B. 2个 C. 3个 D. 4个
参考答案
1.A
2.B
3.D
4.A
5.B
6.B
7.C
8.D
9.C
10.B
11.D
12.B
13.A
14.D
15.A
16.C
17.D
18.B
19.B
20.C
21.B
22.D
化学反应图像分析（1）
