2022年初中科学中考二轮复习 化学图像分析（2）（含答案）

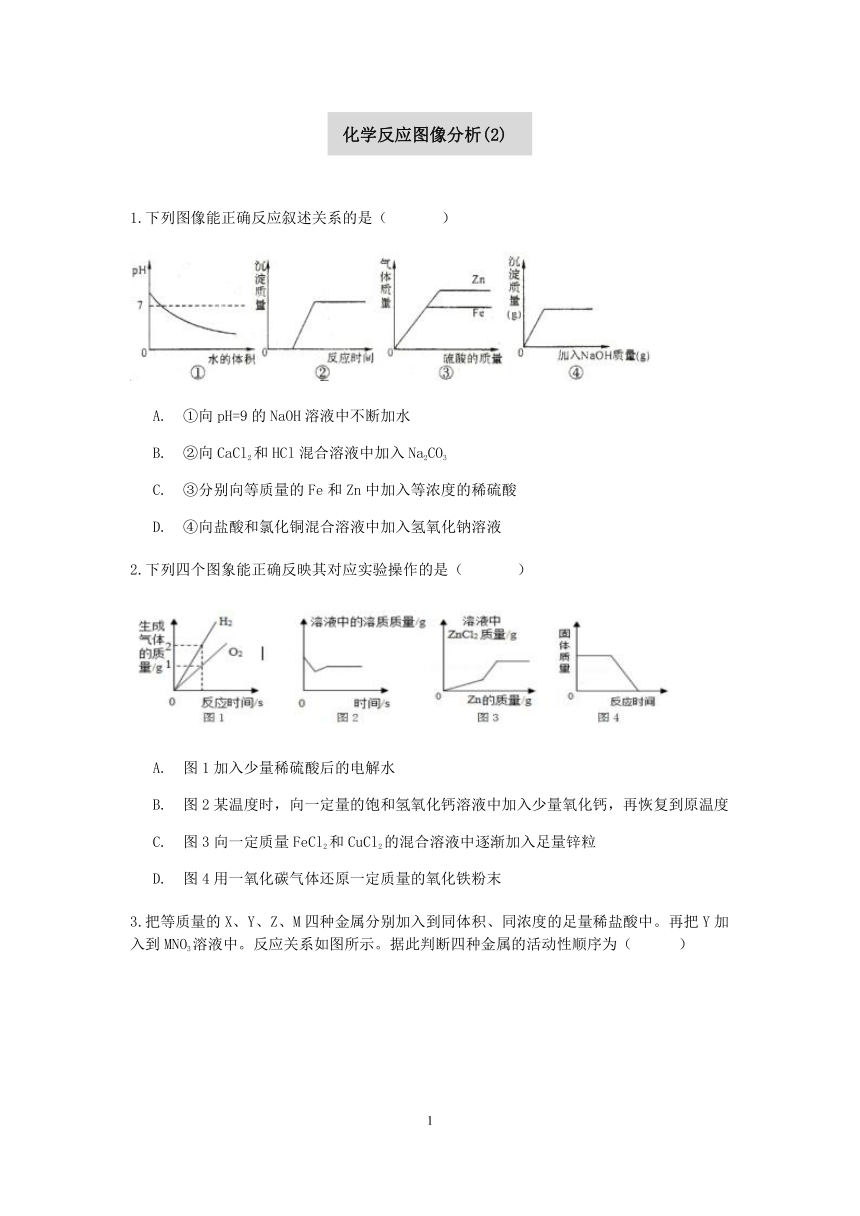

1.下列图像能正确反应叙述关系的是（ ）
A. ①向pH=9的NaOH溶液中不断加水
B. ②向CaCl2和HCl混合溶液中加入Na2CO3
C. ③分别向等质量的Fe和Zn中加入等浓度的稀硫酸
D. ④向盐酸和氯化铜混合溶液中加入氢氧化钠溶液
2.下列四个图象能正确反映其对应实验操作的是（ ）
A. 图1加入少量稀硫酸后的电解水
B. 图2某温度时，向一定量的饱和氢氧化钙溶液中加入少量氧化钙，再恢复到原温度
C. 图3向一定质量FeCl2和CuCl2的混合溶液中逐渐加入足量锌粒
D. 图4用一氧化碳气体还原一定质量的氧化铁粉末
3.把等质量的X、Y、Z、M四种金属分别加入到同体积、同浓度的足量稀盐酸中。再把Y加入到MNO3溶液中。反应关系如图所示。据此判断四种金属的活动性顺序为（ ）
A. Z＞X＞M＞Y B. X＞Z＞Y＞M C. X＞Z＞M＞Y D. Y＞M＞Z＞X
4.下列四个图像能正确反应其对应实验操作的是（ ）
A. 向盛有一定量饱和石灰水的烧杯中不断加生石灰固体
B. 向硫酸和氯化镁混合溶液中滴加过量的氢氧化钠溶液
C. 将足量镁粉和铝粉分别与等质量同浓度的稀硫酸反应
D. 向盛有一定量稀硫酸的烧杯中不断加入蒸馏水
5.小陈在探究氢氧化钙的性质，进行图甲所示的实验。 实验后，他向反应后的溶液中逐滴滴加碳酸钠溶液，溶液pH的变化如乙图所示，下列分析正确的是（ ）
A. 进行甲实验后，试管中溶液颜色呈红色
B. 图乙中d﹣m段反应过程中有沉淀产生
C. 图乙中m﹣n段反应过程中有气泡产生
D. 图乙中n点之后溶液中的溶质有Na2CO3和NaCl

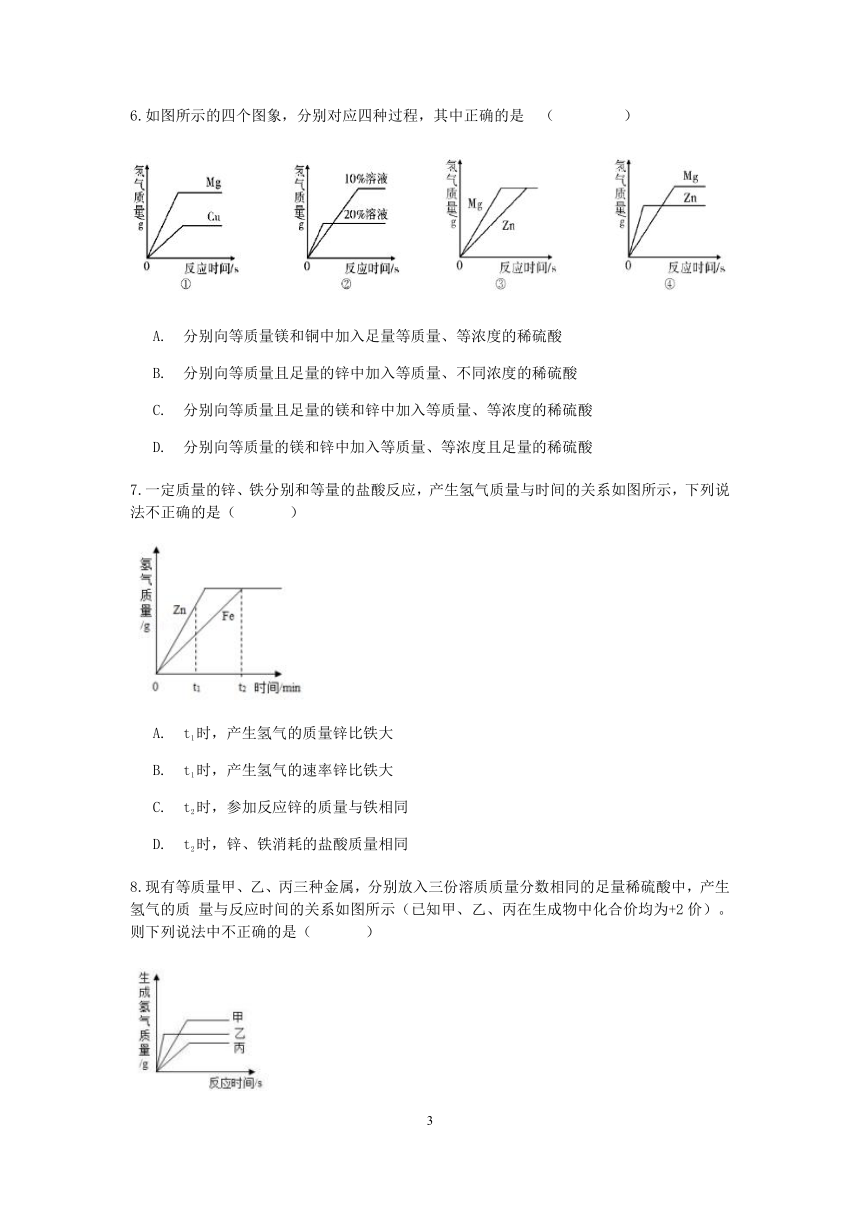

6.如图所示的四个图象，分别对应四种过程，其中正确的是 （ ）
A. 分别向等质量镁和铜中加入足量等质量、等浓度的稀硫酸
B. 分别向等质量且足量的锌中加入等质量、不同浓度的稀硫酸
C. 分别向等质量且足量的镁和锌中加入等质量、等浓度的稀硫酸
D. 分别向等质量的镁和锌中加入等质量、等浓度且足量的稀硫酸
7.一定质量的锌、铁分别和等量的盐酸反应，产生氢气质量与时间的关系如图所示，下列说法不正确的是（ ）
A. t1时，产生氢气的质量锌比铁大
B. t1时，产生氢气的速率锌比铁大
C. t2时，参加反应锌的质量与铁相同
D. t2时，锌、铁消耗的盐酸质量相同
8.现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质 量与反应时间的关系如图所示（已知甲、乙、丙在生成物中化合价均为+2价）。则下列说法中不正确的是（ ）
A. 生成氢气的质量：甲＞乙＞丙
B. 相对原子质量：乙＞丙＞甲
C. 金属活动性：乙＞甲＞丙
D. 消耗硫酸的质量：甲＞乙＞丙
9.如图表示向一定量CaCl2和盐酸的混合溶液中滴加Na2CO3溶液的变化过程，x表示Na2CO3溶液的质 量，则y可能表示（ ）
A. 气体的体积 B. 沉淀的质量 C. NaCl的质量 D. 混合溶液的pH
10.下列四个图像中，能正确反映对应变化关系的是（ ）
A. 将等质量的锌、镁粉末分别放入盛有足量相同浓度稀盐酸的容器中
B. 向NaOH和BaCl2的混合溶液中滴加H2SO4溶液
C. 将水通电一段时间
D. 向一定量的氯化钠溶液中逐滴加入pH=2的稀硫酸至过量
11.下列四个坐标示意图分别表示四个实验过程中的某些变化情况，其中错误的是（ ）
A. 图①：加热一定量碳铵(NH4HCO3)的实验，试管中固体的质量变化
B. 图②：等质量的镁条和铁丝分别与足量的稀硫酸反应，产生气体的质量变化
C. 图③：向一定质量的水中加入氢氧化钠时，形成的溶液pH的变化
D. 图④：向盛有一定量Ba(OH)2溶液的烧杯中逐滴滴加稀硫酸，测得溶液导电性的变化
12.向含有稀盐酸和氯化铜的混合溶液中滴加NaOH溶液，如图曲线中描述正确的是（ ）
13.一定质量的锌、铁分别和等量的盐酸反应，产生氢气质量与时间关系如图所示，下列说法不正确是（ ）
A. t1时，产生氢气的质量锌比铁大
B. t1时，产生氢气的速率锌比铁大
C. t2时，参加反应的锌的质量与铁相同
D. t2时，锌、铁消耗的盐酸质量相同
14.向一定量硝酸银和硝酸铜的混合溶液中加入锌粉，所得溶液的质量与加入锌粉的质量关系如图所示．下列说法正确的是（ ）
A. a点所得溶液中的溶质是硝酸铜、硝酸锌
B. 向b点所得固体中加入盐酸有气泡产生
C. c点所得固体为银和铜
D. d点所得溶液中溶质一定有硝酸锌，可能有硝酸铜
15.向盛有20g质量分数为10%氢氧化钠溶液的烧杯中逐滴滴入质量分数为7.3%的稀盐酸,下列是关于溶液总质量或溶液pH随滴入盐酸质量变化的关系图（Q点表示恰好完全反应)。其中正确的是（ ）
16.下列图①~④分别与相应的操作过程相对应，其中正确的是（ ）
A. ①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分
B. ②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸
C. ③向氢氧化钠溶液中不断加水稀释
D. ④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应
17.现把足量的稀盐酸分为两等份，分别与等质量的X、Y金属(颗粒大小相同)反应，生成盐和气体，盐中金属元素的化合价均为正二价，生成气体的质量与时间的关系如图所示。则下列说法正确的是（ ）
A. 金属X、Y的活动性关系为：X＜Y
B. 金属完全反应时消耗稀盐酸的质量：X＝Y
C. X、Y的相对原子质量大小关系为：X＞Y
D. T3时烧杯中溶液的质量：X＜Y
18.下列图象能正确反映其对应关系的是（ ）
A. 用等质量、等浓度的H2O2溶液在有、无催化剂条件下制取氧气
B. 向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C. 一定温度时，向一定量的饱和石灰水中加入生石灰
D. 向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
19.下列图象不能正确反映其对应关系的是（ ）
A. 等质量不同形状的石灰石中分别加入足量相同浓度的稀盐酸
B. 向含有NaOH和BaCl2混合溶液中加入稀硫酸
C. 向饱和的NaCl溶液中加入KNO3固体
D. 向pH=3的溶液中不断滴加NaOH溶液
20.向某硫酸和硫酸铜的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示。下列说法正确的是（ ）
A. a点溶液中含有两种溶质
B. c点溶液中含有三种溶质
C. 根据图中数据不能计算出氢氧化钠溶液的浓度
D. d点溶液中主要存在的离子为Na+、SO42-
21.两份完全相同的稀盐酸分别与等质量的锌粉和镁粉反应，下列情况无法用所给图像表示的是（ ）
A. x轴表示加入金属质量
B. x轴表示加入稀盐酸的质量
C. x轴表示反应时间，Zn与稀盐酸恰好完全反应
D. x轴表示反应时间，Mg和Zn都有剩余
22.将一定质量的Ba(OH)2溶液与Na2CO3溶液混合恰好完全反应，向反应后的混合物中加入稀盐酸，产生气体的体积与加入稀盐酸的体积的关系如图所示，下列说法中正确的是（ ）
A. N点时，所得溶液的pH＝7
B. Q点时，所得溶液中的溶质只含有BaCl2
C. O至P段发生反应的化学方程式为NaOH＋HCl＝NaCl＋H2O
D. P至Q段发生反应的化学方程式为Ba(OH)2＋2HCl＝BaCl2＋2H2O
参考答案
1.B
2.B
3.B
4.B
5.D
6.C
7.C
8.A
9.A
10.A
11.B
12.C
13.C
14.C
15.B
16.B
17.D
18.B
19.C
20.D
21.B
22.C
