2021-2022学年人教版（2019）选择性必修第二册第二章第4节互感和自感
过 关 演 练
一、单选题

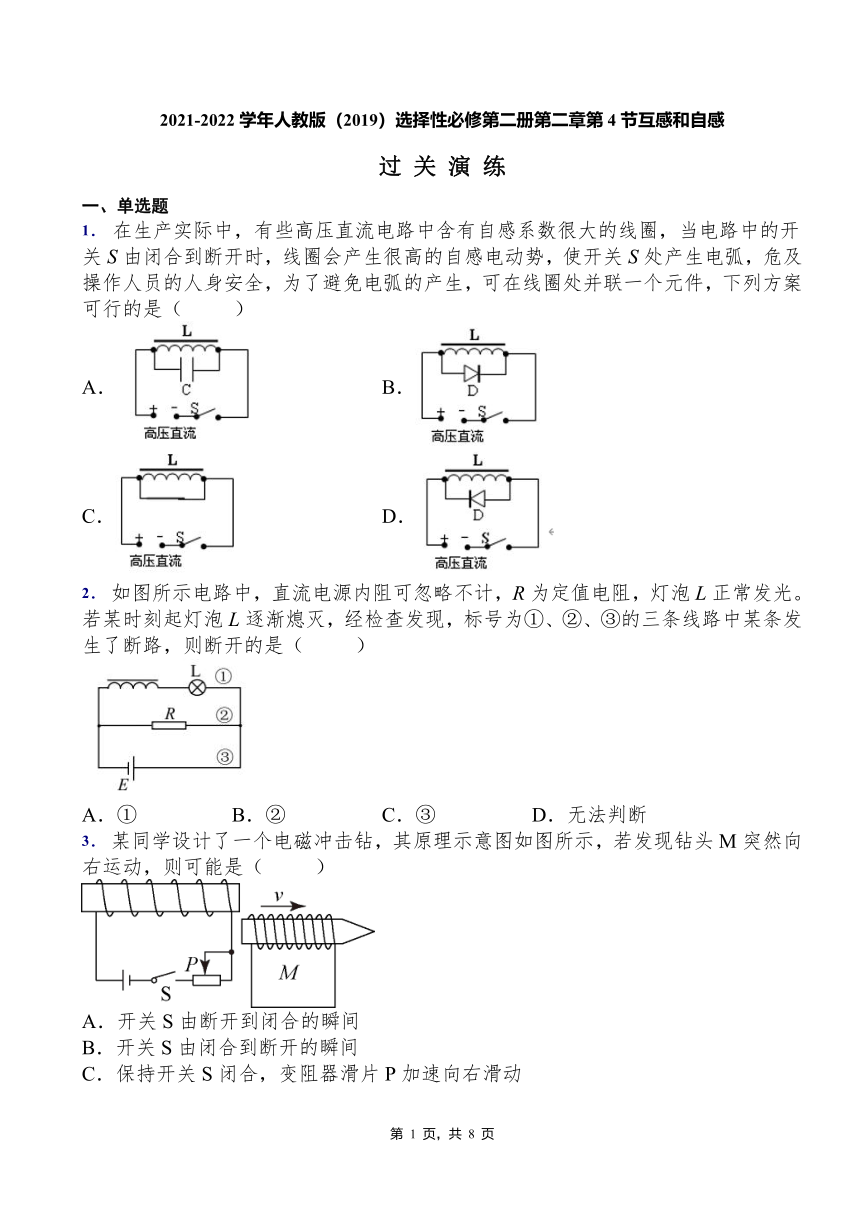

1． 在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全，为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是（ ）
A． B．
C． D．
2． 如图所示电路中，直流电源内阻可忽略不计，R为定值电阻，灯泡L正常发光。若某时刻起灯泡L逐渐熄灭，经检查发现，标号为①、②、③的三条线路中某条发生了断路，则断开的是（ ）
A．① B．② C．③ D．无法判断
3． 某同学设计了一个电磁冲击钻，其原理示意图如图所示，若发现钻头M突然向右运动，则可能是（ ）
A．开关S由断开到闭合的瞬间
B．开关S由闭合到断开的瞬间
C．保持开关S闭合，变阻器滑片P加速向右滑动
D．保持开关S闭合，变阻器滑片P匀速向右滑动
4． 关于电和磁现象，以下说法中正确的是（ ）
A．自感电动势的方向总是与原电流方向相反
B．回旋加速器中的电场不仅使带电粒子加速还使带电粒子偏转
C．低频扼流圈对低频交流电阻碍作用很大，对高频交流电阻碍作用很小
D．法拉第最先发现电磁感应现象，发电机就是根据电磁感应现象制成的
5． 我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑。米波雷达发射无线电波的波长在1~10m范围内，则对该无线电波的判断正确的是（ ）
A．必须依靠介质传播 B．频率比厘米波的频率低
C．与可见光相比更不容易产生衍射现象 D．遇到厘米波有可能产生干涉现象
6． 下列关于线圈中自感电动势的大小的说法正确的是（ ）
A．电流变化越大，自感电动势越大
B．电流变化越快，自感电动势越大
C．通过线圈的电流为零的瞬间，自感电动势为零
D．通过线圈的电流为最大值的瞬间，自感电动势最大
7． 如图所示，灯泡A、B的规格相同，电感线圈L的自感系数足够大且直流电阻可忽略，G为电流传感器。下列说法正确的是（ ）
A．S闭合瞬间，A、B同时亮，然后都逐渐变暗最后熄灭
B．S闭合瞬间，B先亮，A逐渐变亮，最后A、B一样亮
C．S断开瞬间，A、B均立即熄灭
D．S断开瞬间，G中电流突然增大，且方向向左
8． 如图所示电路中，A、B、C为完全相同的三个灯泡，L是一直流电阻不可忽略的电感线圈．a、b为线圈L的左右两端点，原来开关S是闭合的，三个灯泡亮度相同．将开关S断开后，下列说法正确的是（ ）
A．a点电势高于b点，A灯闪亮后缓慢熄灭
B．a点电势低于b点，B、C灯闪亮后缓慢熄灭
C．a点电势高于b点，B、C灯闪亮后缓慢熄灭
D．a点电势低于b点，B、C灯不会闪亮只是缓慢熄灭
9． 在如图所示的电路中，S闭合时灯泡恰好正常发光，此时电流表A2的示数是电流表A1示数的2倍，某时刻突然将开关S断开，A1、A2的零刻度线都在表盘中央，则下列说法正确的是（ ）
A．A1中的电流先反向再逐渐减小
B．A1中的电流方向不变逐渐减小
C．A2中的电流先反向再逐渐减小
D．A2中的电流先减半再逐渐减小
10．某学生做自感现象实验时，连接电路如图所示，则（ ）
A．闭合开关S，L1灯泡立刻变亮，且亮度不变
B．闭合开关S，L2灯泡逐渐变亮，然后亮度不变
C．电路稳定后断开开关S，L1灯泡先闪亮一下后再熄灭
D．电路稳定后断开开关S，L2灯泡先变亮后再逐渐熄灭
二、多选题

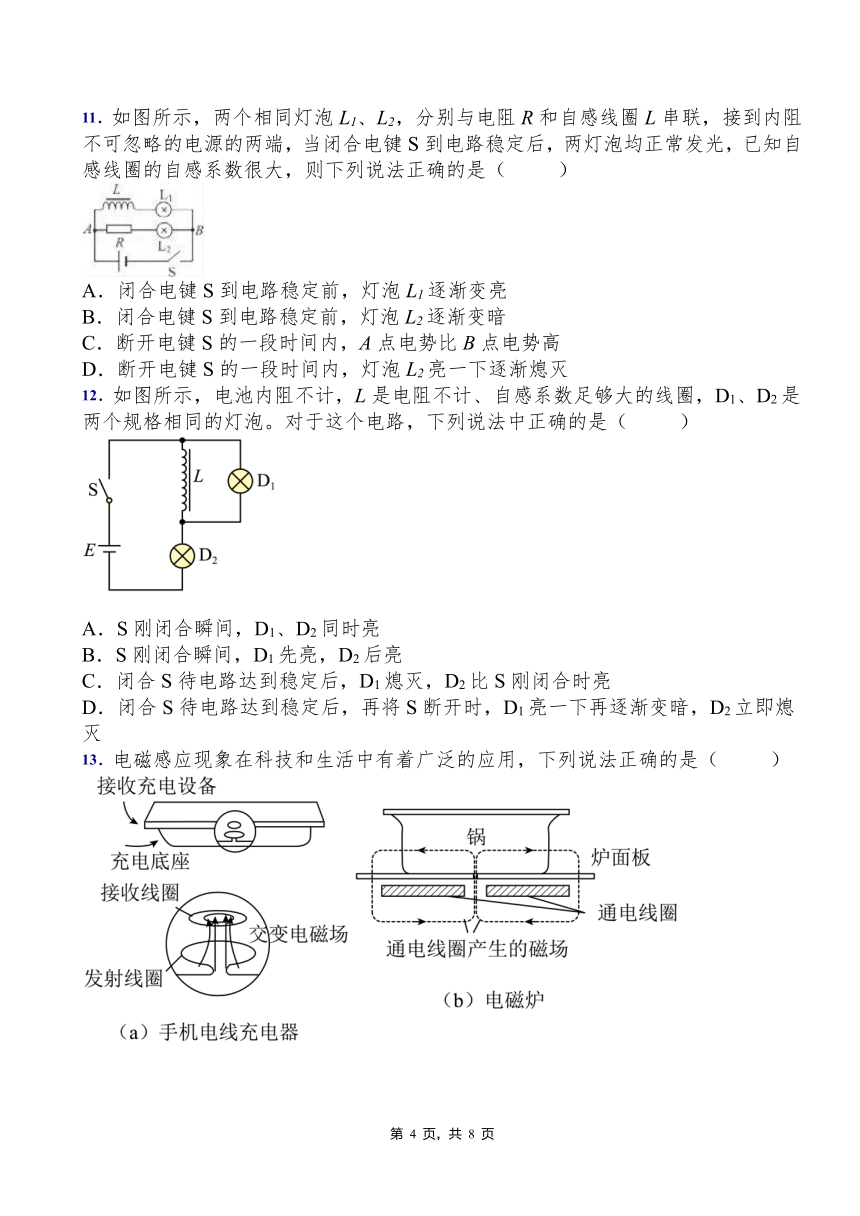

11．如图所示，两个相同灯泡L1、L2，分别与电阻R和自感线圈L串联，接到内阻不可忽略的电源的两端，当闭合电键S到电路稳定后，两灯泡均正常发光，已知自感线圈的自感系数很大，则下列说法正确的是（ ）
A．闭合电键S到电路稳定前，灯泡L1逐渐变亮
B．闭合电键S到电路稳定前，灯泡L2逐渐变暗
C．断开电键S的一段时间内，A点电势比B点电势高
D．断开电键S的一段时间内，灯泡L2亮一下逐渐熄灭
12．如图所示，电池内阻不计，L是电阻不计、自感系数足够大的线圈，D1、D2是两个规格相同的灯泡。对于这个电路，下列说法中正确的是（ ）
A．S刚闭合瞬间，D1、D2同时亮
B．S刚闭合瞬间，D1先亮，D2后亮
C．闭合S待电路达到稳定后，D1熄灭，D2比S刚闭合时亮
D．闭合S待电路达到稳定后，再将S断开时，D1亮一下再逐渐变暗，D2立即熄灭
13．电磁感应现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．图（a）中利用了发射线圈和接收线圈之间的互感现象构成变压器，从而实现手机充电
B．图（b）中给电磁炉接通交变电流，可以在锅底产生涡流，给锅中食物加热
C．图（c）中如果线圈B不闭合，S断开将不会产生延时效果
D．图（d）中给电子感应加速器通以恒定电流时，被加速的电子获得恒定的加速度
14．如图所示，L1和L2为直流电阻可忽略的电感线圈，调节乙电路中的滑动变阻器使其阻值均不为零。A1、A2和A3分别为三个相同的小灯泡。下列说法正确的是（ ）
A．图甲中，闭合S1，随着电路稳定后，A1会逐渐熄灭
B．图甲中，闭合S1瞬间和断开S1瞬间，通过A1的电流方向相同
C．图乙中，断开S2瞬间，灯A3闪亮一下再缓慢熄灭
D．图乙中，断开S2瞬间，灯A2立刻熄灭
15．关于互感现象，下列说法正确的是（ ）
A．两个线圈之间必须有导线相连，才能产生互感现象
B．互感现象可以把能量从一个线圈传到另一个线圈
C．互感现象都是有益的
D．变压器是利用互感现象制成的
三、解答题
16．如图所示是一种触电保护器，变压器A处用双股相线（火线）和零线平行绕制成线圈，然后接到用电器上，B处有一个输出线圈，一旦有电流，经放大后便能立即推动继电器J切断电源，下列情况下能使保护器切断电源起保护作用的是哪一种？说明理由。
(1)增加开灯的盏数；
(2)当有人双手分别接触相线（火线）和零线触电时；
(3)当有人单手接触相线（火线），脚与地相接触而触电时。
17．正得意呢，司机却把车停在了路边，跑到一个小超市买了一瓶水，回来系好安全带后才打火启动汽车，继续向前走。小明很奇怪，司机只是轻轻地一扭钥匙，汽油机就点火启动了，这是什么原理呢？小明立即用手机百度了一下，原来，电子点火器用到了刚学不久的自感现象！为了把原理说明白，小明设计了如下一个电路：如图所示，电池电动势为E、内阻可以忽略不计，L是一个匝数很多且有铁芯的线圈，其直流电阻为r，a、b之间的定值电阻阻值为R。然后小明设想了这样一组操作过程：先将开关S接通，电路稳定后，断开S，请你按小明的思路完成如下问题的分析：
（1）断开S瞬间，试确定通过定值电阻的电流大小和方向；
（2）断开S瞬间，线圈L相当于电源，试确定这个电源的电动势的大小；
（3）若R不是一个定值电阻，而是两个彼此靠近的金属电极，试说明断开S瞬间，两电极间产生电火花的原因。
2021-2022学年人教版（2019）选择性必修第二册第二章第4节互感和自感（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A D B B D D A D
二、多选题
题号 11 12 13 14 15
答案 AB ACD ABC AC BD
三、解答题
16．第(3)种，理由见解析
17．（1）断开S瞬间，通过定值电阻的电流大小为，方向向右；（2）断开S瞬间，线圈L相当于电源，这个电源的电动势的大小为；（3）见解析。
