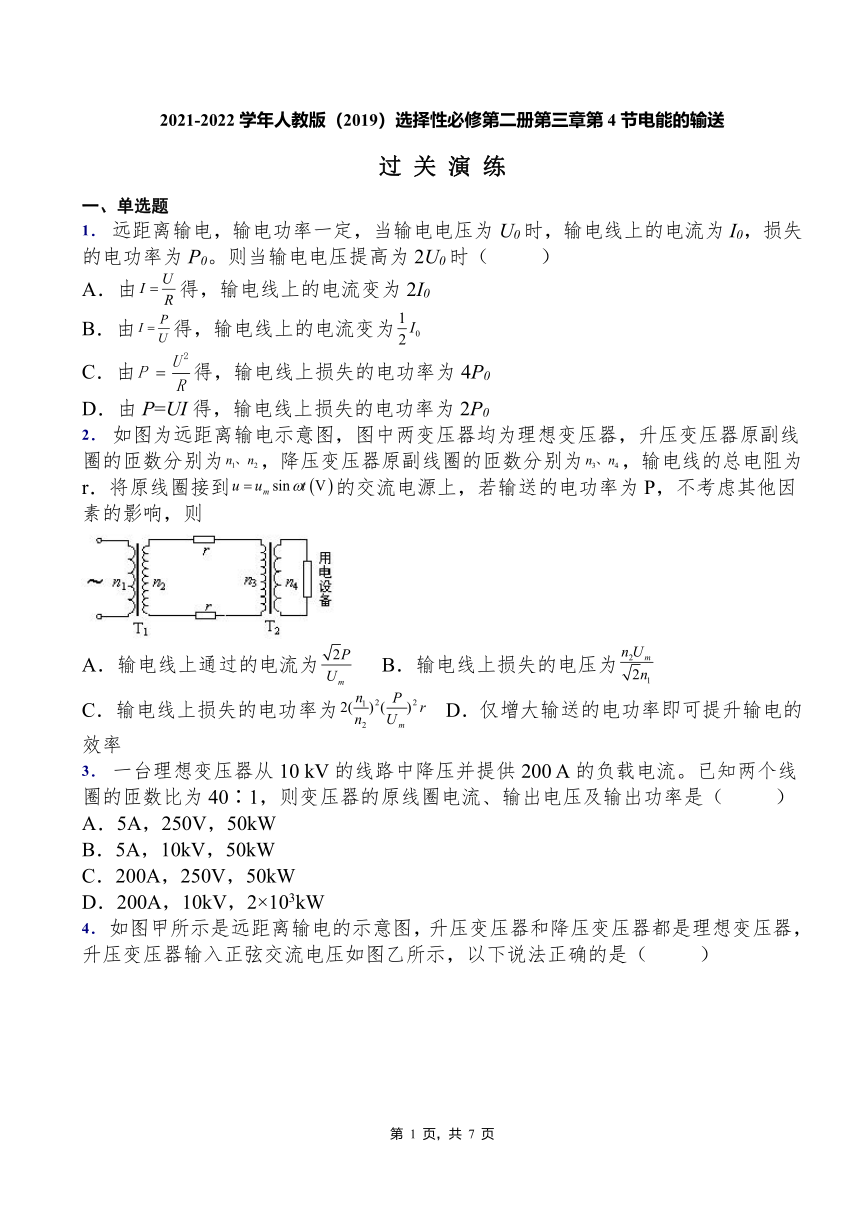

2021-2022学年人教版（2019）选择性必修第二册第三章第4节电能的输送
过 关 演 练
一、单选题
1． 远距离输电，输电功率一定，当输电电压为U0时，输电线上的电流为I0，损失的电功率为P0。则当输电电压提高为2U0时（ ）
A．由得，输电线上的电流变为2I0
B．由得，输电线上的电流变为
C．由得，输电线上损失的电功率为4P0
D．由P=UI得，输电线上损失的电功率为2P0
2． 如图为远距离输电示意图，图中两变压器均为理想变压器，升压变压器原副线圈的匝数分别为，降压变压器原副线圈的匝数分别为，输电线的总电阻为r．将原线圈接到的交流电源上，若输送的电功率为P，不考虑其他因素的影响，则
A．输电线上通过的电流为 B．输电线上损失的电压为
C．输电线上损失的电功率为 D．仅增大输送的电功率即可提升输电的效率
3． 一台理想变压器从10 kV的线路中降压并提供200 A的负载电流。已知两个线圈的匝数比为40∶1，则变压器的原线圈电流、输出电压及输出功率是（ ）
A．5A，250V，50kW
B．5A，10kV，50kW
C．200A，250V，50kW
D．200A，10kV，2×103kW

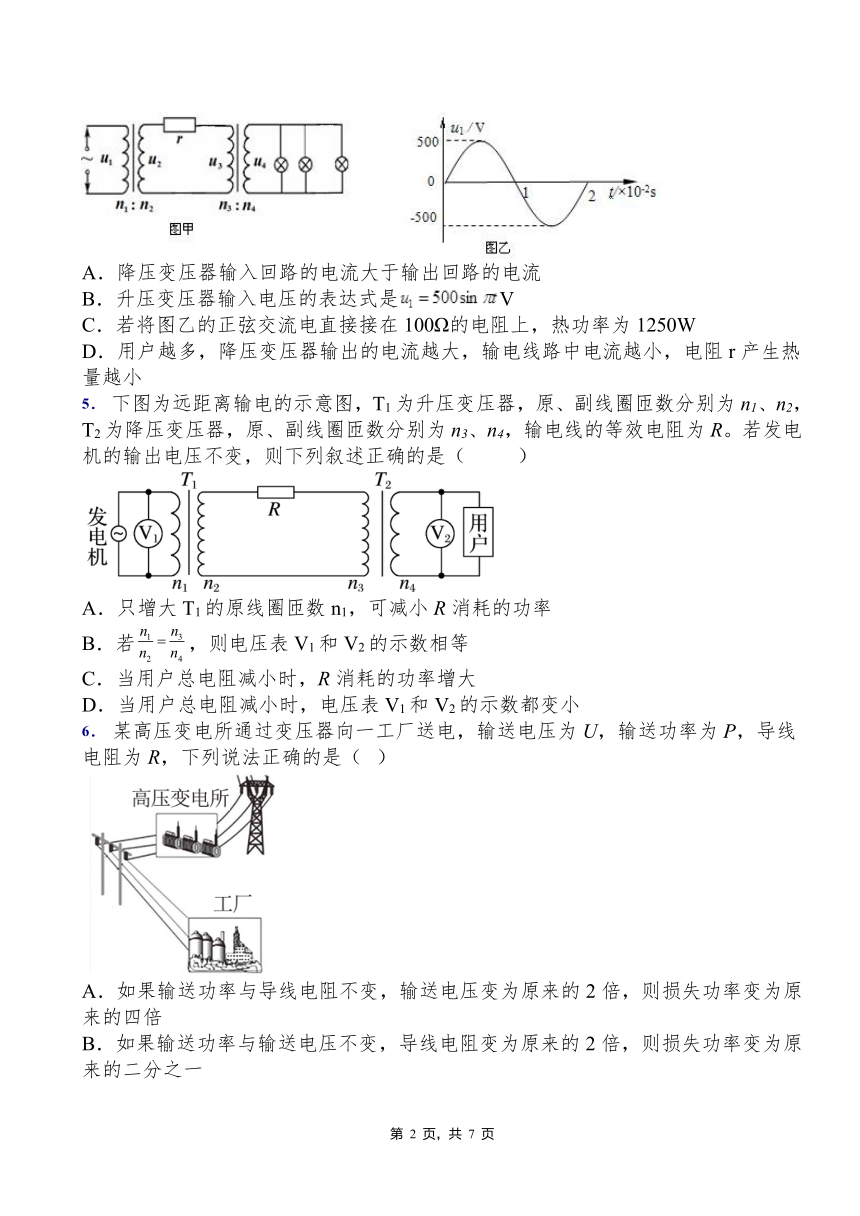

4． 如图甲所示是远距离输电的示意图，升压变压器和降压变压器都是理想变压器，升压变压器输入正弦交流电压如图乙所示，以下说法正确的是（ ）
A．降压变压器输入回路的电流大于输出回路的电流
B．升压变压器输入电压的表达式是V
C．若将图乙的正弦交流电直接接在100Ω的电阻上，热功率为1250W
D．用户越多，降压变压器输出的电流越大，输电线路中电流越小，电阻r产生热量越小
5． 下图为远距离输电的示意图，T1为升压变压器，原、副线圈匝数分别为n1、n2，T2为降压变压器，原、副线圈匝数分别为n3、n4，输电线的等效电阻为R。若发电机的输出电压不变，则下列叙述正确的是（ ）
A．只增大T1的原线圈匝数n1，可减小R消耗的功率
B．若，则电压表V1和V2的示数相等
C．当用户总电阻减小时，R消耗的功率增大
D．当用户总电阻减小时，电压表V1和V2的示数都变小
6． 某高压变电所通过变压器向一工厂送电，输送电压为U，输送功率为P，导线电阻为R，下列说法正确的是（ ）
A．如果输送功率与导线电阻不变，输送电压变为原来的2倍，则损失功率变为原来的四倍
B．如果输送功率与输送电压不变，导线电阻变为原来的2倍，则损失功率变为原来的二分之一
C．输送功率为P的具体数值由工厂的用电情况决定
D．输送功率为P的具体数值由变电所决定，与工厂的用电情况无关

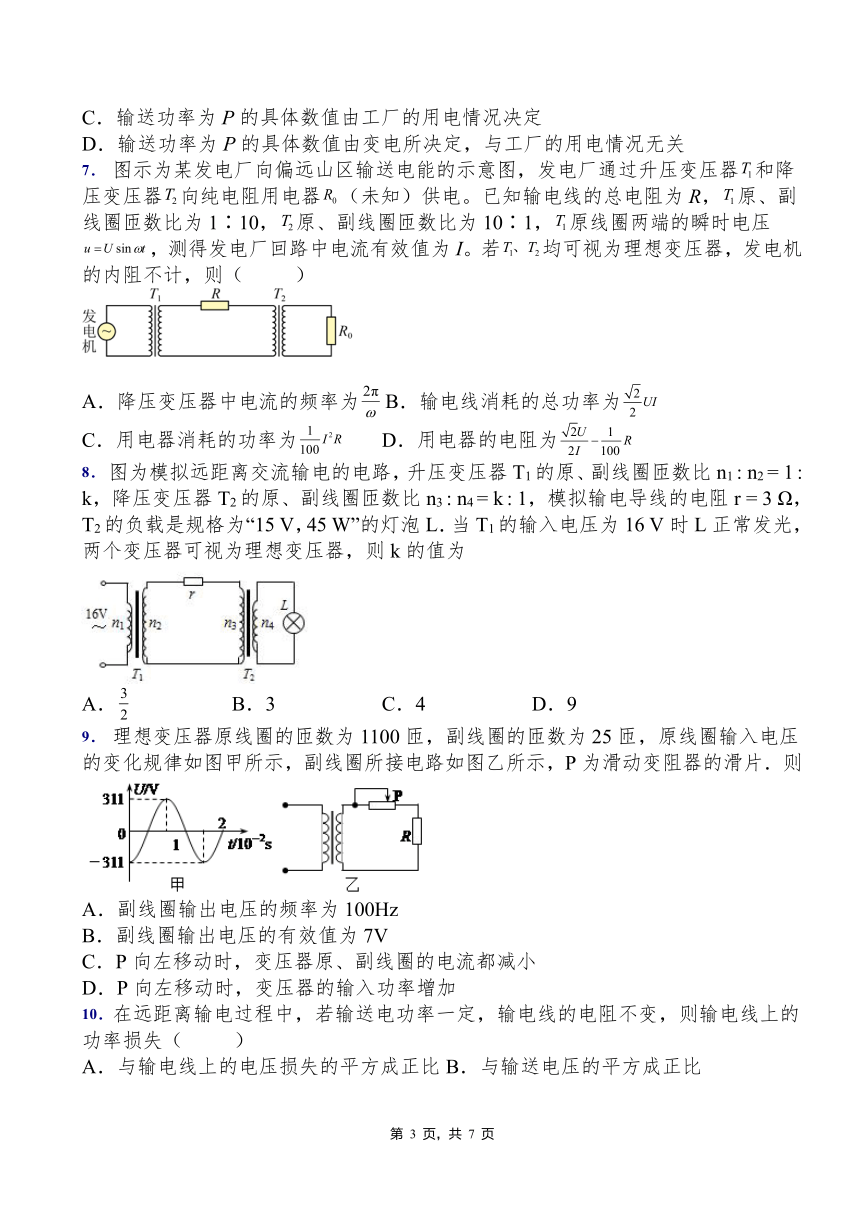

7． 图示为某发电厂向偏远山区输送电能的示意图，发电厂通过升压变压器和降压变压器向纯电阻用电器（未知）供电。已知输电线的总电阻为R，原、副线圈匝数比为1∶10，原、副线圈匝数比为10∶1，原线圈两端的瞬时电压，测得发电厂回路中电流有效值为I。若均可视为理想变压器，发电机的内阻不计，则（ ）
A．降压变压器中电流的频率为 B．输电线消耗的总功率为
C．用电器消耗的功率为 D．用电器的电阻为
8． 图为模拟远距离交流输电的电路，升压变压器T1的原、副线圈匝数比n1 : n2 = 1 : k，降压变压器T2的原、副线圈匝数比n3 : n4 = k : 1，模拟输电导线的电阻r = 3 Ω，T2的负载是规格为“15 V，45 W”的灯泡L．当T1的输入电压为16 V时L正常发光，两个变压器可视为理想变压器，则k的值为
A． B．3 C．4 D．9
9． 理想变压器原线圈的匝数为1100匝，副线圈的匝数为25匝，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的滑片．则
A．副线圈输出电压的频率为100Hz
B．副线圈输出电压的有效值为7V
C．P向左移动时，变压器原、副线圈的电流都减小
D．P向左移动时，变压器的输入功率增加
10．在远距离输电过程中，若输送电功率一定，输电线的电阻不变，则输电线上的功率损失（ ）
A．与输电线上的电压损失的平方成正比 B．与输送电压的平方成正比
C．与输送电压成反比 D．与输电电流成正比
二、多选题
11．如图为某发电站电能输送示意图，已知发电机的输出电压、输电线的电阻及理想升压，降压变压器匝数均不变，若用户电阻减小，下列说法正确的是（ ）
A．发电机的输出功率减小
B．输电线上的功率损失增大
C．用户得到的电压减小
D．输电线输送电压减小
12．某发电厂原来用11kV的交变电压输电，后来改用升压变压器将电压升到220kV输电，输送的电功率都是P．若输电线路的电阻为R，则下列说法中正确的（ ）
A．根据公式，提高电压后输电线上的电流降为原来的．
B．根据公式，提高电压后输电线上的电流增为原来的20倍
C．根据公式，提高电压后输电线上的功率损失减为原来的
D．根据公式，提高电压后输电线上的功率损失增大为原来的400倍
13．如图所示为电能输送的示意图，升压、降压变压器均为理想变压器，输电线总电阻R为8Ω，升压变压器的输入功率100kW，用户端得到的电压为220V，用户得到的功率为95kW。下面说法正确的是（ ）
A．输电线上损失的电压为200V
B．升压变压器输出电压为400V
C．降压变压器原、副线圈匝数比为
D．用户端负载增加，有利于减少远距离输电的电能损失
14．快速铁路的电力机车供电系统如图所示，发电厂利用升压变压器将低压交流电的电压升至110kV，变电所利用降压变压器将电力系统输送来的高压交流电降至，升压变压器和降压变压器均为理想变压器，发电厂的输出电压不变，输电线的电阻R不能忽略。若机车功率增大，则（ ）
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大
15．如图是一套模拟远距离输电装置示意图，图中变压器为理想变压器，电表为理想交流电表。升压变压器的输入端接电压恒定的交变电源，输电线的总电阻为r，降压变压器输出端接阻值相等的电阻R1、R2，当电键S闭合时，下列说法中正确的有（ ）
A．电压表V1、V2示数均变大 B．电流表A示数变大
C．交变电源输出功率增大 D．远距离输电的效率增大
三、解答题
16．如图所示，某学校有一台应急备用发电设备，内阻不计升压变压器匝数比为：：4，降压变压器的匝数比为：：1，输电线总电阻为，其他导线电阻可忽略不计全校有22间教室，每间教室安装“220V 40W”的电灯6盏，要求所有的电灯都正常发光，求：
（1）输电线上的电流是多大
（2）升压变压器的输入电压多大．
17．如图所示，某水电站发电机的输出功率为100kW，发电机的电压为250V，通过升压变压器升高电压后向远处输电，输电线总电阻为8Ω，在用户端用降压变压器把电压降为220V．若输电线上损失的功率为5kW，不计变压器的损耗，求：
（1）输电导线上输送的电流；
（2）升压变压器的输出电压U2；
（3）降压变压器的匝数比．
2021-2022学年人教版（2019）选择性必修第二册第三章第4节电能的输送（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A C C C D B C A
二、多选题
题号 11 12 13 14 15
答案 BC AC AC CD BC
三、解答题
16．6A 226V
17．（1）25A；（2）4000V；（3）190:11
