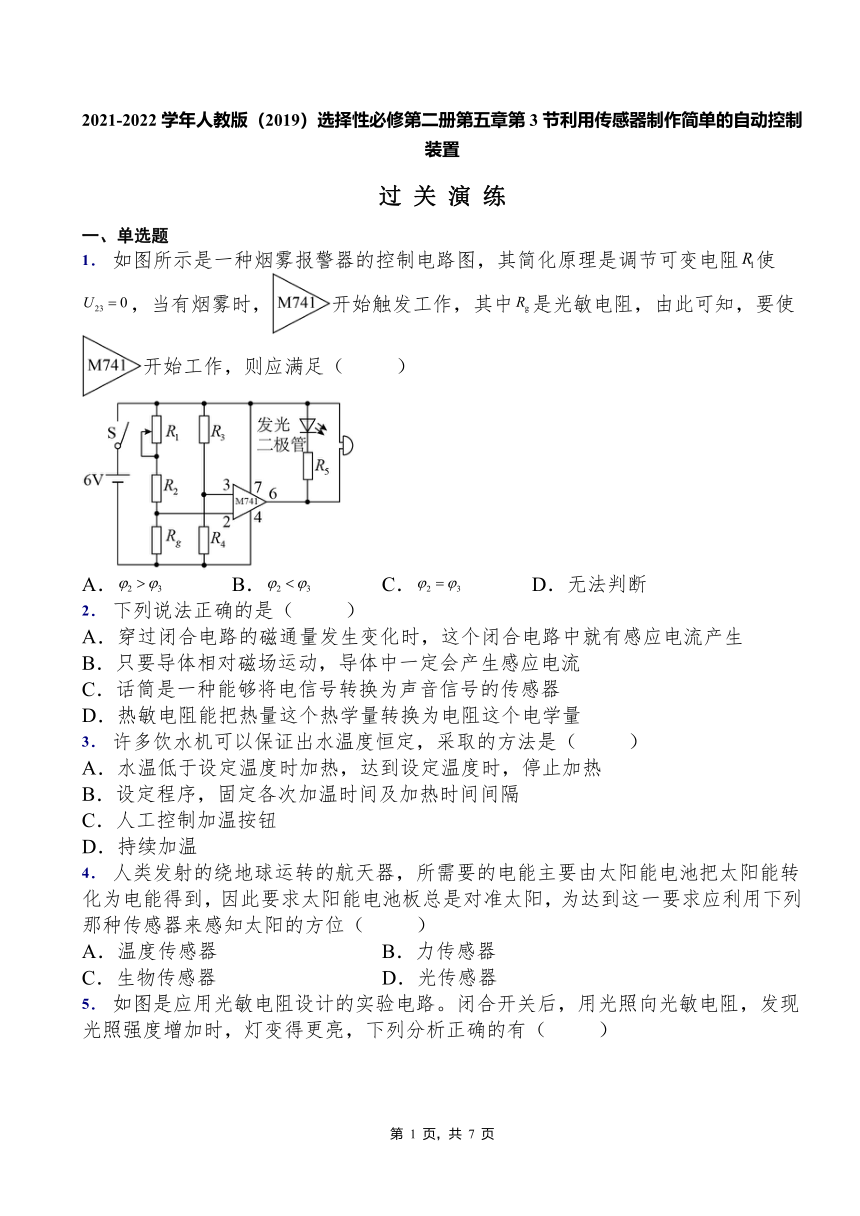

2021-2022学年人教版（2019）选择性必修第二册第五章第3节利用传感器制作简单的自动控制装置
过 关 演 练
一、单选题
1． 如图所示是一种烟雾报警器的控制电路图，其简化原理是调节可变电阻使，当有烟雾时，开始触发工作，其中是光敏电阻，由此可知，要使开始工作，则应满足（ ）
A． B． C． D．无法判断
2． 下列说法正确的是（ ）
A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生
B．只要导体相对磁场运动，导体中一定会产生感应电流
C．话筒是一种能够将电信号转换为声音信号的传感器
D．热敏电阻能把热量这个热学量转换为电阻这个电学量
3． 许多饮水机可以保证出水温度恒定，采取的方法是（ ）
A．水温低于设定温度时加热，达到设定温度时，停止加热
B．设定程序，固定各次加温时间及加热时间间隔
C．人工控制加温按钮
D．持续加温
4． 人类发射的绕地球运转的航天器，所需要的电能主要由太阳能电池把太阳能转化为电能得到，因此要求太阳能电池板总是对准太阳，为达到这一要求应利用下列那种传感器来感知太阳的方位（ ）
A．温度传感器 B．力传感器
C．生物传感器 D．光传感器

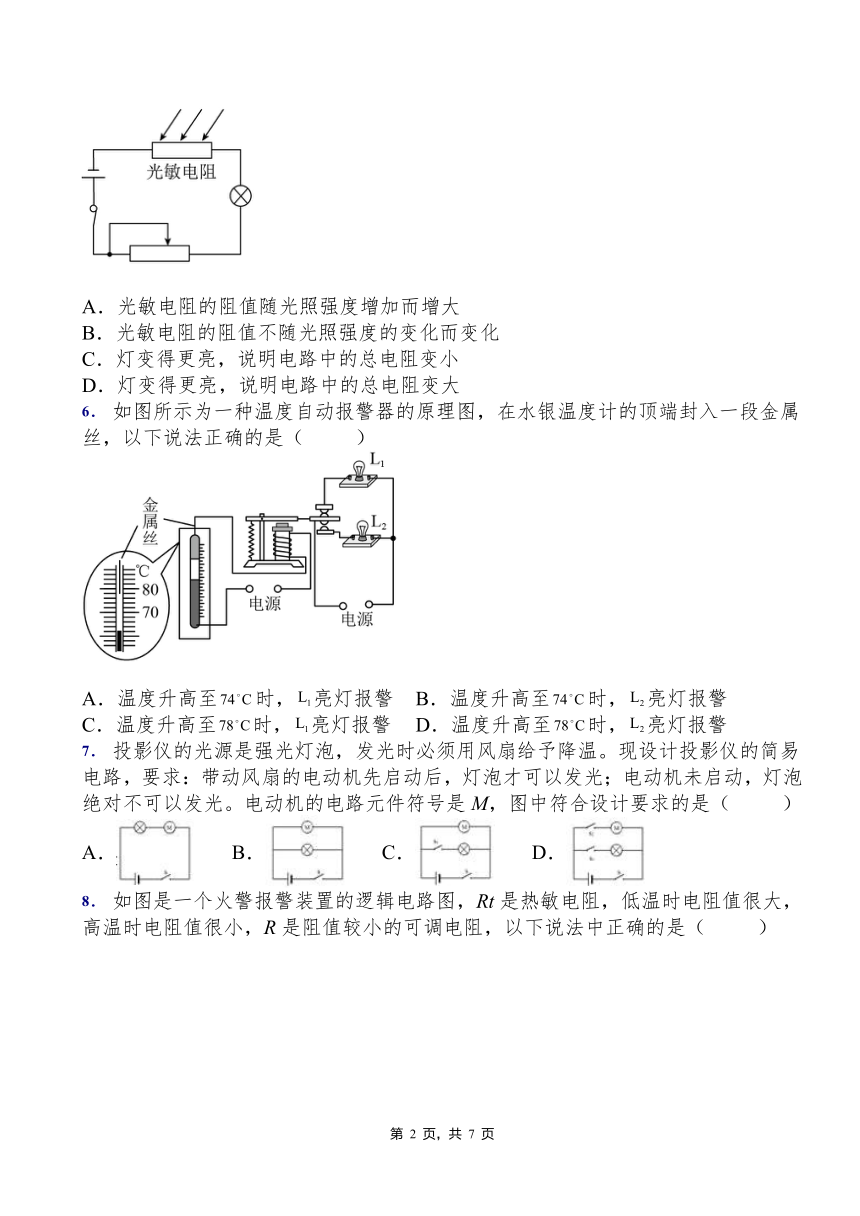

5． 如图是应用光敏电阻设计的实验电路。闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（ ）
A．光敏电阻的阻值随光照强度增加而增大
B．光敏电阻的阻值不随光照强度的变化而变化
C．灯变得更亮，说明电路中的总电阻变小
D．灯变得更亮，说明电路中的总电阻变大
6． 如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至时，亮灯报警 B．温度升高至时，亮灯报警
C．温度升高至时，亮灯报警 D．温度升高至时，亮灯报警
7． 投影仪的光源是强光灯泡，发光时必须用风扇给予降温。现设计投影仪的简易电路，要求：带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡绝对不可以发光。电动机的电路元件符号是M，图中符合设计要求的是（ ）
A． B． C． D．

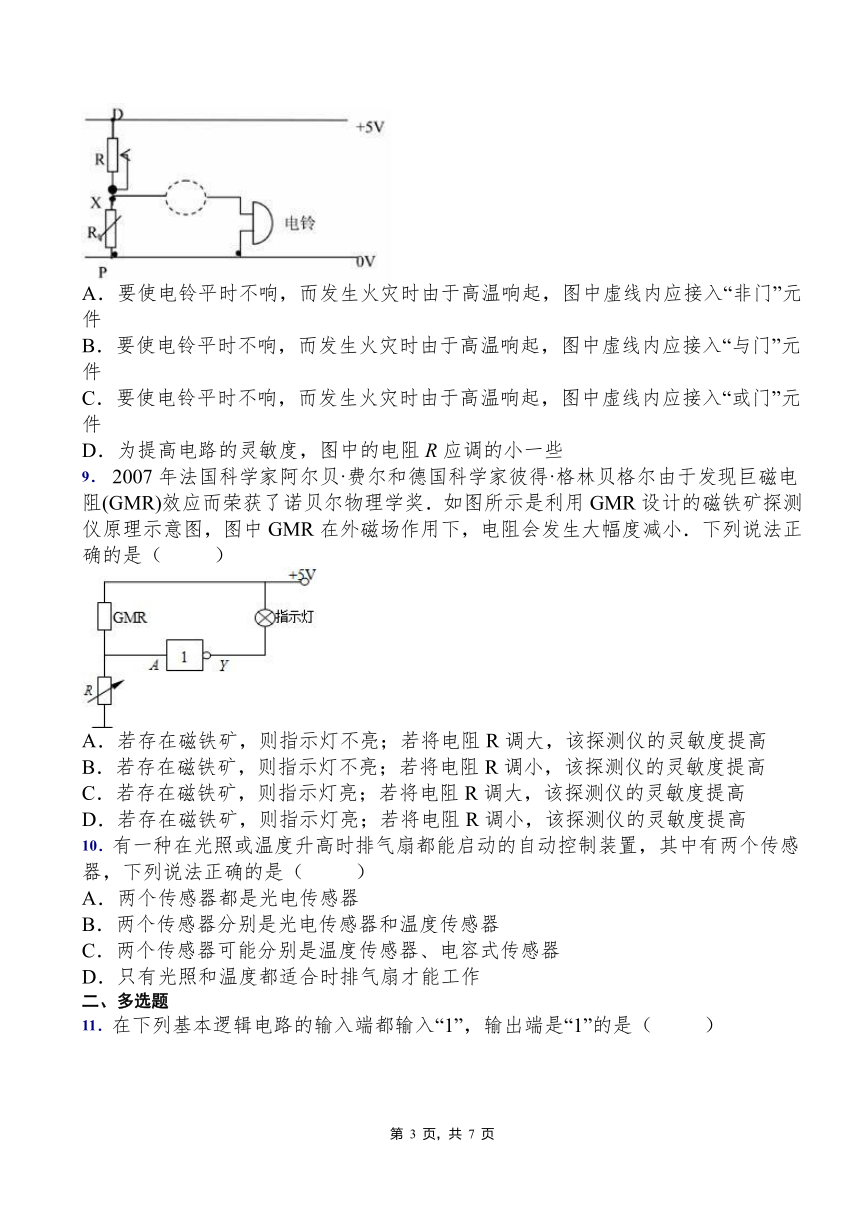

8． 如图是一个火警报警装置的逻辑电路图，Rt是热敏电阻，低温时电阻值很大，高温时电阻值很小，R是阻值较小的可调电阻，以下说法中正确的是（ ）
A．要使电铃平时不响，而发生火灾时由于高温响起，图中虚线内应接入“非门”元件
B．要使电铃平时不响，而发生火灾时由于高温响起，图中虚线内应接入“与门”元件
C．要使电铃平时不响，而发生火灾时由于高温响起，图中虚线内应接入“或门”元件
D．为提高电路的灵敏度，图中的电阻R应调的小一些
9． 2007年法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现巨磁电阻(GMR)效应而荣获了诺贝尔物理学奖．如图所示是利用GMR设计的磁铁矿探测仪原理示意图，图中GMR在外磁场作用下，电阻会发生大幅度减小．下列说法正确的是（ ）
A．若存在磁铁矿，则指示灯不亮；若将电阻R调大，该探测仪的灵敏度提高
B．若存在磁铁矿，则指示灯不亮；若将电阻R调小，该探测仪的灵敏度提高
C．若存在磁铁矿，则指示灯亮；若将电阻R调大，该探测仪的灵敏度提高
D．若存在磁铁矿，则指示灯亮；若将电阻R调小，该探测仪的灵敏度提高
10．有一种在光照或温度升高时排气扇都能启动的自动控制装置，其中有两个传感器，下列说法正确的是（ ）
A．两个传感器都是光电传感器
B．两个传感器分别是光电传感器和温度传感器
C．两个传感器可能分别是温度传感器、电容式传感器
D．只有光照和温度都适合时排气扇才能工作
二、多选题
11．在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是（ ）
A．甲 B．乙
C．丙 D．甲乙丙均不能输出“1”
12．利用光敏电阻制作的光传感器，记录了传送带上工件的输送情况，如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示，若传送带始终匀速运动，每两个工件间的距离为0.2 m，则下述说法正确的是（ ）
A．传送带运动的速度是0.1 m/s
B．传送带运动的速度是0.2 m/s
C．该传送带每小时输送3600个工件
D．该传送带每小时输送7200个工件
13．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100 N/cm．定值电阻R0＝5 Ω，ab是一根长为5 cm的均匀电阻丝，阻值R1＝25 Ω，电源输出电压恒为U＝3 V，内阻不计，理想电流表的量程为0～0.6 A．当拉环不受力时，滑片P处于a端．下列关于这个电路的说法正确的是（ ）
A．小明在电路中连入R0的目的是保护电路
B．当拉环不受力时，闭合开关后电流表的读数为0.1 A
C．当拉力为400 N时，电流表指针指在0.3 A处
D．当拉力为400 N时，电流表指针指在0.5 A处
14．传感器已广泛应用在生产、生活中，下列关于传感器的说法正确的是（ ）
A．电视机对无线遥控信号的接收主要是采用了红外线传感器
B．电饭煲能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断
C．电子秤所使用的测力装置是力传感器
D．电脑所用的光电鼠标主要采用声波传感器
15．南通一中博约楼楼道照明灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应．它的控制电路中可能接入的传感器是
A．光传感器 B．温度传感器
C．声音传感器 D．北京时间传感器
三、实验题
16．电流表G的量程为0－5 mA，内阻r＝290 Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程．当开关S接到1或2位置时为电流挡，其中小量程为0－10 mA，大量程为0－100 mA．
（1）关于此多用电表，下列说法不正确的是（ ）
A．开关S接到位置4时是欧姆表
B．开关S接到位置6时是电压挡
C．开关S接到位置5时的量程比接到位置6时的量程大
D．A表笔为红表笔，B表笔为黑表笔
（2）开关S接位置________（填“1”或者“2”）时是电流挡的小量程，图中电阻R5＝________Ω，R6＝________Ω.
（3）已知图中的电源E′的电动势为9 V，当把开关S接到位置4，短接A、B进行欧姆调零后，此欧姆挡内阻为________kΩ，现用该挡测一未知电阻阻值，指针偏转到电流表G1满刻度的处，则该电阻的阻值为________ kΩ.
17．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中控制电路电源输出的电压U1=3 V，继电器线圈用漆包线绕成，其电阻阻值为R0=30 Ω。当线圈中的电流大于等于50 mA时，继电器的衔铁将被吸合，警铃响，图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度为40 ℃时，热敏电阻阻值为___________Ω。
（2）由图乙可知，当环境温度升高时，热敏电阻阻值将___________，继电器电磁铁的磁性将___________。（均选填“增大”“减小”或“不变”）
（3）图甲中警铃的接线柱C应与接线柱___________相连，指示灯的接线柱D应与接线柱___________相连。（均选填“A”或“B”）
（4）图甲中线圈下端的磁极是___________极。（选填“N”或“S”）
（5）请计算说明，环境温度在___________范围内时，警铃报警。
2021-2022学年人教版（2019）选择性必修第二册第五章第3节利用传感器制作简单的自动控制装置（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A A D C D C A C B
二、多选题
题号 11 12 13 14 15
答案 BC BC ABC AC AC
三、实验题
16． C 2 29 261 0.9 3.6
17． 70 减小 增大 B A S 大于等于80 ℃
