人教版九年级全一册14.2热机的效率同步练习（有解析）

人教版九年级全一册 14.2 热机的效率 同步练习
一、单选题

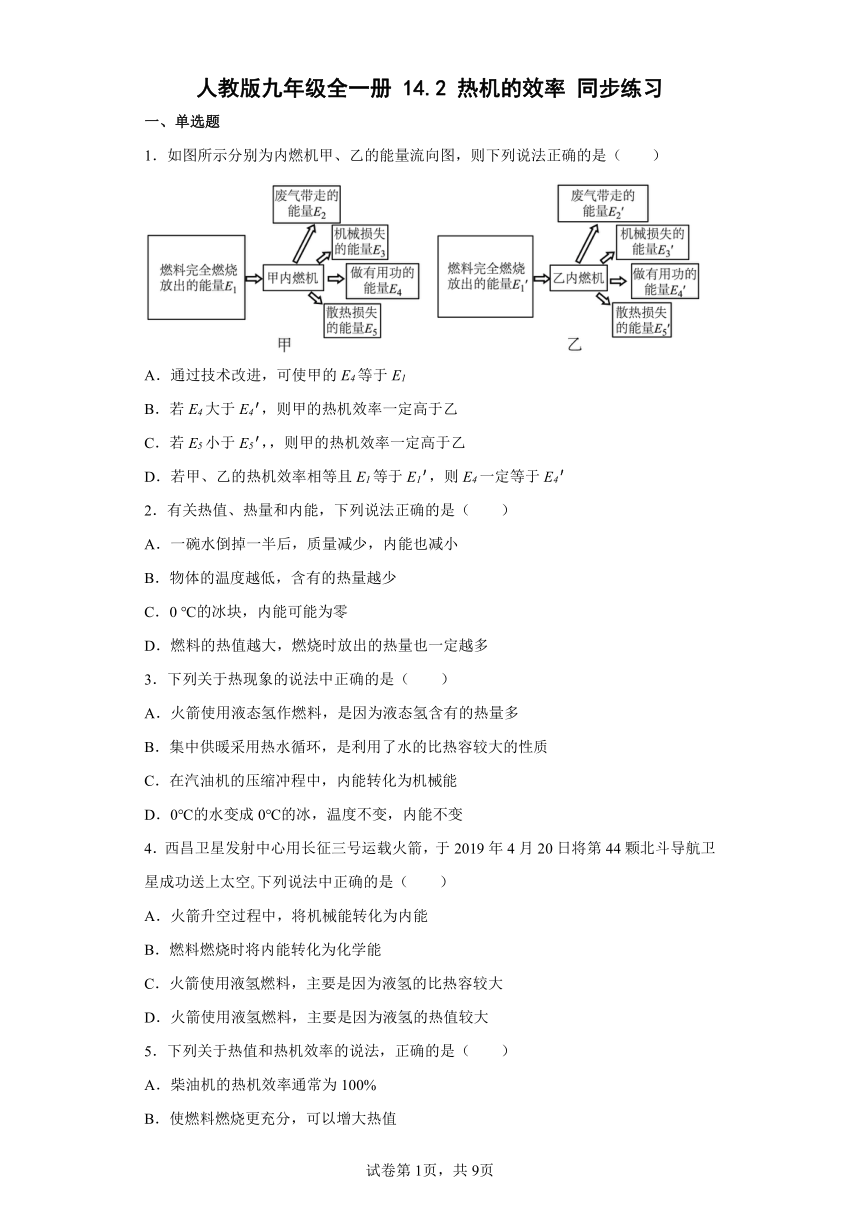

1．如图所示分别为内燃机甲、乙的能量流向图，则下列说法正确的是（ ）
A．通过技术改进，可使甲的E4等于E1
B．若E4大于E4＇，则甲的热机效率一定高于乙
C．若E5小于E5＇，，则甲的热机效率一定高于乙
D．若甲、乙的热机效率相等且E1等于E1＇，则E4一定等于E4＇
2．有关热值、热量和内能，下列说法正确的是（　　）
A．一碗水倒掉一半后，质量减少，内能也减小
B．物体的温度越低，含有的热量越少
C．0 ℃的冰块，内能可能为零
D．燃料的热值越大，燃烧时放出的热量也一定越多
3．下列关于热现象的说法中正确的是（　　）
A．火箭使用液态氢作燃料，是因为液态氢含有的热量多
B．集中供暖采用热水循环，是利用了水的比热容较大的性质
C．在汽油机的压缩冲程中，内能转化为机械能
D．0℃的水变成0℃的冰，温度不变，内能不变
4．西昌卫星发射中心用长征三号运载火箭，于2019年4月20日将第44颗北斗导航卫星成功送上太空 下列说法中正确的是（　　）
A．火箭升空过程中，将机械能转化为内能
B．燃料燃烧时将内能转化为化学能
C．火箭使用液氢燃料，主要是因为液氢的比热容较大
D．火箭使用液氢燃料，主要是因为液氢的热值较大
5．下列关于热值和热机效率的说法，正确的是（　　）
A．柴油机的热机效率通常为100%
B．使燃料燃烧更充分，可以增大热值
C．使燃料燃烧更充分，可以提高热机效率
D．燃料燃烧释放的热量越大，热值越大

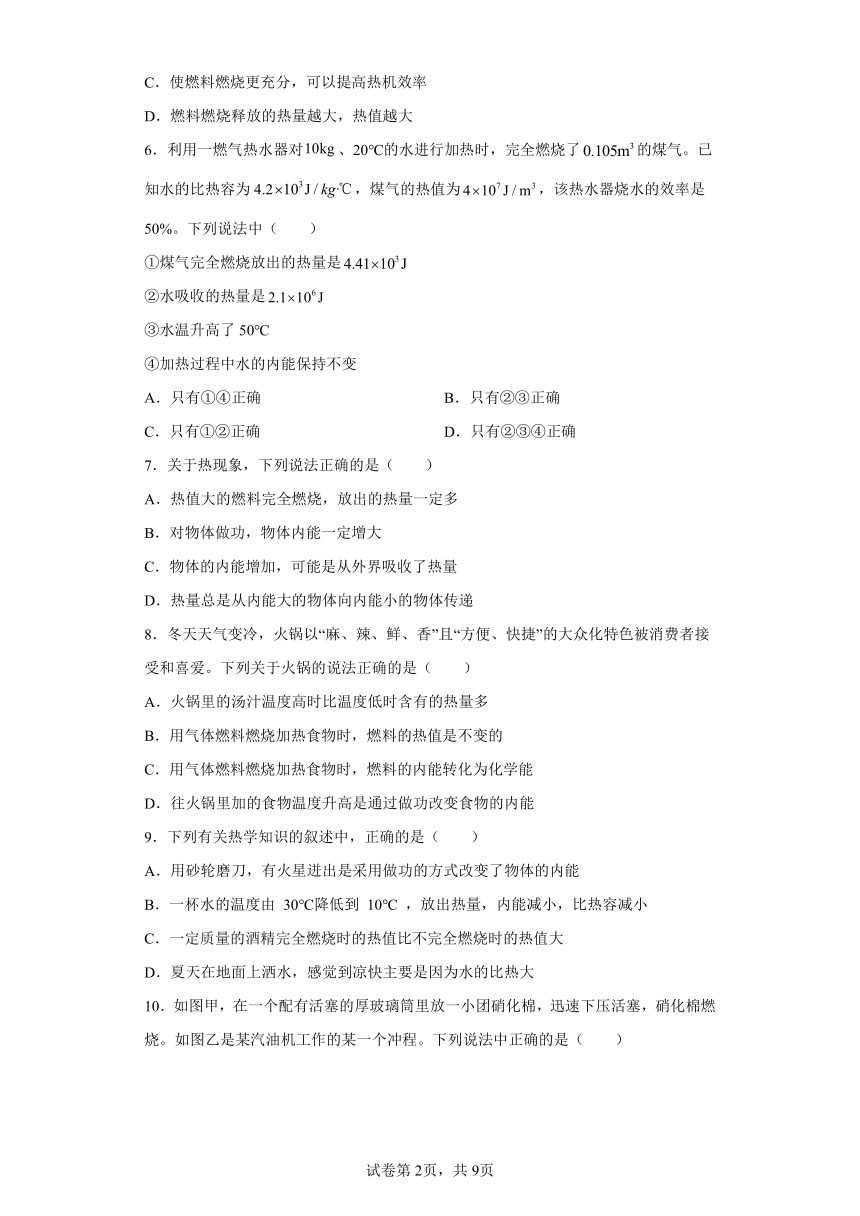

6．利用一燃气热水器对、20℃的水进行加热时，完全燃烧了的煤气。已知水的比热容为4.2，煤气的热值为，该热水器烧水的效率是50%。下列说法中（　　）
①煤气完全燃烧放出的热量是
②水吸收的热量是
③水温升高了50℃
④加热过程中水的内能保持不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有②③④正确
7．关于热现象，下列说法正确的是（　　）
A．热值大的燃料完全燃烧，放出的热量一定多
B．对物体做功，物体内能一定增大
C．物体的内能增加，可能是从外界吸收了热量
D．热量总是从内能大的物体向内能小的物体传递
8．冬天天气变冷，火锅以“麻、辣、鲜、香”且“方便、快捷”的大众化特色被消费者接受和喜爱。下列关于火锅的说法正确的是（　　）
A．火锅里的汤汁温度高时比温度低时含有的热量多
B．用气体燃料燃烧加热食物时，燃料的热值是不变的
C．用气体燃料燃烧加热食物时，燃料的内能转化为化学能
D．往火锅里加的食物温度升高是通过做功改变食物的内能
9．下列有关热学知识的叙述中，正确的是（　　）
A．用砂轮磨刀，有火星迸出是采用做功的方式改变了物体的内能
B．一杯水的温度由 30℃降低到 10℃ ，放出热量，内能减小，比热容减小
C．一定质量的酒精完全燃烧时的热值比不完全燃烧时的热值大
D．夏天在地面上洒水，感觉到凉快主要是因为水的比热大

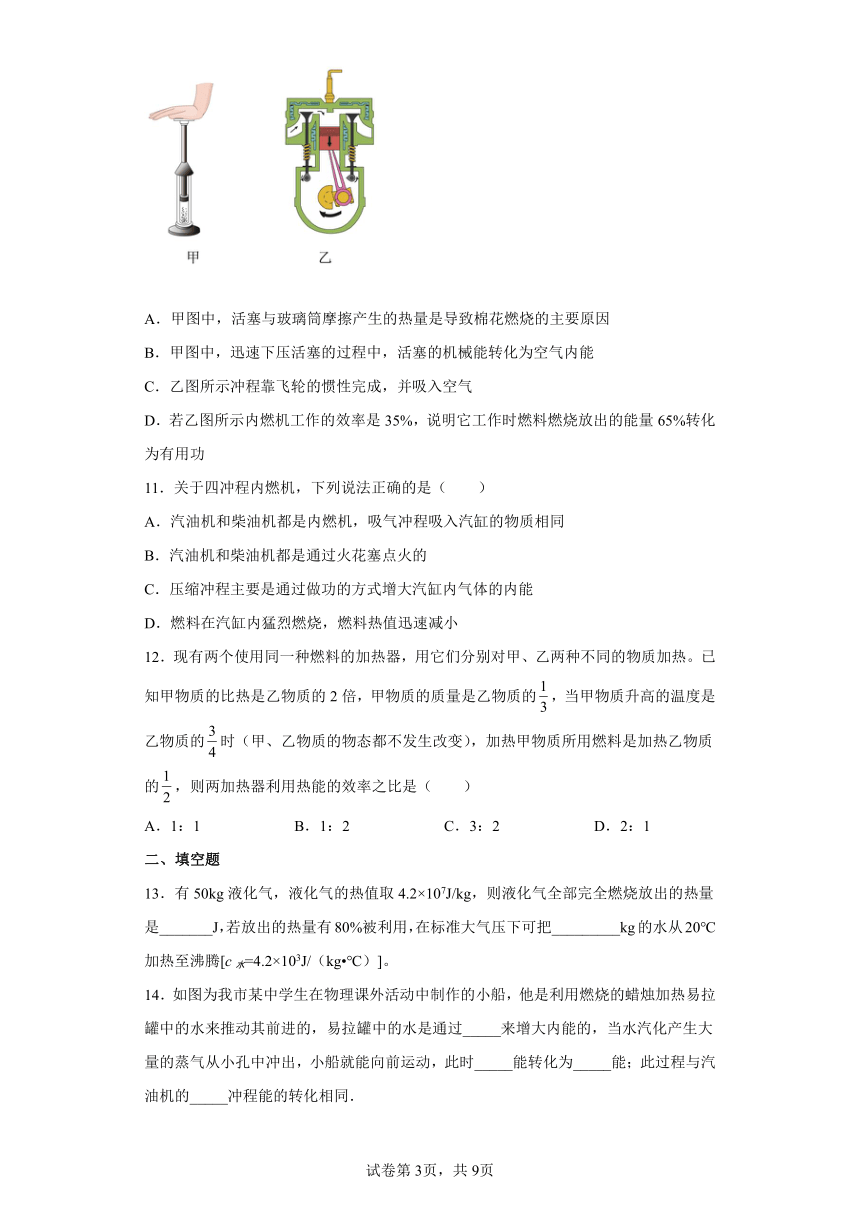

10．如图甲，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞，硝化棉燃烧。如图乙是某汽油机工作的某一个冲程。下列说法中正确的是（　　）
A．甲图中，活塞与玻璃筒摩擦产生的热量是导致棉花燃烧的主要原因
B．甲图中，迅速下压活塞的过程中，活塞的机械能转化为空气内能
C．乙图所示冲程靠飞轮的惯性完成，并吸入空气
D．若乙图所示内燃机工作的效率是35%，说明它工作时燃料燃烧放出的能量65%转化为有用功
11．关于四冲程内燃机，下列说法正确的是（　　）
A．汽油机和柴油机都是内燃机，吸气冲程吸入汽缸的物质相同
B．汽油机和柴油机都是通过火花塞点火的
C．压缩冲程主要是通过做功的方式增大汽缸内气体的内能
D．燃料在汽缸内猛烈燃烧，燃料热值迅速减小
12．现有两个使用同一种燃料的加热器，用它们分别对甲、乙两种不同的物质加热。已知甲物质的比热是乙物质的2倍，甲物质的质量是乙物质的，当甲物质升高的温度是乙物质的时（甲、乙物质的物态都不发生改变），加热甲物质所用燃料是加热乙物质的，则两加热器利用热能的效率之比是（　　）
A．1：1 B．1：2 C．3：2 D．2：1
二、填空题
13．有50kg液化气，液化气的热值取4.2×107J/kg，则液化气全部完全燃烧放出的热量是_______J，若放出的热量有80%被利用，在标准大气压下可把_________kg的水从20℃加热至沸腾[c水=4.2×103J/（kg ℃）]。

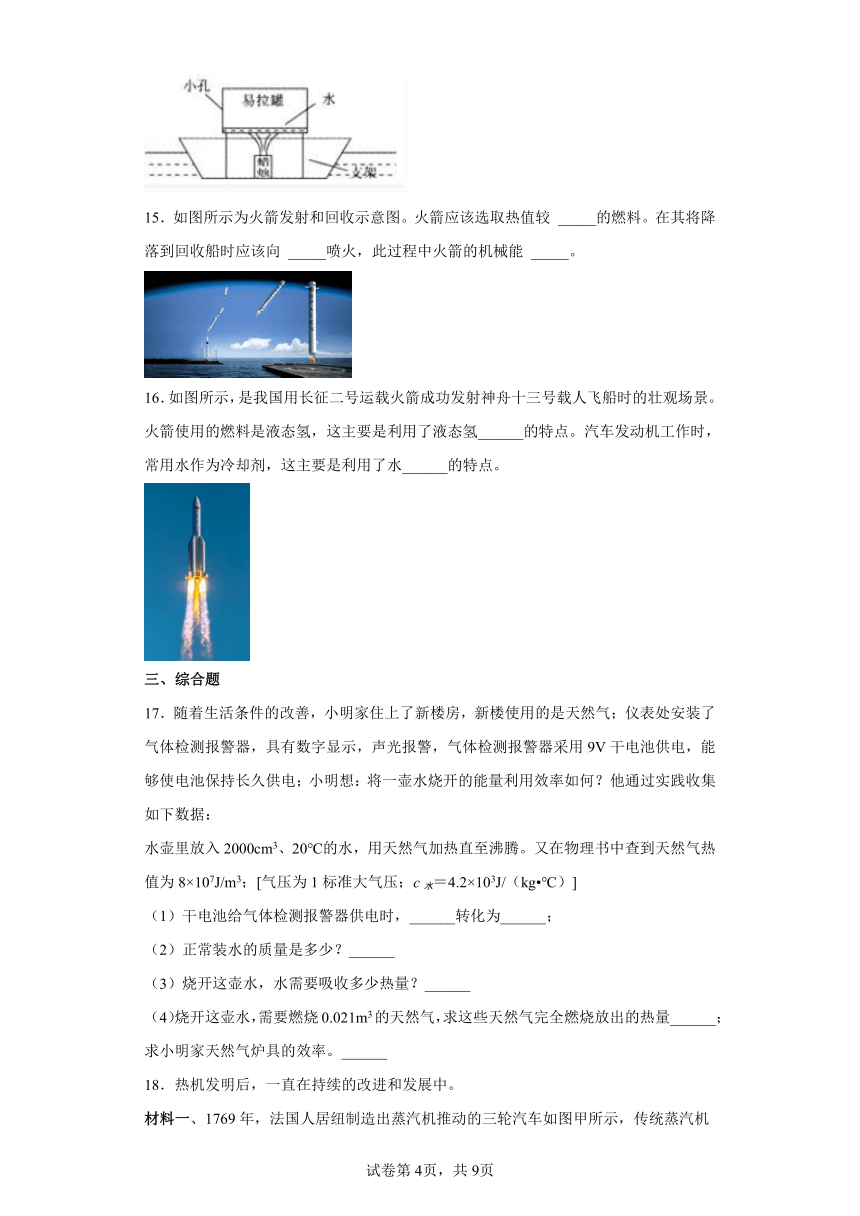

14．如图为我市某中学生在物理课外活动中制作的小船，他是利用燃烧的蜡烛加热易拉罐中的水来推动其前进的，易拉罐中的水是通过_____来增大内能的，当水汽化产生大量的蒸气从小孔中冲出，小船就能向前运动，此时_____能转化为_____能；此过程与汽油机的_____冲程能的转化相同．
15．如图所示为火箭发射和回收示意图。火箭应该选取热值较 _____的燃料。在其将降落到回收船时应该向 _____喷火，此过程中火箭的机械能 _____。
16．如图所示，是我国用长征二号运载火箭成功发射神舟十三号载人飞船时的壮观场景。火箭使用的燃料是液态氢，这主要是利用了液态氢______的特点。汽车发动机工作时，常用水作为冷却剂，这主要是利用了水______的特点。
三、综合题
17．随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气；仪表处安装了气体检测报警器，具有数字显示，声光报警，气体检测报警器采用9V干电池供电，能够使电池保持长久供电；小明想：将一壶水烧开的能量利用效率如何？他通过实践收集如下数据：
水壶里放入2000cm3、20℃的水，用天然气加热直至沸腾。又在物理书中查到天然气热值为8×107J/m3；[气压为1标准大气压；c水＝4.2×103J/（kg ℃）]
（1）干电池给气体检测报警器供电时，______转化为______；
（2）正常装水的质量是多少？______
（3）烧开这壶水，水需要吸收多少热量？______
（4）烧开这壶水，需要燃烧0.021m3的天然气，求这些天然气完全燃烧放出的热量______；求小明家天然气炉具的效率。______
18．热机发明后，一直在持续的改进和发展中。

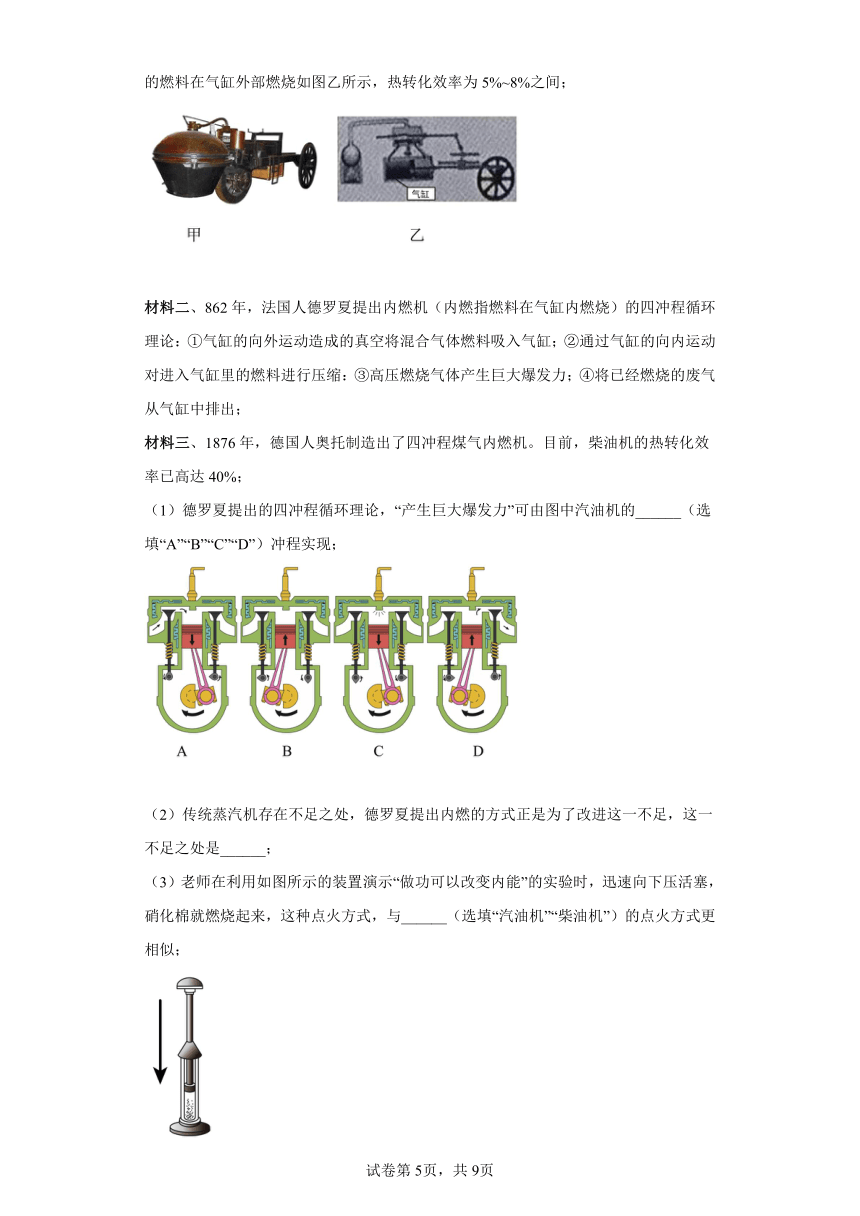

材料一、1769年，法国人居纽制造出蒸汽机推动的三轮汽车如图甲所示，传统蒸汽机的燃料在气缸外部燃烧如图乙所示，热转化效率为5%~8%之间；
材料二、862年，法国人德罗夏提出内燃机（内燃指燃料在气缸内燃烧）的四冲程循环理论：①气缸的向外运动造成的真空将混合气体燃料吸入气缸；②通过气缸的向内运动对进入气缸里的燃料进行压缩：③高压燃烧气体产生巨大爆发力；④将已经燃烧的废气从气缸中排出；
材料三、1876年，德国人奥托制造出了四冲程煤气内燃机。目前，柴油机的热转化效率已高达40%；
（1）德罗夏提出的四冲程循环理论，“产生巨大爆发力”可由图中汽油机的______（选填“A”“B”“C”“D”）冲程实现；
（2）传统蒸汽机存在不足之处，德罗夏提出内燃的方式正是为了改进这一不足，这一不足之处是______；
（3）老师在利用如图所示的装置演示“做功可以改变内能”的实验时，迅速向下压活塞，硝化棉就燃烧起来，这种点火方式，与______（选填“汽油机”“柴油机”）的点火方式更相似；
（4）若让一台正在正常开动的柴油机停止转动，一般应对它进行的操作是______。
A．断开它的电路，停止给它供电
B．关停它的油路，停止给它供油
C．以上两种方法都可以
D．以上两种方法都不行
19．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示是一种智能电热中药壶，内部简化电路如图乙所示。它有“高温”和“低温”两个挡位，其中R0为热敏电阻，当壶内温度达到一定时，电磁铁将衔铁吸下，下表是它的部分参数。
（1）开关S0和S都闭合，随着壶内温度的升高，热敏电阻R0的阻值变小，电磁铁磁性将______，达到一定温度时，电磁铁将衔铁吸下，此时中药壶处______挡。
（2）若仅将电热中药壶接入家庭电路，壶内装满有2.5kg、20℃的水，通电10min后水温为80℃，求水吸收的热量是多少______？这些热量与完全燃烧多少千克焦炭放出的热量相当 [水的比热容c=4.2×103J/(kg·℃)，焦炭的热值q=3×107J/kg]______ ？
（3）在上述加热过程中观察到电能表的转盘转了240转，电能表转盘上标有1200r/kW·h字样，则电热中药壶的加热效率是多少______？
型号 ※※※
额定电压 220 V
高温挡功率 1500 W
低温挡功率 200 W
20．阅读短文，回答问题。
混合动力汽车
为了减少碳排放，这几年纯电动汽车及混合动力汽车发展迅猛。混合动力汽车由一台内燃机和一台电机组成，这台电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。混合动力汽车启动时，内燃机并不工作，蓄电池通过电机向车轮输送能量；当需要高速行驶或蓄电池储存电能过低时，内燃机启动，向车轮输送能量，并通过电机给蓄电池充电。
（1）下列关于电动汽车说法错误的是______ ；
A．司机遇到紧急情况刹车时，人会向前倾
B．车身呈现红色是由于反射了太阳光中的红色光
C．车载GPS导航系统是用超声波来传输信息的
D．汽车在高速行驶时对路面的压力比静止时小
（2）若汽车发动机以恒定功率输出，在爬坡的时候减慢车速，目的是______；
（3）科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功。在推动活塞做功的过程中水蒸气的内能将______。如果这种单缸六冲程内燃机飞轮转速是2700r/min，则该汽油机每秒钟对外做功______次；
（4）某种型号的混合动力汽车，所用的镍氢蓄电池组的部分参数如表所示。测试人员驾驶该车在平直公路上匀速直线行驶0.25h，观察仪表盘，发现这段时间内汽车消耗燃油2kg，车速为50km/h，蓄电池组储存的电能由最大值的90%增加到最大值。燃油的热值为4.6×107J/kg。汽车行驶时所受阻力f和车速v的关系如图所示。则汽车发动机的牵引力做功为______J。蓄电池获得的电能为______J。经测试计算，这种汽车燃油的能量转化效率为______。
输出电压/V 300
额定功率/kW 30
最大容量/kW h 30
质量/kg 320
（5）下表是某种型号的混合动力汽车《驾驶守则》中的部分安全距离表格
刹车前的车速v（km/h） 反应距离L（m） 刹车距离s（m） 停车距离x（m）
20 5 2.5 7.5
40 10 10 20
60 15 22.5 37.5
其中反应距离指驾驶员从发现情况到开始刹车过程中汽车匀速行驶的距离，刹车距离指从刹车到停下过程中汽车减速行驶的距离。停车距离x为反应距离与刹车距离之和。刹车距离是衡量汽车安全性能的重要参数之一。当汽车以最高时速120km/h匀速行驶时，其反应距离为______m。所对应的停车距离为______m。
21．阅读短文，回答问题：
油电混合动力汽车
如图甲，国产某品牌油电混合动力汽车前后安装有高清摄像头，无线WIFI等，其工作原理如图乙所示。当它以90km/h的速度匀速行驶30min的过程中，燃烧了3kg燃油。发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为9×107J，其中60%的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106J。设燃油在发动机气缸内完全燃烧，燃油的热值为5×107J/kg。
若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电、在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s时，所对应的动能EK，作出EK﹣s图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1）该油电混合动力汽车以90km/h的速度匀速行驶时，受到的阻力为 _______N，完全燃烧3kg燃油产生的热量为 _______J，发动机的效率为 _______%；
（2）由图丙可知，表示该油电混合动力汽车进行测试的图线是 _______（选填“①”或“②”），判断的依据是 _______。该油电混合动力汽车的储能效率为 _______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．无论怎样技术改进，额外功的产生不可避免，有用功E4总是小于总功E1。故错误；
BC．根据公式知，若E4大于E4＇，只有E1等于E1＇时，甲的热机效率一定高于乙；若E5小于E5＇，甲的热机效率不一定高于乙。故BC错误；
D．根据知，若甲、乙的热机效率相等且E1等于E1＇，则E4一定等于E4＇。故D正确，
故选D。
2．A
【解析】
【详解】
A．一碗水倒掉一半后，物体含有的物质减少（质量减小），分子总数减小，内能减小，故A正确；
B．热量是一个过程量，表示发生热传递时内能转移的多少，不能说具有、含有多少热量，故B错误；
C．一切物体都具有内能，所以0℃的冰块具有内能，内能不为零，故C错误；
D．根据可知，同质量的不同燃料，燃料的热值越大，燃烧时放出的热量也一定越多，选项中没有说明质量，故D错误。
故选A。
3．B
【解析】
【详解】
A．火箭使用液态氢作燃料，是因为液态氢的热值大，故A错误；
B．集中供暖采用热水循环，是利用了水的比热容较大的性质，升高或降低相同的温度，吸热或放热多, 故B正确；
C．在汽油机的压缩冲程中，机械能转化为内能，故C错误；
D．0℃的水变成0℃的冰，温度不变，要放热，所以内能减少, 故D错误。
故选B。
4．D
【解析】
【详解】
A．火箭升空过程中，燃料燃烧消耗内能转化为火箭的机械能，故A错误；
B．燃料燃烧时将化学能转化为内能，故B错误；
CD．火箭使用液氢燃料，主要是因为液氢的热值较大，与其它燃料相比，完全燃烧相同质量的氢时可以释放出更多的热量，故C错误、D正确。
故选D。
5．C
【解析】
【详解】
A．柴油机在工作时不可避免的要克服机械部件间的摩擦做额外功，因此机械效率不可能达到100%，故A错误；
BD．热值是燃料的一种特性，只与燃料的种类有关，与放出的热量或燃烧是否充分等因素无关，故BD错误；
C．使燃料燃烧更充分，可以增大有效利用的能量，提高燃料的利用率，因此可以提高热机的效率，故C正确。
故选C。
6．B
【解析】
【分析】
【详解】
①由知道，煤气完全燃烧放出的热量是
故①错误；
②由于该热水器烧水的效率是50%，所以，水吸收的热量是
故②错误；
③由知道，水温升高了
故③正确；
④加热过程中水的温度升高内能增大，故④错误。
故选B。
7．C
【解析】
【详解】
A．燃料燃烧放出热量的多少，与燃料的热值、质量和燃烧程度有关，故A错误；
B．对物体做功，如果是改变其位置、高度等，则内能不增加，故B错误；
C．物体的内能增加，可能是从外界吸收了热量，也可能是不外界对物体做了功，故C正确；
D．内能大小与物体的质量、温度和状态有关，内能大的物体温度不一定高。热量是从高温物体向低温物体传递的或者从物体的高温部分传向低温部分，故D错误。
故选C。
8．B
【解析】
【详解】
A．热量是发生热传递时物体吸收或放出的能量，不是物体含有热量，故A错误；
B．热值是燃料的一种物理属性，与燃料的质量、燃烧程度、燃料的状态等均无关，所以热值是不变的，故B正确；
C．用气体燃料燃烧加热食物时，化学能转化为内能，故C错误；
D．往火锅里加的食物吸收热量，温度升高，是通过热传递改变食物的内能，故D错误。
故选B。
9．A
【解析】
【详解】
A．用砂轮磨刀，有火星迸出是因为磨刀时克服摩擦做功，采用做功的方式改变了物体的内能，将机械能转化为内能，故A正确；
B．一杯水的温度由 30℃降低到 10℃ ，放出热量，温度降低，内能减小，比热容是物质的一种特性，只与物质的种类和状态有关，与温度、吸放热及内能无关，故比热容不变，故B错误；
C．热值是燃料的一种特性，只与燃料种类有关，与燃烧程度无关，故C错误；
D．夏天在地面上洒水，感觉到凉快主要是因为水蒸发吸热有致冷作用，故D错误。
故选A。
10．B
【解析】
【详解】
AB．甲图中，活塞与玻璃筒摩擦产生的热量不足以导致棉花燃烧，而活塞机械能转化为气体的内能，使气体内能增大，温度升高，达到了棉花的燃点，是棉花燃烧的主要原因，故A错误，B正确；
C．乙图中，进气门打开，排气门关闭，是吸气冲程，是靠飞轮的惯性完成，并吸入汽油和空气的混合物，故C错误；
D．热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，即做有用功的能量在燃料完全燃烧产生的能量中所占的百分比，内燃机工作的效率是35%，说明工作时燃料燃烧放出的能量35%转化为有用功，故D错误。
故选B。
11．C
【解析】
【详解】
A．柴油机和汽油机都属于内燃机，工作过程中，汽油机吸入的是空气和汽油的混合物，柴油机吸入的是空气，故A错误；
B．汽油机是通过火花塞点火的，而柴油机是通过压缩缸内的空气使其温度升高，达到柴油的着火点，使柴油燃烧，是压燃式点火的，故B错误；
C．压缩冲程中，活塞压缩缸内气体，对气体做功，缸内气体的内能变大，故C正确。
D．燃料在汽缸内猛烈燃烧，燃料热值保持不变，故D错误。
故选C。
12．A
【解析】
【分析】
【详解】
由题意可知，
=2
=
=
=
由Q吸=cmt可得，甲乙物质吸收的热量之比
===
由Q放=mq可得，两加热器消耗燃料完全燃烧释放的热量之比
====
由=100可得，两加热器利用热能的效率
====
故A符合题意；BCD不符合题意。
故选A。
13． 2.1×109 5000
【解析】
【详解】
[1]整瓶液化气完全燃烧释放热量
Q放＝mq＝50kg×4.2×107J/kg＝2.1×109J
[2]由得，水吸收的热量
Q吸＝ηQ放＝80%×2.1×109J＝1.68×109J
在标准大气压下，水沸腾时的温度t＝100℃，由
Q吸＝c水m水（t﹣t0）
得，水的质量
14． 热传递 内 机械 做功
【解析】
【分析】
考查的知识点有：热传递都可以改变物体的内能，小船是利用了力的作用是相互的原理来前进的；内燃机的功冲程中，燃气推动活塞向下运动，内能转化为机械能，据以上内容即可解答．
【详解】
根据题意知道，燃烧的蜡烛加热易拉罐中的水时，是通过热传递来增大水的内能；当水汽化产生大量的蒸汽，由小孔冲出时，有力作用在空气上，由于力的作用是相互，小船就向前运动了，此过程中，蒸汽的内能转化为小船的机械能，即此过程发生的能量转化形式与热机做功冲程相同．
15． 大 下 减小
【解析】
【详解】
[1]火箭在发射和回收过程中，为了获取更多的能量，应该选取热值较大的燃料，因为同质量的不同燃料，热值越高，完全燃烧后提供的能量越多。
[2][3]火箭降落到回收船时应该向下喷火，在低空采用发动机反推使火箭减速，以便缓慢降落到回收船；此过程中火箭的机械能转化为内能，机械能减小。
16． 热值大 比热容大
【解析】
【详解】
[1]等质量的液态氢相比其它燃料，完全燃烧放出的热量要多一些，在质量一定的情况下，可以产生更多的热量，主要是利用了液态氢的热值大。
[2]等质量的水与其它液体，在改变相同温度时，水吸的热量要比其它液体多，冷却效果更好，主要是利用水的比热容大。
17． 化学能 电能 2kg 6.72×105J 1.68×106J 40%
【解析】
【详解】
（1）[1][2]干电池给气体检测报警器供电时，化学能转化为电能。
（2）[3]由密度公式可得水的质量
（3）[4]1标准大气压水的沸点为100℃，则水吸收的热量
（4）[5]这些天然气完全燃烧放出的热量
[6]天然气炉具的效率
18． C 燃料在气缸外部燃烧，热量损失多，效率低 柴油机 B
【解析】
【详解】
（1）[1] “巨大爆发力”是由高压燃烧气体产生的，和汽油机的做功冲程一样，图C中两个气门关闭，火花塞喷火，产生高温高压的燃气推动活塞向下运动，对外做功。
（2）[2]蒸汽机的效率只有5%~8%，因为燃料在气缸外部燃烧，热量损失比较多，导致效率偏低，这就是蒸汽机相对内燃机的不足之处。
（3）[3]柴油机气缸顶端只有喷油嘴，没有火花塞，点火方式是压燃式，所以这种点火方式和柴油机的点火方式相似。
4）[4] 让一台正在正常开动的柴油机停止转动，一般应关停它的油路，停止给它供油，柴油机的点火方式是压燃式，没有火花塞，所以断电不能让柴油机停止转动。
19． 增强 低温 6.3×105J 2.1×10-2kg 87.5%
【解析】
【详解】
（1）[1][2]热敏电阻R0的阻值变小，控制电路的电源电压不变，总电阻变小，电流变大，磁性增强；达到一定温度时，电磁铁将衔铁吸下，两电阻串联，当衔铁弹上去时，只有R1接入，根据可知，两个电阻串联时，总电阻最大，电功率最小，为低温挡。
（2）[3][4]水吸收的热量是
这些热量与完全燃烧焦炭的质量为
（3）[5]加热过程中消耗的电能
加热效率
20． C 增大牵引力 减小 小 2.5J 1.08J 39% 30m 120m
【解析】
【分析】
【详解】
(1)[1]A．司机遇到紧急情况刹车时，由于惯性人会向前倾，故A正确，不符合题意；
B．不透明物体的颜色是由物体反射的光决定的，车身呈现红色是由于反射了太阳光中的红色光，故B正确，不符合题意；
C．车载GPS导航系统是用电磁波来传输信息的，故C错误，符合题意；
D．汽车在高速行驶时其上方空气流动速度大于车身下方空气流动速度，根据流体压强和流速的关系可知对路面的压力比静止时小，故D正确，不符合题意。
故选C。
(2)[2]根据公式P=Fv知，发动机功率一定，在爬坡的时候减慢车速，目的是增大牵引力。
(3)[3]由题意可知水在高温汽缸内迅速汽化成高温、高压水蒸气内内增大，推动活塞再次做功转化为机械能。水蒸气的内能将减小。
[4]因为
2700r/min=45r/s
由题意知完成一个工作循环飞轮转3r。对外做功2次，所以飞轮转速是2700r/min时，则该汽油机每秒钟对外做功30次。
(4)[5][6][7]汽车行驶的路程
s=vt=50km/h×0.25h=12.5km=12500m
由图象可知，车速为50km/h时，阻力f=2000N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，所以牵引力
F=f=2000N
则汽车发动机的牵引力做的功
W1=Fs=2000N×12500m=2.5J
由表格数据可知，蓄电池储存的最大电能为30kW·h，已经储存的电能
30kW·h×90%
则蓄电池获得的电能
W2=30kW·h-30kW·h×90%=3kW·h=3×3.6×106J=1.08J
燃油放出的热量
Q放=mq=2kg×4.6×107J/kg=9.2×J
获得的有用能量
W有用=W1+W2=2.5J +1.08J =3.58×107J
这种汽车燃油的能量转化效率
==≈39%
(5)[8][9]根据表中数据，当车为20km/h，反应距离为5m，当车速为40km/h，反应距离为10m，当车速为60km/h，反应距离为15m，由此可知反应距离是车速的 ，所以当车速为120km/h反应距离为30m。由表中数据可知，当反应距离为5m，刹车距离是2.5m，反应距离为10m，刹车距离是10m，反应距离为15m，刹车距离是22.5m，可以看出刹车距离与反应距离的关系是
所以当反应距离为30m时刹车距离是90m。所对应的停车距离为
30m+90m=120m
21． ① 油电混合汽车有部分能量储存起来了，故行驶的距离远
【解析】
【详解】
（1）[1][2][3]该油电混合动力汽车以90km/h的速度匀速行驶时，牵引力为
由于匀速，故所受到的阻力为；
完全燃烧3kg燃油产生的热量为
完全燃烧3kg燃油产生的热量为；驱动汽车行驶所需的能量为9×107J，其中60%的能量来自于燃油燃烧，则发动机提供的能量
发动机的效率为
故发动机的效率为。
（2）[4][5]两车的摩擦力相同，起始动能相同，若只用于克服摩擦力做功，则行驶路程较远，该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电，故行驶的路程较近，故而从图像可以看出，图像②的动能全部用于克服与地面的摩擦力做功，而①有一部分能量转换为电能储存起来了，故①为油电混合动力汽车进行测试的图线。
[6]普通汽车的摩擦力为
该油电混合动力汽车的克服摩擦力做功为
储能效率为
故储能效率为。
