北师大版九年级年级全一册第十一章简单电路 同步练习（有解析）

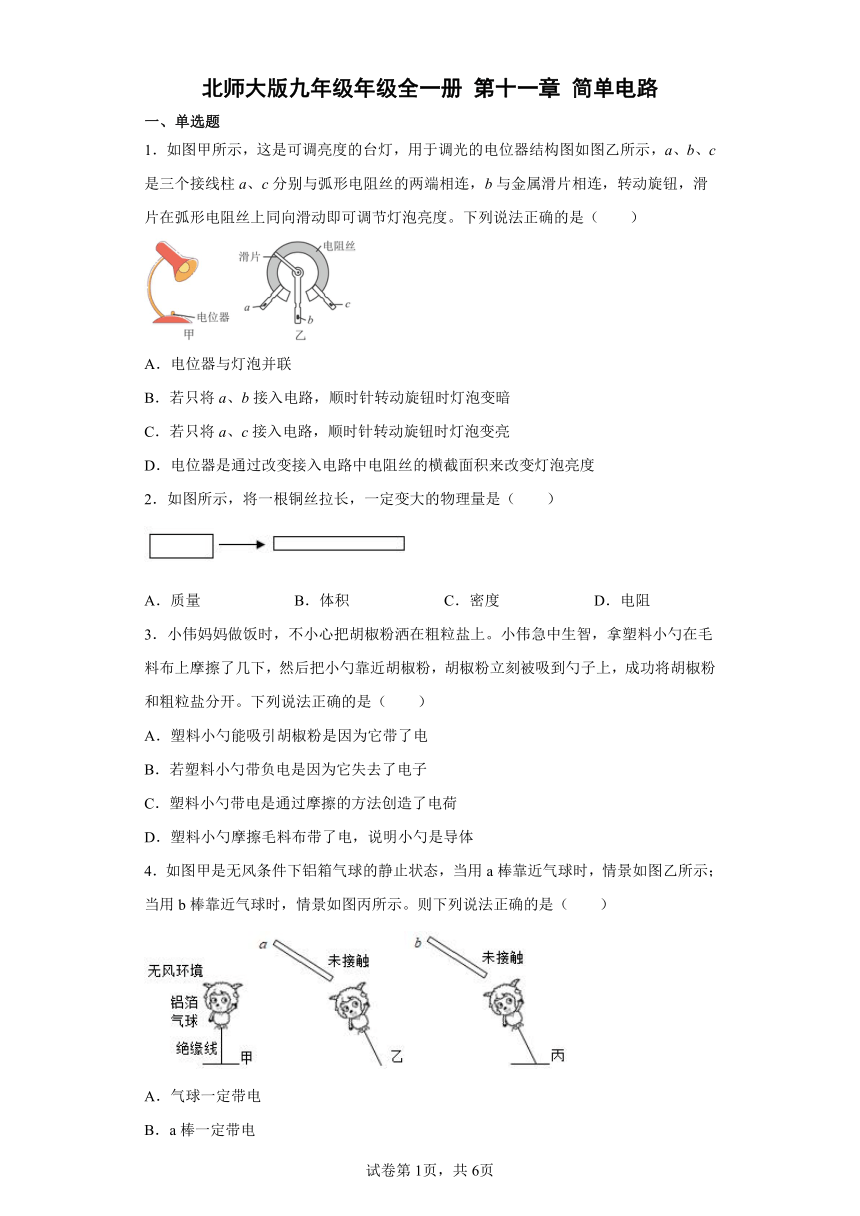

北师大版九年级年级全一册 第十一章 简单电路
一、单选题
1．如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（　　）
A．电位器与灯泡并联
B．若只将a、b接入电路，顺时针转动旋钮时灯泡变暗
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
2．如图所示，将一根铜丝拉长，一定变大的物理量是（　　）
A．质量 B．体积 C．密度 D．电阻
3．小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
4．如图甲是无风条件下铝箱气球的静止状态，当用a棒靠近气球时，情景如图乙所示；当用b棒靠近气球时，情景如图丙所示。则下列说法正确的是（　　）
A．气球一定带电
B．a棒一定带电
C．若a棒不带电，则b棒一定也不带电
D．若a棒带电，则b棒也可能不带电

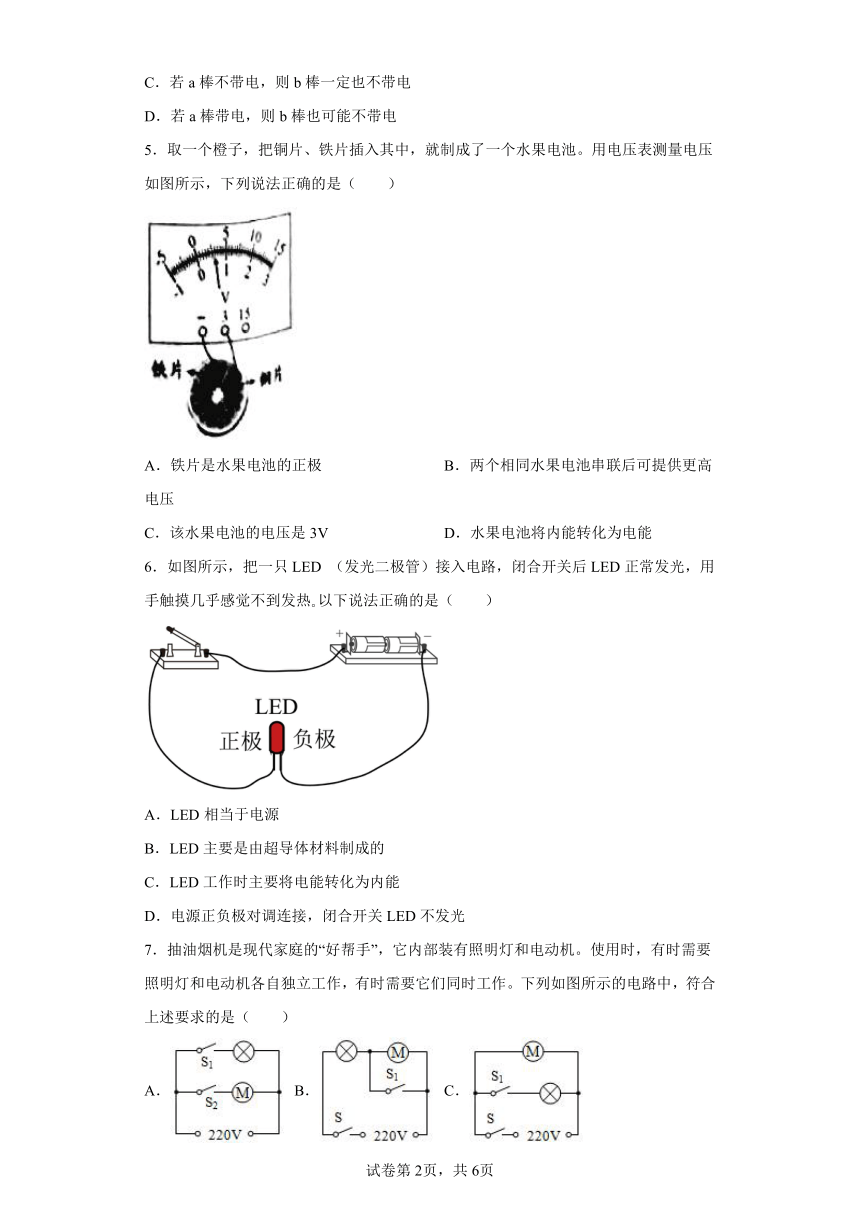

5．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极 B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3V D．水果电池将内能转化为电能
6．如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热 以下说法正确的是（　　）
A．LED相当于电源
B．LED主要是由超导体材料制成的
C．LED工作时主要将电能转化为内能
D．电源正负极对调连接，闭合开关LED不发光
7．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．

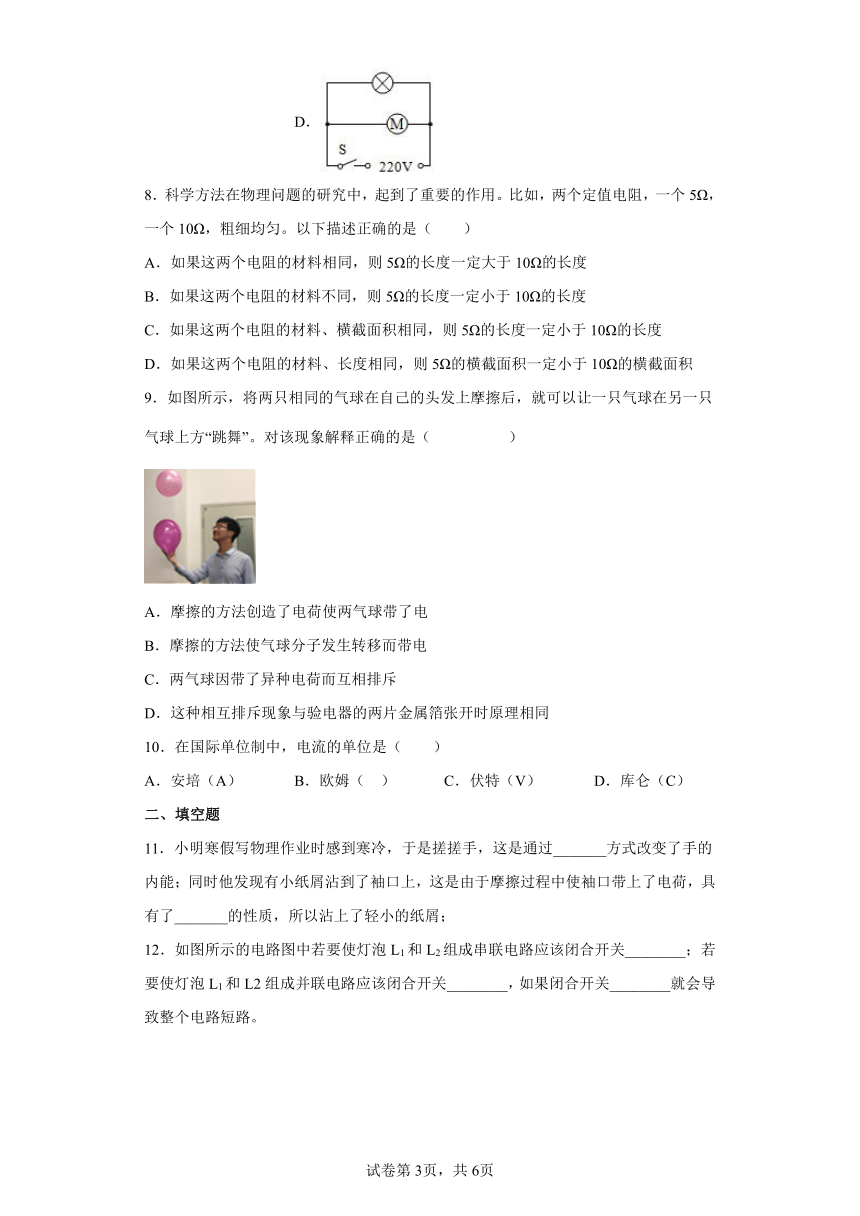

8．科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（　　）
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
9．如图所示，将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
10．在国际单位制中，电流的单位是（　　）
A．安培（A） B．欧姆（ ） C．伏特（V） D．库仑（C）
二、填空题
11．小明寒假写物理作业时感到寒冷，于是搓搓手，这是通过_______方式改变了手的内能；同时他发现有小纸屑沾到了袖口上，这是由于摩擦过程中使袖口带上了电荷，具有了_______的性质，所以沾上了轻小的纸屑；

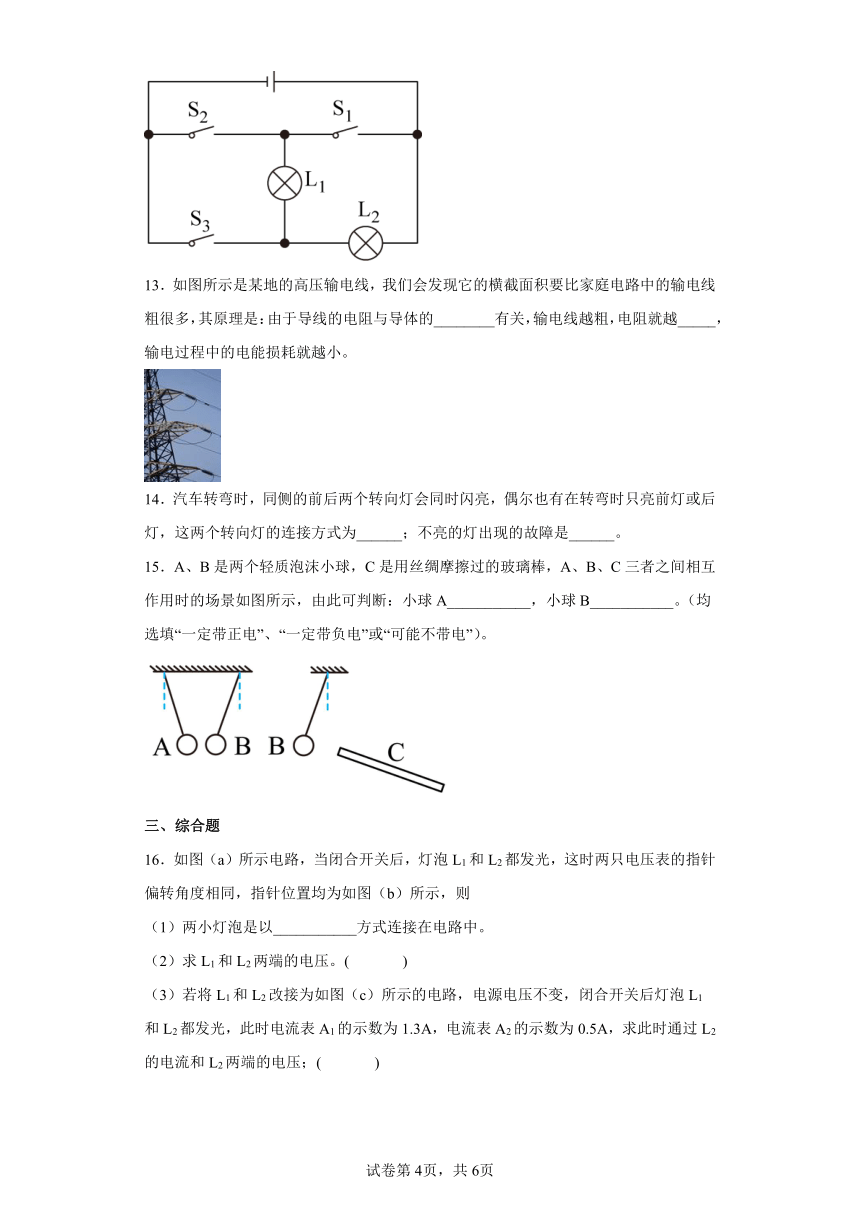

12．如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
13．如图所示是某地的高压输电线，我们会发现它的横截面积要比家庭电路中的输电线粗很多，其原理是：由于导线的电阻与导体的________有关，输电线越粗，电阻就越_____，输电过程中的电能损耗就越小。
14．汽车转弯时，同侧的前后两个转向灯会同时闪亮，偶尔也有在转弯时只亮前灯或后灯，这两个转向灯的连接方式为______；不亮的灯出现的故障是______。
15．A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，A、B、C三者之间相互作用时的场景如图所示，由此可判断：小球A___________，小球B___________。（均选填“一定带正电”、“一定带负电”或“可能不带电”）。
三、综合题

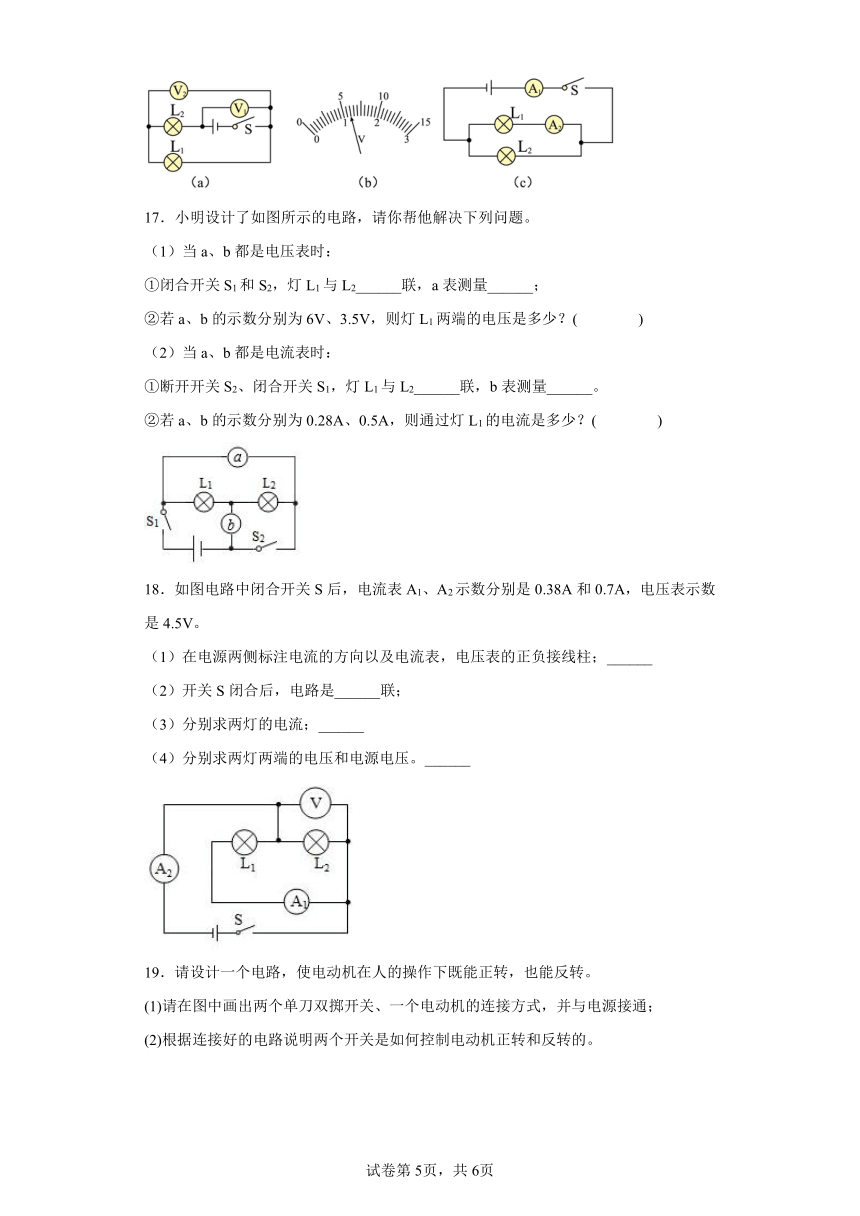

16．如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，则
（1）两小灯泡是以___________方式连接在电路中。
（2）求L1和L2两端的电压。( )
（3）若将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.3A，电流表A2的示数为0.5A，求此时通过L2的电流和L2两端的电压；( )
17．小明设计了如图所示的电路，请你帮他解决下列问题。
（1）当a、b都是电压表时：
①闭合开关S1和S2，灯L1与L2______联，a表测量______；
②若a、b的示数分别为6V、3.5V，则灯L1两端的电压是多少？( )
（2）当a、b都是电流表时：
①断开开关S2、闭合开关S1，灯L1与L2______联，b表测量______。
②若a、b的示数分别为0.28A、0.5A，则通过灯L1的电流是多少？( )
18．如图电路中闭合开关S后，电流表A1、A2示数分别是0.38A和0.7A，电压表示数是4.5V。
（1）在电源两侧标注电流的方向以及电流表，电压表的正负接线柱；______
（2）开关S闭合后，电路是______联；
（3）分别求两灯的电流；______
（4）分别求两灯两端的电压和电源电压。______
19．请设计一个电路，使电动机在人的操作下既能正转，也能反转。
(1)请在图中画出两个单刀双掷开关、一个电动机的连接方式，并与电源接通；
(2)根据连接好的电路说明两个开关是如何控制电动机正转和反转的。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B．若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B正确；
C．若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故C错误；
D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D错误。
故选B。
2．D
【解析】
【详解】
质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。
故选D。
3．A
【解析】
【分析】
【详解】
A．塑料勺经过摩擦带了电，带电体吸引胡椒粉这样的轻小物体，故A正确；
B．若塑料勺带负电是因为它得到电子，故B错误；
C．塑料小勺带电是通过摩擦的方法使电荷发生了转移，不是创造了电荷，故C错误；
D．摩擦起电不能说明物体是导体，塑料小勺是绝缘体，故D错误。
故选A。
4．D
【解析】
【详解】
A．乙图中，a棒可以吸引气球，根据异种电荷相互吸引可知，a棒和气球可能带异种电荷。但若a棒带电，根据带电体可以吸引轻小物体的性质，说明气球不带电也能被a棒吸引，故A错误；
B．乙图中，a棒可以吸引气球，若气球带电，根据带电体可以吸引轻小物体的性质，a棒也可能不带电，故B错误；
C．乙图中，a棒可以吸引气球，若a棒不带电，则气球一定带电。甲图中，b棒可以吸引气球，可以说明b与气球带异种电荷或不带电，故C错误；
D．乙图中，a棒可以吸引气球，若a棒带电，则气球与a带异种电荷或者不带电。甲图中，b棒可以吸引气球，说明b与气球带异种电荷或不带电，故D正确。
故选D。
5．B
【解析】
【详解】
A．电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B．两个相同水果电池串联后可提供更高电压，故B正确；
C．由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D．水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选B。
6．D
【解析】
【详解】
A．在电路中，LED相当于用电器，故A错误；
B．LED主要是由半导体材料制成的，故B错误；
C．LED工作时主要将电能转化为光能，故C错误；
D．由于二极管具有单向导电性，将电源正负极对调连接，闭合开关LED不发光，故D正确。
故选D。
7．A
【解析】
【详解】
据题意可得：要求照明灯与电动机相互不影响，能独立工作，则应使照明灯与电动机并联，且各自的支路有一个开关控制，干路上没有开关。故A符合题意；BCD不符合题意。
故选A。
8．C
【解析】
【详解】
A．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故A选项错误；
B．两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；
C．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故C选项正确；
D．两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。
选C。
9．D
【解析】
【详解】
A．摩擦起电的实质是电荷的转移，并不是创造了电荷，故A错误；
B．摩擦起电的实质是电荷的转移使两气球带了电，并不是分子转移，故B错误；
C．一只气球在另一只气球上方“跳舞”，说明两个气球互相排斥，它们带了同种电荷，故C错误；
D．验电器的工作原理是同种电荷相互排斥，故这种现象与验电器的两片金属箔张开时原理相同，故D正确。
故选D。
10．A
【解析】
【详解】
A．安培（A）是电流的国际单位；故A符合题意；
B．欧姆（Ω）是电阻的国际单位；故B不符合题意；
C．伏特（V）是电压的国际单位；故C不符合题意；
D．库仑（C）是电荷量的国际单位；故D不符合题意。
故选A。
11． 做功 吸引轻小物体
【解析】
【详解】
[1]两只手相互摩擦做功，使手的内能增加、温度升高，从而使手变热，这是通过做功的方式增加了手的内能。
[2]手和袖口摩擦，使袖口带上了电荷，带电的物体具有吸引轻小物体的性质，所以有小纸屑沾到了袖口上。
12． S2 S3、S1 S1、S2
【解析】
【分析】
【详解】
[1]由图可知，只闭合开关S2时，两个灯泡逐个顺次连接在电路中，即两灯泡串联。
[2]闭合开关S3、S1时，两个灯泡并列连接在电路中，即两灯并联。
[3]如果闭合开关S1、S2时，会不经过用电器，直接用导线将电源的两极连接起来，造成短路。
13． 横截面积 小
【解析】
【分析】
【详解】
[1] [2]影响电阻大小的因素有导体的材料、长度、横截面积和温度。导线的横截面积越大，电阻越小，所以高压输电线的横截面积大，是为了减小电阻，减少电能的损耗。
14． 并联 断路
【解析】
【分析】
【详解】
[1][2]汽车前后的转向灯可以同时工作，也可以单独工作，彼此互不影响，所以是并联的。因两灯是并联，故不亮的灯出现的故障是断路。
15． 可能不带电 一定带正电
【解析】
【详解】
[1][2]玻璃棒与丝绸摩擦的过程中会失去电子，所以用丝绸摩擦过的玻璃棒带正电，如图，B球与带正电的玻璃棒排斥，由同种电荷相互排斥，故B一定带正电；A与B相互吸引，可能是异种电荷相互吸引，即A可能带负电；也可能是带电体B吸引轻小物体A，即A也可能不带电。故A可能带负电，也可能不带电。
16． 串联 4.8V，1.2V 0.8A，6V
【解析】
【分析】
【详解】
（1）[1]由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压。
（2）[2]由于串联电路总电压大于各部分电路的电压，且两电压表指针位置相同，则电压表V1的量程为0～15V，分度值是0.5V，示数为6V，电源电压是6V，电压表V2的量程为0～3V，分度值是0.1V，示数为1.2V；所以灯L1两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
（3）[3]由图（c）所示电路可知，两灯泡并联，电流表A2测L1支路电流，即I1=0.5A；电流表A1测干路电流，即I=1.3A；通过L2的电流
I2=I-I1=1.3A-0.5A=0.8A
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
17． 串 电源电压 2.5V 并 干路电流 0.22A
【解析】
【详解】
（1）①[1][2]当a、b都是电压表时，闭合开关S1和S2，灯泡L1与L2串联，电压表a测量电源电压，电压表b测量灯泡L2两端的电压。
②[3]由a、b两表的示数可知，电源电压U＝6V，L2两端的电压U2＝3.5V，因串联电路的总电压等于各用电器两端的电压之和，所以灯L1两端的电压
U1＝U﹣U2＝6V﹣3.5V＝2.5V
（2）①[4][5]当a、b都是电流表时，断开开关S2，闭合开关S1，灯泡L1与L2并联，电流表a测量通过L2的电流，电流表b测量干路中的电流。
②[6]由a、b两表的示数可知
I＝0.5A，I2＝0.28A
因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流
I1＝I﹣I2＝0.5A﹣0.28A＝0.22A
18． 并联 0.38A，0.32A 4.5V，4.5V
【解析】
【详解】
（1）[1]因为电源的正极在右端，所以，顺着电流的方向可以标出电压表、电流的正负接线柱；见下图：
（2）[2]由电路图知：电流分别流入灯泡L1与L2，则灯泡L1与L2并联。
（3）[3]由电路图知：电流表A1测流过灯L1的电流，由题意知I1＝0.38A，电流表A2测干路电流，则干路电流I＝0.7A，由并联电路的特点知，流过灯L2的电流
（4）由电路图知：电压表测灯L1与L2的并联时的电压，即电源电压，由于灯泡L1与L2并联，则两灯两端的电压都是4.5V，电源电压U=4.5V。
19．(1) ；(2)见详解
【解析】
【详解】
解：(1)电动机在人的操作下既能正转，也能反转，这表明不同的开关闭合时，通过电动机的电流是方向不同的，如下图所示：
(2)S1接2，S2接3时，电流从右到左通过电动机，S1接3，S2接2时，电流从左到右通过电动机，电动机既能正转，也能反转。
