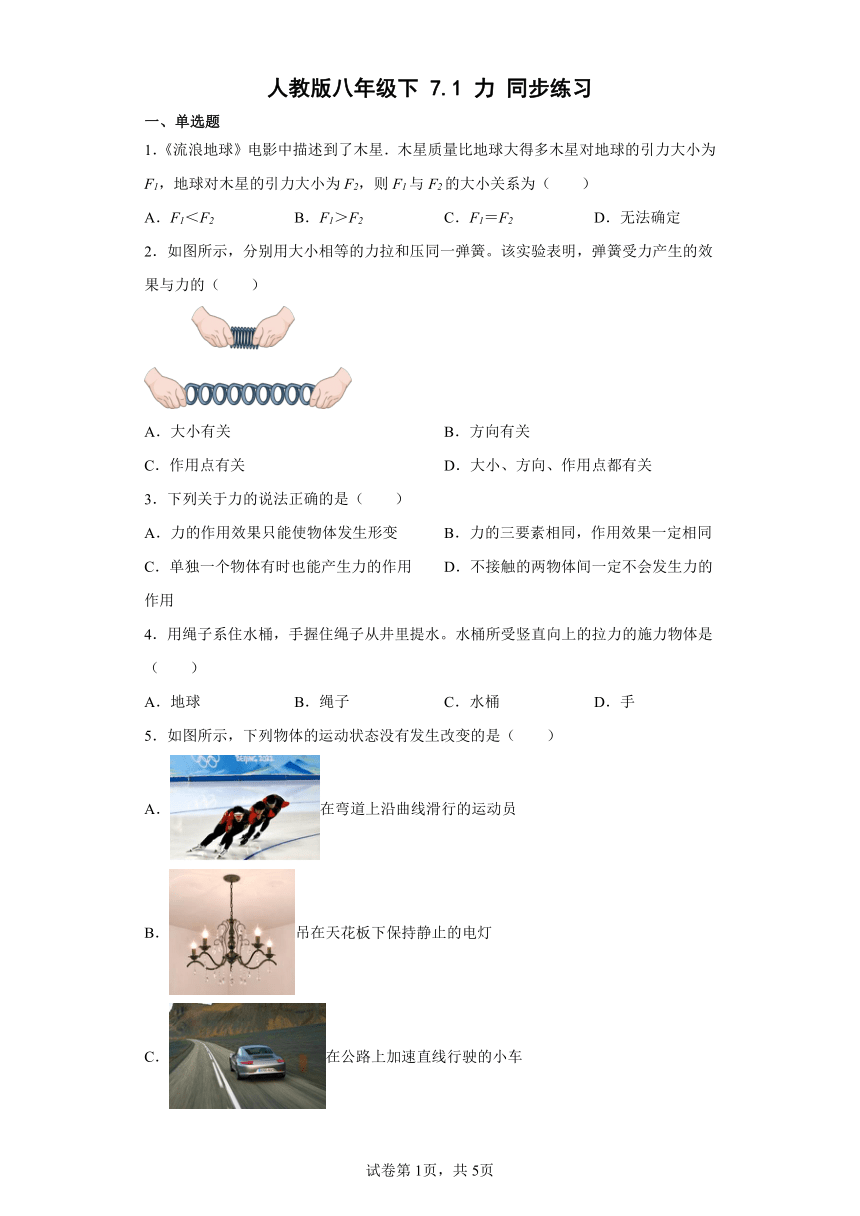

人教版八年级下 7.1 力 同步练习
一、单选题
1．《流浪地球》电影中描述到了木星．木星质量比地球大得多木星对地球的引力大小为F1，地球对木星的引力大小为F2，则F1与F2的大小关系为（ ）
A．F1＜F2 B．F1＞F2 C．F1＝F2 D．无法确定
2．如图所示，分别用大小相等的力拉和压同一弹簧。该实验表明，弹簧受力产生的效果与力的（ ）
A．大小有关 B．方向有关
C．作用点有关 D．大小、方向、作用点都有关
3．下列关于力的说法正确的是（ ）
A．力的作用效果只能使物体发生形变 B．力的三要素相同，作用效果一定相同
C．单独一个物体有时也能产生力的作用 D．不接触的两物体间一定不会发生力的作用
4．用绳子系住水桶，手握住绳子从井里提水。水桶所受竖直向上的拉力的施力物体是（ ）
A．地球 B．绳子 C．水桶 D．手
5．如图所示，下列物体的运动状态没有发生改变的是（ ）
A．在弯道上沿曲线滑行的运动员
B．吊在天花板下保持静止的电灯
C．在公路上加速直线行驶的小车

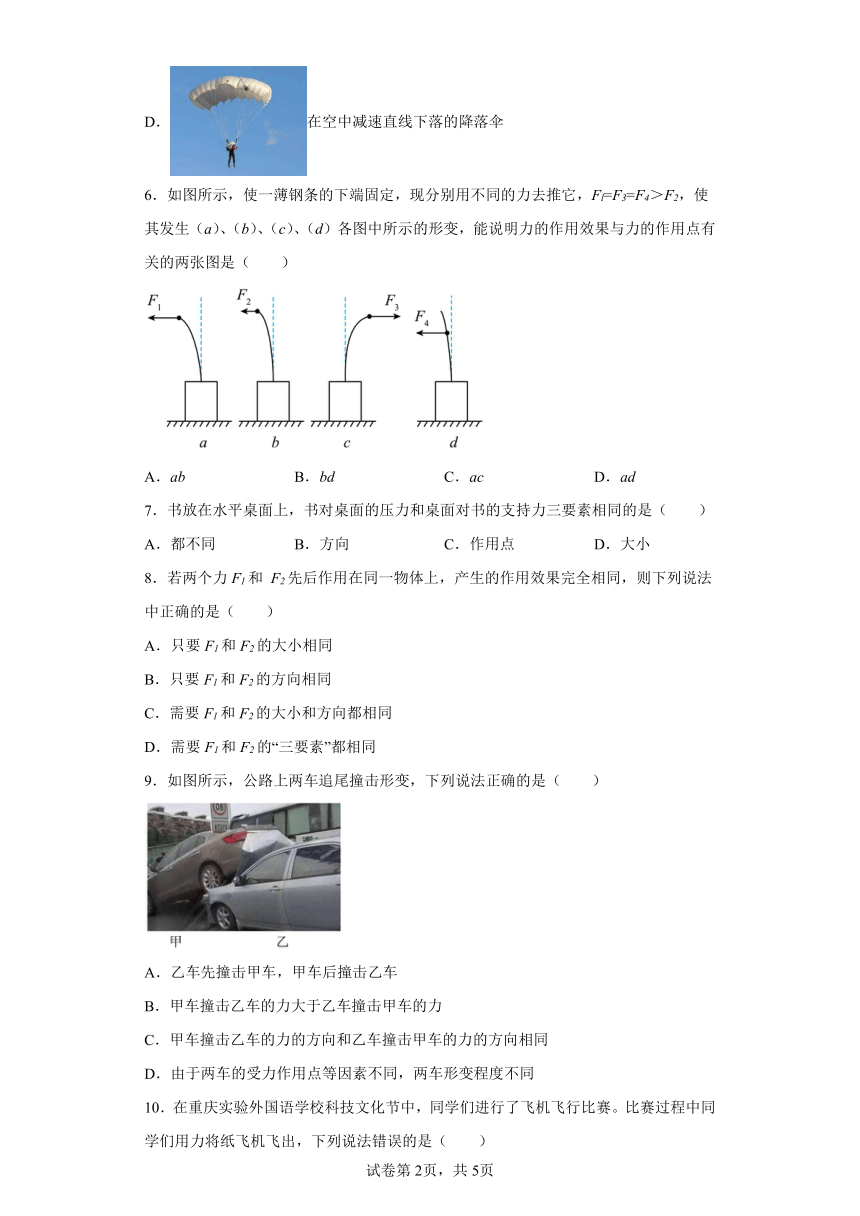

D．在空中减速直线下落的降落伞
6．如图所示，使一薄钢条的下端固定，现分别用不同的力去推它，Fl=F3=F4＞F2，使其发生（a）、（b）、（c）、（d）各图中所示的形变，能说明力的作用效果与力的作用点有关的两张图是（ ）
A．ab B．bd C．ac D．ad
7．书放在水平桌面上，书对桌面的压力和桌面对书的支持力三要素相同的是（ ）
A．都不同 B．方向 C．作用点 D．大小
8．若两个力F1和 F2先后作用在同一物体上，产生的作用效果完全相同，则下列说法中正确的是（ ）
A．只要F1和F2的大小相同
B．只要F1和F2的方向相同
C．需要F1和F2的大小和方向都相同
D．需要F1和F2的“三要素”都相同
9．如图所示，公路上两车追尾撞击形变，下列说法正确的是（ ）
A．乙车先撞击甲车，甲车后撞击乙车
B．甲车撞击乙车的力大于乙车撞击甲车的力
C．甲车撞击乙车的力的方向和乙车撞击甲车的力的方向相同
D．由于两车的受力作用点等因素不同，两车形变程度不同
10．在重庆实验外国语学校科技文化节中，同学们进行了飞机飞行比赛。比赛过程中同学们用力将纸飞机飞出，下列说法错误的是（ ）

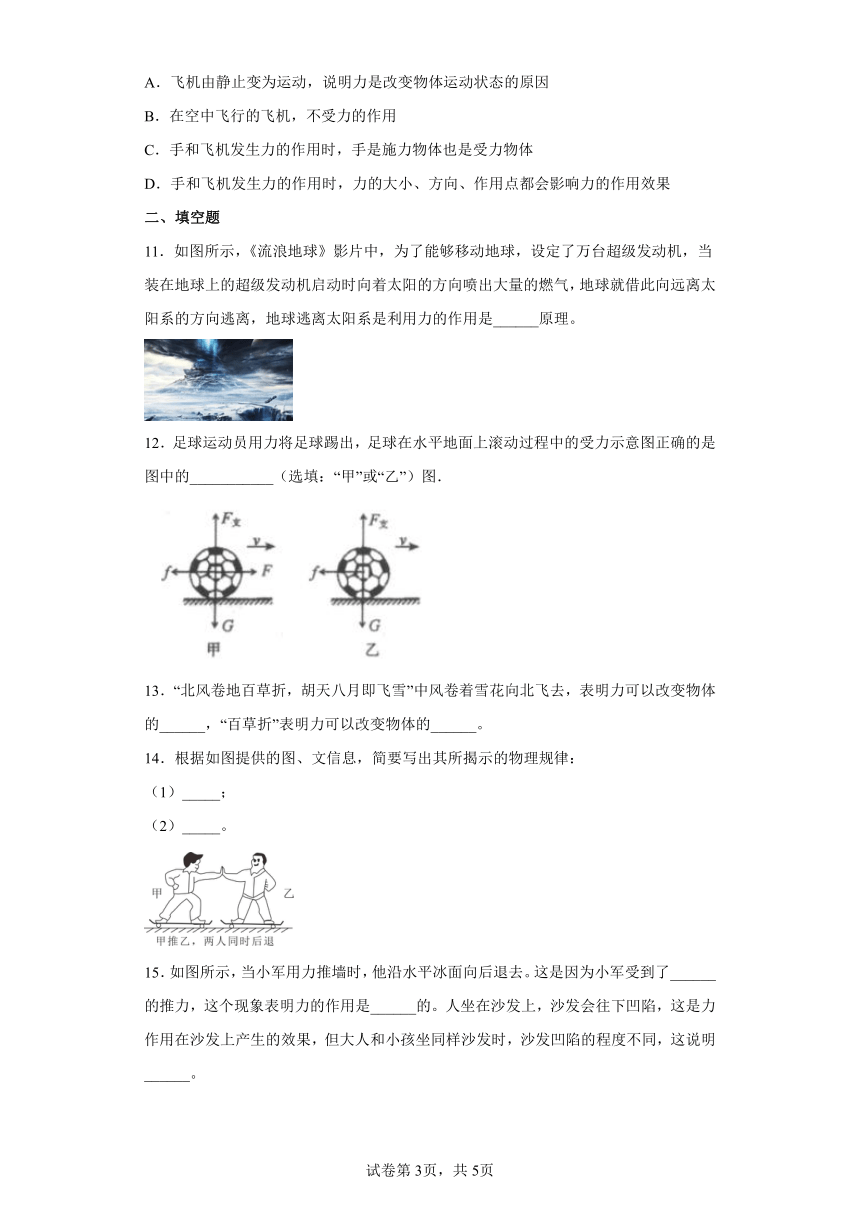

A．飞机由静止变为运动，说明力是改变物体运动状态的原因
B．在空中飞行的飞机，不受力的作用
C．手和飞机发生力的作用时，手是施力物体也是受力物体
D．手和飞机发生力的作用时，力的大小、方向、作用点都会影响力的作用效果
二、填空题
11．如图所示，《流浪地球》影片中，为了能够移动地球，设定了万台超级发动机，当装在地球上的超级发动机启动时向着太阳的方向喷出大量的燃气，地球就借此向远离太阳系的方向逃离，地球逃离太阳系是利用力的作用是______原理。
12．足球运动员用力将足球踢出，足球在水平地面上滚动过程中的受力示意图正确的是图中的___________（选填：“甲”或“乙”）图．
13．“北风卷地百草折，胡天八月即飞雪”中风卷着雪花向北飞去，表明力可以改变物体的______，“百草折”表明力可以改变物体的______。
14．根据如图提供的图、文信息，简要写出其所揭示的物理规律：
（1）_____；
（2）_____。
15．如图所示，当小军用力推墙时，他沿水平冰面向后退去。这是因为小军受到了______的推力，这个现象表明力的作用是______的。人坐在沙发上，沙发会往下凹陷，这是力作用在沙发上产生的效果，但大人和小孩坐同样沙发时，沙发凹陷的程度不同，这说明______。

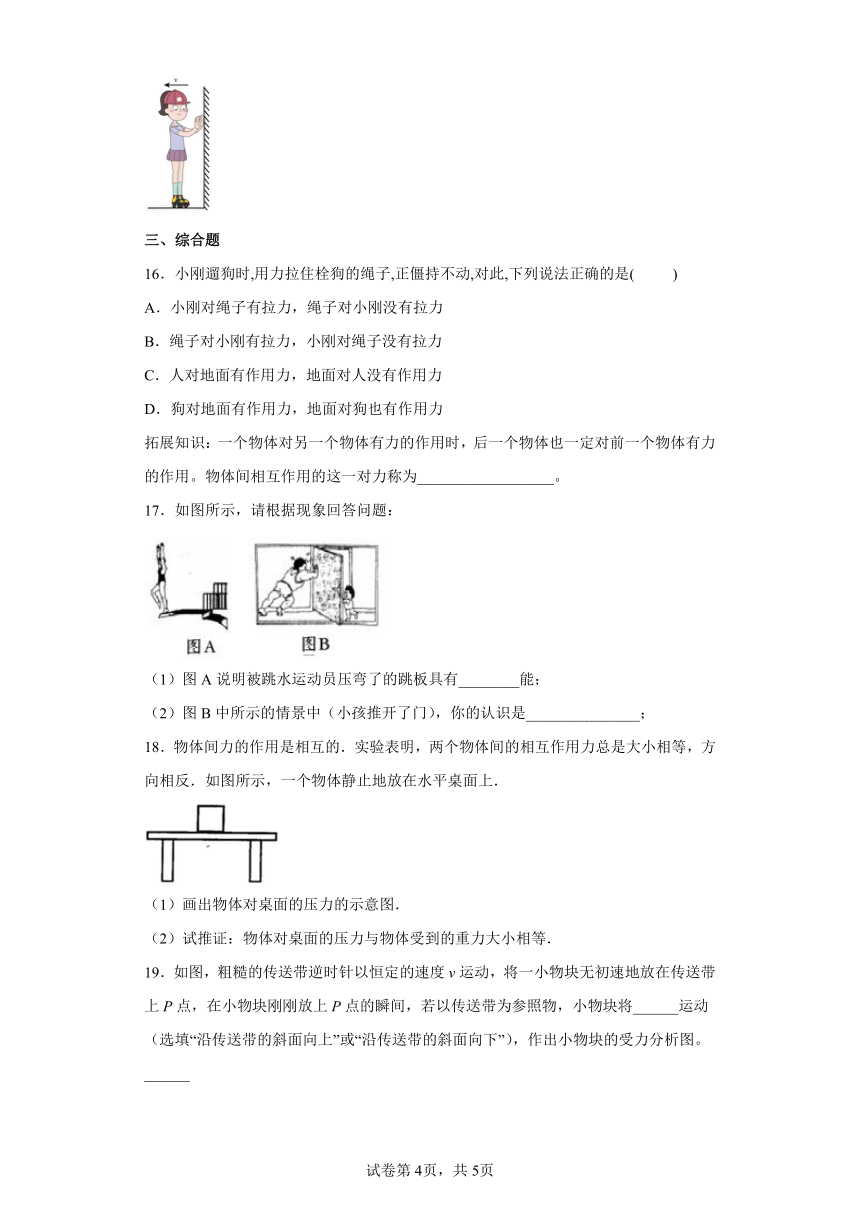

三、综合题
16．小刚遛狗时,用力拉住栓狗的绳子,正僵持不动,对此,下列说法正确的是( )
A．小刚对绳子有拉力，绳子对小刚没有拉力
B．绳子对小刚有拉力，小刚对绳子没有拉力
C．人对地面有作用力，地面对人没有作用力
D．狗对地面有作用力，地面对狗也有作用力
拓展知识：一个物体对另一个物体有力的作用时，后一个物体也一定对前一个物体有力的作用。物体间相互作用的这一对力称为__________________。
17．如图所示，请根据现象回答问题：
（1）图A说明被跳水运动员压弯了的跳板具有________能；
（2）图B中所示的情景中（小孩推开了门），你的认识是_______________；
18．物体间力的作用是相互的．实验表明，两个物体间的相互作用力总是大小相等，方向相反．如图所示，一个物体静止地放在水平桌面上．
（1）画出物体对桌面的压力的示意图．
（2）试推证：物体对桌面的压力与物体受到的重力大小相等．

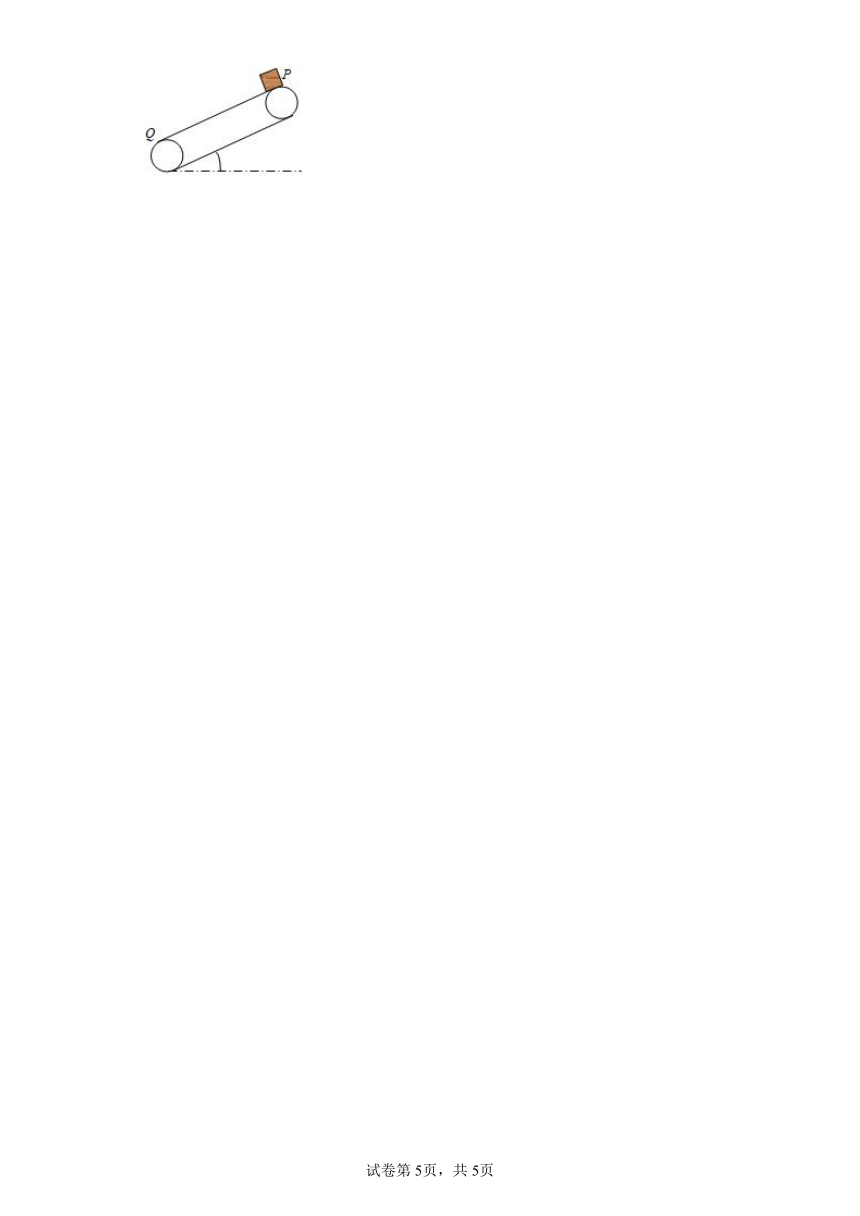

19．如图，粗糙的传送带逆时针以恒定的速度v运动，将一小物块无初速地放在传送带上P点，在小物块刚刚放上P点的瞬间，若以传送带为参照物，小物块将______运动（选填“沿传送带的斜面向上”或“沿传送带的斜面向下”），作出小物块的受力分析图。______
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【详解】
由于物体间力的作用是相互的，相互作用的两个力大小相等，方向相反，作用在一条直线上．由于木星对地球的引力和地球对木星的引力是相互作用力，所以，大小相等，即F1＝F2，故C正确．
2．B
【解析】
【分析】
【详解】
力的大小、方向和作用点都会对力的作用效果产生影响，当拉和压同一弹簧时，弹簧被拉伸或压缩，说明受力方向不同，产生的效果不同，因此弹簧受力产生的效果与力的方向有关。
故B符合题意，ACD不符合题意。
故选B。
3．B
【解析】
【详解】
A．力的作用效果能使物体发生形变，也能改变物体的运动状态，故A错误；
B．力的大小、方向、作用点都相同，则力的作用效果一定相同，故B正确；
C．力是物体与物体间的相互作用，单独的一个物体不能产生力的作用，故C错误；
D．两块不接触的磁铁间有磁力作用，故D错误。
故选B。
4．B
【解析】
【详解】
手握住绳子从井里提水，水桶受到竖直向下的重力作用，施力物体是地球，同时受到竖直向上的拉力作用，施力物体是绳子。
故选B。
5．B
【解析】
【详解】
物体速度大小改变或运动方向发生改变，都叫运动状态的改变。物体处于静止状态或匀速直线运动，运动状态没有改变。
A．在弯道上沿曲线滑行的运动员，运动员运动方向改变，故A不符合题意；
B．吊在天花板下保持静止的电灯，物体的运动状态没有改变，故B符合题意；
C．在公路上加速直线行驶的小车，其速度大小发生改变，故C不符合题意；
D．在空中减速直线下落的降落伞，物体的速度大小发生改变，故D不符合题意。
故选B。
6．D
【解析】
【详解】
力的作用效果与力的大小、方向、作用点有关，要说明力的作用效果与力的作用点有关，应保证力的大小和方向相同，改变作用点比较作用效果，由图可知，ad两图中，F1和F4两个力的大小和方向相同，作用点不同，所以能说明力的作用效果与力的作用点有关的两张图是ad。
故选D。
7．D
【解析】
【详解】
书对桌面的压力和桌面对书的支持力是一对相互作用力。所以两者大小相等、方向相反，作用点分别在桌面和书上。故ABC不符合题意，D符合题意。
故选D。
8．D
【解析】
【详解】
A．F1 和F2 的大小相同，若F1 和F2的方向与作用点不同，产生的作用效果不完全相同，故A错误；
B．F1 和F2的方向相同，若F1 和F2的大小与作用点不同，产生的作用效果不完全相同，故B错误；
C．F1 和F2的大小和方向都相同，若F1 和 F2的作用点不同，产生的作用效果不完全相同，故C错误；
D．需要F1 和 F2 的“三要素”都相同，产生的作用效果完全相同，故D正确。
故选D。
9．D
【解析】
【详解】
A．甲车撞击乙车的力和乙车撞击甲车的力是一对作用力和反作用力，相互作用力同时产生，同时消失，故A错误；
B．相互作用力大小相等，所以甲车撞击乙车的力等于乙车撞击甲车的力，故B错误；
C．相互作用力大小相等、方向相反，所以甲车撞击乙车的力的方向和乙车撞击甲车的力的方向相反，故C错误；
D．力可以改变物体的形状。虽然甲车撞击乙车的力和乙车撞击甲车的力大小相等，但由于两车的受力作用点、两车的外壳硬度等因素不同，所以两车形变程度不同，故D正确。
故选D。
10．B
【解析】
【详解】
A．飞机在力的作用下，由静止变为运动，说明力是改变物体运动状态的原因，故A正确，不符合题意；
B．在空中飞行的飞机，受到重力和空气阻力的作用，故B错误，符合题意；
C．手和飞机发生力的作用时，手对飞机施加力的同时，手也会受到飞机施加的力的作用，手是施力物体也是受力物体，故C正确，不符合题意；
D．手和飞机发生力的作用时，力的大小、方向、作用点不同，都会使力的作用效果不同，故D正确，不符合题意。
故选B。
11．相互的
【解析】
【详解】
物体间力的作用是相互的，装在地球上的超级发动机启动时向着太阳的方向喷出大量的燃气，同时超级发动机受到一个反作用力，所以能推动地球逃离太阳系，故利用原理是力的作用是相互的。
12．乙
【解析】
【详解】
被踢出去的足球，与脚分离，在水平地面上向前滚动，受到重力、支持力和摩擦力的作用，故乙图正确．
13． 运动状态 形状
【解析】
【分析】
【详解】
[1][2]力的作用效果有：力可以改变物体的运动状态，力可以改变物体的形状。风卷着雪花向北飞去，雪花受到力的作用改变了运动状态，说明力可以改变物体的运动状态；“百草折”表明力改变了物体的形状。
14． 力能改变物体的运动状态 力的作用是相互的
【解析】
【详解】
（1）[1]由图示知，甲推乙，甲对乙有力的作用，乙受到力的作用由静止向后退，这说明力能改变物体的状态。
（2）[2]甲推乙，而甲也向后退，是因为甲推乙的同时，也受到乙的推力，这说明力的作用是相互的。
15． 墙 相互 力的大小影响力的作用效果
【解析】
【详解】
（1）[1][2]当小军用力推墙时，会感到墙在推他，他沿水平冰面向后退去。因为手给墙施力的同时，手也受到墙的力；这表明，物体间力的作用是相互的。
（2）[3]大人受重力大，对沙发的压力也大；小孩受重力小，对沙发的压力也小。大人和小孩坐同样沙发时，沙发的凹陷程度不同，说明力的作用效果和力的大小有关。
16． D 作用力和反作用力
【解析】
【详解】
[1]小刚遛狗，小刚的手拉了绳子，绳子拴了狗，从狗的角度看，狗拉了绳子，绳子拉了小刚的手，所以绳子和小刚间有相互作用力，狗和绳子间也有相互作用力，人与宠物都站在地面上，对地都有压力，同时地面对他们也有支持力，故选D。
[2]狗对地面有压力作用，地面对狗有支持力作用，这两个力大小相等，方向相反，作用在不同物体上，是作用力和反作用力的关系。
17． 弹性势能 力的作用效果与作用点有关
【解析】
【详解】
图A中跳板发生弹性形变，具有弹性势能．
图B中所示的情景中（小孩推开了门），两个人力的大小不同，作用点不同，体现了力的作用效果与作用点有关．
18．（1）（2）见解析
【解析】
【详解】
（1）物体对桌面的压力F的作用点在接触面，方向是垂直桌面向下，如图：
（2）证明：放在水平桌面上的物体受到的重力和支持力，由于物体静止（即处于平衡状态），所以，受到的是一对平衡力，即大小相等；又因为支持力和压力是一对相互作用力，即桌面对物体的支持力和物体对桌面的压力大小相等；所以物体对桌面的压力和物体受到的重力大小相等．
19． 沿传送带的斜面向上
【解析】
【详解】
[1][2]传送带逆时针转动，将一小物块无初速地放在传送带上P点的瞬间，物块相对传送带沿传送带的斜面向上运动；物块受到竖直向下的重力，垂直于斜面向上的支持力；因物块相对于传送带向上运动，所以物块受到沿斜面向下的摩擦力，作用点可都画在物块的重心上，由此画出物块的受力示意图如图所示：
答案第1页，共2页
答案第1页，共2页
