人教版九年级全一册第十九章生活用电单元练习（有解析）

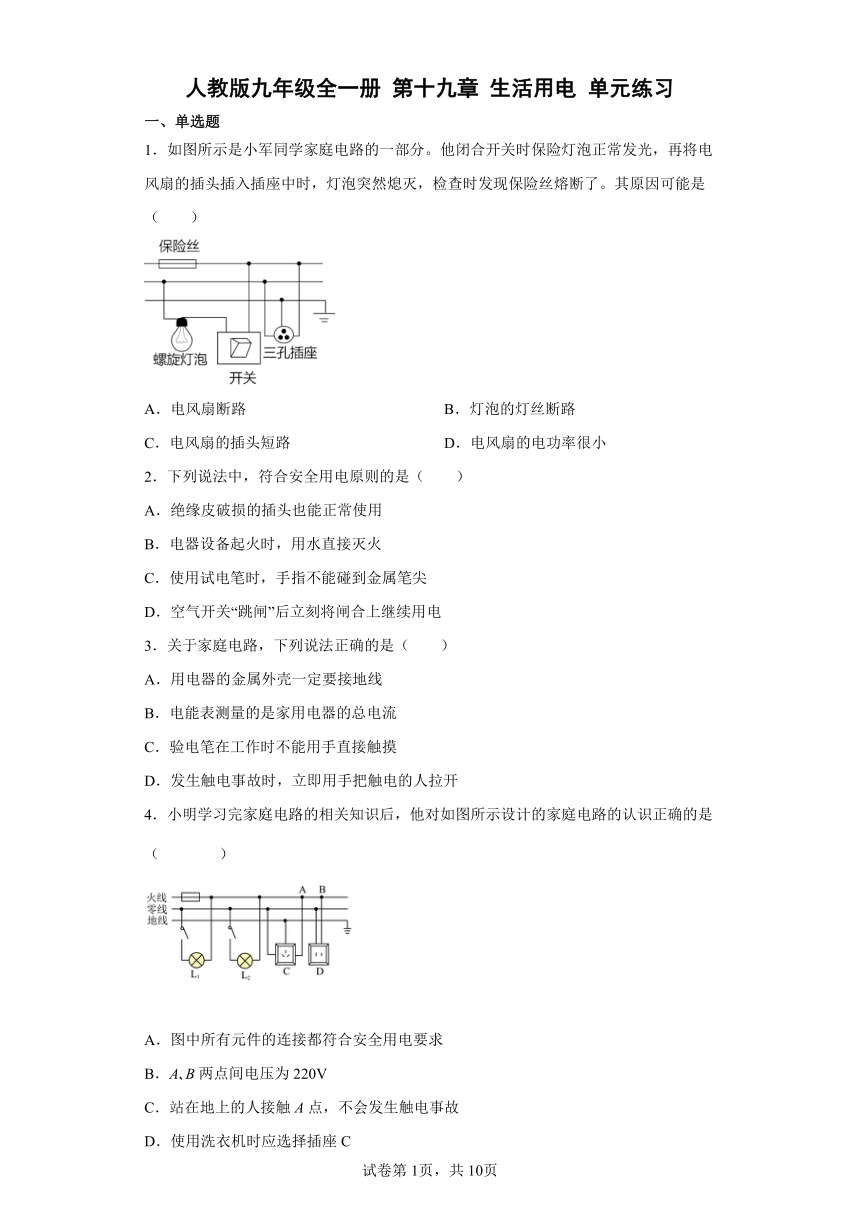

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
2．下列说法中，符合安全用电原则的是（　　）
A．绝缘皮破损的插头也能正常使用
B．电器设备起火时，用水直接灭火
C．使用试电笔时，手指不能碰到金属笔尖
D．空气开关“跳闸”后立刻将闸合上继续用电
3．关于家庭电路，下列说法正确的是（　　）
A．用电器的金属外壳一定要接地线
B．电能表测量的是家用电器的总电流
C．验电笔在工作时不能用手直接触摸
D．发生触电事故时，立即用手把触电的人拉开
4．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（ ）
A．图中所有元件的连接都符合安全用电要求
B．A B两点间电压为220V
C．站在地上的人接触A点，不会发生触电事故
D．使用洗衣机时应选择插座C

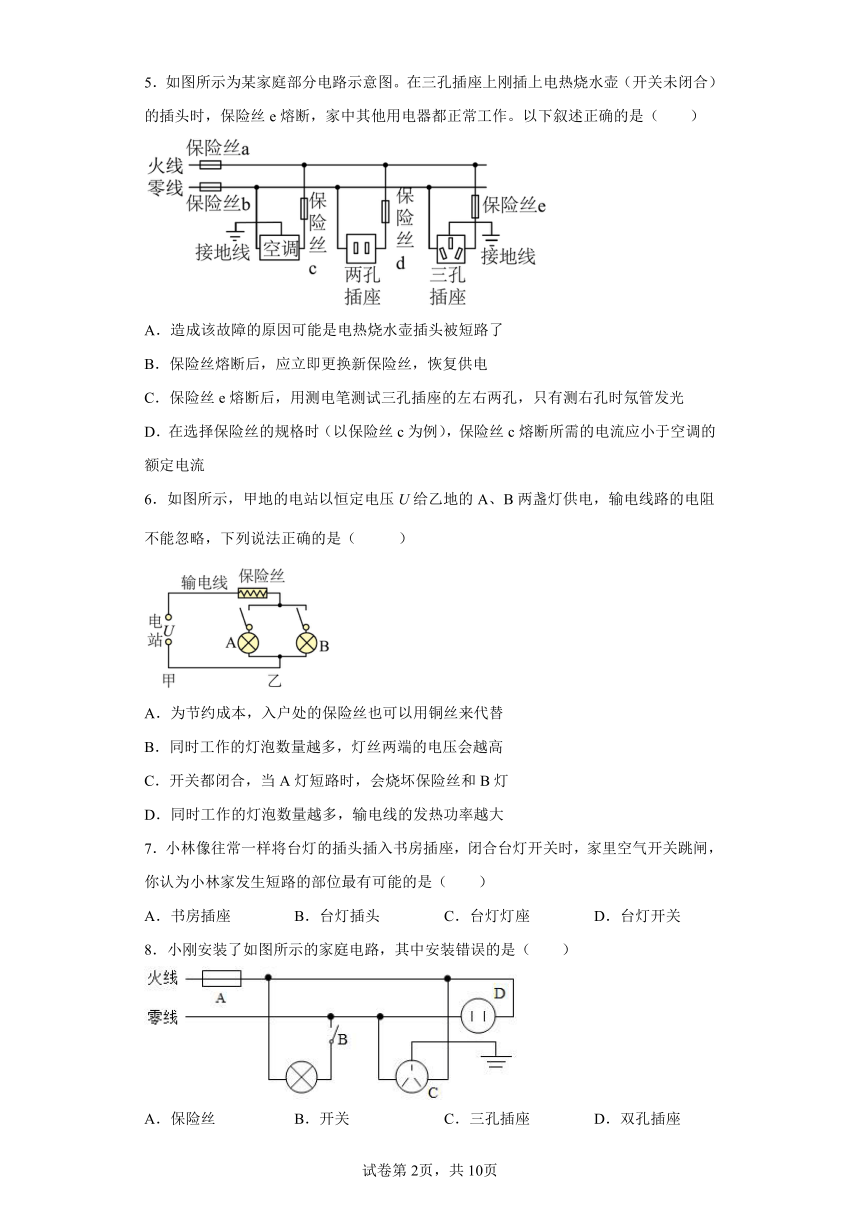

5．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）
A．造成该故障的原因可能是电热烧水壶插头被短路了
B．保险丝熔断后，应立即更换新保险丝，恢复供电
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
6．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
7．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
8．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
9．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
10．有关家庭电路和安全用电，下列说法正确的是（　　）
A．可以直接用手去拉触电的人 B．家庭电路中各用电器是串联的
C．有金属外壳的用电器应使用三孔插座 D．开关应与所控制的用电器并联
11．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔
12．下列有关家庭电路的说法中正确的是（ ）
A．空气开关跳闸时，一定是某处出现了短路
B．电灯开关应串接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率
13．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火
B．电线上晾衣物
C．照明电路的安装方式
D．大功率家用电器同时使用

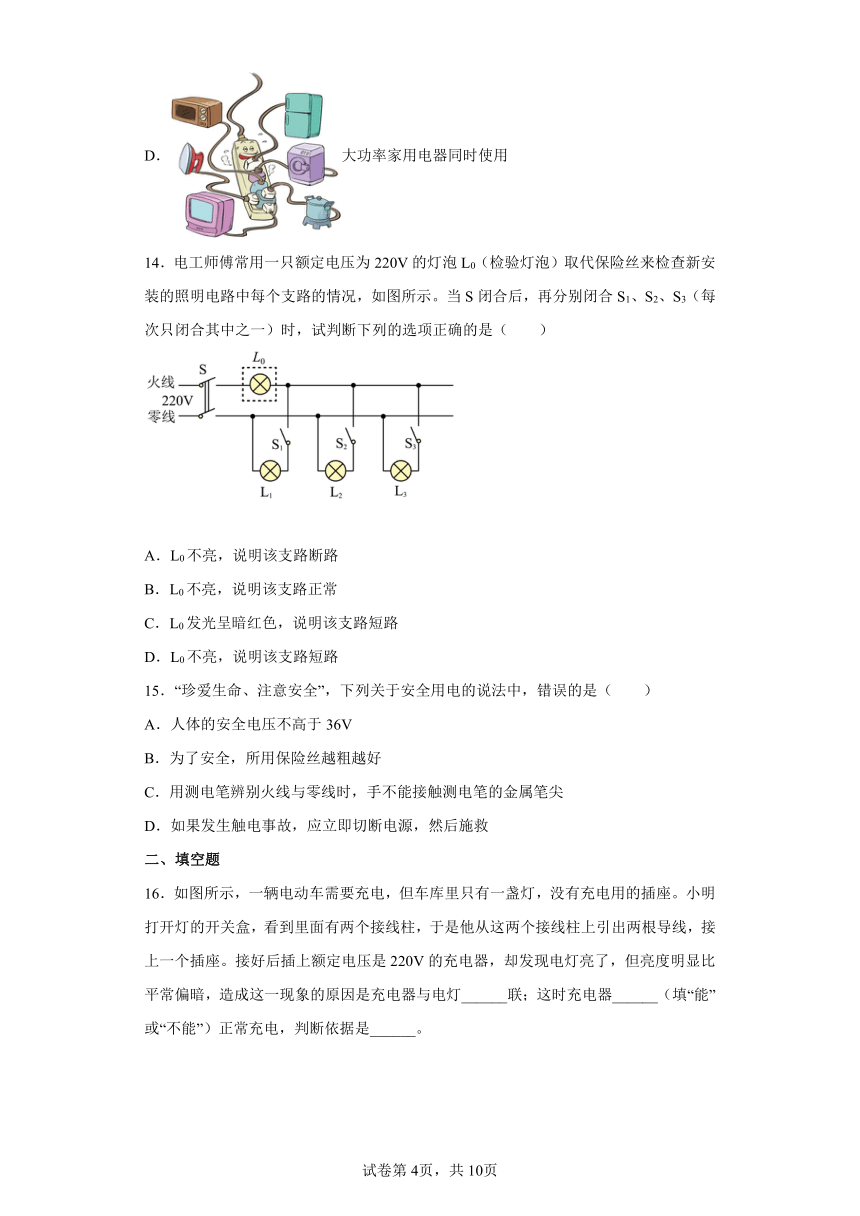

14．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（　　）
A．L0不亮，说明该支路断路
B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路
15．“珍爱生命、注意安全”，下列关于安全用电的说法中，错误的是（　　）
A．人体的安全电压不高于36V
B．为了安全，所用保险丝越粗越好
C．用测电笔辨别火线与零线时，手不能接触测电笔的金属笔尖
D．如果发生触电事故，应立即切断电源，然后施救
二、填空题

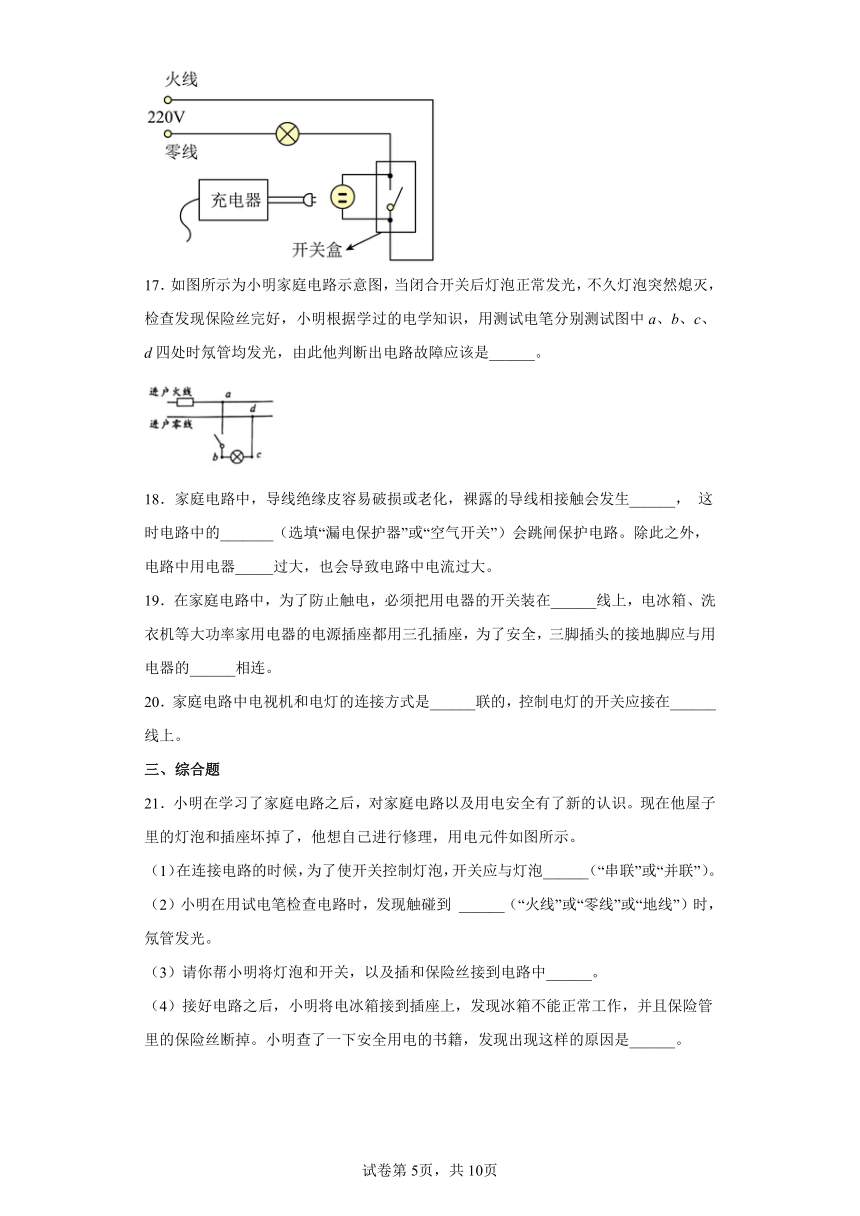

16．如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。
17．如图所示为小明家庭电路示意图，当闭合开关后灯泡正常发光，不久灯泡突然熄灭，检查发现保险丝完好，小明根据学过的电学知识，用测试电笔分别测试图中a、b、c、d四处时氖管均发光，由此他判断出电路故障应该是______。
18．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生______， 这时电路中的_______（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器_____过大，也会导致电路中电流过大。
19．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
20．家庭电路中电视机和电灯的连接方式是______联的，控制电灯的开关应接在______线上。
三、综合题
21．小明在学习了家庭电路之后，对家庭电路以及用电安全有了新的认识。现在他屋子里的灯泡和插座坏掉了，他想自己进行修理，用电元件如图所示。
（1）在连接电路的时候，为了使开关控制灯泡，开关应与灯泡______（“串联”或“并联”）。
（2）小明在用试电笔检查电路时，发现触碰到 ______（“火线”或“零线”或“地线”）时，氖管发光。
（3）请你帮小明将灯泡和开关，以及插和保险丝接到电路中______。
（4）接好电路之后，小明将电冰箱接到插座上，发现冰箱不能正常工作，并且保险管里的保险丝断掉。小明查了一下安全用电的书籍，发现出现这样的原因是______。
22．阅读短文，回答问题．
智能洁具
智能洁具（智能马桶、全自动洗碗机、智能浴缸等），具有温水洗净、暖风烘干、杀菌等功能，已进入百姓家庭．
某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲，连接洁具的火线与零线穿过环形铁芯，正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S切断电源．
这种洁具装有红外线感应装置，当人靠近时，感应装置自动升起洁具盖子；启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗，喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；清洗结束，暖风烘干机自动开启烘干功能．表一为该洁具的部分参数，表二为水泵的性能测试参数（表中流量指单位时间内水泵抽送水的体积；扬程指水泵能将水提升的高度）．
表一
额定电压 220V 清洗喷水量 0.8L/min～1.2L/min
烘干机额定功率 180W 加热器额定功率 2100W
表二
流量Q/（×10﹣4m3 s﹣1） 0.5 0.6 0.8 1.0 1.2
扬程H/m 1.25 1.80 5.00 7.20
（1）该智能洁具应选用________线插头．当图甲电磁铁线圈中电流从a流向b时，电磁铁下端是________极．
（2）下列说法正确的是______ ．
A．红外线感应装置利用超声波进行工作
B．暖风烘干是靠增大面积来加快水的汽化
C．纳米银是银分子，喷水杆材料具有良好的导电性
D．漏电保护装置内的火线与零线短路时，开关S不会被吸起
（3）洁具正常工作，按最大喷水量用设定为38℃的温水清洗，加热器的效率为________ %；清洗结束，暖风烘干机工作40s，消耗的电能会使标有“3000imp/（kW h）”的电能表指示灯闪烁________次．[水的比热容c=4.2×103J/（kg ℃），室温为18℃]
（4）分析表二数据可得，当该水泵的流量为0.8×10﹣4m3/s时，其扬程为________ m；当水泵的流量为1.0×10﹣4m3/s时，输出的水达到对应的扬程，此过程中水泵克服水重力做功的功率P=________W．（g取10N/kg）
（5）图乙为洁具的温控装置原理图．R1是滑动变阻器，R2是热敏电阻，其阻值温度升高而减小．当R1两端电压U1增大到一定值时，控制电路将切断加热电路实现对水温的控制．
①适当________（填“增大”或“减小”）电源电压，可使控制水温的预设值升高；
②电源电压设定为10V，当R1接入电路的阻值为6Ω时，R2的电功率为4W，此时加热电路恰好被切断．若预设的水温相对较高，则控制电压U1是________ V．
23．如图1所示是某电热器的工作原理图，工作电压220V，R1、R2是发热电阻，且R1=R2，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多档位工作的要求。旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图1中位置S时，金属滑片将①②两触点同时与右边缘金属板接通。
（1）请你为这台电热器配备一个三脚插头，如图2所示，应该将电路图中的火线接到插头______，地线接到插头______（均选填“G”“L”或“N”）脚。小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在图1中A、B、C、D、E中的______点处；
（2） 旋钮开关旋到位置S时的电功率为1000W，则R2=______Ω；
（3） 当旋钮开关旋到位置T时，电热器处于______（选填“高温档”或“低温档”）档，通电1min产生的热量是______J；
（4） 某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算确定应选横截面积为______mm2的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则。
导线规格
导线横截面积S/mm2 0.5 1 1.5 2.5
安全载流量I/A 4 8 12 20
24．如图所示为家庭电路的基本组成，A、B两个方框位置的两个电路元件分别是电能表和总开关
（1）在两个方框位置安装总开关的是_____（选填“A”、“B”）
（2）图中的三孔插座已经按安全用电要求接线，请将图中灯泡和二孔插座按安全用电要求连入电路，要求开关只控制灯泡，且电路能正常工作。
( )
25．读数与作图
(1)如图所示，体温计示数是 ____ ℃。
(2)插座和电灯（带开关）是组成家庭电路的常用器件，如图所示，请你用笔画线代替导线将它们分别正确地接入电路中。 _______
26．远距离传输
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢？发电厂输出的电功率是一定的，它决定于发电机组的发电能力。根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压。但也不能随意提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高。
绝缘子（如图）是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成。
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。到达用户处再用降压变压器逐级降低电压。
　　 　　
（1）减小输电线上电能损失的方法有______；
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间
（2）绝缘子无需具备的特性是______；
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好
（3）若输电电压提高2倍，则线路上的功率损耗将降为原来的______；
（4）“高压”输电通过降压变压器逐级降低电压，到达我们家庭后的电压就对人体安全了，这句话是______（正确/错误）得，因为______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【解析】
【分析】
【详解】
家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故C符合题意，ABD不符合题意。
故选C。
2．C
【解析】
【详解】
A．使用绝缘皮破损的插头，容易使得人碰到火线，故容易发生触电事故，故A不符合题意；
B．生活用水是导体，电器设备起火，不能用水直接灭火，容易引起触电或短路，故B不符合题意；
C．使用试电笔去辨别火线与零线时，要用手接触笔尾金属体，用笔尖接触被测的导线，决不能用手直接去接触笔尖，故C符合题意；
D．空气开关跳闸，原因是电路有短路或用电器总功率过大，应先检修，检查没有问题后再使空气开关复位，故D不符合题意。
故选C。
3．A
【解析】
【详解】
A．带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故A正确；
B．电能表测量的是家用电器消耗的总电能，故B错误；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．发生触电事故时，首先要切断电源，再施救，不能直接用手把触电的人拉开，故D错误。
故选A。
4．D
【解析】
【详解】
A．图示中，开关应接在灯泡与火线之间，开关断开时，才能切断火线与灯泡的连接，三孔插座的左孔接零线，右孔接火线，上面的孔与地线相连，二孔插座的左孔接零线，右孔接火线，所以小灯泡与开关的连接错误，故A错误；
B．A、B两点都在火线上，则此两点间没有电压，故B错误；
C．站在地上的人接触A点，即人与火线直接接触，那么有电流通过人体再流向大地，所以会发生触电事故，故C错误；
D．若洗衣机发生漏电故障，为了让洗衣机外壳上的电及时导走，避免人触电，应选择C插座，因为C插座的上孔与大地相连，能及时把电导走，故D正确。
故选D。
5．A
【解析】
【分析】
【详解】
A．在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，开关未闭合，保险丝e熔断，说明电路出现了短路现象，即插头短路，故A正确；
B．保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；
C．保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；
D．为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。
故选A。
6．D
【解析】
【详解】
A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故D正确。
故选D。
7．C
【解析】
【分析】
【详解】
A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
8．B
【解析】
【详解】
A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
9．A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
10．C
【解析】
【详解】
A．人是导体，不能用手拉触电的人，故A错误；
B．家庭电路中各用电器是并联的，独立工作，互不影响，故B错误；
C．有金属外壳的用电器为了防止触电，需要使用三孔插座，故C正确；
D．开关应与所控制的用电器串联，故D错误。
故选C。
11．A
【解析】
【详解】
家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。
12．B
【解析】
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故A错误；
B．电灯开关应串接在火线与电灯之间，断开开关时，能切断火线，操作更安全，故B正确；
C．家庭电路中的各用电器可独立工作、互不影响，都是并联的，故C错误；
D．电能表是测量家庭电路中用电器消耗电能的仪表，故D错误。
故选B。
13．A
【解析】
【详解】
A．电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合题意；
B．湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合题意；
C．在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合题意；
D．很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合题意。
故选A。
14．A
【解析】
【详解】
检验灯安在保险丝处后，当只有一个开关闭合时，若该支路灯正常，则检验灯与支路灯串联，得到的电压小于200V，实际功率小于额定功率，发暗红色光，若支路灯短路，则检验灯得到额定电压，正常发光，若支路断路，则检验灯不亮；
ABD．由于L0不亮，说明该支路不能形成通路，发生了断路，故A正确，BD错误；
C．由于L0发光呈暗红色，说明检验灯得到的电压小于220V，该支路是正常，故C错误。
故选A。
15．B
【解析】
【详解】
A．对人体的安全电压不高于36V，高于此电压则可能发生触电事故，故A正确，不符合题意；
B．为了安全，应选择合适的保险丝，保险丝越粗，允许通过的电流越大，过粗的保险丝在电流总电流过大时不能起到保护作用，故B错误，符合题意；
C．使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，否则容易造成误判；但不能用手接触试电笔前端的金属体，否则会造成触电事故，故C正确，不符合题意；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故D正确，不符合题意。
故选B。
16． 串联 不能 此时的电压小于额定电压
【解析】
【详解】
[1]接好后插上额定电压是220V的充电器，此时电流从火线出发经过充电器、灯泡回到零线，只有一条电流路径，故是串联。
[2][3]由于充电器与灯泡串联，总电压是220V，电灯泡分担一部分的电压，故充电器的电压小于额定电压，不能正常工作。
17．进户线零线断路
【解析】
【详解】
当闭合开关后灯泡正常发光，不久灯泡突然熄灭，检查发现保险丝完好，说明火线没有断路，用测电笔分别测试图中的a、b、c、d四点时氖管均发光，说明这四点都直接或间接与火线相连，可能进户线零线断路。
18． 短路 空气开关 功率
【解析】
【详解】
[1] 导线绝缘皮容易破损或老化，裸露的导线相接触导致零线和火线直接接触而导致短路的现象。
[2]电路发生短路时，当电路中的电流过大，空气开关自动断开，起到保护电路的作用。
[3]由公式P=UI可知，电路中同时使用的用电器总功率过大时，也会导致电路中电流过大。
19． 火 金属外壳
【解析】
【详解】
[1]用电器的开关要装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
[2]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
20． 并 火
【解析】
【详解】
[1]电路连接方式特点知，并联电路中各支路中各用电器能单独工作，但在串联电路中电流路径只有一条，各用电器不能单独工作。家庭电路中电视机和电灯可以单独工作，故家庭电路中电视机和电灯的连接方式是并联的。
[2]为确保断电后，灯泡上不带电，控制电灯的开关应接在火线上。
21． 串联 火线 见解析 短路或用电器总功率过大
【解析】
【详解】
（1）[1]在连接电路的时候，为了使开关控制灯泡，开关应与灯泡串联在电路中，且开关在灯泡与火线之间。
（2）[2]用试电笔检查电路时，当试电笔触碰到火线时，氖管会发光，有电流经过氖管，氖管就发光。
（3）[3]灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔通过保险丝接火线，如图所示：
（4）[4]保险管里的保险丝断掉，说明电路中的电流过大，出现这样的原因可能是发生了短路现象，也可能是总功率过大。
22． 两 N D 80 6 3.2 5 减小 6
【解析】
【分析】
（1）根据智能洁具的外壳不是金属的可确定答案，根据右手螺旋定则可知电磁铁的磁极；
（2）①红外线的主要应用有：红外线照相、红外线夜视仪、红外线加热、红外线摇控等．
②影响蒸发快慢的因素有：液体的温度、液体的表面积、液体上方的空气流动速度；
③喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；
④根据智能洁具的工作原理分析．
（3）根据清洗喷水量可知水的体积，利用密度公式可求水的质量，利用Q＝cm△t可求得水吸收的热量，利用P＝可求消耗的电能，然后利用η＝
可求得加热器的效率，已知电能表的参数“3000imp/（kW h）”，然后可求闪烁的次数．
（4）根据流量为0.6×10-4m3 s-1和0.8×10-4m3 s-1时的杨程，可得出流量增大和杨程增大的关系，然后可求得该水泵的流量为1.0×10-4m3/s时，其扬程为5m；根据密度公式变形求得水的质量，然后利用G＝mg可求得其重力，再利用W＝Gh可求得其重力做功，利用P＝
可求功率；
（5）当滑动变阻器的阻值一定时，热敏电阻越小，则电源电压需减小．
根据欧姆定律和串联电路的电压特点，利用P＝UI可求得U1，然后根据题意由于要使得水温度较高，则R2的电阻较小，电路中的电流较大，则必须使得U1较大．
【详解】
（1）由甲图可知，智能洁具的外壳不是金属的，所以不需要用三线插头，选两线插头即可；
当图甲电磁铁线圈中电流从a流向b时，由右手沿着电流方向抓住螺线管，则大拇指朝下，即螺线管下端为N极，上端为S极，
（2）A、红外线感应水龙头是通过红外线反射原理，故A错误；
B、暖风烘干，有热风吹，使水的温度升高，水上方的空气流动速度增大，从而加快了水的蒸发，很快变干，故B错误．
C、银具有良好的导电性，纳米银（直径为纳米级的银单质）材料，杀菌效果好，不是银分子，故不具有良好的导电性，故C错误；
D、漏电保护装置是在火线和零线中电流不等的情况下动作，因而短路时虽然电流很大，但是火线和零线的电流相等，不会动作，则开关S不会被吸起，故D正确．
（3）由，可得，每分钟喷出水的质量：m＝ρV＝1.0×103kg/m3×1.2×10-3m3＝1.2kg，
水吸收的热量：
Q＝cm△t＝4.2×103J/（kg ℃）×1.2kg×（38℃-18℃）＝1.008×105J，
由P＝，可得：
W电＝Pt＝2100W×60s＝1.26×105J，
加热效率：＝80;
由，可得，暖风烘干机工作40s，消耗的电能：
W＝t180W40s7200J＝0.002kWh，
电能表指示灯闪烁次数n＝0.002kW h×3000imp/（kW h）＝6，
（4）根据表格中的数据可知，当流量增大为2倍时，扬程增大为原来的4倍，说明扬程与流量的平方成正比，因而当流量为为0.8×10-4m3/s时，为1.2×10-4m3/s的，则扬程为7.20m＝3.2m，
由，可得当水泵的流量为1.0×10-4m3/s时，
每秒钟流过水的质量m′＝ρV＝1.0×103kg/m3×1.0×10-4m3＝0.1kg，
重力G＝m′g＝0.1kg×10N/kg＝1N，
当水泵的流量为1.0×10-4m3/s时，输出的水达到对应的扬程为5m，水泵做功W＝Fs＝Gh＝1N×5m＝5J，
则功率P＝＝5W,
（5）①当设定的温度升高时，则热敏电阻的阻值减小，要保持电阻R1的电压不变，则必须保持电路中的电流不变，因而必须减小电源电压；
②当R1＝6Ω时的电压U1，电路中的电流为，热敏电阻的电压U2＝U-U1＝10V-U1，
电功率P＝U2I，则有4W＝(10V，
解得U1＝4V或U1＝6V，由于要使得水温度较高，则R2的电阻较小，电路中的电流较大，则必须使得U1较大，设计为6V．
23． L G A 48.4 低温档 3×104 1
【解析】
【详解】
（1）[1][2]由图乙可知，G插头在上端，且较长，故G是接地线的，可防止因用电器外壳漏电而触电；L插头是接零线，N插头是接火线，三孔插头的接法是左零右火上接地。
[3]防止倾倒造成火灾，一定把“倾倒开关”接在火线上，在电热器倾倒时，能“切断”火线，所以倾倒开关接在A处。
（2）[4]由图甲可知，旋钮开关旋到位置S时，R1被短路，电路为R2的简单电路，由P=UI=U2R可得，R2的阻值
由R1=R2可得，R1的阻值也为48.4Ω。
（3）[5][6]当旋钮开关旋到位置T时，R1与R2串联，根据可得，电阻越大，功率越小，所以此时为低温档，因串联电路中总电阻等于各分电阻之和，所以，通电1min产生的热量
Q=W=U2(R1+R2)t=(220V)2×(48.4Ω+48.4Ω)×60s=3×104J
（4）[7]分析图甲可知，该电热器共有2个加热挡，且结合题意可知，其最大功率为1000W，由P=UI可知，电热器工作时的最大电流
由表可知，应选横截面积为1mm2的导线。
24． B
【解析】
【详解】
(1)[1]进户线进入用户，首先经过电能表，然后再接总开关，B是总开关；
(2)[2]由图可知，三孔插座的左孔与零线连接，所以下面的线是零线，上面的线是火线，两孔插座左零右火，零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的螺旋套，如图所示：
25． 37.7
【解析】
【详解】
(1)[1]从图中可以看到，体温计的分度值是0.1℃，水银柱停留在37℃右边第7个刻度，所以它的读数是37.7℃。
(2)[2]三孔插座的接法是左接零线，右接火线，中间接地线；火线要先接开关，才能再接灯泡，并且灯泡螺纹接零线，中间顶部金属接火线；根据上述，连接电路，如下图所示。
26． ABC D 错误 人体安全电压是不高于36V，家庭电路电压为220V，高于人体安全电压
【解析】
【详解】
（1）[1] 输电线上损失的电功率为ΔP=I2R，所以可以通过减小电流或者减小输电线电阻来减少输电线上损失的电能。
A．增大输电线的横截面积，可以减小电阻，故A符合题意；
B．远距离输电中，虽然导线很长，但是可以让输电线尽量走直线，尽量减小输电线的长度，减小输电线的电阻，故B符合题意；
C．发电厂输出的电功率是一定的，根据P=UI，若提高输电电压U，线路中的电流减小，故C符合题意；
D．输电线要长时间为居民供电，缩短供电时间不可取，故D不符合题意。
故选ABC。
（2）[2]A．绝缘子起支持和固定导线的作用，所以需要绝缘性好，输电线有重力，需要较高的机械强度才能起到固定和支撑导线作用，故A不符合题意；
B．输电线会一年四季都裸露在空气中，在高温天气和严寒的冬天都要能很好的固定和支撑导线，所以绝缘子还要有耐低温和耐高温的特性，故B不符合题意；
C．远距离输电线会长时间裸露在空气中，所以需要具有一定的耐腐蚀性能，故C不符合题意；
D．绝缘子主要是起支持和固定导线的作用，对透光性没有要求，故D符合题意。
故选D。
（3）[3]发电厂的输出功率一定，输电电压提高2倍，由P=UI可知输电电流减小 ，输电线上损失的电功率为
（4）[4][5] “高压”输电通过降压变压器逐级降低电压，到达家庭后的电压为220V，人体安全电压是不高于36V，家庭电路电压高于人体安全电压，家庭电路电压对人体是不安全的。
答案第1页，共2页
答案第1页，共2页
