人教版九年级物理 第19章 生活用电单元测试卷（有解析）

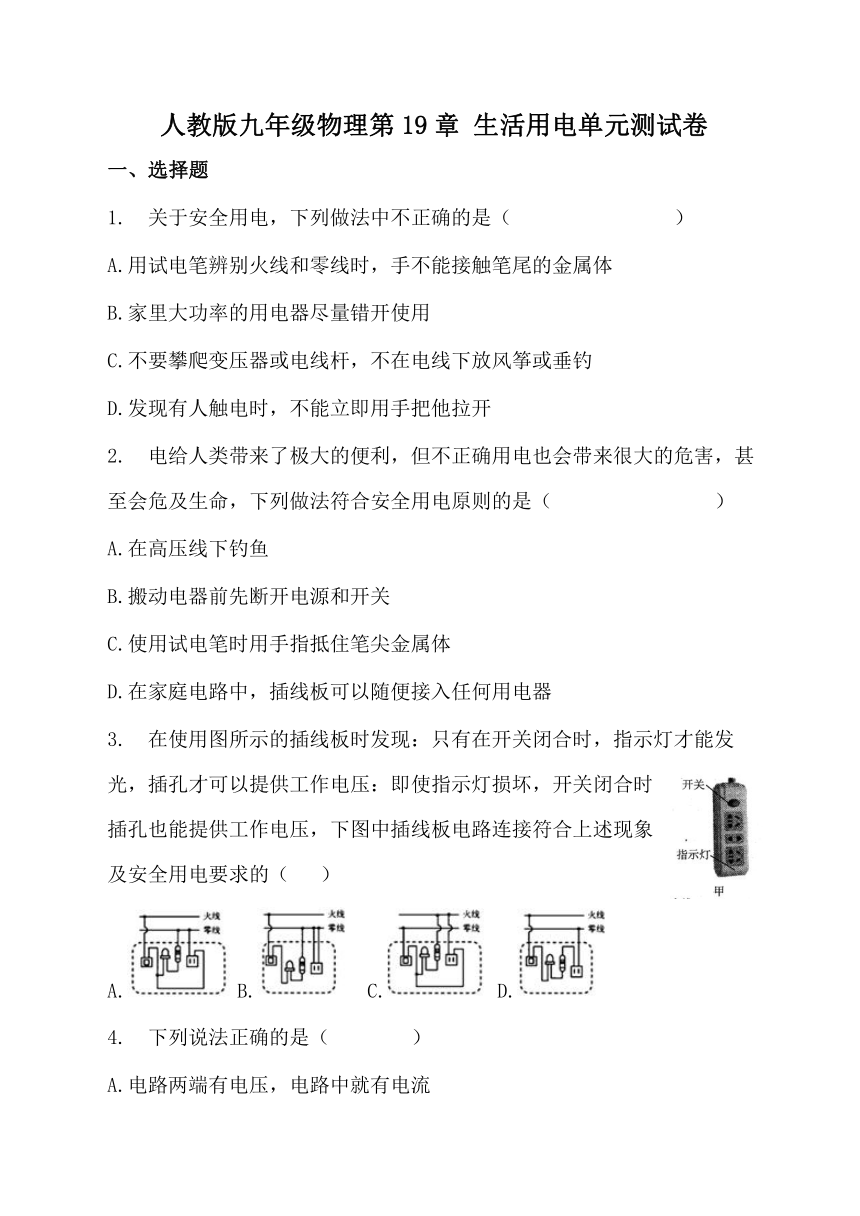

人教版九年级物理第19章 生活用电单元测试卷
一、选择题
1. 关于安全用电，下列做法中不正确的是（ ）
A.用试电笔辨别火线和零线时，手不能接触笔尾的金属体
B.家里大功率的用电器尽量错开使用
C.不要攀爬变压器或电线杆，不在电线下放风筝或垂钓
D.发现有人触电时，不能立即用手把他拉开
2. 电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，下列做法符合安全用电原则的是（ ）
A.在高压线下钓鱼
B.搬动电器前先断开电源和开关
C.使用试电笔时用手指抵住笔尖金属体
D.在家庭电路中，插线板可以随便接入任何用电器
3. 在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压，下图中插线板电路连接符合上述现象及安全用电要求的（ ）
A. B. C. D.
4. 下列说法正确的是（ ）
A.电路两端有电压，电路中就有电流
B.粗导线的电阻一定比细导线的电阻小
C.家庭电路中空气开关跳闸，一定是发生了短路
D.磁感线分布越密的地方，磁场越强

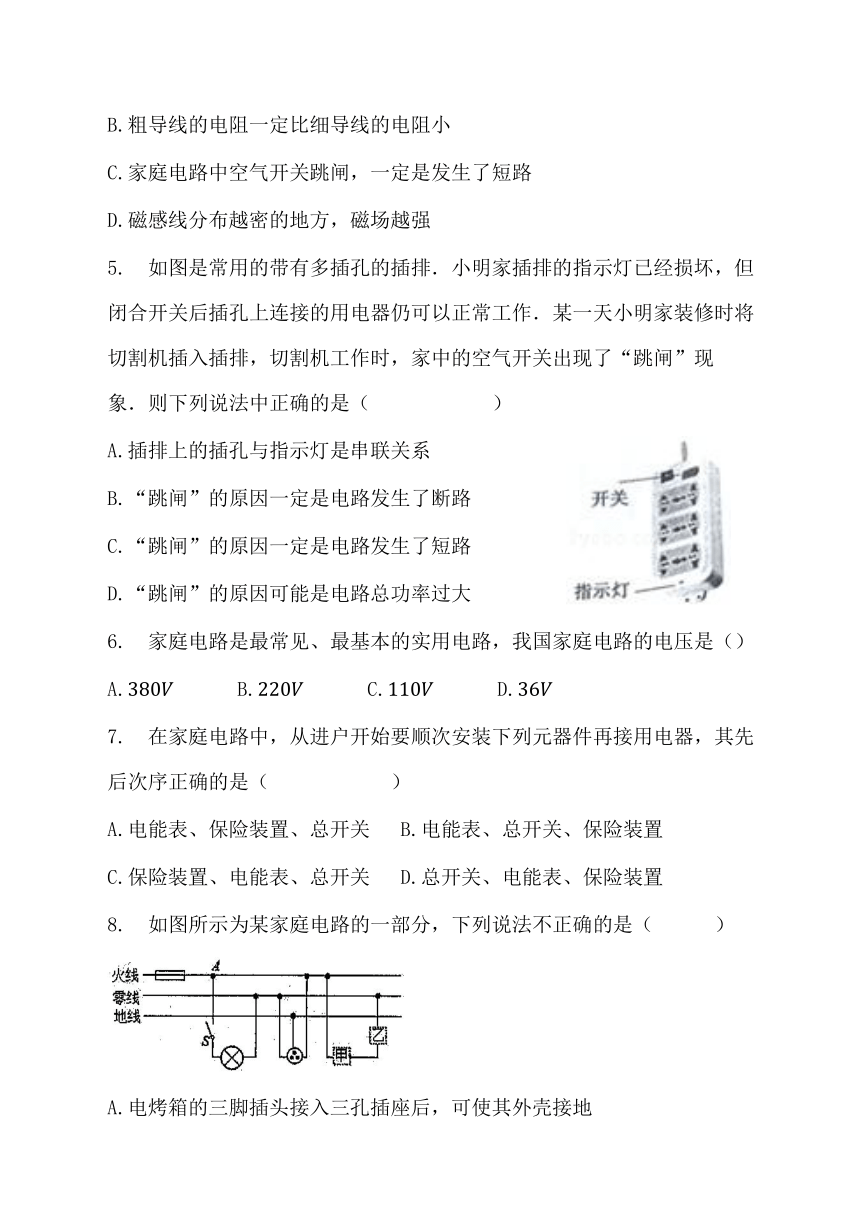

5. 如图是常用的带有多插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是（ ）
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
6. 家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（）
A. B. C. D.
7. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
8. 如图所示为某家庭电路的一部分，下列说法不正确的是（ ）
A.电烤箱的三脚插头接入三孔插座后，可使其外壳接地

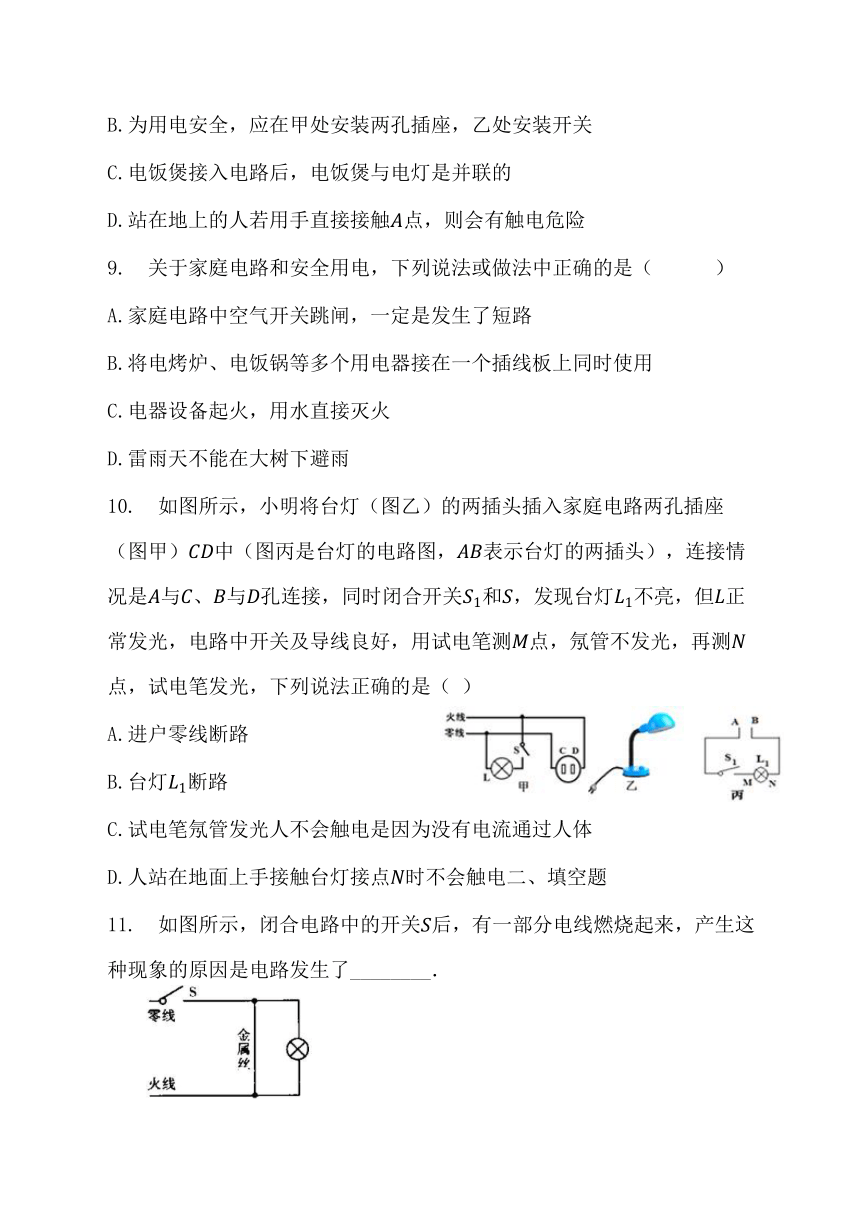

B.为用电安全，应在甲处安装两孔插座，乙处安装开关
C.电饭煲接入电路后，电饭煲与电灯是并联的
D.站在地上的人若用手直接接触点，则会有触电危险
9. 关于家庭电路和安全用电，下列说法或做法中正确的是（ ）
A.家庭电路中空气开关跳闸，一定是发生了短路
B.将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用
C.电器设备起火，用水直接灭火
D.雷雨天不能在大树下避雨
10. 如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）中（图丙是台灯的电路图，表示台灯的两插头），连接情况是与、与孔连接，同时闭合开关和，发现台灯不亮，但正常发光，电路中开关及导线良好，用试电笔测点，氖管不发光，再测点，试电笔发光，下列说法正确的是（ ）
A.进户零线断路
B.台灯断路
C.试电笔氖管发光人不会触电是因为没有电流通过人体
D.人站在地面上手接触台灯接点时不会触电二、填空题
11. 如图所示，闭合电路中的开关后，有一部分电线燃烧起来，产生这种现象的原因是电路发生了________．

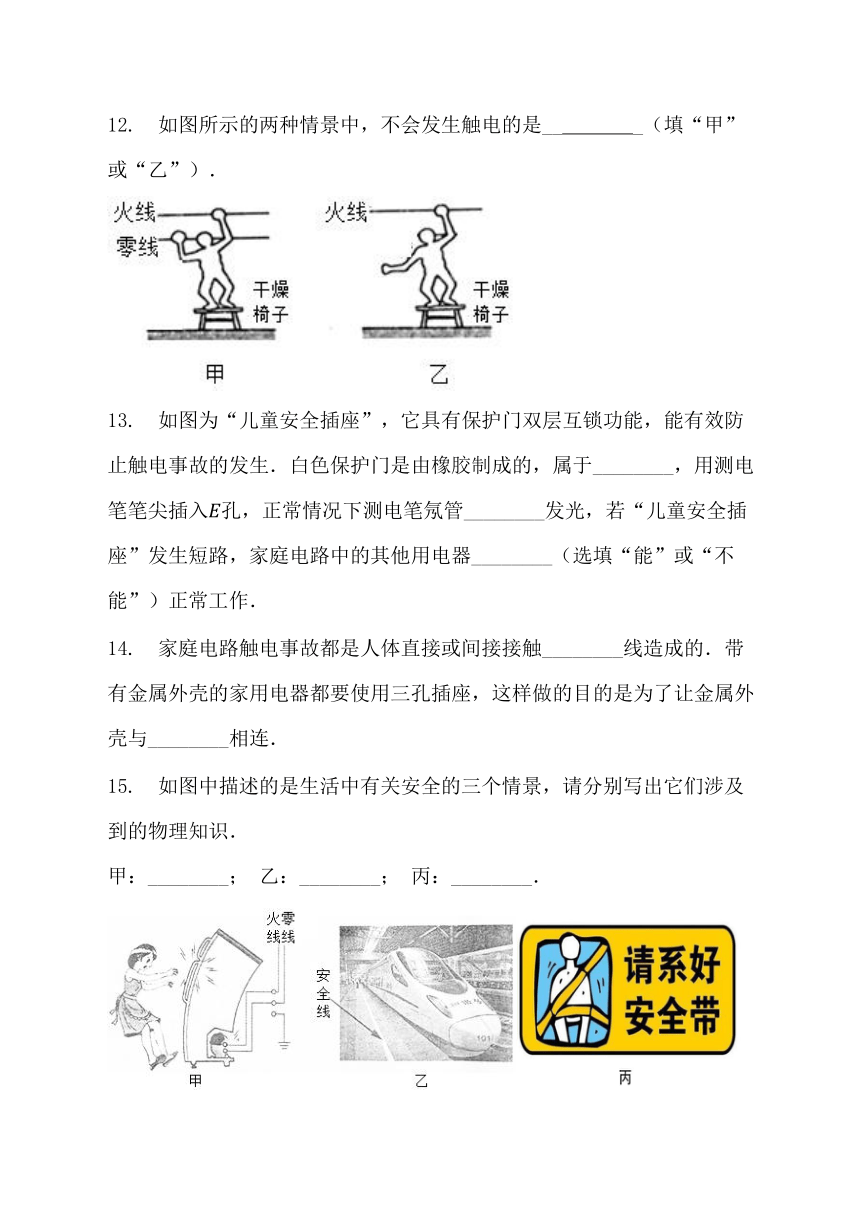

12. 如图所示的两种情景中，不会发生触电的是__ _（填“甲”或“乙”）．
13. 如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生．白色保护门是由橡胶制成的，属于________，用测电笔笔尖插入孔，正常情况下测电笔氖管________发光，若“儿童安全插座”发生短路，家庭电路中的其他用电器________（选填“能”或“不能”）正常工作．
14. 家庭电路触电事故都是人体直接或间接接触________线造成的．带有金属外壳的家用电器都要使用三孔插座，这样做的目的是为了让金属外壳与________相连．
15. 如图中描述的是生活中有关安全的三个情景，请分别写出它们涉及到的物理知识．
甲：________； 乙：________； 丙：________．

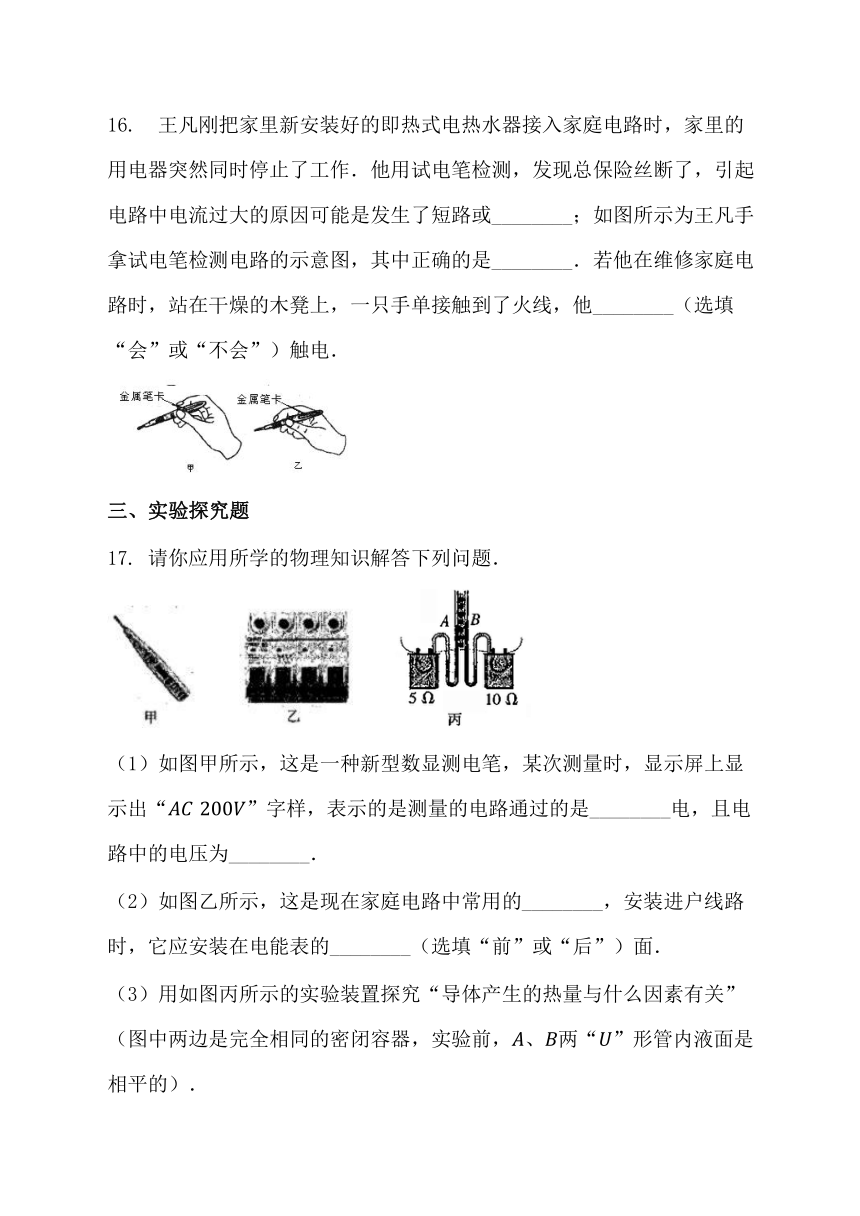

16. 王凡刚把家里新安装好的即热式电热水器接入家庭电路时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________；如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．若他在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他________（选填“会”或“不会”）触电．
三、实验探究题
17. 请你应用所学的物理知识解答下列问题．

（1）如图甲所示，这是一种新型数显测电笔，某次测量时，显示屏上显示出“”字样，表示的是测量的电路通过的是________电，且电路中的电压为________．
（2）如图乙所示，这是现在家庭电路中常用的________，安装进户线路时，它应安装在电能表的________（选填“前”或“后”）面．
（3）用如图丙所示的实验装置探究“导体产生的热量与什么因素有关”（图中两边是完全相同的密闭容器，实验前，、两“”形管内液面是相平的）．
①电流产生的热量不易直接测量，因此，在这个实验中是通过观察“”形管中液面的________来显示甲、乙容器内空气温度的变化．
②通电一段时间后，现象如图丙中所示，通过对比观察，你认为________（选填“左”或“右”）边容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，________越大，电流产生的热量越多．
18. 小明做“测小灯泡电功率”实验时，所用器材有：电压为的电源，额定电压为的小灯泡，以及分别标有“”、“”的两个滑动变阻器、电压表、电流表、开关和导线．
（1）如图甲所示是没有连接完整的实物电路，请你用笔画线代替导线，将实物电路连接完整．
（2）连好电路，闭合开关后，发现电流表没有示数，灯泡不亮，电压表指针被打弯，且无论如何移动滑动变阻器滑片，小灯泡都不变亮，电压表指针不移动，则原因可能是________；为了避免这种情况，我们在连接好电路正式实验前应该________．
（3）调整好电路后，通过移动滑片，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，可计算出小灯泡的额定功率是________，由图发现其不是直线，原因可能是________．
（4）小明应该是选择了标有________的滑动变阻器进行的实验，不选用另一个的原因是________．
19.
（1）如图所示，是家庭电路示意图．与开关直接相连的导线是________线．若在导线和之间接一个灯泡，则与________（选填“串”或“并”）联．若处断开，洗衣机插头插入插座后能正常工作，________安全隐患（选填“有”或“没有”）．
（2）如图所示，是小明家的电能表，电能表的示数为________．在断开其他用电器的情况下，标有“”的电热水器和标有“”的空调________（选填“能”或“不能”）同时使用．小明只将“”的电热水器接入电路，电能表转盘转过转，则这段时间电热水器的实际电功率为________，消耗的电能为________．
20. 物理是一门注重实验的自然科学．请同学们根据自己掌握的实验操作技能，解答下列问题：
（1）验电器的工作原理是________；试电笔的作用是________．
（2）用电热水器（铭牌如图甲所示），电热水器是利用电流的________工作的．图乙所示的电能表读数是________；若只有电热水器接入电路且正常工作 ，电能表的转盘转过________转．
（3）如图丙所示，贵溪二中的教室前面安装盏“”的电灯和个插座，要求开关只控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路图连接完整．
四、解答题
21. 如图所示，是小华家用电热水壶烧开水时的情景．
（1）小华用电水壶将水烧开时，不慎有水溅入旁边的插座里，造成________路，使空气开关跳闸，所有用电器停止工作．
（2）质检部门检查发现，现在市场上有一些劣质插线板，其电源线线芯
比合格产品要细很多，请根据所学知识解释使用这种插线板会存在什么隐
患？
22. 甲同学发现家中接在电路中的电器不开机也不待机却还在耗电，在家长指导下，甲、乙、丙三位同学把一台家用电器插头插在计量插座（如图）上，使它处于不开机也不待机的状态，接入家庭电路的计量插座就能显示用电器该状态下的实际功率，测量数据如表所示（单位：瓦）
家庭 电视机 手机充电器 电脑 热水器 微波炉 空调
甲同学家
乙同学家
丙同学家
请回答下列问题：
（1）家庭电路的电压是伏，家庭电路中各用电器之间的连接方式是________．
（2）在上述测量过程中，通过丙同学家空调的电流是多少安？
（3）同学们由此得到启示，电器使用后及时拔掉插头，若一天按小时计算，甲同学家（表中电器各一台）每天至少可节约多少电能？
参考答案
一、选择题
1.ABADDBBBDB
二、填空题
11.短路 12.乙 13.绝缘体,会,不能 14.火,大地
15.有金属外壳的用电器的外壳必须要接地,流速越大的地方压强越小,防止突然减速时由于惯性带来的危害
16.用电器总功率过大,甲,不会
三、实验探究题
17.（1）交流,
（2）空气开关,后
（3）①高度差,②右,电阻
【解析】
（1）知道新型数显测电笔的作用和使用．
根据家庭电路的组成、家庭电路的连接即可解答．
（3）电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映；
电阻产生的热量越多，气体膨胀程度越大，液柱上升的高度越大．
18.（1）如解答图所示．
（2）小灯泡断路,试触
（3）,小灯泡电阻随温度升高而增大
（4）,阻值范围太大，调节滑片时易使小泡两端电压过大而烧毁
【解析】
（1）电流表选用小量程与灯串联，变阻器按一下一上接入电路中与灯串联，灯的额定电压为，故电压表选用小量程与灯并联，
（2）该题目在考察学生对电路故障的分析，学会根据电路表、电压表的示数显示，判断电流、电压的情况．
（3）题目中告知了小灯泡的额定电压，再根据其伏-安特性图即可找到额定电流，以此可以求出小灯泡的电阻、功率等，因此在做题时，一定要注意题目中告知的额定电流、额定电压．
（4）求得小灯泡电阻为后，因为小灯泡与变阻器串联，所以要选用跟其阻值差不多的变阻器；如果变阻器阻值过小，则电路中电阻的变动不明显，电流变化也不大；如果选用阻值过大的变阻器，那么，滑动变阻器的滑片稍微一划，可能电路中的电流变化的就很明显，很容易是电路电流过大而损坏了小灯泡．
19.（1）火,并,有 （2）,能,,
【解析】
（1）在家庭电路中，为了安全，开关要接在火线和用电器之间；
在家庭电路中，为了互不影响，各家用电器之间是并联的；
金属外壳的用电器使用三孔插座时，把金属外壳接地，即使金属外壳的用电器漏电，人体被接地的导线短路，不会对人体造成伤害．
（2）电能表是用来测量消耗电能多少的仪表，在读数时注意最后一位是小数位；
知道电能表铭牌上的标定电压和最大电流，根据求出电能表正常工作时允许消耗的最大功率，再求出电热水器和空调空调正常工作的总功率，进而得出能否同时使用；
从电能表的铭牌上可以看出每消耗的电能，电能表的表盘转动圈，可求转动圈消耗的电能，根据公式可求灯泡的实际功率，与额定功率比较，可知此时的实际电压大小．
20.（1）同种电荷相互排斥,辨别零线和火线
（2）热效应,,
（3）如解答图所示．
四、解答题
21.（1）短 （2）如解答所示．
【解析】
导体电阻大小跟导体的长度、横截面积、材料有关。在横截面积和材料一定时，导体越长，导体电阻越大；
在导体的长度和材料一定时，导体的横截面积越大，导体的电阻越小；
在导体的长度和横截面积一定时，材料不同，电阻大小不同。
根据得，电流产生热量跟电阻成正比，电阻越大，电流产生的热量越多，容易发生火灾。
22.（1）并联
（2）通过丙同学家空调的电流是；
（3）甲同学家（表中电器各一台）每天至少可节约电能．
【解析】
（1）并联的各用电器互不影响，可以独立工作；串联的用电器之间相互影响，不能独立工作；
据此判断各用电器间的连接方式；
（2）由表中数据找出空调的功率，然后由公式求出通过空调的电流；
（3）由表中数据找出电器的功率，然后由求出电器消耗的电能．
