苏科版物理九年级全册同步课时训练：第15章 综合实践活动（含答案）

综合实践活动

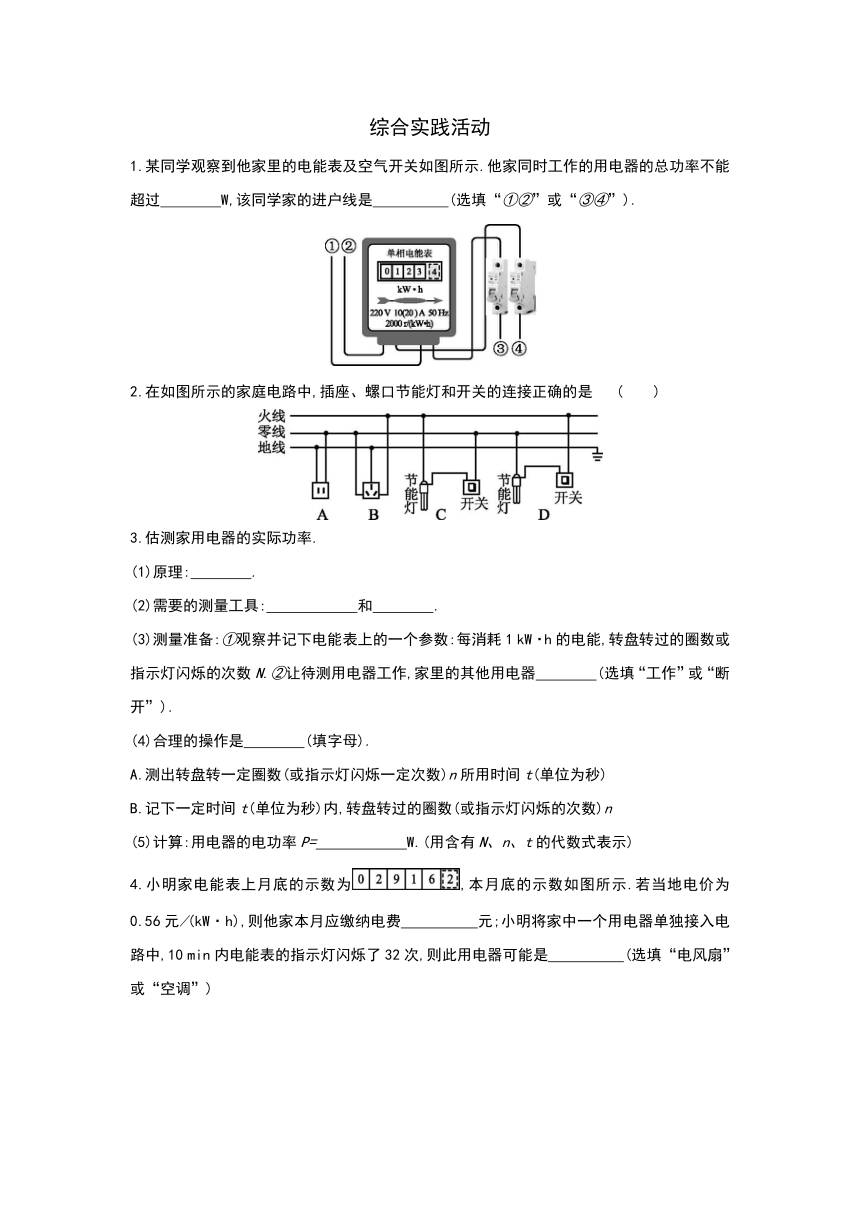

1.某同学观察到他家里的电能表及空气开关如图所示.他家同时工作的用电器的总功率不能超过　　　　W,该同学家的进户线是　　　　　(选填“①②”或“③④”).
2.在如图所示的家庭电路中,插座、螺口节能灯和开关的连接正确的是 (　　)
3.估测家用电器的实际功率.
(1)原理:　　　　.
(2)需要的测量工具:　　　　　　和　　　　.
(3)测量准备:①观察并记下电能表上的一个参数:每消耗1 kW·h的电能,转盘转过的圈数或指示灯闪烁的次数N.②让待测用电器工作,家里的其他用电器　　　　(选填“工作”或“断开”).
(4)合理的操作是　　　　(填字母).
A.测出转盘转一定圈数(或指示灯闪烁一定次数)n所用时间t(单位为秒)
B.记下一定时间t(单位为秒)内,转盘转过的圈数(或指示灯闪烁的次数)n
(5)计算:用电器的电功率P=　　　　　　W.(用含有N、n、t的代数式表示)
4.小明家电能表上月底的示数为,本月底的示数如图所示.若当地电价为0.56元/(kW·h),则他家本月应缴纳电费　 　　元;小明将家中一个用电器单独接入电路中,10 min内电能表的指示灯闪烁了32次,则此用电器可能是　　 　　(选填“电风扇”或“空调”)

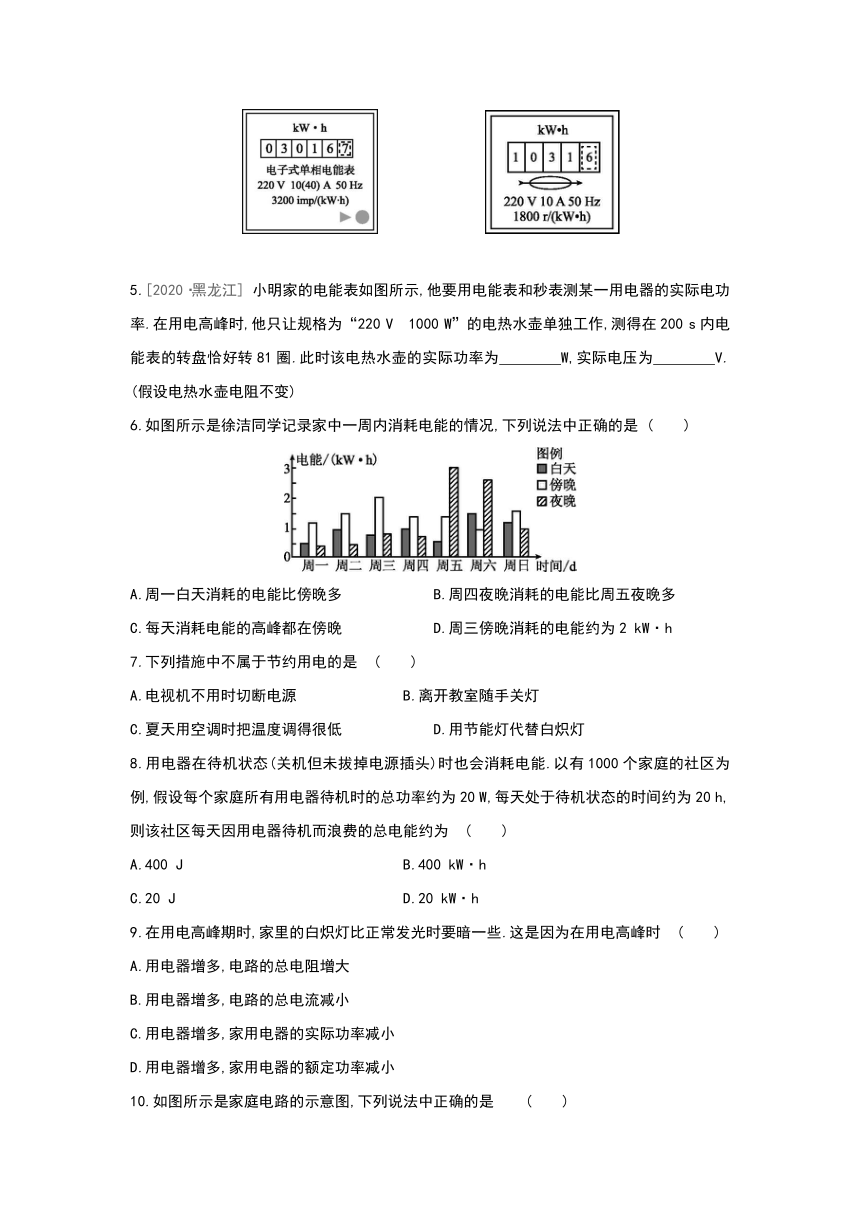

5.[2020·黑龙江] 小明家的电能表如图所示,他要用电能表和秒表测某一用电器的实际电功率.在用电高峰时,他只让规格为“220 V　1000 W”的电热水壶单独工作,测得在200 s内电能表的转盘恰好转81圈.此时该电热水壶的实际功率为　　　　W,实际电压为　　　　V. (假设电热水壶电阻不变)
6.如图所示是徐洁同学记录家中一周内消耗电能的情况,下列说法中正确的是 (　　)
A.周一白天消耗的电能比傍晚多 B.周四夜晚消耗的电能比周五夜晚多
C.每天消耗电能的高峰都在傍晚 D.周三傍晚消耗的电能约为2 kW·h
7.下列措施中不属于节约用电的是 (　　)
A.电视机不用时切断电源 B.离开教室随手关灯
C.夏天用空调时把温度调得很低 D.用节能灯代替白炽灯
8.用电器在待机状态(关机但未拔掉电源插头)时也会消耗电能.以有1000个家庭的社区为例,假设每个家庭所有用电器待机时的总功率约为20 W,每天处于待机状态的时间约为20 h,则该社区每天因用电器待机而浪费的总电能约为 (　　)
A.400 J B.400 kW·h
C.20 J D.20 kW·h
9.在用电高峰期时,家里的白炽灯比正常发光时要暗一些.这是因为在用电高峰时 (　　)
A.用电器增多,电路的总电阻增大
B.用电器增多,电路的总电流减小
C.用电器增多,家用电器的实际功率减小
D.用电器增多,家用电器的额定功率减小
10.如图所示是家庭电路的示意图,下列说法中正确的是 (　　)
A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1,则L1与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
11.漏电保护断路器是在用电器漏电或人因操作失误而触电时实施保护的设备.家庭电路漏电时,通过火线与零线的电流不相等,漏电保护断路器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用.漏电保护断路器中还有试验电路,由一个开关S与一个电阻R组成,闭合开关S就能模拟漏电情形,如图所示的实验电路的连接符合要求的是 (　　)
12.我国大力提倡节约型的社会理念,在城乡家庭中广泛使用一种高效节能灯(如图所示).一只功率为11 W的节能灯亮度相当于60 W的白炽灯.
(1)一只额定功率为11 W的节能灯,正常发光时的电流是多少
(2)将60 W的白炽灯改为11 W的节能灯,每晚按工作5 h算,一个月(30天)能节约多少电能
(3)节约的这些电能可将多少千克20 ℃的水加热至100 ℃ [不计热量损失,c水=4.2×103 J/(kg·℃)]
13.[2021·衡阳] 李芳家中电能表的表盘如图所示,她家新购置了一台用电器,她想用这个电能表来测量该用电器的电功率与说明书上是否一致,于是她把家中的其他用电器都与电源断开,仅让这个用电器工作,1 min内电能表的转盘转了30圈,则测得该用电器的电功率是　　　　W,已知她家原有用电器的总功率是3000 W,从电能表使用的角度考虑,她家的电路
　　　　(选填“允许”或“不允许”)接入该用电器.
答案
1.4400　①② 2.B
3.(1)P=　(2)电能表　秒表　(3)断开 (4)A　(5)
4.56.28　电风扇　
5.810　198　
6.D　7.C
8.B　
9.C　10.D　11.C
12.(1)节能灯正常工作时的功率为11 W,
根据P=UI可得正常工作时的电流:I===0.05 A.
(2)一个月能节约的电能:
W节约=P节约t=(P白-P)×t=(60×10-3 kW-11×10-3 kW)×5 h×30=7.35 kW·h.
(3)W节约=7.35 kW·h=2.646×107 J,
W节约=Q吸=c水mΔt温,
则节约的电能可烧开的水的质量:m===78.75 kg.
13.600　允许
