第三节 地形图的判读

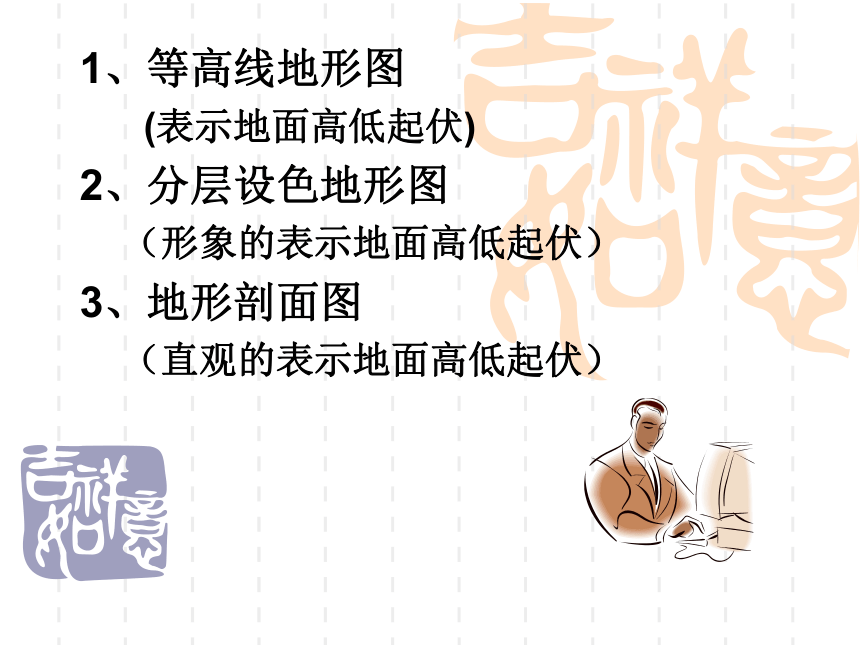

课件26张PPT。地形图的判读1、等高线地形图
(表示地面高低起伏)
2、分层设色地形图
（形象的表示地面高低起伏）
3、地形剖面图
（直观的表示地面高低起伏）

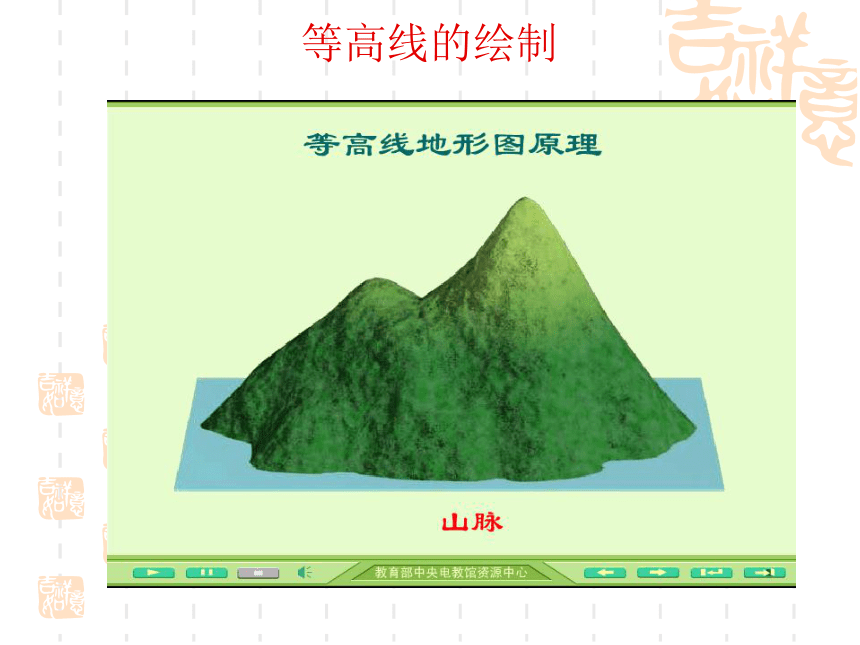

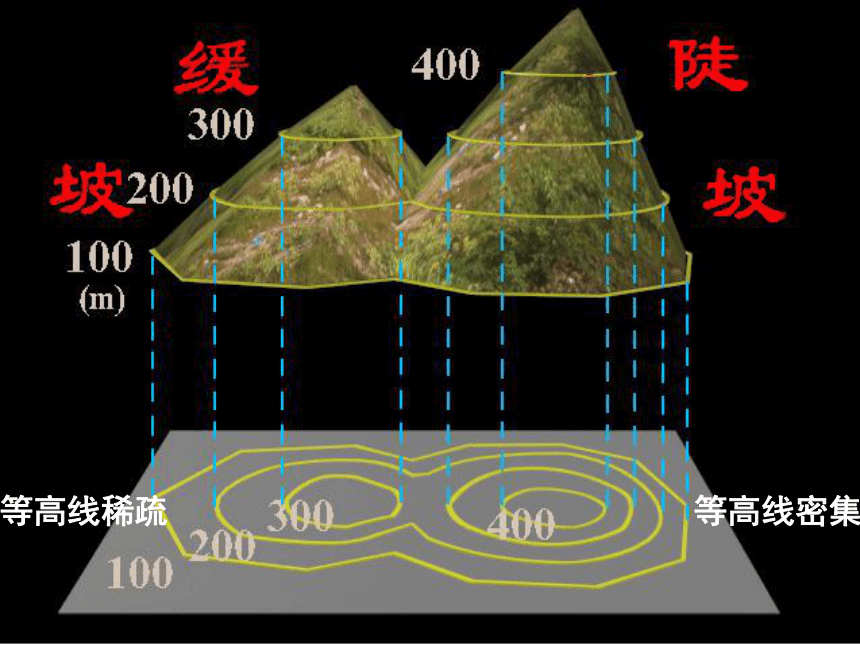

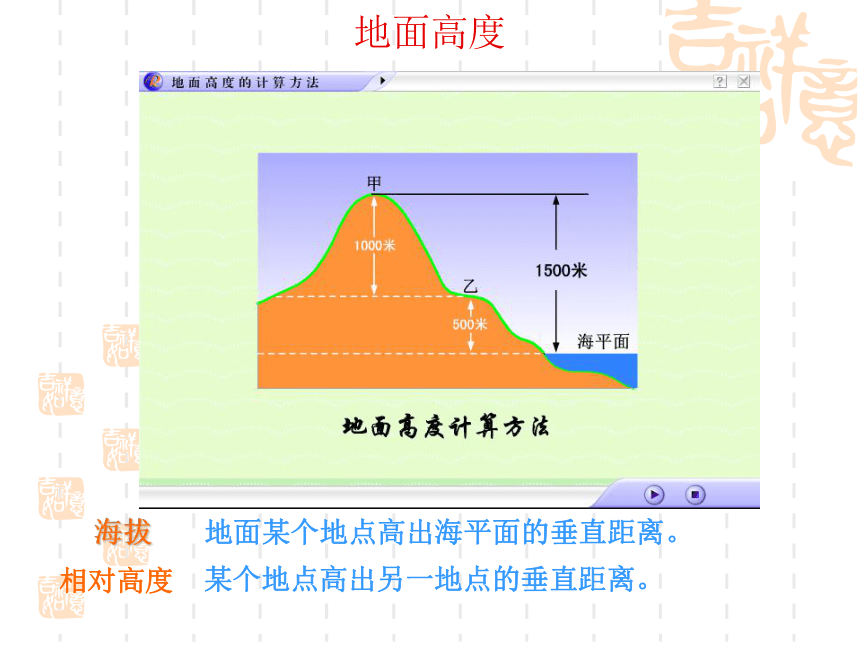

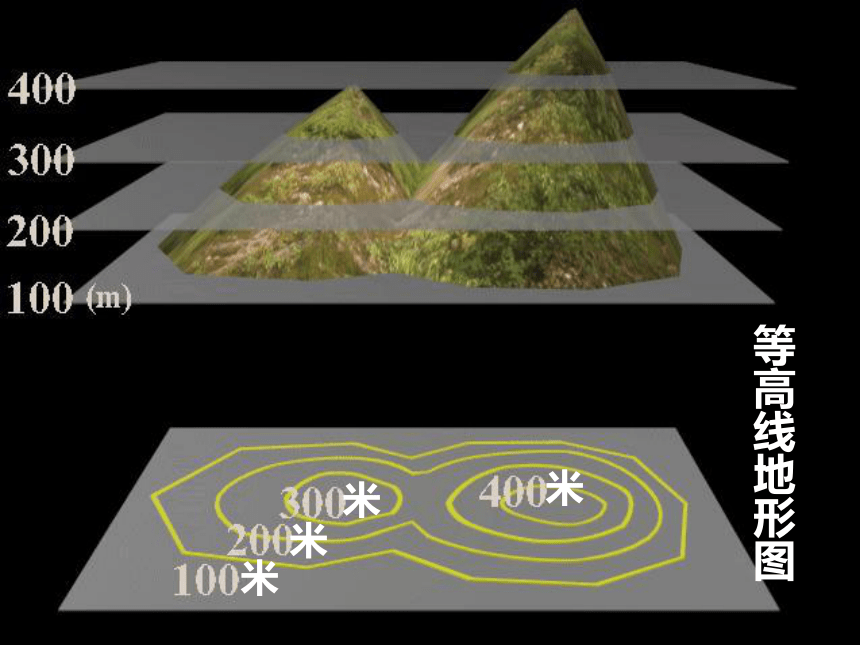

地面高度海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。等高线的绘制米米米米等高线地形图等高线密集等高线稀疏坡陡的地方，等高线密集；

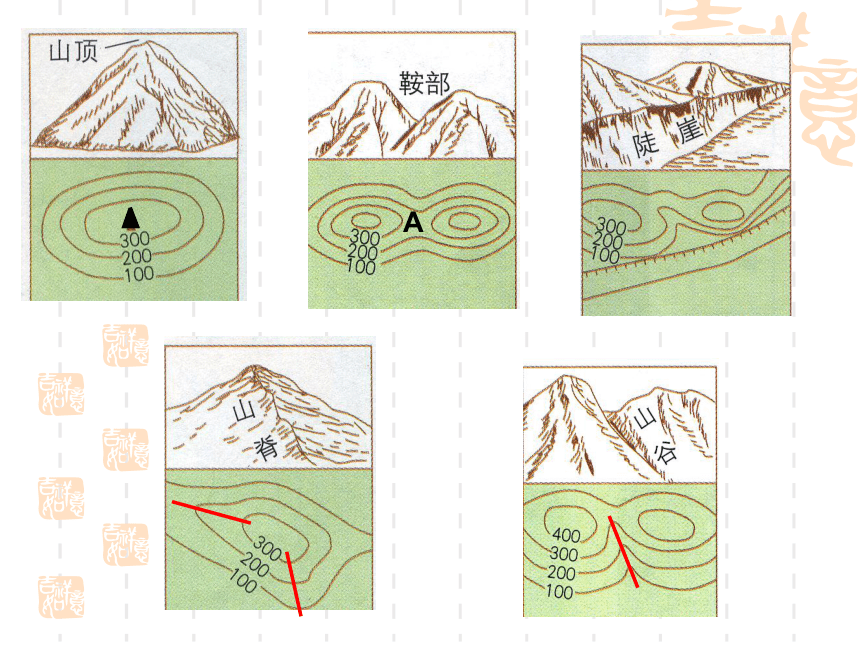

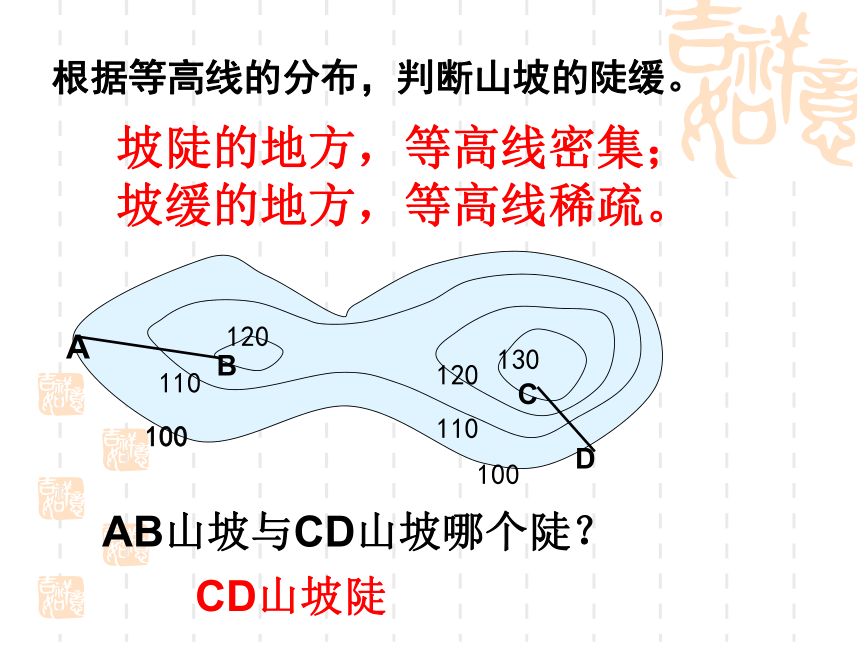

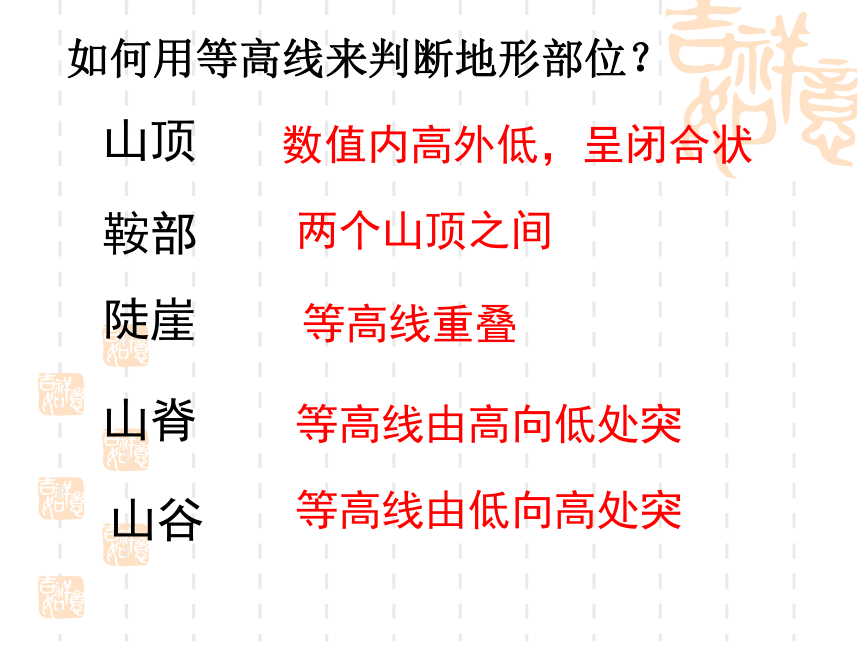

坡缓的地方，等高线稀疏。根据等高线的分布，判断山坡的陡缓。AB山坡与CD山坡哪个陡？CD山坡陡A如何用等高线来判断地形部位？山顶山脊山谷鞍部陡崖数值内高外低，呈闭合状等高线由高向低处突等高线由低向高处突两个山顶之间等高线重叠在等高线地形图上，判断地形部位。（二）分层设色地形图分层设色地形图是根据等高线的原理绘制的，方法是先绘好等高线，然后在不同的等高线上着上不同的颜色，一般是：海拔200米以下用绿色，200－500米用浅绿色， 500－1000米浅黄色，1000米以上用黄褐色，而且高度越大，颜色越深，5000米以上终年积雪，用白色。蓝色代表海洋
绿色代表平原
黄色代表高原、
丘陵和山地
褐色代表高山
白色代表雪线以上分层设色地形图五种地形景观图五种地形的比较地形剖面图表示地面某一方向地形的起伏状况.ABCDEFGH300200100100200300........山顶山脊山谷鞍部陡崖
