2.2 细胞（3）

课件25张PPT。第二节 细胞第三课时

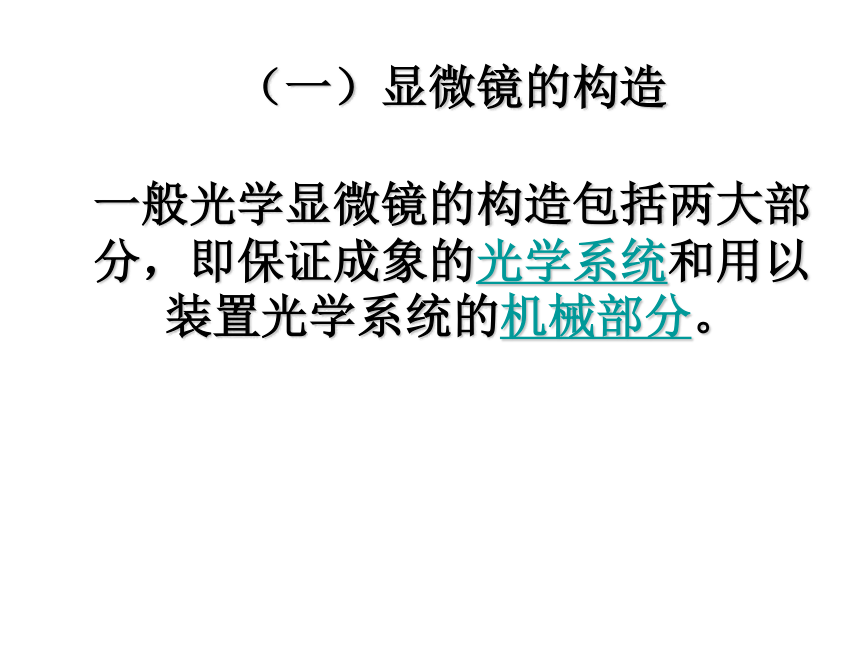

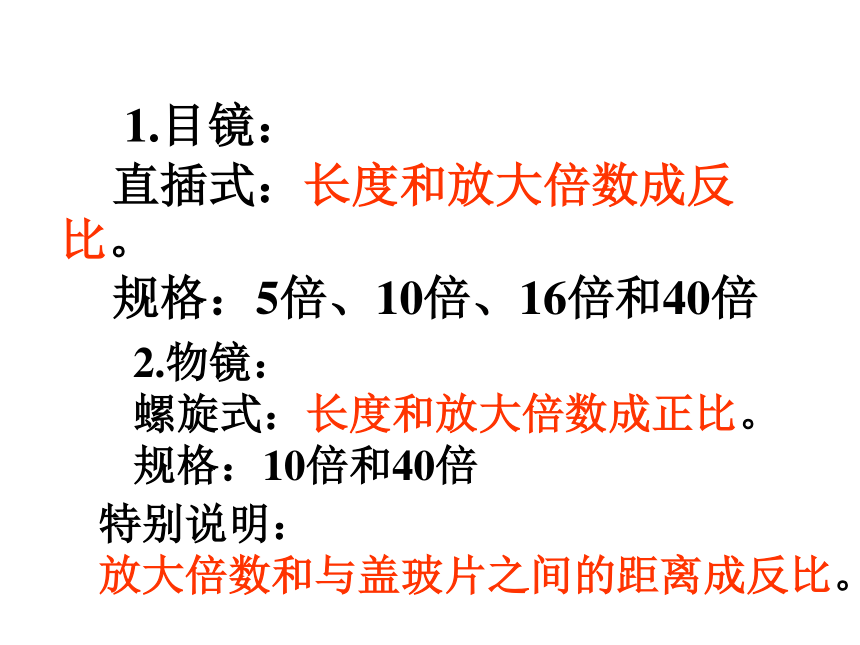

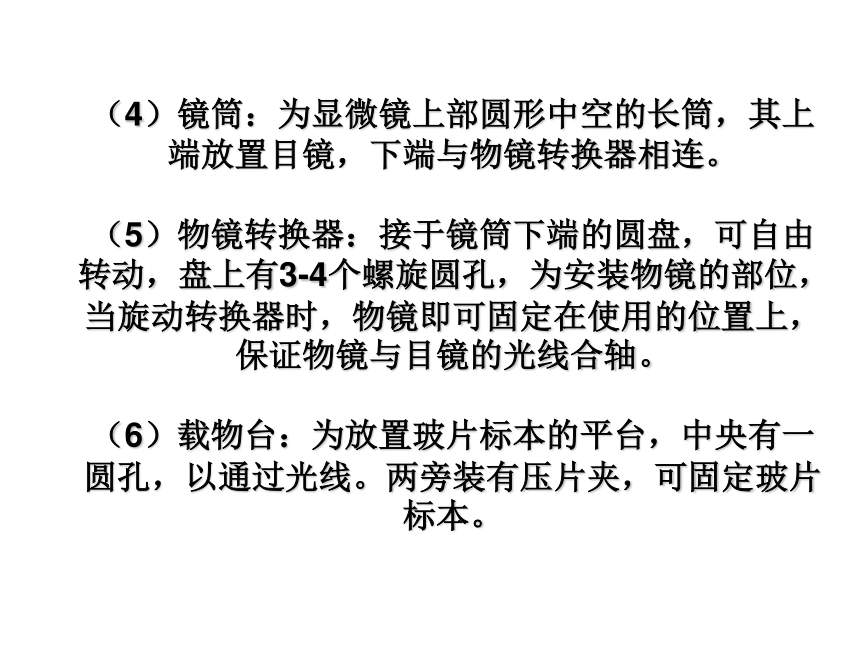

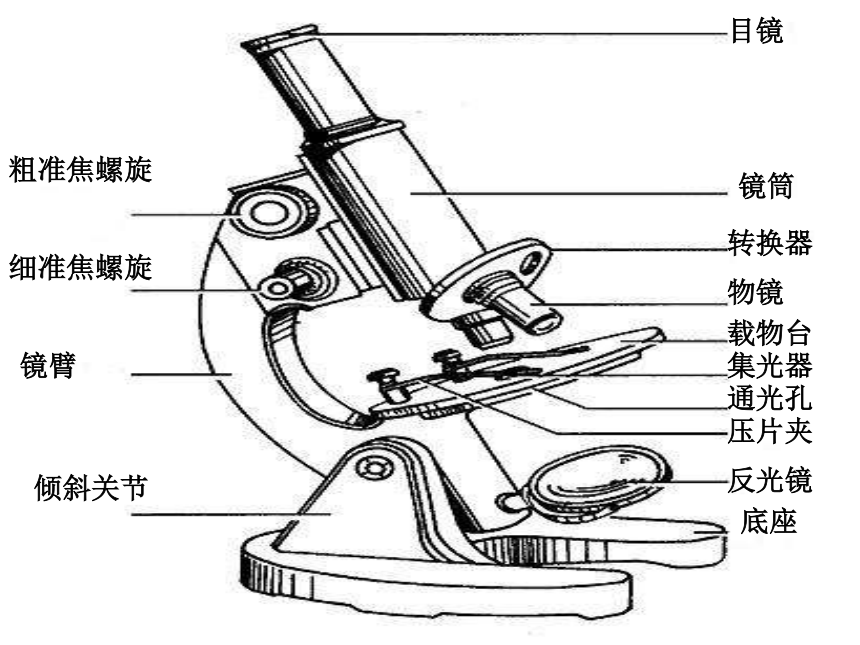

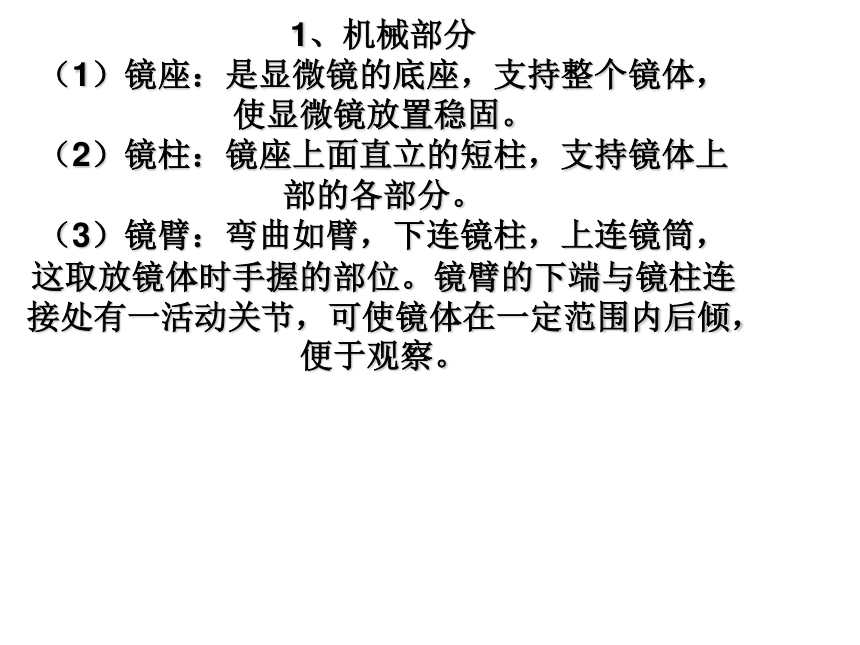

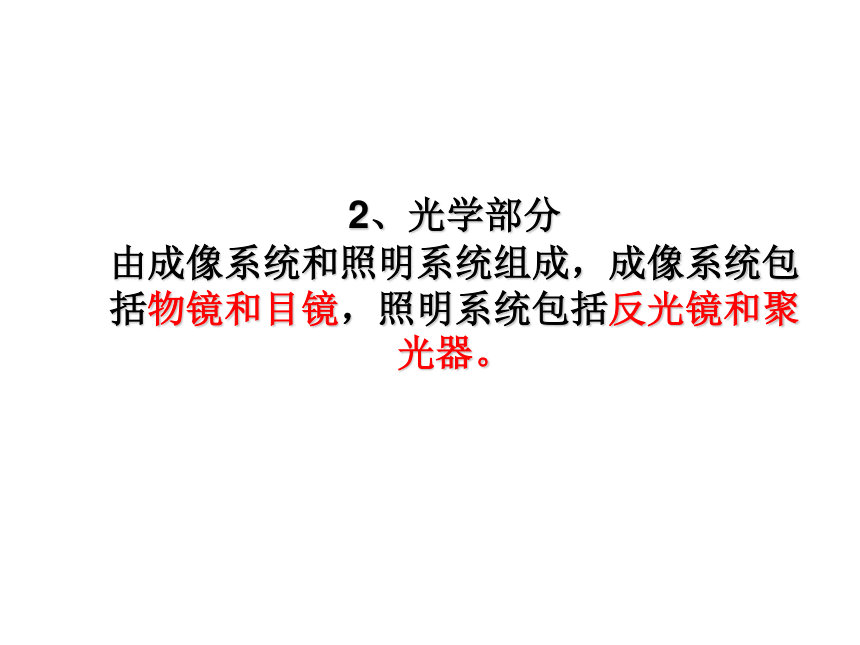

显微镜的构造和使用（一）显微镜的构造 一般光学显微镜的构造包括两大部分，即保证成象的光学系统和用以装置光学系统的机械部分。1、机械部分（1）镜座：是显微镜的底座，支持整个镜体，使显微镜放置稳固。（2）镜柱：镜座上面直立的短柱，支持镜体上部的各部分。（3）镜臂：弯曲如臂，下连镜柱，上连镜筒，这取放镜体时手握的部位。镜臂的下端与镜柱连接处有一活动关节，可使镜体在一定范围内后倾，便于观察。（4）镜筒：为显微镜上部圆形中空的长筒，其上端放置目镜，下端与物镜转换器相连。 （5）物镜转换器：接于镜筒下端的圆盘，可自由转动，盘上有3-4个螺旋圆孔，为安装物镜的部位，当旋动转换器时，物镜即可固定在使用的位置上，保证物镜与目镜的光线合轴。 （6）载物台：为放置玻片标本的平台，中央有一圆孔，以通过光线。两旁装有压片夹，可固定玻片标本。（7）调焦装置：为了得到清晰的物像，必须调节物镜与标本之间的距离，使它与物镜的工作距离相等。这种操作叫调焦。在镜臂两侧有粗、细调焦螺旋各一对，旋转时可使镜筒上升或下降。大的一对是粗准焦螺旋，调动镜筒升降距离大，旋转一周可使镜筒移动2毫米左右。小的一对是细焦螺旋，调动镜筒的升降距离很小，旋转一周可使镜筒移动约0.1毫米。在用低倍物镜观察时，使用粗调焦螺旋；用高倍物镜观察时，用细调焦螺旋。 （8）聚光器：以调节光线。 返回2、光学部分由成像系统和照明系统组成，成像系统包括物镜和目镜，照明系统包括反光镜和聚光器。 1.目镜：
直插式：长度和放大倍数成反比。
规格：5倍、10倍、16倍和40倍2.物镜：
螺旋式：长度和放大倍数成正比。
规格：10倍和40倍 特别说明：

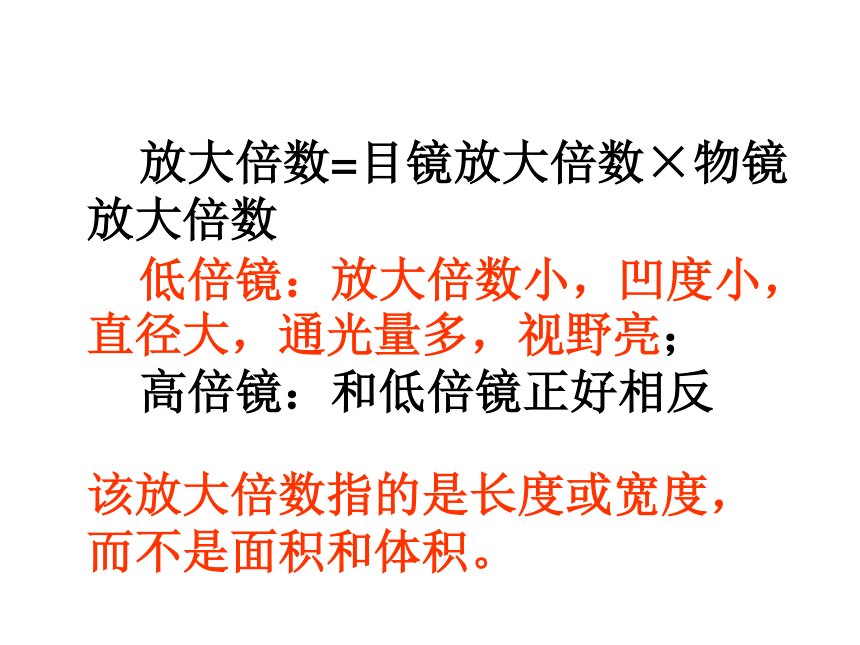

放大倍数和与盖玻片之间的距离成反比。放大倍数=目镜放大倍数×物镜放大倍数
低倍镜：放大倍数小，凹度小，直径大，通光量多，视野亮；
高倍镜：和低倍镜正好相反该放大倍数指的是长度或宽度，
而不是面积和体积。如图6-4中①、②表示物镜长度，③、④表示目镜长度，⑤、⑥表示物镜与玻片的距离，获得最大物像时正确的组合为A、①③⑤ B、②④⑥
C、①④⑥ D、②③⑤D3.反光镜（反射镜）：是个圆形的两面镜。一面是平面镜，能反光；另一面是凹面镜，兼有反光和汇集光线的作用，可选择使用，反光镜具有能转动的关节，可作各种方向的翻转，面向光源，能将光线反射在聚光器上。显微镜的使用1．右手握住镜臂，左手托住镜座2．把显微镜放在实验台上，略偏左（显微镜放在距实验台边缘7厘米左右）,安装好目镜和物镜。
显微镜的使用3．转动转换器，使低倍物镜对准通光孔(物镜的前端与载物台要保持5厘米的距离)。显微镜的使用三、观察 　4．把所要观察的玻片标本放在 载物台上，用压片夹压住，标本要正对通光孔的中心。
5．转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（眼 睛看着物镜，以免物镜碰到玻片标本）。
6．向目镜内看，同时反方向转动粗准焦螺旋，使镜筒缓缓上升，直 到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
显微镜的使用7、换高倍物镜：如果进一步使用高倍物镜观察，应在转换高倍物镜之前，把物像中需要放大观察的部分移至视野中央（将低倍物镜转换成高倍物镜观察时，视野中的物像范围缩小了很多）。如果换高倍物镜后物像不一定很清晰，可以转动细准焦螺旋进行调节。 在转换高倍物镜并且看清物像之后，可以根据需要调节光圈或聚光器，使光线符合要求（一般将低倍物镜换成高倍物镜观察时，视野要稍变暗一些，所以需要调节光线强弱）。 使用显微镜的注意事项??? （1）显微镜安放位置，
显微镜应安放在离桌边缘5 cm、镜筒向前，并讲清显微镜位置稍靠左侧的道理（两眼同时睁开观察，眼不易疲劳，便于绘图。）

（2） 对光根据光线的强弱来选择平面镜或凹面镜；用低倍镜进行对光，把低倍镜位置放低；在转动转换器时，物镜到位，光圈调节好，视野光线均匀、明亮.
（3）正确使用高倍物镜的方法??? 由于高倍物镜的工作距离小，镜头易损坏，,并且把光圈开大。?（4）重视准焦螺旋的使用??? 在使用高倍物镜时，不要调节粗准焦螺旋，避免物镜损坏、装片压烂。?（5）不是倍数越大，越清晰??? 如果目镜倍数过大，得到的放大虚像则很不清晰。在低倍镜下能看清楚的物像，不必用高倍镜观察。?使用显微镜的步骤是：
放片
安放对光调焦观察（1）观察对象的放大倍数跟什么因素有关？（4）分别将玻片向上、向左移动，观察所看到的物象向哪个方向移动？你可以得出什么结论？
（3）要改变视野的明或暗，可调节显微镜的什么结构？怎样调？（2）准焦螺旋向前转动时，物镜会怎样？这时应注视显微镜的什么结构？为什么？讨论1、在光线较弱的情况下观察物象，最好使用（ ）A、低倍物镜、较小光圈、平面反光镜；
B、高倍物镜、较小光圈、凹面反光镜；
C、低倍物镜、较大光圈、凹面反光镜；
D、高倍物镜、较大光圈、平面反光镜；C2、用油性笔在载玻片上写了小小的“F”，放在显微镜下观察，你看到的形状是（ ）A、
B、
C、
D、c3、用高倍镜观察的操作顺序是 ( )1、转动转换器使高倍物镜对准通光孔
2、在低倍镜下把要放大观察的部分移到视野中心
3、轻微来回转动细准焦螺旋
A、231 B、123
C、213 D、231
注意:在此操作过程中不用转动粗准焦螺旋c4、观察洋葱表皮细胞时先用低倍镜观察，后高倍镜观察，这时观察到的表皮细胞数目和大小如何变化？视野亮暗如何变化?（ ）A、细胞数目变少，细胞变大；视野变暗B、细胞数目变少，细胞变小；视野变亮 C、细胞数目变多，细胞变大；视野变暗D、细胞数目变多，细胞变小；视野变亮A
