第十九章生活用电达标检测卷（含答案）

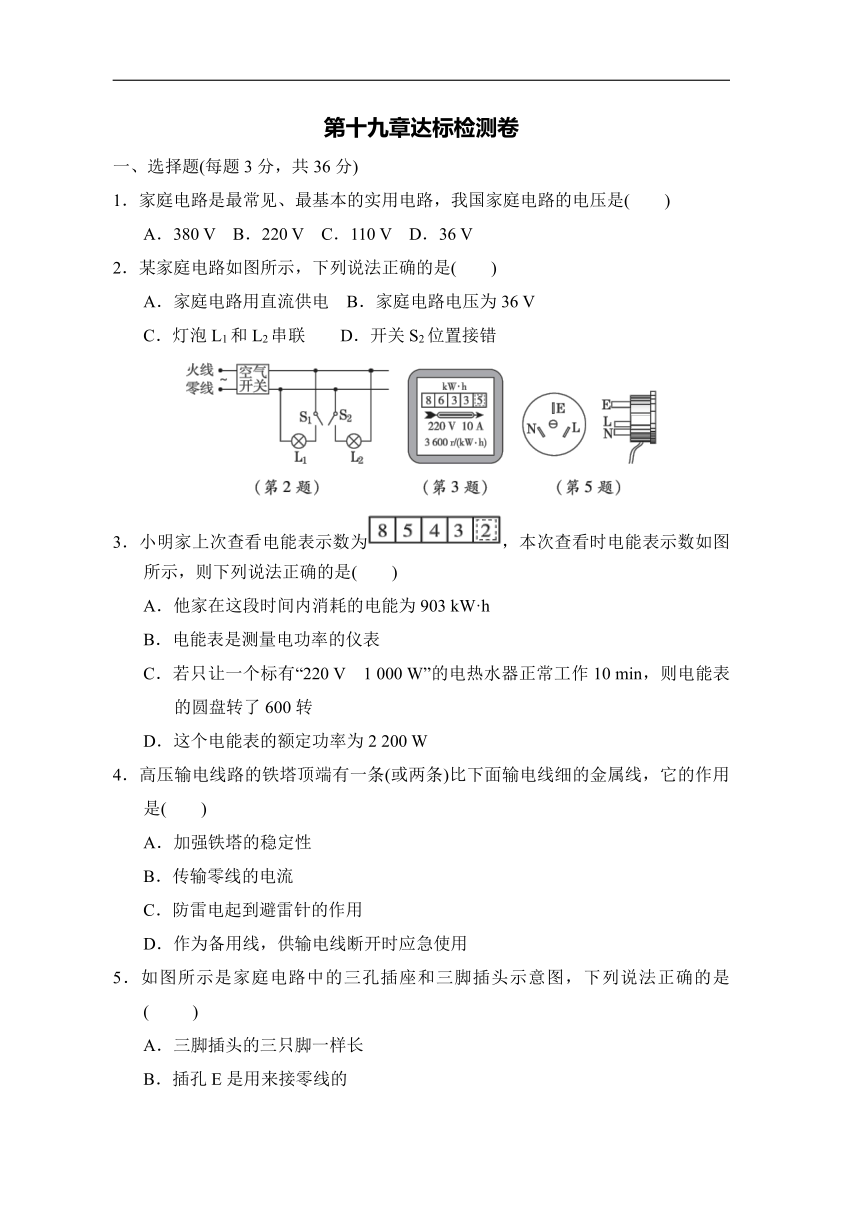

第十九章达标检测卷
一、选择题(每题3分，共36分)
1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是(　　)
A．380 V B．220 V C．110 V D．36 V
2．某家庭电路如图所示，下列说法正确的是(　　)
A．家庭电路用直流供电 B．家庭电路电压为36 V
C．灯泡L1和L2串联 D．开关S2位置接错
3．小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是(　　)
A．他家在这段时间内消耗的电能为903 kW·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220 V　1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2 200 W
4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是(　　)
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用
5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是(　　 )
A．三脚插头的三只脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是(　　)
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器

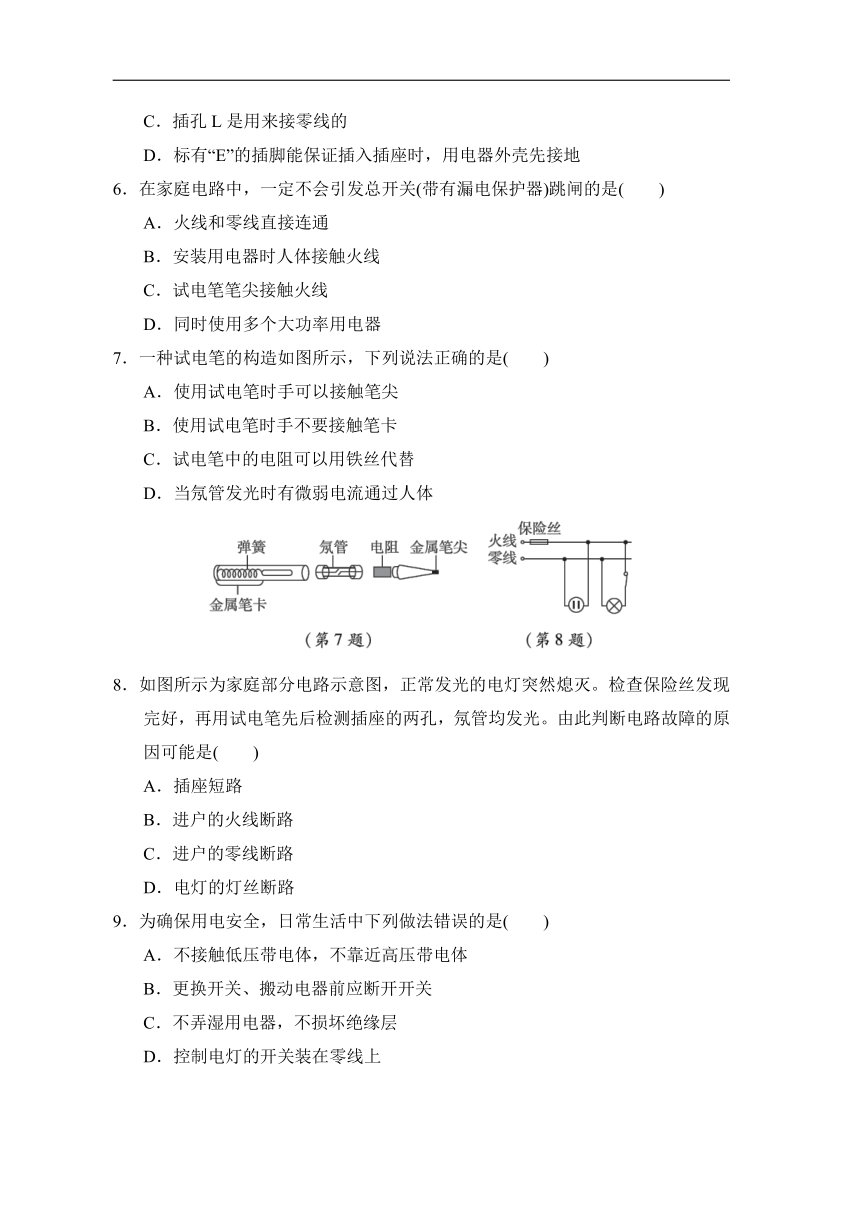

7．一种试电笔的构造如图所示，下列说法正确的是(　　)
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
8．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是(　　)
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
9．为确保用电安全，日常生活中下列做法错误的是(　　)
A．不接触低压带电体，不靠近高压带电体
B．更换开关、搬动电器前应断开开关
C．不弄湿用电器，不损坏绝缘层
D．控制电灯的开关装在零线上
10．小玲家的家庭电路简化后如图所示，由该电路可知下列说法正确的是(　　)
A．a线是零线，b线是火线
B．灯泡L与插座Q是串联关系
C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的
11．2021年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内禁放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是(　　)
12．下列做法中，符合安全用电原则的是(　　)

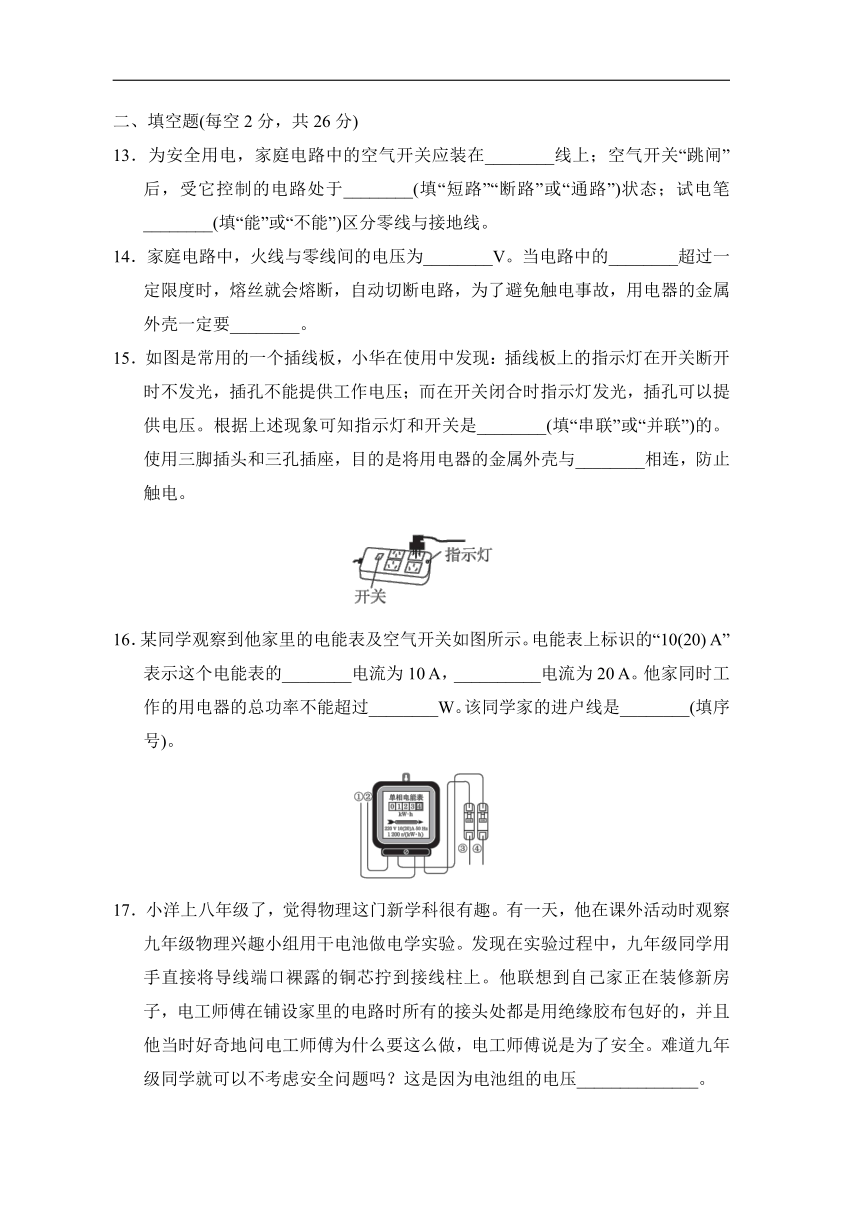

二、填空题(每空2分，共26分)
13．为安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________(填“短路”“断路”或“通路”)状态；试电笔________(填“能”或“不能”)区分零线与接地线。
14．家庭电路中，火线与零线间的电压为________V。当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。
15．如图是常用的一个插线板，小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。
16．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10(20) A”表示这个电能表的________电流为10 A，__________电流为20 A。他家同时工作的用电器的总功率不能超过________W。该同学家的进户线是________(填序号)。
17．小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？这是因为电池组的电压______________。

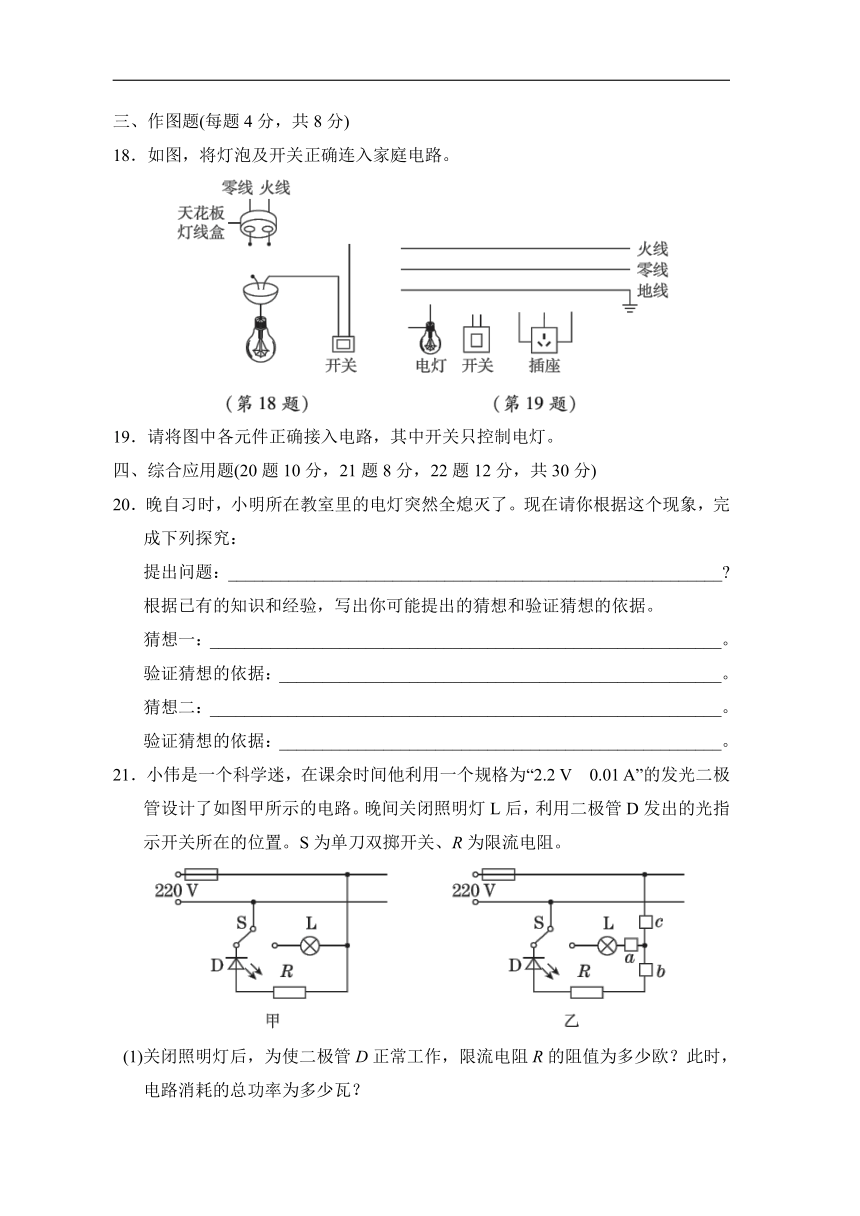

三、作图题(每题4分，共8分)
18．如图，将灯泡及开关正确连入家庭电路。
19．请将图中各元件正确接入电路，其中开关只控制电灯。
四、综合应用题(20题10分，21题8分，22题12分，共30分)
20．晚自习时，小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象，完成下列探究：
提出问题：_________________________________________________________
根据已有的知识和经验，写出你可能提出的猜想和验证猜想的依据。
猜想一：___________________________________________________________。
验证猜想的依据：___________________________________________________。
猜想二：___________________________________________________________。
验证猜想的依据：___________________________________________________。
21．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？
(2)从安全用电角度考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
22．电动环保车在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10 N/kg)
空车质量 1 200 kg 电动机额定功率 5 kW
满载乘员 10人 电动机额定电压 48 V
满载时轮胎与地接触面积 4×250 cm2 最大车速 18 km/h
电动机效率 80% 平路续驶里程 ≤180 km
(1)用图甲中的专用插线板给电动环保车充电，请在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压。
(2)电动机以额定功率工作半小时消耗多少电能？
(3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60 kg，求车在行驶过程中受到的
阻力。
(4)该车充一次电储存了2.7×108 J的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
答案
一、1．B
2．D　点拨：我国家庭电路交流电的电压为220 V，家庭电路中各用电器都是并联，开关一端接在火线上，一端接在灯头上。
3．C　点拨：他家在这段时间内消耗的电能W＝8 633.5 kW·h－8 543.2 kW·h＝
90.3 kW·h，故A错误。电能表是测量消耗电能的仪表，故B错误。电热水器正常工作10 min消耗的电能W＝Pt＝1 kW× h＝ kW·h，则电能表的圆盘转过的圈数N＝ kW·h×3 600 r/(kW·h)＝600 r，故C正确。电能表属于测量仪表，没有额定功率这一说法，故D错误。
4．C
5．D　点拨：三脚插头最上面的那只脚是用于接地的，它比另两只脚长，便于及早接地，使用时更安全，故A错误，D正确。E接地线，L接火线，N接零线，故B、C错误。
6．C
7．D　点拨：手不要接触试电笔前端的金属笔尖，一定要接触试电笔末端的金属笔卡，使电源和大地之间形成通路，故A、B错误；在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。
8．C
9．D　点拨：家庭电路中，火线与地面之间的电压为220 V，零线与地面之间的电压为0 V；开关假如接在零线上，即火线直接接入电灯，开关断开，电灯与地面之间的电压为220 V，人一旦接触电灯金属体，有可能触电，故D错误。
10．C　点拨：用电器的开关应接在火线上，则a线是火线，b线是零线，故A错误；灯泡L与插座Q是并联关系，故B错误；若c处断开(即三孔插座没有接地)，洗衣机插头插入插座，洗衣机虽能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，故C正确；空气开关跳闸可能是电路总功率过大引起的，也可能是发生了短路，不可能是灯丝断路造成的，故D错误。
11．D　点拨：家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。
12．D
二、13．火；断路；不能
14．220；电流；接地
15．串联；大地　点拨：开关若与指示灯并联，会造成电源短路。
16．标定；额定最大；4 400；①②　点拨：“10 A”表示电能表的标定电流，“20 A”表示电能表允许通过的最大电流；家中用电器的总功率不能超过220 V×20 A＝4 400 W；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表之后接的是总开关，由图可知①②是该同学家的进户线。
17．不超过36 V
三、18．解：如图所示。
19．解：如图所示。
四、20．提出问题：教室里的电灯为什么全熄灭了
猜想一：可能停电了
验证猜想的依据：观察教室外的灯是否亮着
猜想二：可能是空气开关跳闸了
验证猜想的依据：观察空气开关是否跳闸
21．解：(1)UR＝U－UD＝220 V－2.2 V＝217.8 V，
IR＝ID＝0.01 A，
R＝＝＝21 780 Ω。
P＝UI＝220 V×0.01 A＝2.2 W。
(2)火线　(3)b
22．解：(1)如图所示。
(2)电能W电＝Pt＝5×103 W×30×60 s＝9×106 J。
(3)总质量m总＝60 kg×10＋1 200 kg＝1 800 kg，
由图可知m＝1 800 kg时，f＝1 800 N。
(4)机械能W机械＝W电′η＝2.7×108 J×80%＝2.16×108 J，
路程s＝＝＝＝1.2×105 m＝120 km。
