第五章 透镜及其应用复习

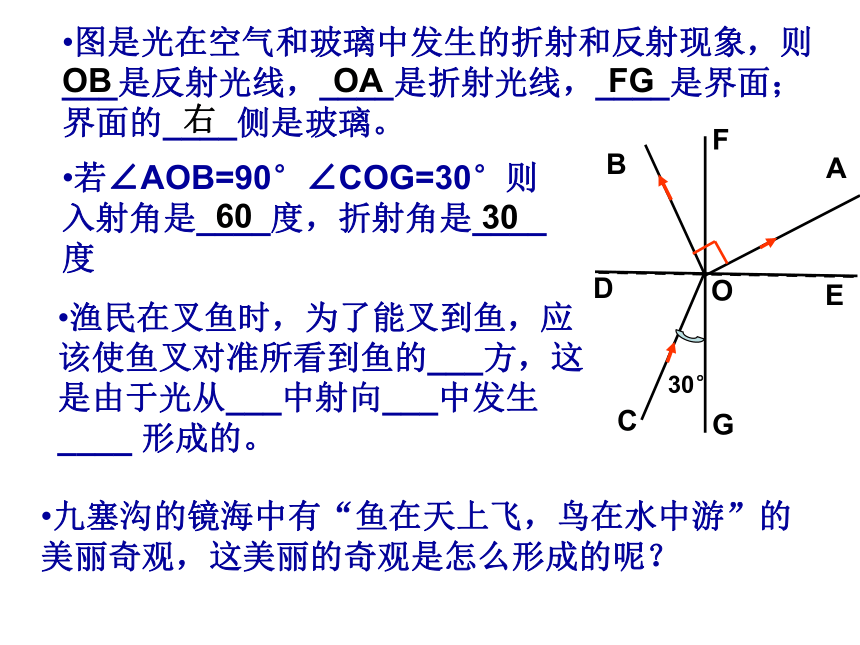

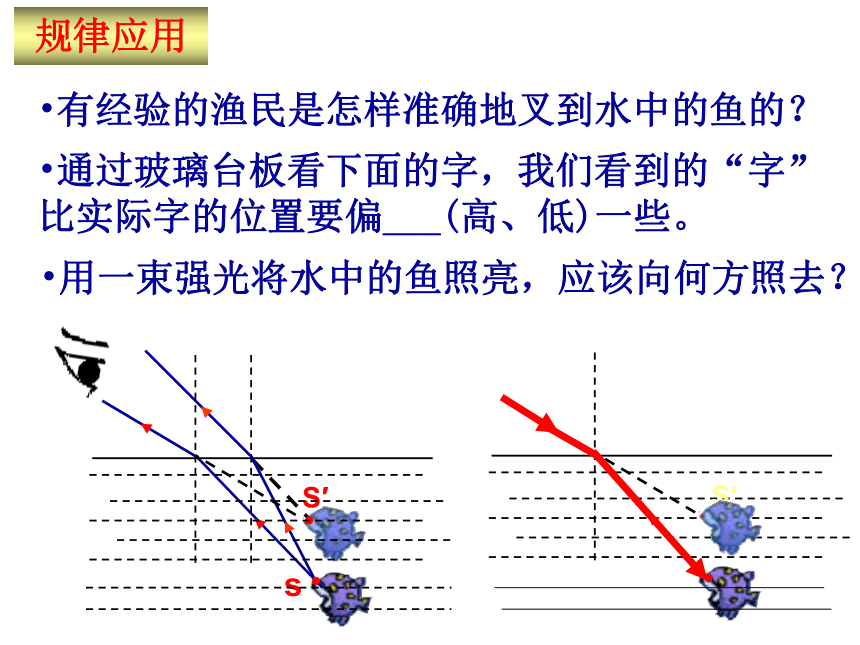

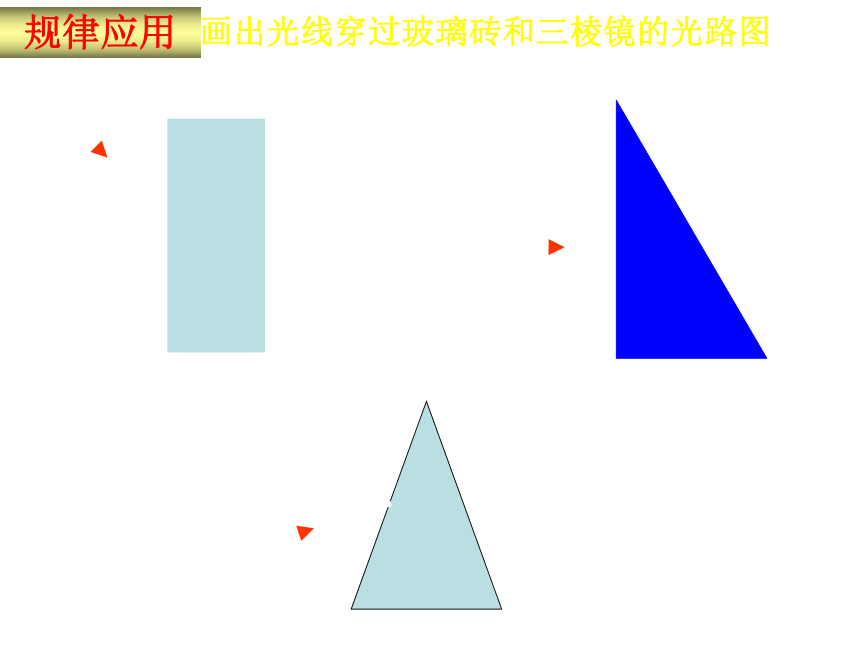

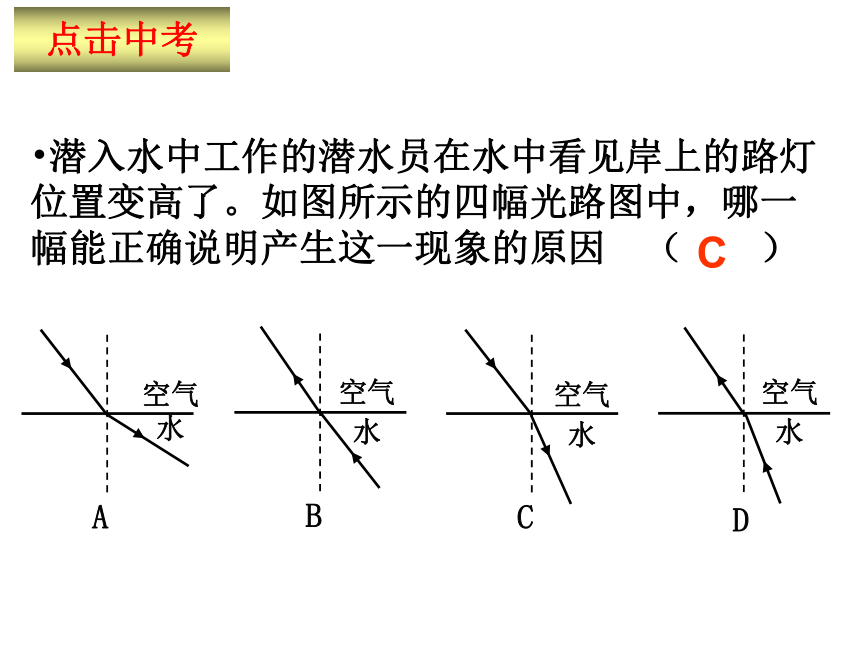

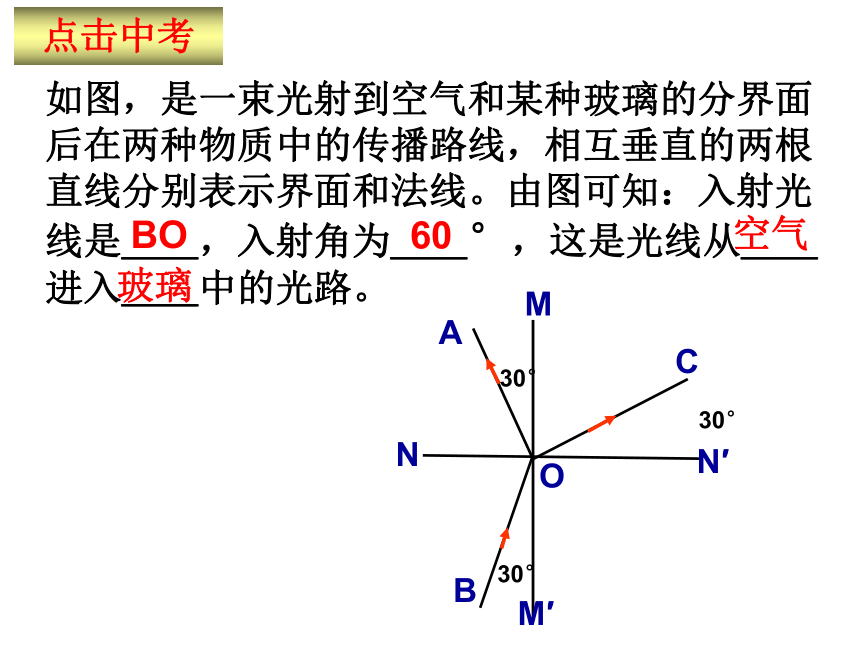

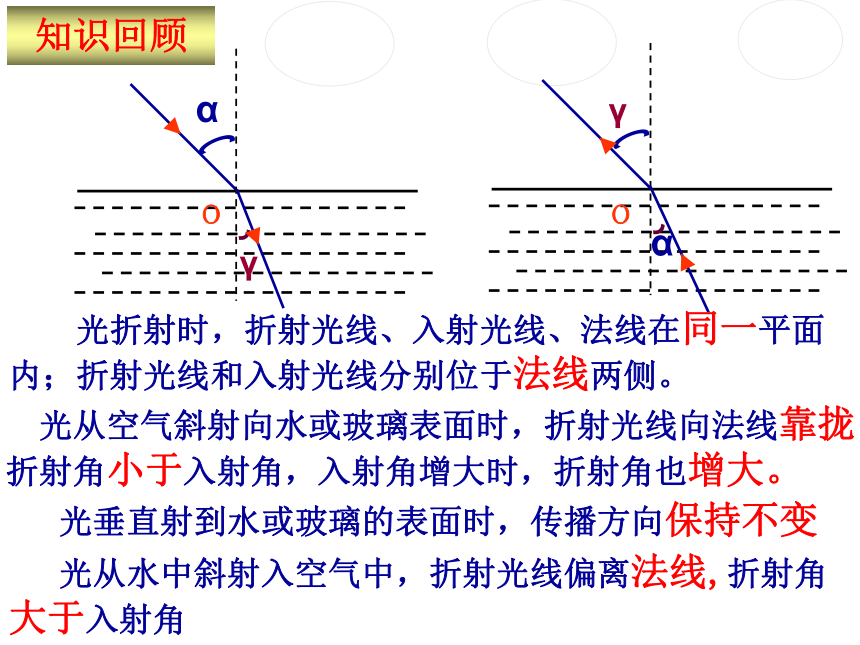

课件29张PPT。1　光从水中斜射入空气中，折射光线偏离法线,折射角大于入射角αＯαγＯ1　光折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分别位于法线两侧。1　光从空气斜射向水或玻璃表面时，折射光线向法线靠拢1折射角小于入射角，入射角增大时，折射角也增大。1　光垂直射到水或玻璃的表面时，传播方向保持不变知识回顾γ画出光线穿过玻璃砖和三棱镜的光路图规律应用有经验的渔民是怎样准确地叉到水中的鱼的？规律应用用一束强光将水中的鱼照亮，应该向何方照去？通过玻璃台板看下面的字，我们看到的“字”比实际字的位置要偏___(高、低)一些。sS′图是光在空气和玻璃中发生的折射和反射现象，则___是反射光线，____是折射光线，____是界面；界面的____侧是玻璃。30°渔民在叉鱼时，为了能叉到鱼，应该使鱼叉对准所看到鱼的___方，这是由于光从___中射向___中发生____ 形成的。九塞沟的镜海中有“鱼在天上飞，鸟在水中游”的美丽奇观，这美丽的奇观是怎么形成的呢？OCABDEFGOBOAFG右若∠AOB=90°∠COG=30°则入射角是____度，折射角是____度6030点击中考潜入水中工作的潜水员在水中看见岸上的路灯位置变高了。如图所示的四幅光路图中，哪一幅能正确说明产生这一现象的原因　（　　）C如图，是一束光射到空气和某种玻璃的分界面后在两种物质中的传播路线，相互垂直的两根直线分别表示界面和法线。由图可知：入射光线是＿＿，入射角为＿＿°，这是光线从＿＿进入＿＿中的光路。点击中考30°30°30°NN′MM′ABCOBO60空气玻璃小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图所示。a、b、c、d、e是主光轴上的五个点，F点和2F点分别是凸透镜的焦点和二倍J距点。（l）在a、b、c、d、e这五个点中：
①把烛焰放在________点上，可以成正立、放大的虚像。
②把烛焰放在________点上，所成的像最小。
③把烛焰放在________点上是属于照相机原理。

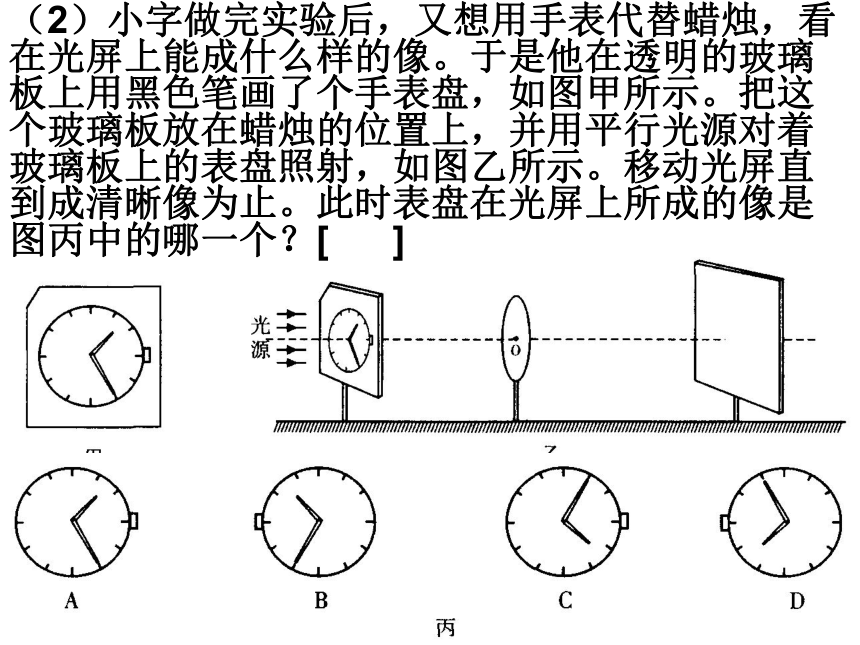

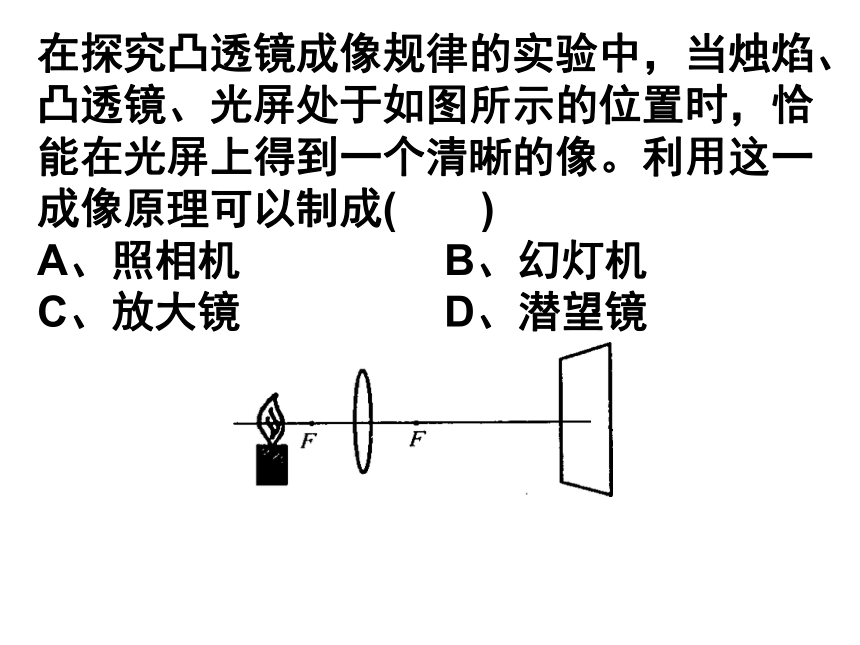

④把烛焰放在________点上是属于投影仪原理。（2）小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图甲所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图乙所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图丙中的哪一个？[ ]在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成( )
A、照相机 B、幻灯机
C、放大镜 D、潜望镜小明同学在做此实验过程中,按正确的操作步骤进行实验,当蜡烛移到距透镜一定距离范围内时,无论怎样移动光屏,在光屏上只能看到一大小变化的圆形光斑,这时小明一定是把物距调在________范围内,在物距不变的情况下若要观察到蜡烛火焰的像,你认为应如何操作?
答:___________________________________在不移动蜡烛的情况下,若要在光屏上能观察到蜡烛火焰的像,你认为应如何操作?
答:_________________________________小于焦距从光屏一侧通过透镜看蜡烛向靠近光屏的方向调节透镜在实验中,发现光屏上火焰的像如图所示,偏于光屏的左下方,在不移动透镜和光屏的情况下,应将蜡烛向_________移动可使像成在光屏的中间.小明用放大镜观察地图时,发现地图上的图案不仅倒立,而且还变小了,此时他看到的是地图的____像,他要想看到地图被放大的像,应该使放大镜更______ (靠近/远离)地图.放大镜______(能/不能)得到倒立放大的实像左下方实像靠近能有四种透镜可选,其中最适合用来做凸透镜成像实验的是( )
A、焦距是10cm的凹透镜
B、焦距是30cm的凸透镜
C、焦距是10cm的凸透镜
D、焦距是30cm的凹透镜，C在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成( )
A、照相机 B、幻灯机
C、放大镜 D、潜望镜把凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（　）
A.倒立、放大的实像　B.倒立、缩小的实像
C.正立、放大的虚像　D.正立、缩小的实像20cm40cmfA．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜
B．李明同学巳患上近视眼，需要佩戴用凹透镜制成的眼镜
C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜
D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应将光屏( )
A.靠近透镜
B.远离透镜
C.靠近透镜或远离透镜都可以
D.保持在原来位置
在图中，____图（选填“甲”或“乙”）表示近视眼成像示意图．矫正近视眼应佩戴眼镜的镜片是_____透镜（选填“凸”或“凹”）． 在探究近视眼视力矫正问题时用图6的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜。图7中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的的是( )
望远镜与显微镜望远镜望远镜(显微镜)目镜物镜靠近眼睛靠近物体显微镜目镜物镜分别调节目镜与物镜的距离观察物体,你发现了什么?清楚地看到了较远的物体将近处较小的物体放大了望远镜显微镜探索: 通过两个透镜观察物体望远镜目镜伽利略 开普勒显微镜凹透镜
凸透镜物镜凸透镜
凸透镜凸透镜
凸透镜（焦距较小） （焦距较小）
（焦距较大） （焦距较大）（焦距较大）（生活） （天文）活动自制水滴显微镜活动中的水滴相当于_______镜凸透镜和水滴的组成相当于生活中的______镜如图所示，是在一些交通道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统，光学系统收集监控区域内的景物信息，光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的。其光学系统的工作原理相当于
A.平面镜成虚像
B.凸透镜成实像
C.显微镜
D.凸透镜成虚像老师上课时经常用到投影仪 ，如图所示，关于投影仪的使用以下做法中合理的是( )
A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动
B.若使屏幕上的画面大一些， 可使投影仪靠近屏幕同时将凸透镜适当向下移动
C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动
D.若使屏幕上的画面大
一些，可使投影仪远离
屏幕同时将凸透镜适当
向下移动小明站在同一位置用数码相机(焦距可改变)对着无锡著名景点——锡山先后拍摄了两张照片甲和乙，如图所示。他产生了这样的疑问：物体通过凸透镜在光屏上所成像的大小与甲乙透镜的焦距有何关系呢?小明对此进行了探究。(1)小明找来了一些凸透镜，但不知道它们的焦距，请你为他提供一种测量透镜焦距的方
法。(可画图说明)
(2)测出凸透镜焦距后，小明先后选用了三个焦距分别为15cm、10cm、5cm的凸透镜，在保持物距始终为35cm的情况下依次进行实验，发现所成的像越来越小。请你根据实验结果判断小明在拍摄哪一张照片时照相机镜头的焦距较大。
(3)在探究过程中，小明总是让物距保持不变，请你说出他这样做的理由。
