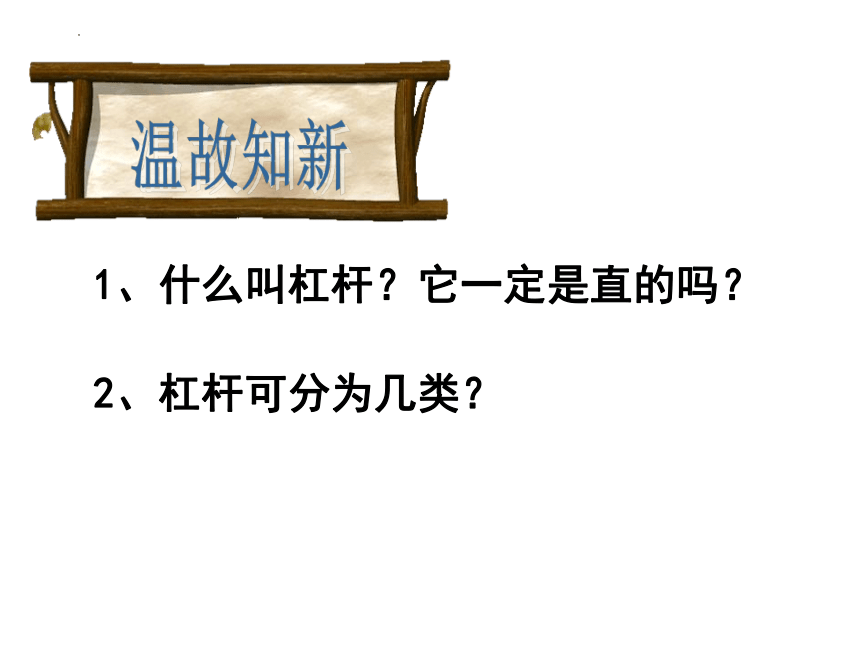

1、什么叫杠杆？它一定是直的吗？
2、杠杆可分为几类？
温故知新

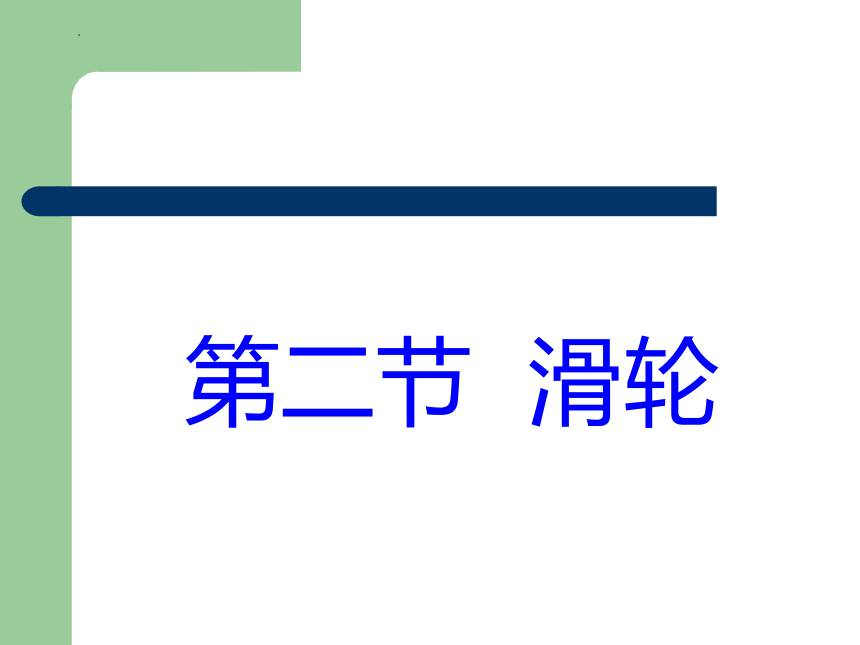

第二节 滑轮

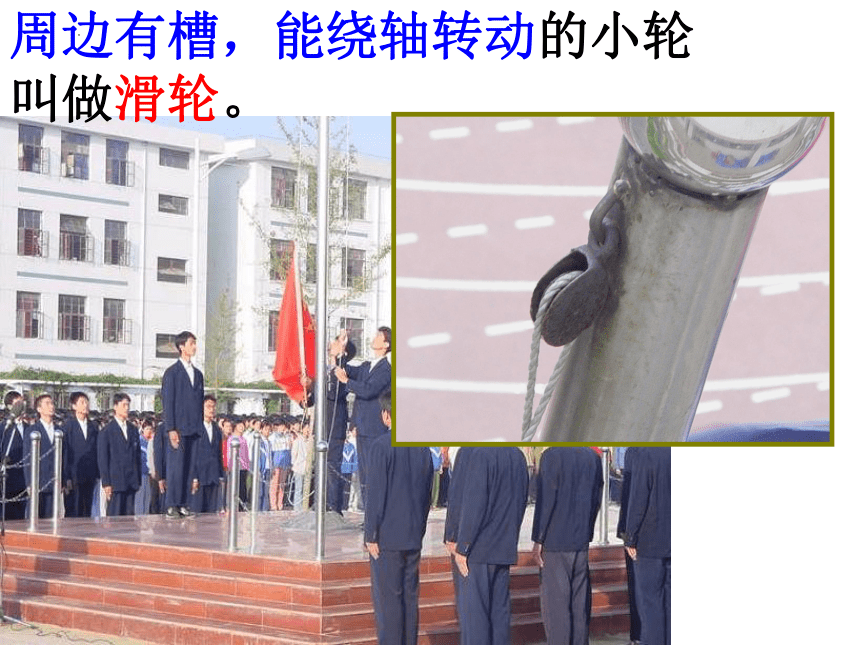

周边有槽，能绕轴转动的小轮叫做滑轮。

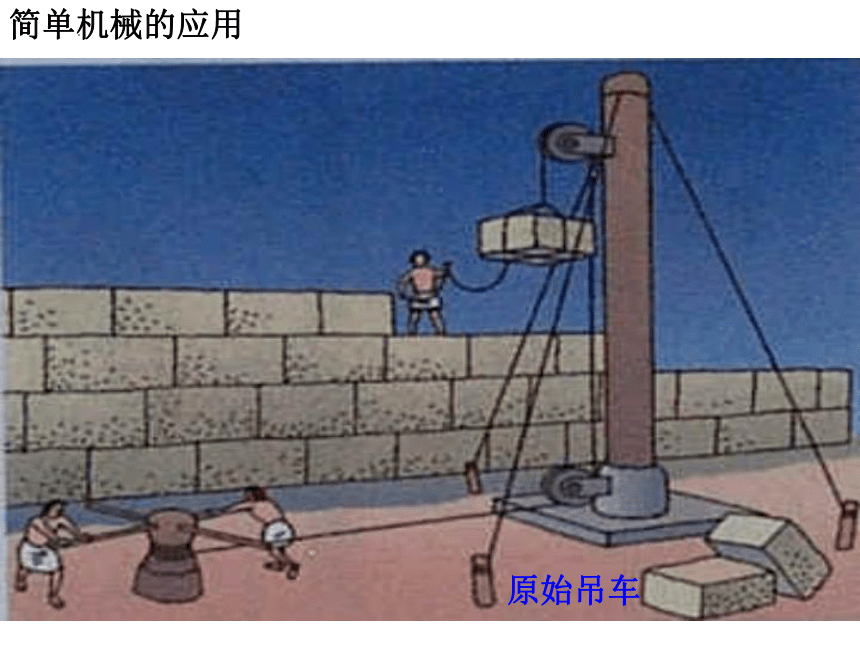

简单机械的应用
原始吊车

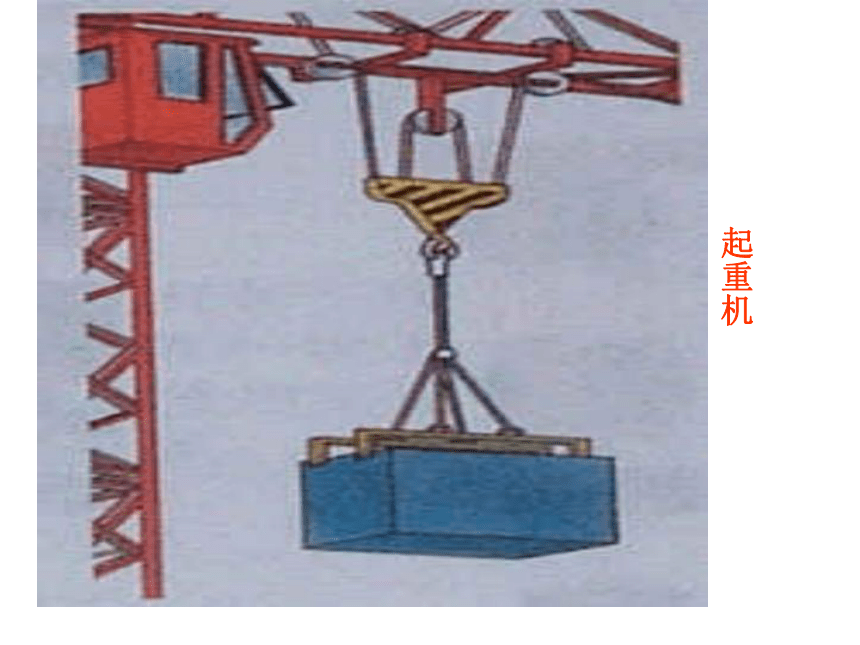

起重机

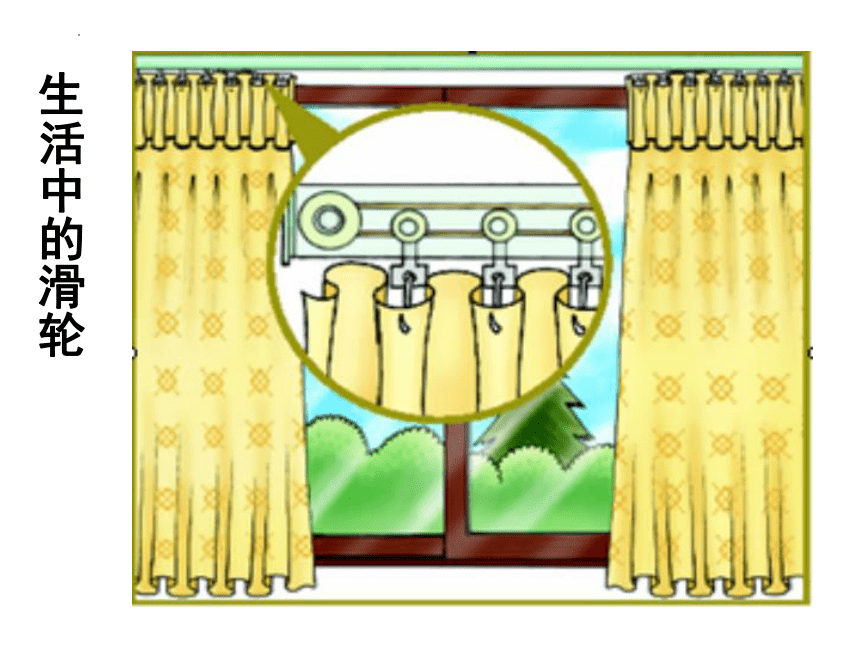

生活中的滑轮

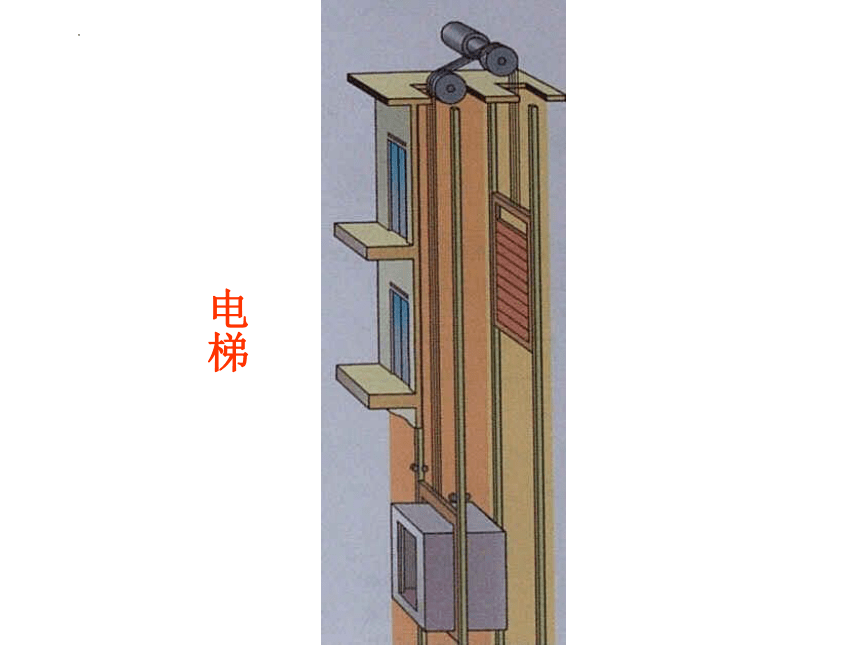

电梯

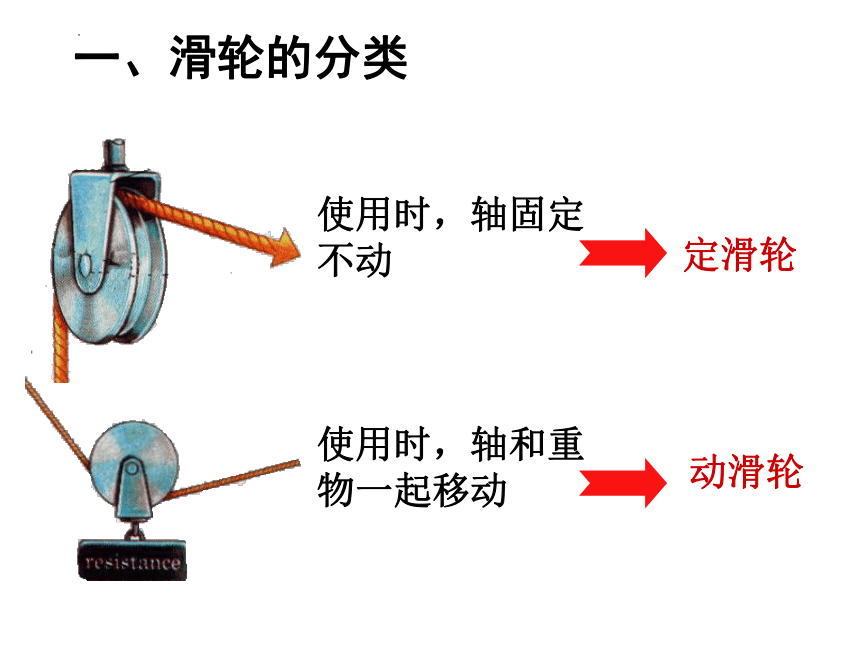

使用时，轴固定不动
使用时，轴和重物一起移动
定滑轮
动滑轮
一、滑轮的分类

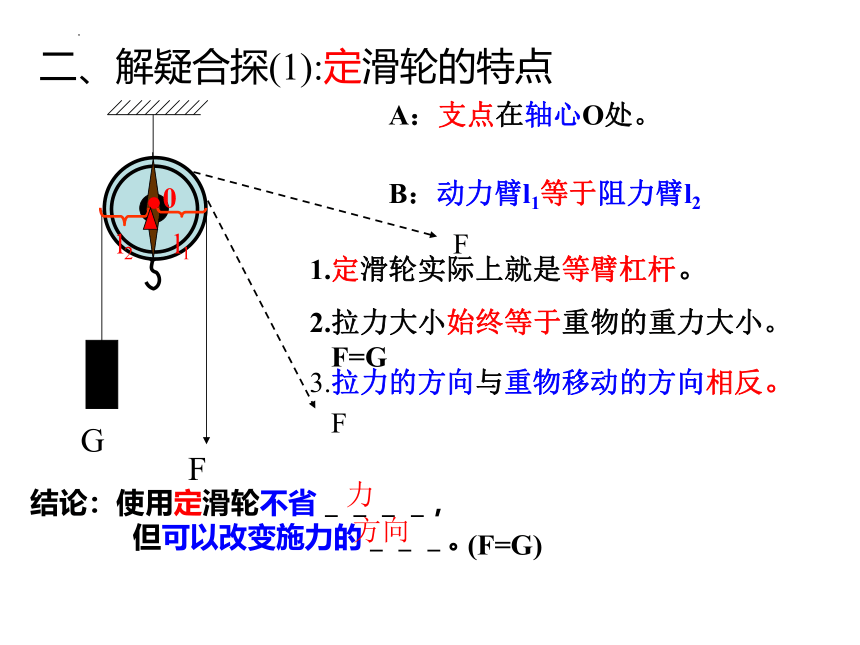

二、解疑合探(1):定滑轮的特点
结论：使用定滑轮不省＿＿＿＿，
但可以改变施力的＿＿＿。
力
方向
A：支点在轴心O处。
F
F
F
G
l2
l1
.0
B：动力臂l1等于阻力臂l2
1.定滑轮实际上就是等臂杠杆。
2.拉力大小始终等于重物的重力大小。
F=G
3.拉力的方向与重物移动的方向相反。
(F=G)
二、解疑合探(2):动滑轮的特点
F
G
结论：使用动滑轮可以＿＿＿＿，
但不能改变施力的＿＿＿＿。
省力
方向
O
.
A:支点在边缘O处
l1
l2
B：动力臂l1为阻力臂l2的2倍。
动力F为阻力G的
倍
1
2
1
2
F＝
G
1.动滑轮实质是动力臂为阻力臂2倍的杠杆。
2：拉力的方向与重物的移动方向相同。
1
2
(F＝
G
S
h
S=2h)
小结
1、定滑轮：使用定滑轮不省＿＿，但可以改变施力的＿＿＿，是等臂杠杆，不费距离。
2、动滑轮：使用动滑轮可以＿＿ 但不能改变施力的＿＿，是动力臂为阻力臂两倍的省力杠杆，要费物体升高高度一倍的距离。
省力
方向
力
方向
滑轮：周边有槽，能绕轴转动的小轮。
三、解疑合探(3): 滑轮组的特点
F
F
G
G
实验结论：
1
2
F＝
G
1
3
F＝
G
拉力F的大小与吊起动滑轮的绳子股数n有关。
n=2
n=3
甲
乙
1
n
F＝
G　
实验表明，使用滑轮组吊重物时，若动滑轮重和磨擦不计，滑轮组用几股绳子吊起物体，所用力就是物重的几分之一。
思考题：
在左图所示的滑轮组中，
(a)若动滑轮重G/不计，拉力F是多少？
(b)若动滑轮重G/不能忽略，那么图中 的拉力F应等于多少？
G/
G
F
1
5
F＝
G
1
5
F＝
(G+G/)
分析：图中吊起动滑轮的绳子股数为5
S＝nh
四、运用拓展
1、如图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
2、如图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）
图(b)
100
100
50
3、如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。
(a)
(b)
(c)
(d)
( b )
( c )
(a)
(d)
1、用滑轮组提起2000N的重物，绳子最多只能承受600N的力。（1）设计一个向下拉动绳子的最简单的滑轮组，并画出示意图（2）据此设计要匀速提起物体所用的拉力是多大？（不计滑轮重和摩擦）（3）若在此问题中，将物体匀速提高3m，应把绳子拉下几米？
解：由n=G/F=2000N/600N=3.33；要取4，如图。
（2）F/=G/n=2000N/4=500N
（3）s=nh=4×3m=12m
五、课堂练习
2、如图，用滑轮组拉着物体A在水平桌面上做匀速直线运动。滑轮本身的重力及摩擦不计，若拉力F为600N，则物体受到的阻力是多少N？
答：1200N
4、有一位举重运动员，他的体重为600N，他最多能举起800N的杠铃，这位运动员利用一个定滑轮提升重物时 （ ）
A、最多能提起600N的重物
B、最多能提起800N的重物
C、最多能提起小于800N大于600N的重物
D、最多能提起1400N的重物
D
作业
P161页 1、2
