第4节 欧姆定律在串、并联电路中的应用

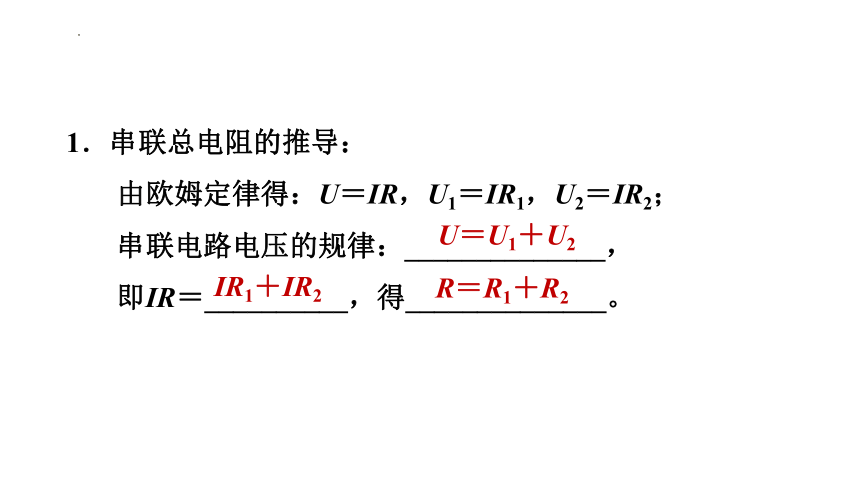

1．串联总电阻的推导：
由欧姆定律得：U＝IR，U1＝IR1，U2＝IR2；
串联电路电压的规律：______________，
即IR＝__________，得______________。
U＝U1＋U2
IR1＋IR2
R＝R1＋R2

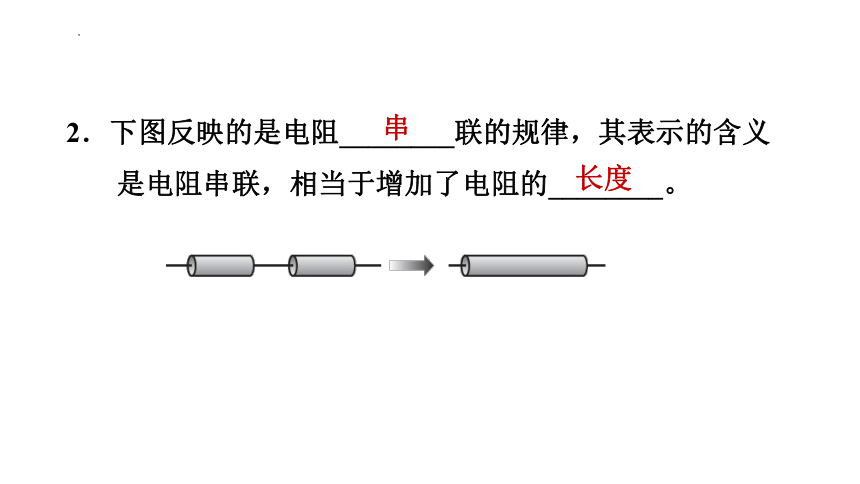

2．下图反映的是电阻________联的规律，其表示的含义是电阻串联，相当于增加了电阻的________。
串
返回
长度

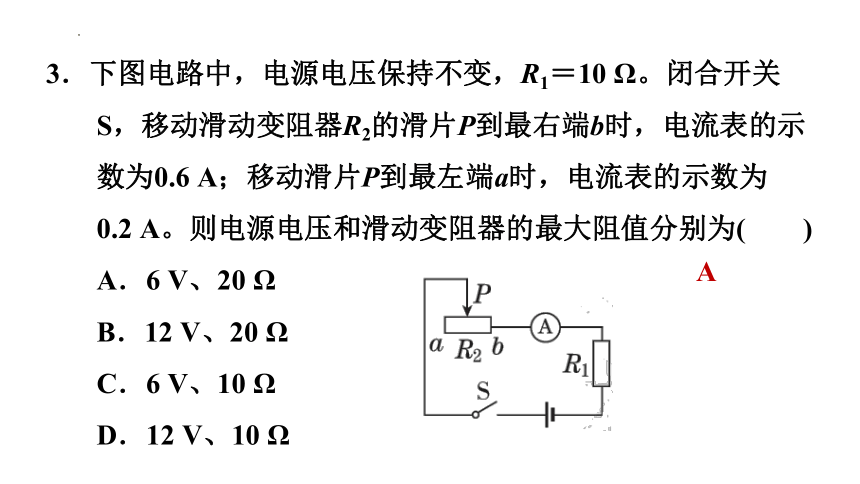

3．下图电路中，电源电压保持不变，R1＝10 Ω。闭合开关
S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6 A；移动滑片P到最左端a时，电流表的示数为
0.2 A。则电源电压和滑动变阻器的最大阻值分别为(　　)
A．6 V、20 Ω
B．12 V、20 Ω
C．6 V、10 Ω
D．12 V、10 Ω
A

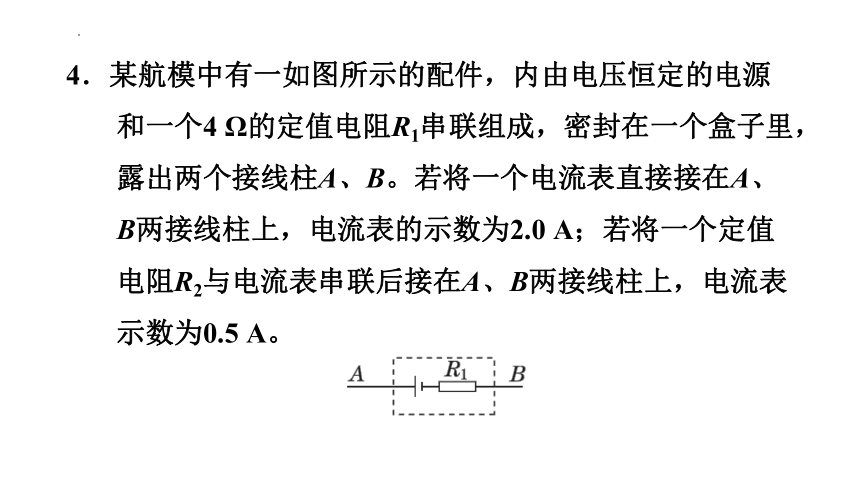

4．某航模中有一如图所示的配件，内由电压恒定的电源和一个4 Ω的定值电阻R1串联组成，密封在一个盒子里，露出两个接线柱A、B。若将一个电流表直接接在A、B两接线柱上，电流表的示数为2.0 A；若将一个定值电阻R2与电流表串联后接在A、B两接线柱上，电流表示数为0.5 A。

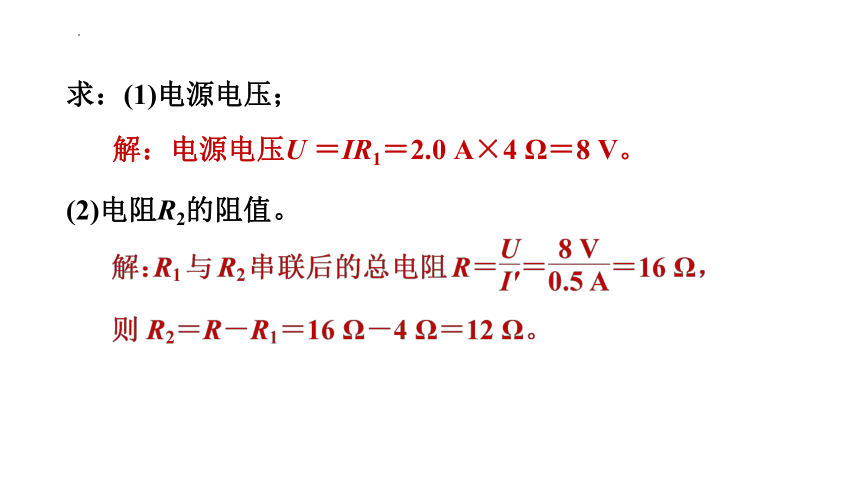

求：(1)电源电压；
解：电源电压U ＝IR1＝2.0 A×4 Ω＝8 V。
(2)电阻R2的阻值。
<
<

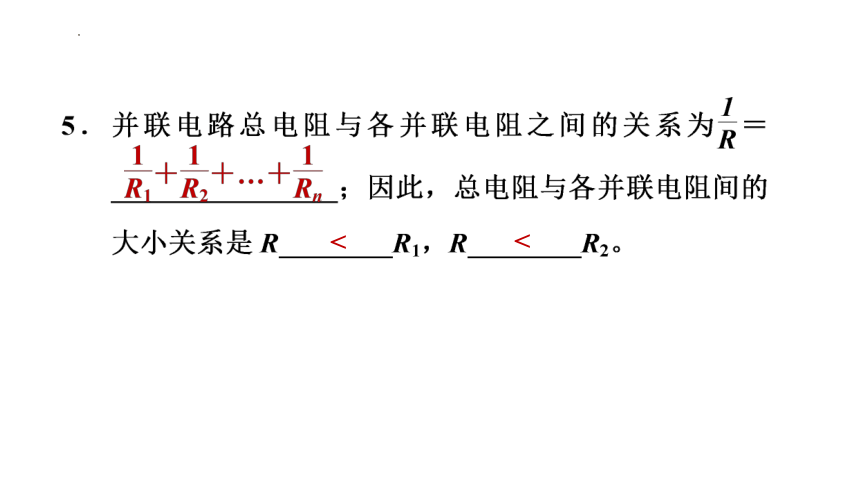

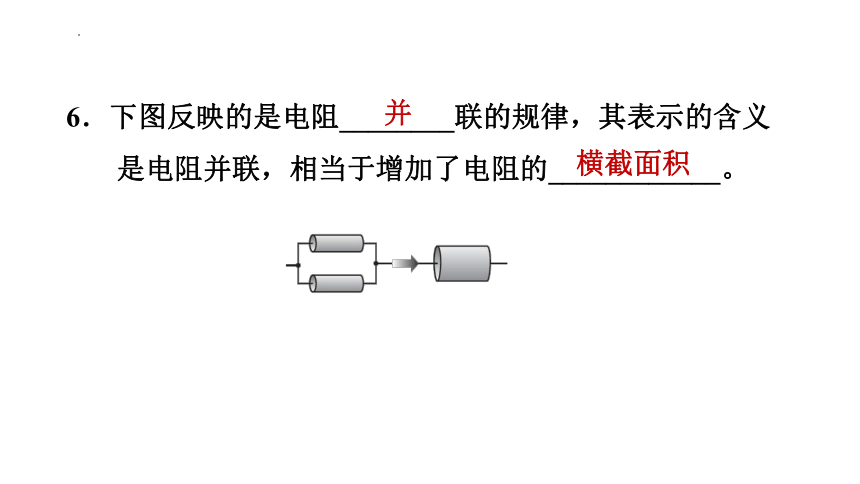

6．下图反映的是电阻________联的规律，其表示的含义是电阻并联，相当于增加了电阻的____________。
并
横截面积

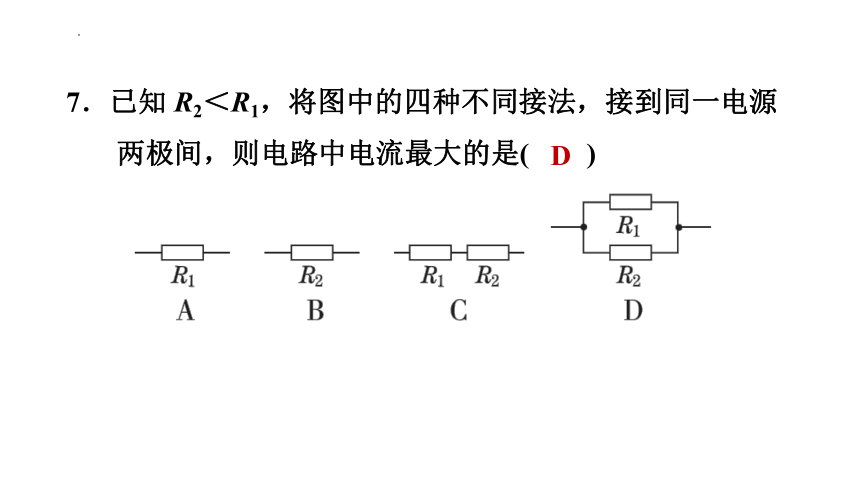

7．已知 R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是(　　)
D
D
9．将阻值为100 Ω的均匀导线对折后的阻值为______Ω，将此时的导线两端加4.5 V电压时，通过导线的电流为______A。
25
0.18
10．有阻值相同的三个电阻，以任意方式连接，最多能得到________种不同阻值的电阻；这些不同的连接方式，得到电阻的最大阻值与最小阻值之比是________。
7
9∶1
11．如图所示，电源电压保持不变，闭合开关S后，两灯均发光(设灯丝电阻不变)，电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。
请你判断故障情况是____________；若此时电压表的示数为4U，则小灯泡L1、L2的电阻之比为______；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是____________(填“电流表”“电压表”或“电流表和电压表”)。
L2断路
3∶1
电流表
12．电阻R1、R2阻值相等，连接在如图所示的电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。
1∶1
2∶1
13．如图所示，已知R1∶R2＝3∶1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲∶I乙＝________。
4∶1
3∶4
14．如图甲所示电路中，电源电压U＝
6 V，电阻R1＝30 Ω，闭合开关S，当滑动变阻器滑片P滑至某处位置时，电路中的电流表示数如图乙所示。
求：(1)通过R1的电流。
(2)此时滑动变阻器R接入电路的阻值。
15．空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。
空气质量指数A 0～50 51～100 101～150 151～200 201～300 >300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压U＝18 V，
(1)通过计算，判断电压表示数为10 V时对应的空气质量等级。
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0′的阻值应为多大？
