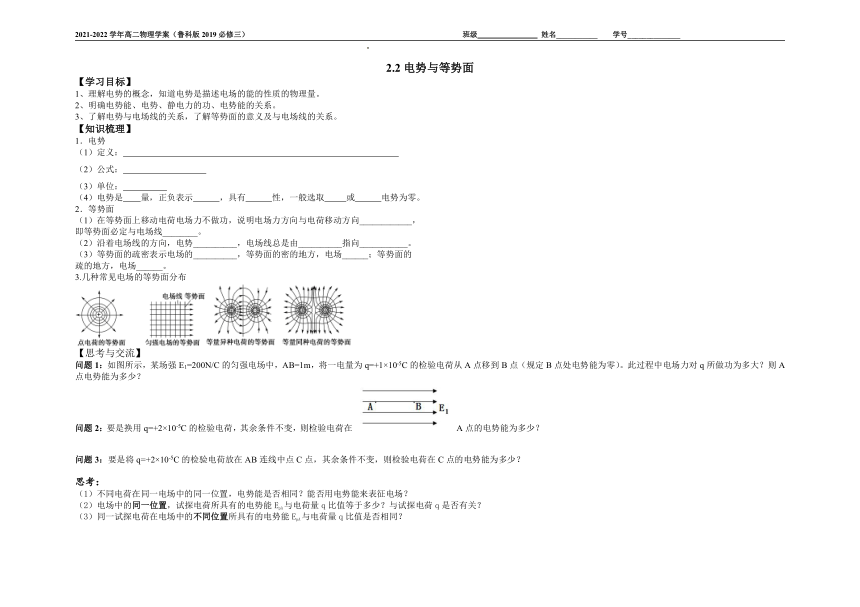

2.2电势与等势面
【学习目标】
1、理解电势的概念,知道电势是描述电场的能的性质的物理量。
2、明确电势能、电势、静电力的功、电势能的关系。
3、了解电势与电场线的关系,了解等势面的意义及与电场线的关系。
【知识梳理】
1.电势
(1)定义:
(2)公式:
(3)单位:
(4)电势是  量,正负表示   ,具有   性,一般选取 或 电势为零。
2.等势面
(1)在等势面上移动电荷电场力不做功,说明电场力方向与电荷移动方向____________,
即等势面必定与电场线________。
(2)沿着电场线的方向,电势__________,电场线总是由__________指向___________。
(3)等势面的疏密表示电场的__________,等势面的密的地方,电场______;等势面的
疏的地方,电场______。
3.几种常见电场的等势面分布
【思考与交流】
问题1:如图所示,某场强E1=200N/C的匀强电场中,AB=1m,将一电量为q=+1×10-5C的检验电荷从A点移到B点(规定B点处电势能为零)。此过程中电场力对q所做功为多大?则A点电势能为多少?
问题2:要是换用q=+2×10-5C的检验电荷,其余条件不变,则检验电荷在A点的电势能为多少?
问题3:要是将q=+2×10-5C的检验电荷放在AB连线中点C点,其余条件不变,则检验电荷在C点的电势能为多少?
思考:
(1)不同电荷在同一电场中的同一位置,电势能是否相同?能否用电势能来表征电场?
(2)电场中的同一位置,试探电荷所具有的电势能EpA与电荷量q比值等于多少?与试探电荷q是否有关?
(3)同一试探电荷在电场中的不同位置所具有的电势能EpA与电荷量q比值是否相同?

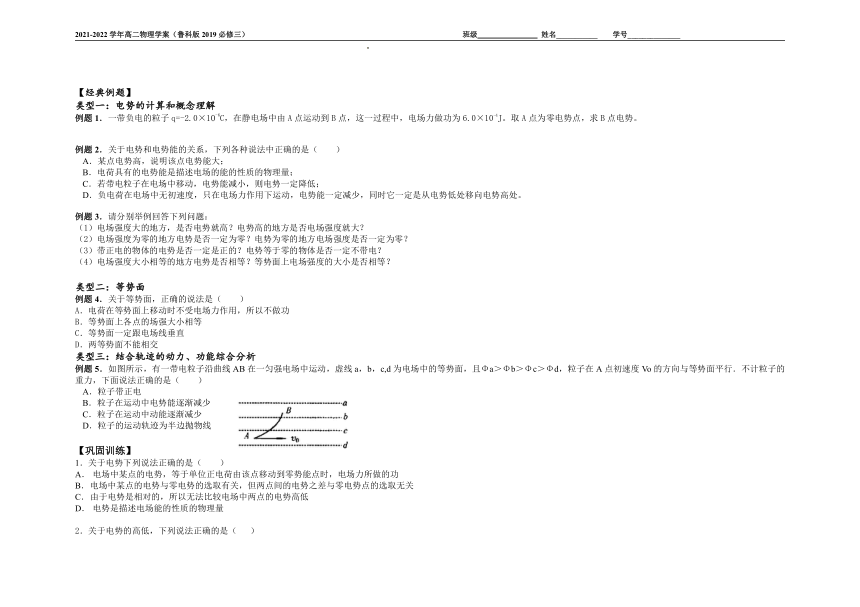

【经典例题】
类型一:电势的计算和概念理解
例题1.一带负电的粒子q=-2.0×10-6C,在静电场中由A点运动到B点,这一过程中,电场力做功为6.0×10-4J。取A点为零电势点,求B点电势。
例题2.关于电势和电势能的关系,下列各种说法中正确的是(  )
A.某点电势高,说明该点电势能大;
B.电荷具有的电势能是描述电场的能的性质的物理量;
C.若带电粒子在电场中移动,电势能减小,则电势一定降低;
D.负电荷在电场中无初速度,只在电场力作用下运动,电势能一定减少,同时它一定是从电势低处移向电势高处。
例题3.请分别举例回答下列问题:
(1)电场强度大的地方,是否电势就高?电势高的地方是否电场强度就大?
(2)电场强度为零的地方电势是否一定为零?电势为零的地方电场强度是否一定为零?
(3)带正电的物体的电势是否一定是正的?电势等于零的物体是否一定不带电?
(4)电场强度大小相等的地方电势是否相等?等势面上电场强度的大小是否相等?
类型二:等势面
例题4.关于等势面,正确的说法是(  )
A.电荷在等势面上移动时不受电场力作用,所以不做功
B.等势面上各点的场强大小相等
C.等势面一定跟电场线垂直
D.两等势面不能相交
类型三:结合轨迹的动力、功能综合分析
例题5.如图所示,有一带电粒子沿曲线AB在一匀强电场中运动,虚线a,b,c,d为电场中的等势面,且Φa>Φb>Φc>Φd,粒子在A点初速度Vo的方向与等势面平行.不计粒子的重力,下面说法正确的是( )
A.粒子带正电
B.粒子在运动中电势能逐渐减少
C.粒子在运动中动能逐渐减少
D.粒子的运动轨迹为半边抛物线
【巩固训练】
1.关于电势下列说法正确的是( )
电场中某点的电势,等于单位正电荷由该点移动到零势能点时,电场力所做的功
电场中某点的电势与零电势的选取有关,但两点间的电势之差与零电势点的选取无关
由于电势是相对的,所以无法比较电场中两点的电势高低
电势是描述电场能的性质的物理量
2.关于电势的高低,下列说法正确的是( )
A.沿电场线方向电势逐渐降低;
电势降低的方向一定是电场线的方向;
正电荷在只受电场力的作用下,一定向电势低的地方运动;
负电荷在只受到电场力的作用下,由静止释放,一定向电势高的地方运动
3.如图所示,一电荷只在电场力的作用下从A点运动的B点,下列说法正确的是( )
A、电场力一定做正功 B、电场力一定做负功
C、A点的电势比B点高 D、电荷一定做加速运动
4.下列说法正确的是( )
场强大的地方,电势一定高
场强大小相同的点电势一定相同
场强为零的地方电势一定为零
电势为零的地方,场强可能不为零
5.有一电场的电场线如图所示,场中A、B两点电场强度的大小和电势分别用、和、表示,则( )
A. > > B. > <
C. < > D. < <
6.取无穷远处电势为零,则两个等量异种电荷连线中点的电势( )
A.大于零 B.等于零 C.小于零 D.无法判断
7.下列关于电势高低的判断正确的是( )
A.正电荷从A点移到B点,电势能增加,A点电势一定低
B.正电荷只在电场力的作用下从A点移到B点,A点电势一定较高
C.负电荷从A点移到B点,外力做正功,A点电势一定较高
D.负电荷从A点移到B点,电势能增加,A点电势一定低
8.一个点电荷,从静电场中的a点移到b点,其电势能的变化为零,则( )
A.a、b两点的场强一定相等; B.该点电荷一定沿等势面移动;
C.作用于该点电荷的电场力与其移动方向总是垂直的; D.a、b两点的电势一定相等。
9.点电荷-Q形成的电场中A、B两点的电势分别为、,取无穷远处电势为零,则下列判断正确的是( )
A.>>0 B.<<0
C.>>0 D.<<0
10.关于等量异种电荷形成的电场,下列说法中正确的是( )
A.两电荷连线的中垂线为一等势线,且其电势与无穷远处相同
B.两电荷连线的中垂线为一等势线,但其电势小于无穷远处的电势
C.带电粒子由两电荷的中垂线的任意点,沿任何路径移到无穷远处,电场力一直不做功
D.带电粒子由两电荷的中垂线的任意点,沿任何路径移到无穷远处,电场力所做总功为零
11.如图所示,Q1和Q2是两个固定的负点电荷,在它们的连线上有a、b、c三点,其中b点的合场强为零,现将另一正点电荷q由a点沿连线移动到c点,在移动的过程中,点电荷q的电势能变化是( )
A、不断减少 B、不断增加
C、先增加后减少 D、先减少后增加
12.如图所示,实线为一匀强电场的电场线,一个带电粒子射入电场后,留下一条从a到b虚线所示的径迹,重力不计,下列判断正确的是( )
A、b点的电势高于a点电势
B、粒子在a点的动能大于在b点的动能
C、粒子在a点的电势能小于在b点的电势能
D、场强方向向左
13.一带负电的粒子q=-2.0×10-9C在静电场中由A点运动到B点。这一过程中,除电场力外,其他力做的功为6.0×10-5J,粒子的动能增加了8.0×10-5J。从C点移到B点电场力做功为-4.0×10-5J。取A点为零势能点,求B点的电势φB和C点的电势φC 。
参考答案:
例1 300V 例2 D 例3 (1)否 否 (2)否 否 (3)否 否 (4)否 否
例4 CD 例5 BD
巩固训练
1.ABD 2.AD 3.C 4.D 5.D 6.B 7.A 8.D 9.B 10.AD 11.C 12.BC
13. φB= 10000v
φC=30000V
