第十一章学情评估
一、选择题(每题3分，共30分)

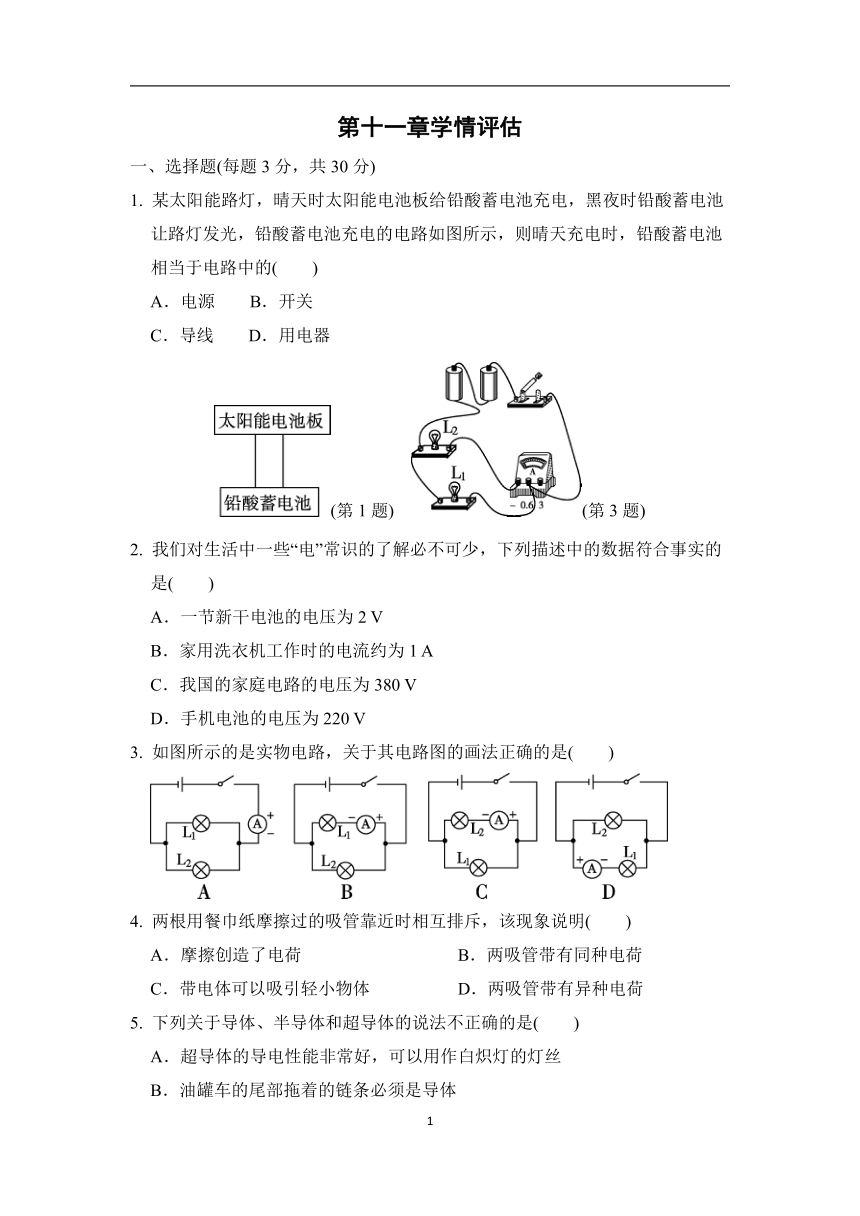

1. 某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的(　　)
A．电源　 B．开关　
C．导线　 D．用电器
INCLUDEPICTURE"22WB91-1.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB91-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB91-1.tif" \* MERGEFORMATINET (第1题)　INCLUDEPICTURE"PU48.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\PU48.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\PU48.tif" \* MERGEFORMATINET (第3题)
2. 我们对生活中一些“电”常识的了解必不可少，下列描述中的数据符合事实的是(　　)
A．一节新干电池的电压为2 V
B．家用洗衣机工作时的电流约为1 A
C．我国的家庭电路的电压为380 V
D．手机电池的电压为220 V
3. 如图所示的是实物电路，关于其电路图的画法正确的是(　　)
INCLUDEPICTURE"PU49.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\PU49.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\PU49.tif" \* MERGEFORMATINET
4. 两根用餐巾纸摩擦过的吸管靠近时相互排斥，该现象说明(　　)
A．摩擦创造了电荷　　　　 B．两吸管带有同种电荷
C．带电体可以吸引轻小物体 D．两吸管带有异种电荷
5. 下列关于导体、半导体和超导体的说法不正确的是(　　)
A．超导体的导电性能非常好，可以用作白炽灯的灯丝
B．油罐车的尾部拖着的链条必须是导体
C．发光二极管的核心材料是半导体
D．导体容易导电是因为导体内有大量可以自由移动的电荷

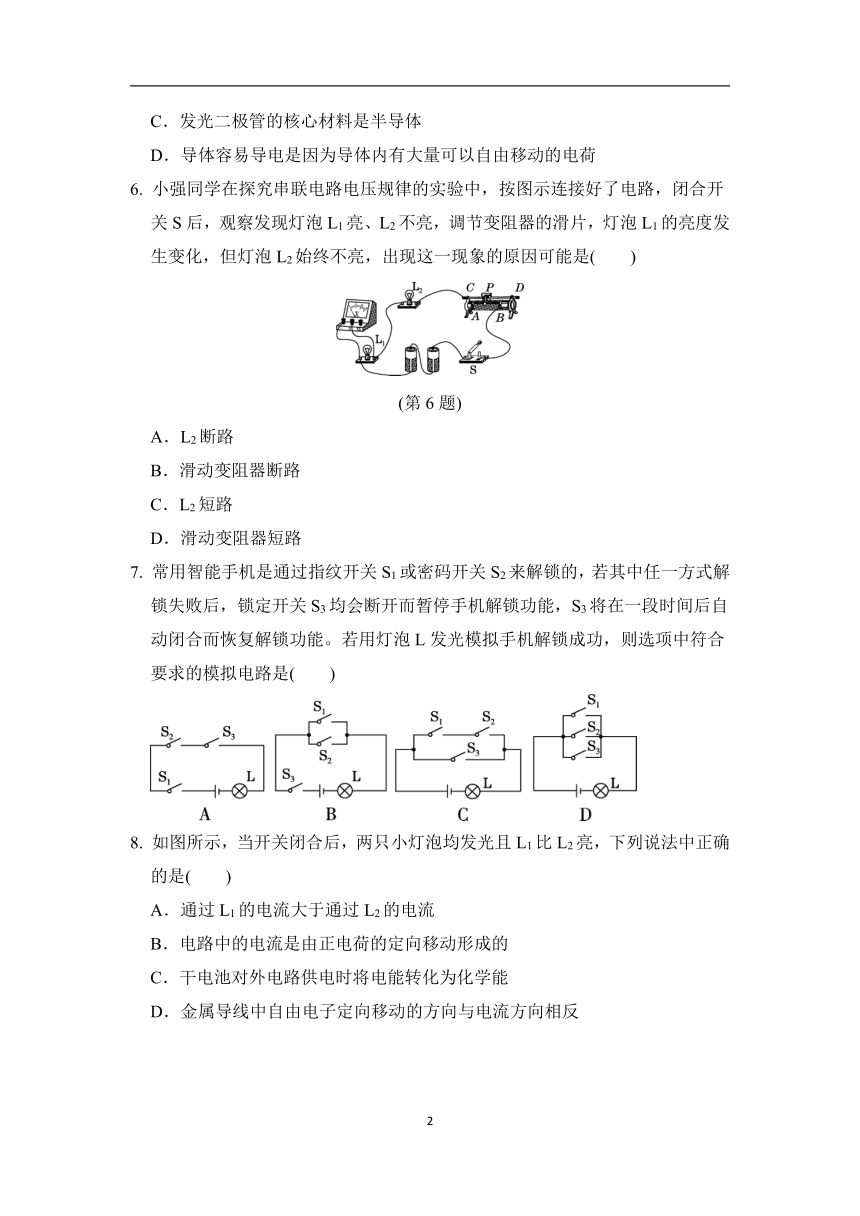

6. 小强同学在探究串联电路电压规律的实验中，按图示连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮，调节变阻器的滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是(　　)
INCLUDEPICTURE"22WB91-2.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB91-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB91-2.tif" \* MERGEFORMATINET
(第6题)
A．L2断路
B．滑动变阻器断路
C．L2短路
D．滑动变阻器短路
7. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则选项中符合要求的模拟电路是(　　)
INCLUDEPICTURE"22WB93.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB93.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB93.tif" \* MERGEFORMATINET
8. 如图所示，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是(　　)
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷的定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
INCLUDEPICTURE"22WB94.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB94.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB94.tif" \* MERGEFORMATINET (第8题) INCLUDEPICTURE"22WB94-1.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB94-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB94-1.tif" \* MERGEFORMATINET (第9题)

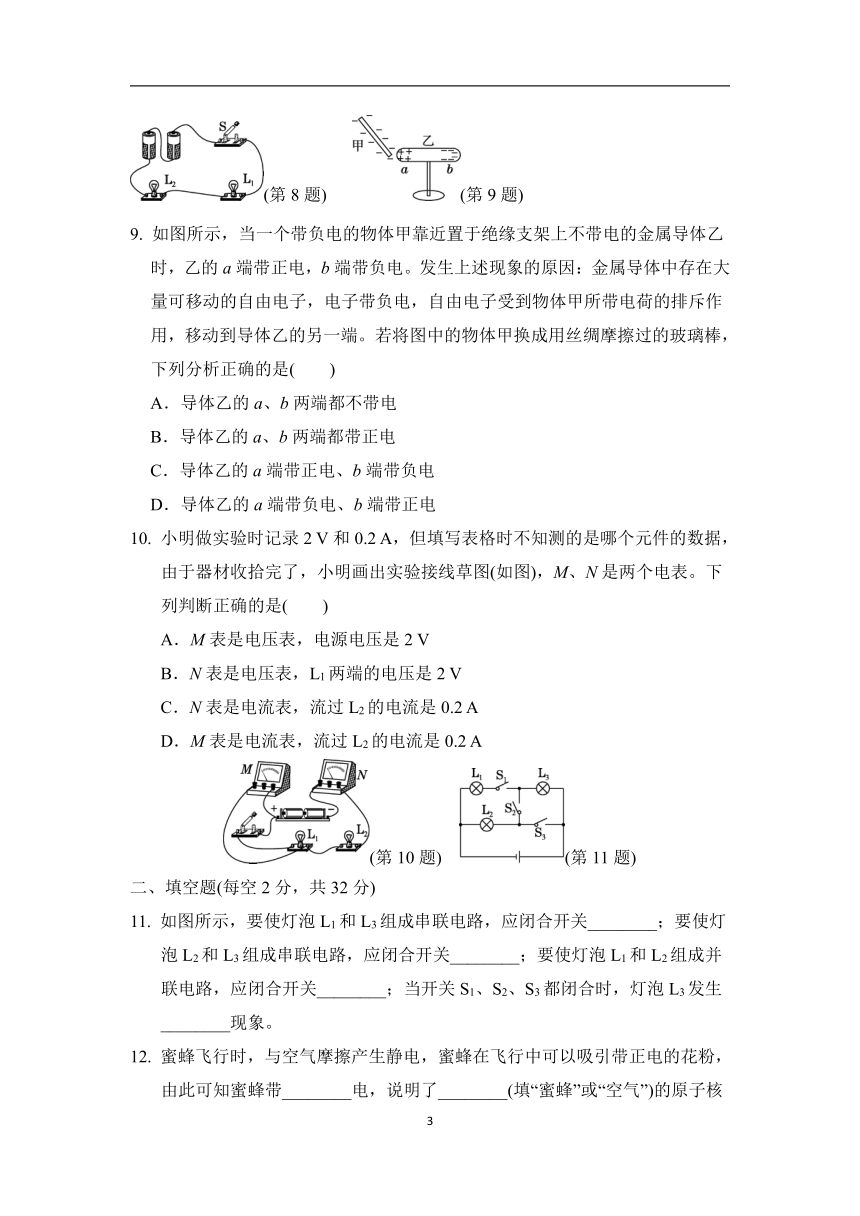

9. 如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒，下列分析正确的是(　　)
A．导体乙的a、b两端都不带电
B．导体乙的a、b两端都带正电
C．导体乙的a端带正电、b端带负电
D．导体乙的a端带负电、b端带正电
10. 小明做实验时记录2 V和0.2 A，但填写表格时不知测的是哪个元件的数据，由于器材收拾完了，小明画出实验接线草图(如图)，M、N是两个电表。下列判断正确的是(　　)
A．M表是电压表，电源电压是2 V
B．N表是电压表，L1两端的电压是2 V
C．N表是电流表，流过L2的电流是0.2 A
D．M表是电流表，流过L2的电流是0.2 A
INCLUDEPICTURE"22WB94-2.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB94-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB94-2.tif" \* MERGEFORMATINET (第10题)　INCLUDEPICTURE"J-17.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\J-17.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\J-17.tif" \* MERGEFORMATINET (第11题)
二、填空题(每空2分，共32分)
11. 如图所示，要使灯泡L1和L3组成串联电路，应闭合开关________；要使灯泡L2和L3组成串联电路，应闭合开关________；要使灯泡L1和L2组成并联电路，应闭合开关________；当开关S1、S2、S3都闭合时，灯泡L3发生________现象。
12. 蜜蜂飞行时，与空气摩擦产生静电，蜜蜂在飞行中可以吸引带正电的花粉，由此可知蜜蜂带________电，说明了________(填“蜜蜂”或“空气”)的原子核对核外电子的束缚能力强。

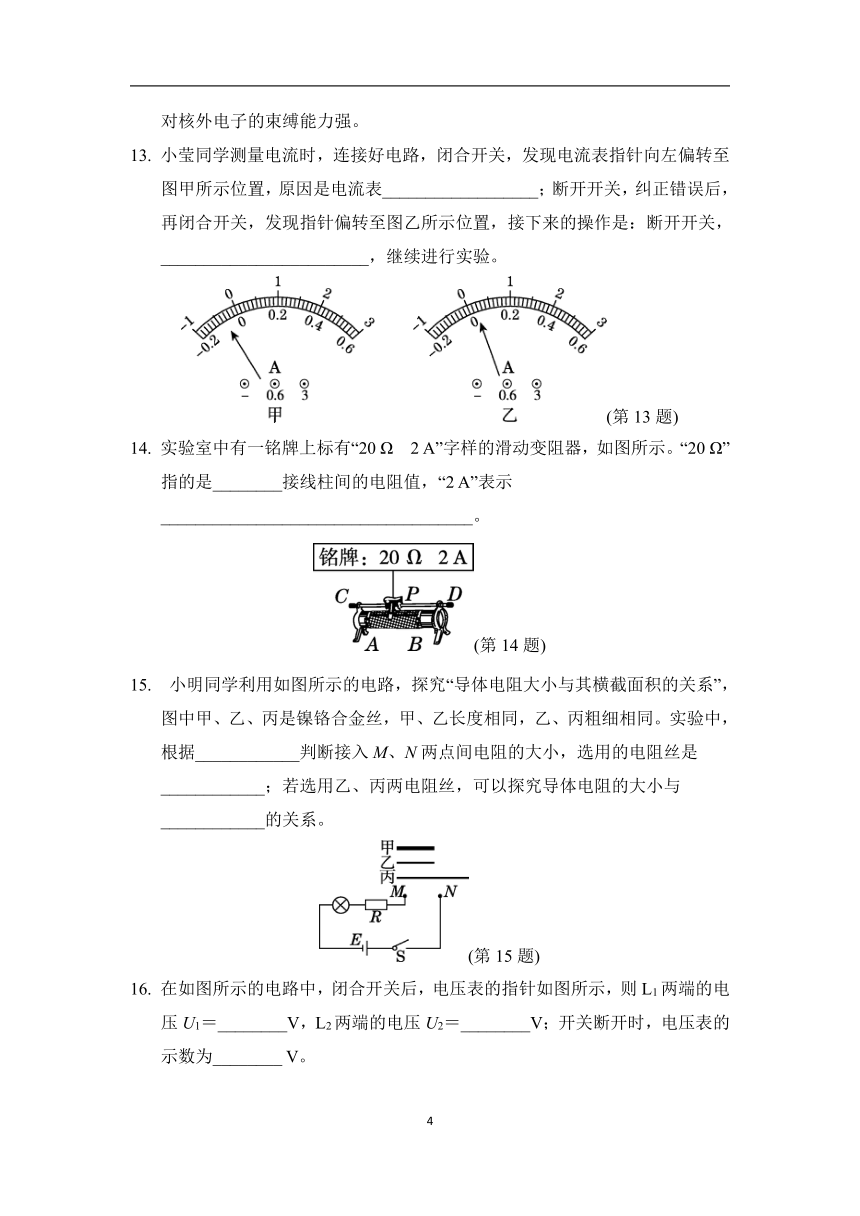

13. 小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表__________________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，________________________，继续进行实验。
INCLUDEPICTURE"22WB95-1.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB95-1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB95-1.tif" \* MERGEFORMATINET (第13题)
14. 实验室中有一铭牌上标有“20 Ω　2 A”字样的滑动变阻器，如图所示。“20 Ω”指的是________接线柱间的电阻值，“2 A”表示____________________________________。
INCLUDEPICTURE"22WB95-2.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB95-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB95-2.tif" \* MERGEFORMATINET (第14题)
15. 小明同学利用如图所示的电路，探究“导体电阻大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中，根据____________判断接入M、N两点间电阻的大小，选用的电阻丝是____________；若选用乙、丙两电阻丝，可以探究导体电阻的大小与____________的关系。
INCLUDEPICTURE"J-19.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\J-19.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\J-19.tif" \* MERGEFORMATINET (第15题)
16. 在如图所示的电路中，闭合开关后，电压表的指针如图所示，则L1两端的电压U1＝________V，L2两端的电压U2＝________V；开关断开时，电压表的示数为________ V。
INCLUDEPICTURE"22WB96.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB96.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB96.tif" \* MERGEFORMATINET (第16题)
三、作图题(共4分)
17. 根据电路图连接实物图。
INCLUDEPICTURE"22WB97.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB97.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB97.tif" \* MERGEFORMATINET (第17题)
四、实验探究题(每题12分，共24分)
18. 在“探究并联电路规律”的实验中，图甲是实验电路图。
INCLUDEPICTURE"2021秋出片+1.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\2021秋出片+1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\2021秋出片+1.tif" \* MERGEFORMATINET (第18题)
实验序号 Ia/A Ib/A Ic/A
1 0.22 0.22 0.44
2 0.24 0.24 0.48
3 0.28 0.28 0.56
(1)在连接电路的过程中，开关应该处于________状态。
(2)闭合开关前，小明发现电流表的指针偏转如图乙所示，原因是______________________________。
(3)实验数据记录在表中，分析数据可得出结论：在并联电路中，________________________________。
(4)为了得到并联电路电流的普遍规律，减少实验的偶然性，请给小明的实验提出改进建议：________________________________。
19. 某同学选用两节新电池、两个小灯泡、一个电压表等器材，用如图甲所示的电路来探究“串联电路的电压特点”。
INCLUDEPICTURE"22WB98.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB98.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB98.tif" \* MERGEFORMATINET
(第19题)
实验次数 UAB/ V UBC/ V UAC/ V
1 0.8 2.2 3
2 1 2 3
3 1.2 1.8 3
(1)按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、 A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是________________(用公式表示)。
(2)该实验换用不同规格的小灯泡进行多次实验的主要目的是________(填序号)。
A．减小实验误差　 B．寻找普遍规律
(3)某次测量时，电压表的示数如图乙所示，其示数为________ V。
(4)按照甲图连接的实物图丙是________(填“正确”或“错误”)的，此时闭合开关，电压表的示数为________V。
五、计算题(共10分)
20. 如图所示，电源电压保持不变。当S3闭合，S1、S2断开时，电压表示数为6 V。
(1)当S1、S3断开，S2闭合时，电压表示数为4 V，则L1、L2两端的电压为多少伏？
(2)当S1、S3闭合，S2断开时，电流表 A和 A1的示数分别为0.5 A和0.2 A，则通过L1、L2的电流为多少安？
INCLUDEPICTURE"22WB99.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB99.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB99.tif" \* MERGEFORMATINET
(第20题)
答案
一、1. D　2. B　3. C　4. B　5. A　6. C　7. B　8. D
9. D　点拨：根据题意可知：当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电，其原因是同种电荷相互排斥；将物体甲换成用丝绸摩擦过的玻璃棒，玻璃棒带正电，根据异种电荷相互吸引可知，电子会移动到a端，a端带负电，b端带正电，故D正确。
10. C　点拨：由图可知，该电路为串联电路，N串联接入电路中，N是电流表，则流过L2的电流是0.2 A；M并联接入电路中，M为电压表；电压表测量的是灯泡L1两端的电压。
二、11. S1；S2；S1、S2、S3；短路　
12. 负；蜜蜂
13. 正负接线柱接反了；换接0～0.6 A的量程
14. A、B；滑动变阻器允许通过的最大电流为2 A
15. 灯泡亮度；甲、乙；长度　
16. 0.8；2.2；3
三、17. 解：如图所示。
INCLUDEPICTURE"22WD48.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WD48.TIF" \* MERGEFORMATINET (第17题)
四、18. (1)断开
(2)电流表指针没有调零
(3)干路电流等于各支路电流之和
(4)换用不同规格的灯泡进行实验
19. (1)U AC＝U AB＋UBC　
(2)B　
(3)1.2　
(4)错误；3
20. 解：(1)当S3闭合，S1、S2断开时，电路为L2的简单电路，L2两端的电压等于电源电压，电源电压U＝6 V；当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，U2＝4 V，根据串联电路电压的规律，L1两端的电压为U1＝U－U2＝6 V－4 V＝2 V。
(2)当S1、S3闭合，S2断开时，两灯泡并联，电流表A测干路电流，电流表A1测通过L1的电流，则I1＝0.2 A，根据并联电路电流的规律，通过L2的电流：I2＝I－I1＝0.5 A－0.2 A＝0.3 A。
