北师大版物理九年级上册第十二章 欧姆定律 学情评估（含答案）

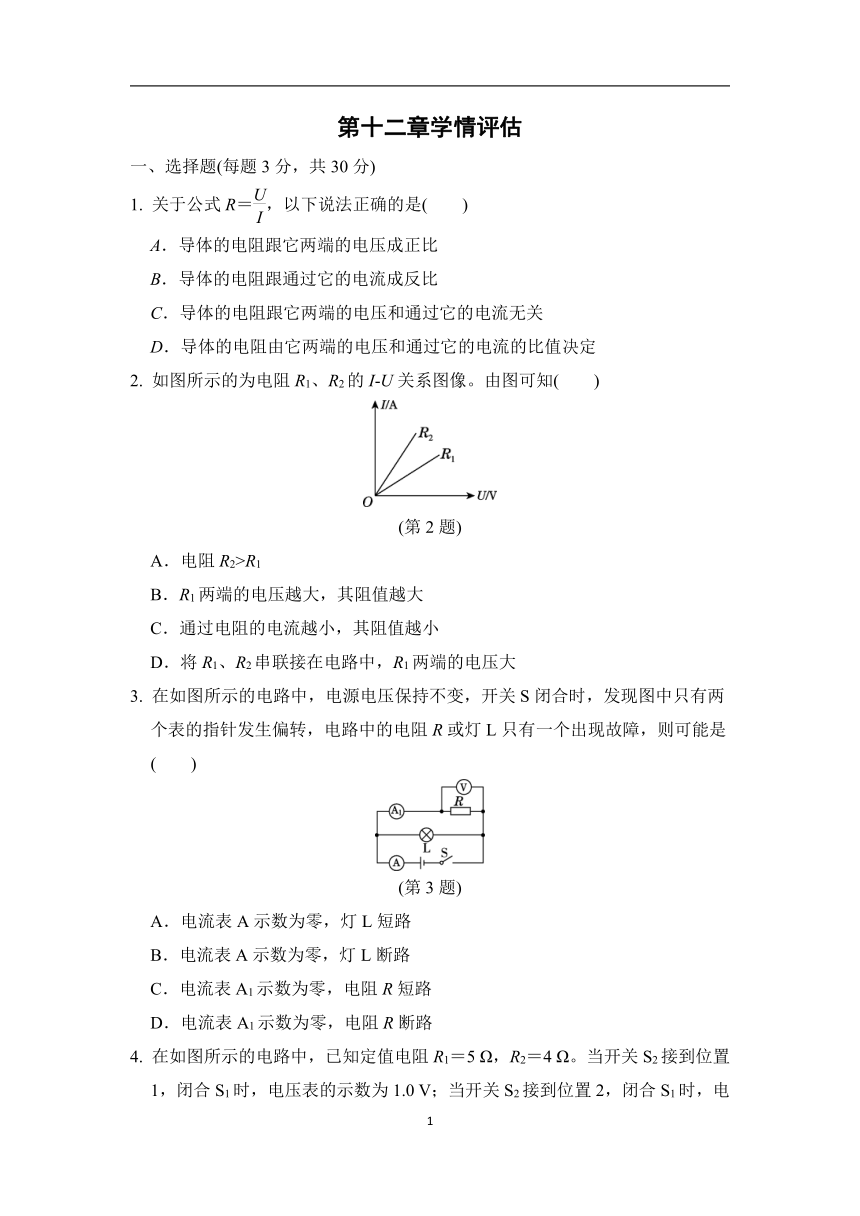

第十二章学情评估
一、选择题(每题3分，共30分)
1. 关于公式R＝，以下说法正确的是(　　)
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
2. 如图所示的为电阻R1、R2的I U关系图像。由图可知(　　)
INCLUDEPICTURE"q-40.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\q-40.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\q-40.tif" \* MERGEFORMATINET
(第2题)
A．电阻R2>R1
B．R1两端的电压越大，其阻值越大
C．通过电阻的电流越小，其阻值越小
D．将R1、R2串联接在电路中，R1两端的电压大
3. 在如图所示的电路中，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是(　　)
INCLUDEPICTURE"D153.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\D153.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\D153.tif" \* MERGEFORMATINET
(第3题)
A．电流表A示数为零，灯L短路
B．电流表A示数为零，灯L断路
C．电流表A1示数为零，电阻R短路
D．电流表A1示数为零，电阻R断路

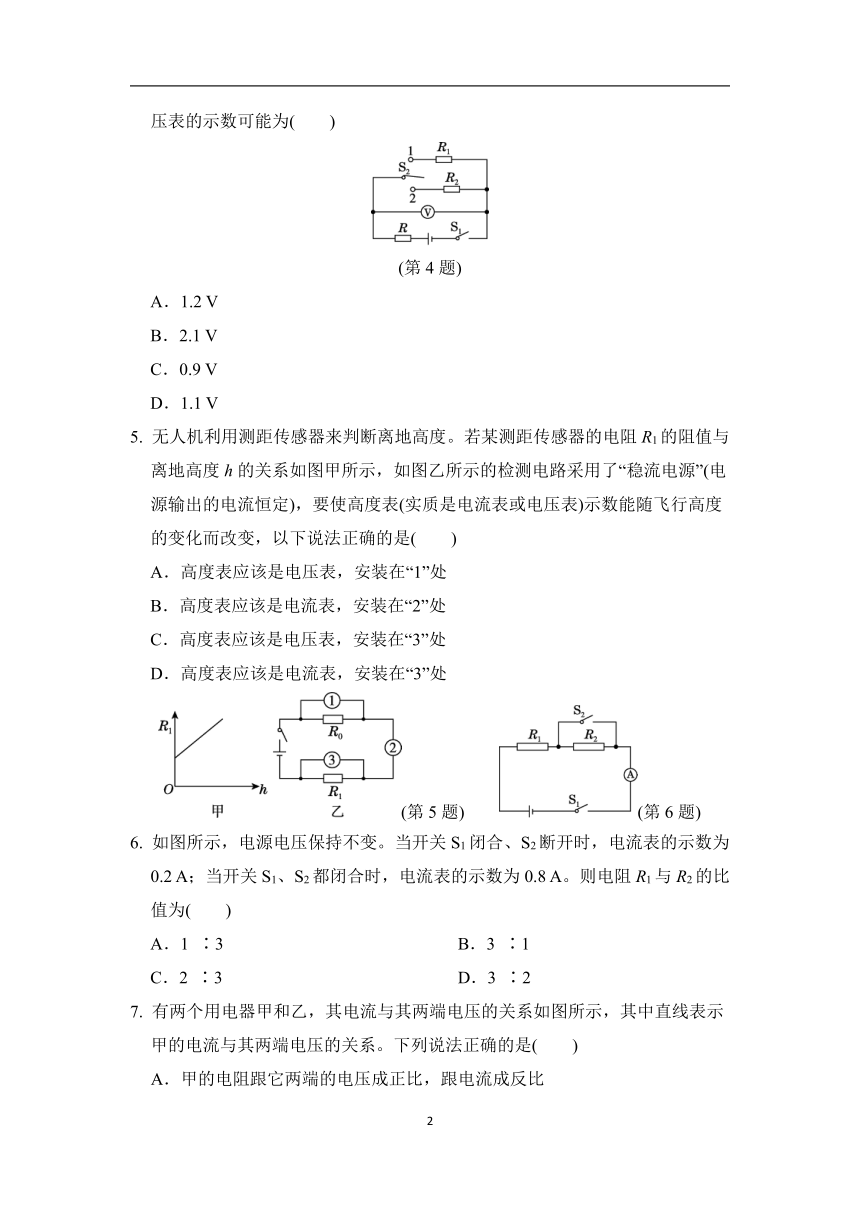

4. 在如图所示的电路中，已知定值电阻R1＝5 Ω，R2＝4 Ω。当开关S2接到位置1，闭合S1时，电压表的示数为1.0 V；当开关S2接到位置2，闭合S1时，电压表的示数可能为(　　)
INCLUDEPICTURE"22WB100-2.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB100-2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB100-2.tif" \* MERGEFORMATINET
(第4题)
A．1.2 V
B．2.1 V
C．0.9 V
D．1.1 V
5. 无人机利用测距传感器来判断离地高度。若某测距传感器的电阻R1的阻值与离地高度h的关系如图甲所示，如图乙所示的检测电路采用了“稳流电源”(电源输出的电流恒定)，要使高度表(实质是电流表或电压表)示数能随飞行高度的变化而改变，以下说法正确的是(　　)
A．高度表应该是电压表，安装在“1”处
B．高度表应该是电流表，安装在“2”处
C．高度表应该是电压表，安装在“3”处
D．高度表应该是电流表，安装在“3”处
INCLUDEPICTURE"J-29A.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\J-29A.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\J-29A.tif" \* MERGEFORMATINET (第5题)　　INCLUDEPICTURE"22WB100.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB100.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB100.tif" \* MERGEFORMATINET (第6题)
6. 如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.8 A。则电阻R1与R2的比值为(　　)
A．1 ∶3　 B．3 ∶1　
C．2 ∶3　 D．3 ∶2

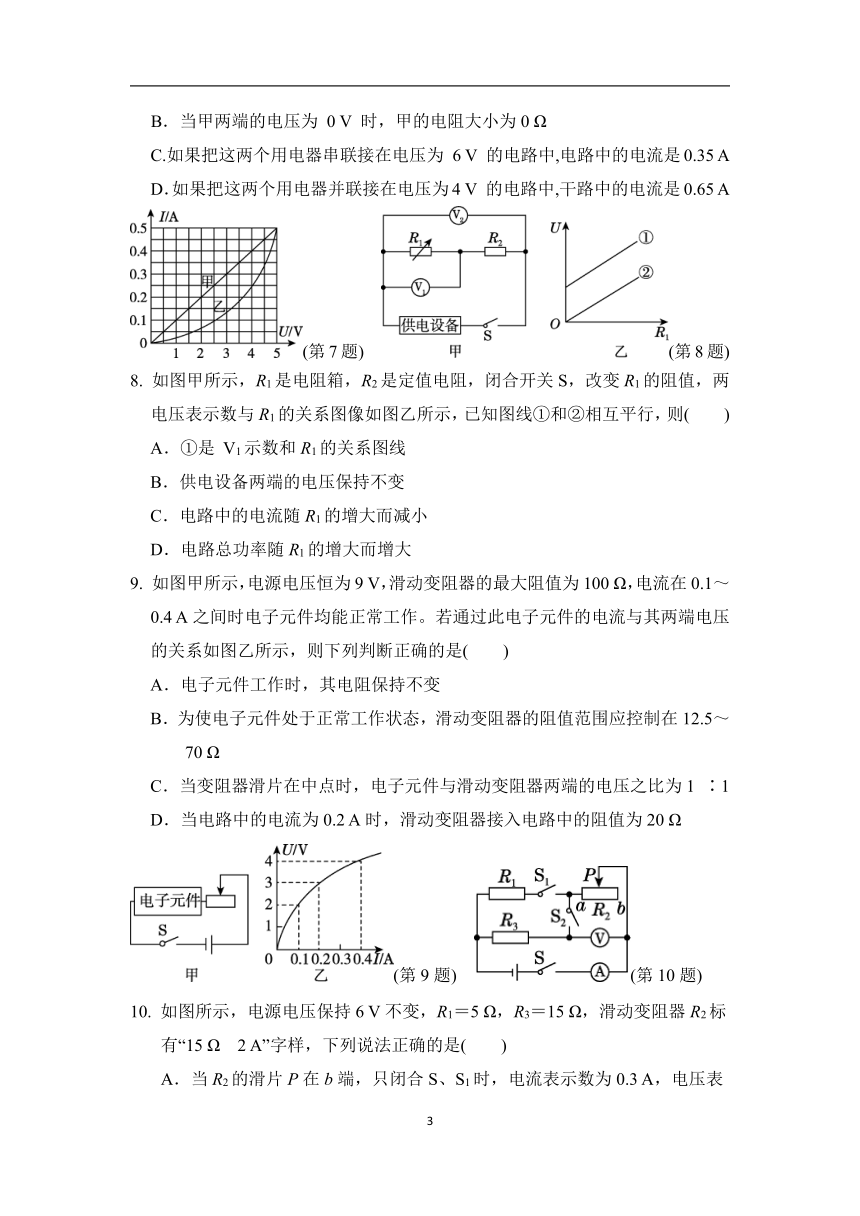

7. 有两个用电器甲和乙，其电流与其两端电压的关系如图所示，其中直线表示甲的电流与其两端电压的关系。下列说法正确的是(　　)
A．甲的电阻跟它两端的电压成正比，跟电流成反比
B．当甲两端的电压为 0 V 时，甲的电阻大小为0 Ω
C.如果把这两个用电器串联接在电压为 6 V 的电路中,电路中的电流是0.35 A
D．如果把这两个用电器并联接在电压为4 V 的电路中,干路中的电流是0.65 A
INCLUDEPICTURE"22WB101.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB101.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB101.tif" \* MERGEFORMATINET (第7题)　INCLUDEPICTURE"22WB102.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB102.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB102.tif" \* MERGEFORMATINET (第8题)
8. 如图甲所示，R1是电阻箱，R2是定值电阻，闭合开关S，改变R1的阻值，两电压表示数与R1的关系图像如图乙所示，已知图线①和②相互平行，则(　　)
A．①是 V1示数和R1的关系图线
B．供电设备两端的电压保持不变
C．电路中的电流随R1的增大而减小　
D．电路总功率随R1的增大而增大
9. 如图甲所示，电源电压恒为9 V，滑动变阻器的最大阻值为100 Ω，电流在0.1～0.4 A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是(　　)
A．电子元件工作时，其电阻保持不变
B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5～70 Ω
C．当变阻器滑片在中点时，电子元件与滑动变阻器两端的电压之比为1 ∶1
D．当电路中的电流为0.2 A时，滑动变阻器接入电路中的阻值为20 Ω
INCLUDEPICTURE"换题13.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\换题13.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\换题13.tif" \* MERGEFORMATINET (第9题)　INCLUDEPICTURE"22WB104.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB104.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB104.tif" \* MERGEFORMATINET (第10题)
10. 如图所示，电源电压保持6 V不变，R1＝5 Ω，R3＝15 Ω，滑动变阻器R2标有“15 Ω　2 A”字样，下列说法正确的是(　　)
A．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3 A，电压表示数为0
B．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2 A，电压表的示数为3 V
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4 A，电压表示数为6 V
D．当R2的滑片P在a端，闭合S、S1、S2时，电流表示数为1.2 A，电压表的示数为0
二、填空题(每空2分，共26分)

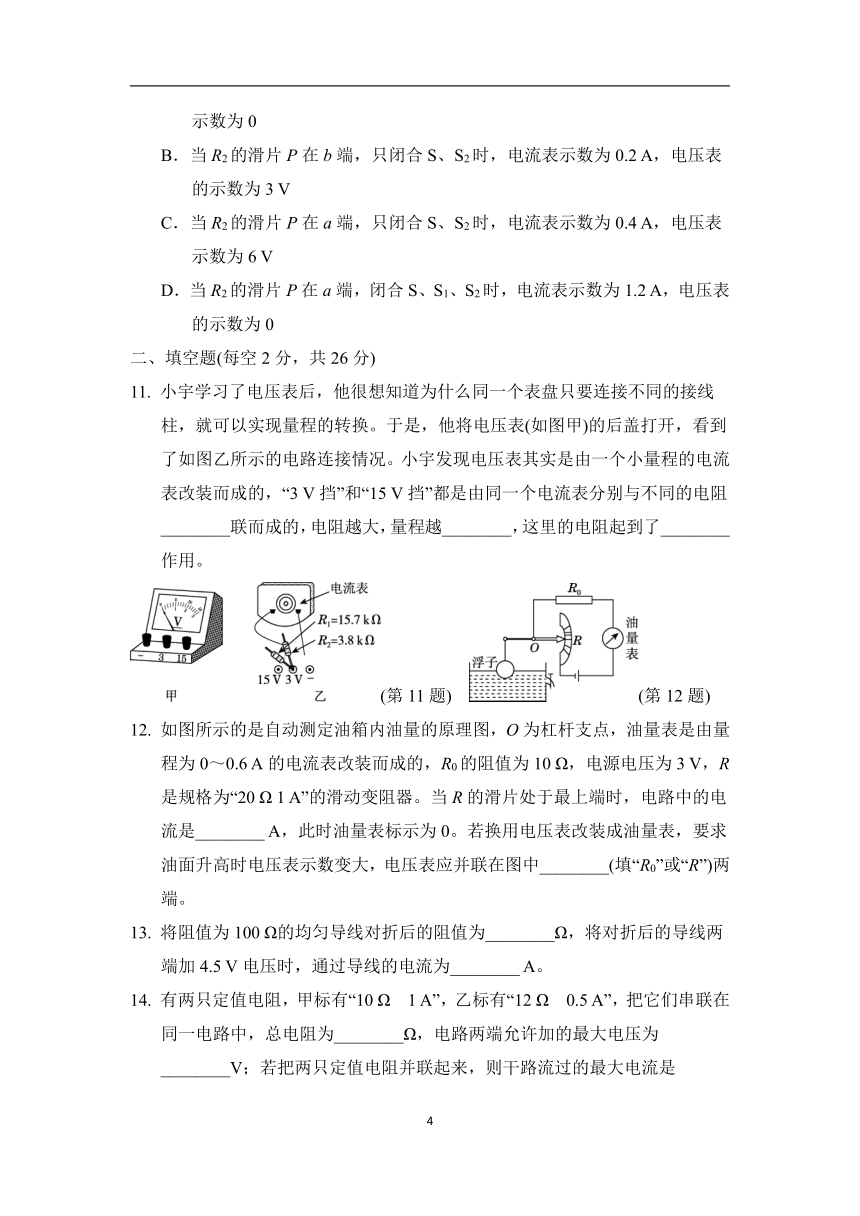

11. 小宇学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电压表(如图甲)的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成的，“3 V挡”和“15 V挡”都是由同一个电流表分别与不同的电阻________联而成的，电阻越大，量程越________，这里的电阻起到了________作用。
INCLUDEPICTURE"22WB105.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB105.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB105.tif" \* MERGEFORMATINET (第11题)　INCLUDEPICTURE"22WB106.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB106.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB106.tif" \* MERGEFORMATINET (第12题)
12. 如图所示的是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6 A的电流表改装而成的，R0的阻值为10 Ω，电源电压为3 V，R是规格为“20 Ω 1 A”的滑动变阻器。当R的滑片处于最上端时，电路中的电流是________ A，此时油量表标示为0。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中________(填“R0”或“R”)两端。
13. 将阻值为100 Ω的均匀导线对折后的阻值为________Ω，将对折后的导线两端加4.5 V电压时，通过导线的电流为________ A。
14. 有两只定值电阻，甲标有“10 Ω　1 A”，乙标有“12 Ω　0.5 A”，把它们串联在同一电路中，总电阻为________Ω，电路两端允许加的最大电压为________V；若把两只定值电阻并联起来，则干路流过的最大电流是________A。

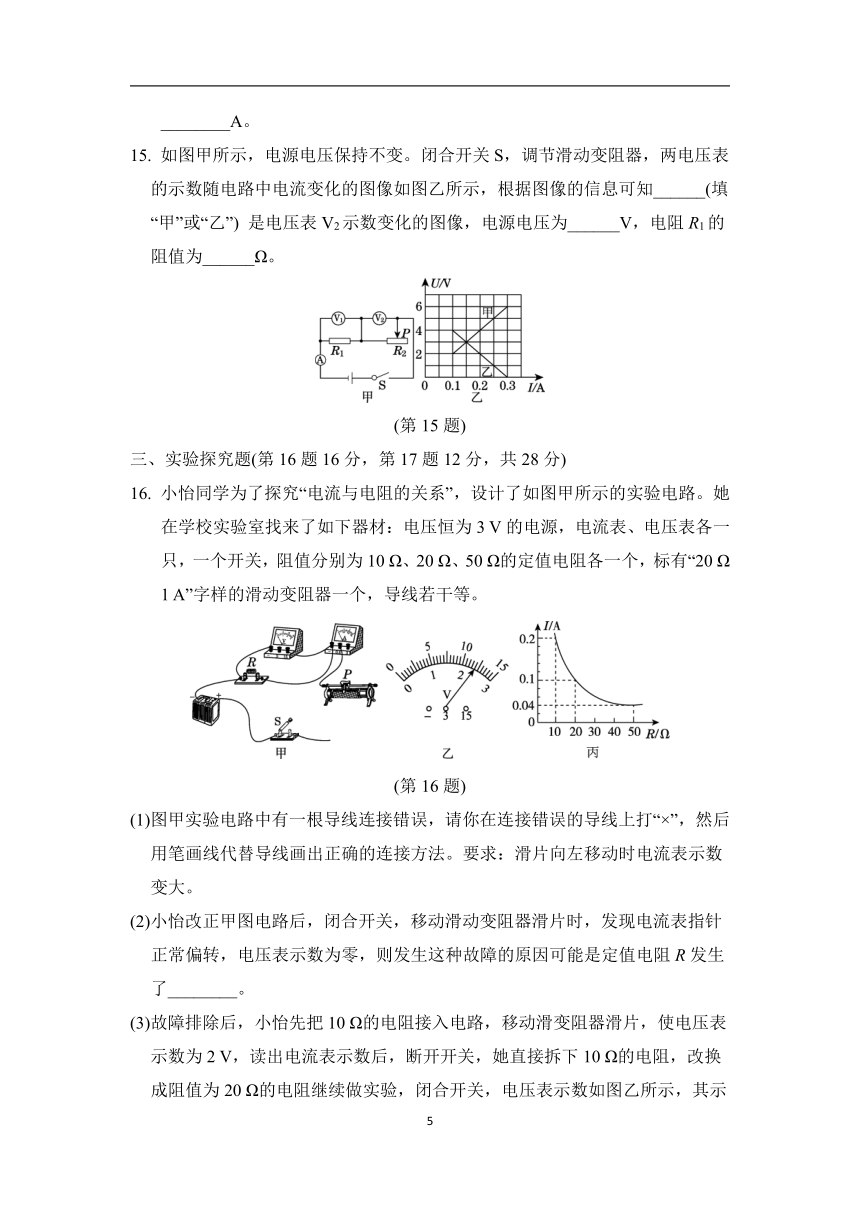

15. 如图甲所示，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图乙所示，根据图像的信息可知______(填“甲”或“乙”) 是电压表V2示数变化的图像，电源电压为______V，电阻R1的阻值为______Ω。
INCLUDEPICTURE"S443.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\S443.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\S443.tif" \* MERGEFORMATINET
(第15题)
三、实验探究题(第16题16分，第17题12分，共28分)
16. 小怡同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路。她在学校实验室找来了如下器材：电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω的定值电阻各一个，标有“20 Ω　1 A”字样的滑动变阻器一个，导线若干等。
INCLUDEPICTURE"22WB108.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB108.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB108.tif" \* MERGEFORMATINET
(第16题)
(1)图甲实验电路中有一根导线连接错误，请你在连接错误的导线上打“×”，然后用笔画线代替导线画出正确的连接方法。要求：滑片向左移动时电流表示数变大。
(2)小怡改正甲图电路后，闭合开关，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是定值电阻R发生了________。
(3)故障排除后，小怡先把10 Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她直接拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图乙所示，其示数是________V，要完成这次实验，接下来她应将变阻器滑片向________(填“左”或“右”)端移动。
(4)当小怡改用50 Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表示数无法达到实验要求的值”的原因可能是____________________________。
(5)小怡解决了上述问题后，完成了实验。利用收集到的多组数据，作出了如图丙所示的图像。分析图像得出了电流与电阻的关系是_________________________________________________________________。
17. 现要测量电阻Rx的阻值，提供的实验器材如下：待测电阻Rx(约5 Ω)、两节干电池、电流表、电压表、 滑动变阻器、开关及导线若干等。
INCLUDEPICTURE"PU250.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\PU250.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\PU250.tif" \* MERGEFORMATINET (第17题)
(1)实验电路如图甲所示。实验过程中，某次测量电流表的示数为0.50 A，电压表的示数如图乙所示，该示数为________V，则Rx＝________Ω。
(2)某同学利用电源(电压未知)、电阻箱(0～999.9 Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙所示。完成下列实验步骤：
①正确连接电路，断开S1、S2，将电阻箱R的阻值调至最大；
②_______________________________________________________________；
③_______________________________________________________________；
④电阻Rx＝____________。 (用测得量的符号表示)
四、计算题(共16分)
18. 饮酒驾车是指车辆驾驶人员血液中的酒精含量大于或者等于20 mg/100 mL，小于80 mg/100 mL的驾驶行为。醉酒驾车是指车辆驾驶人员血液中的酒精含量大于或者等于80 mg/100 mL的驾驶行为。如图所示的电路是交警使用的某型号酒精测试仪的工作原理图。电源电压为3 V，且保持不变，定值电阻R0＝10 Ω，酒精气体传感器R1的阻值随血液中酒精含量(吹气)的变化如表中所示。
INCLUDEPICTURE"22WB26a.tif" INCLUDEPICTURE "E:\\22秋\\9物BS\\22WB26a.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WB26a.tif" \* MERGEFORMATINET
(第18题)
血液中酒精含量 0 20 mg/100 mL 80 mg/100 mL
传感器R1的阻值/Ω 40 30 5
(1)吹气显示血液中的酒精含量为零时，电压表的示数是多少？
(2)吹气显示血液中的酒精含量达到饮酒驾驶程度时，通过R0的电流是多少？
(3)醉酒驾车的驾驶员吹气时，电压表的示数至少是多少？
答案
一、1. C　2. D　3. D　4. C　5. C　6. A　7. D　8. D　
9. B　点拨：由题图乙可知，电子元件工作时，其电阻是变化的，故A错误；电子元件处于正常工作状态时，电路中的电流最小为0.1 A时，电子元件两端的最小电压为2 V，则滑动变阻器两端的最大电压为U1＝ 9 V－2 V＝7 V，此时滑动变阻器接入电路的最大电阻R大＝＝＝70 Ω，电路中的电流最大为0.4 A，电子元件两端的最大电压为 4 V，则滑动变阻器两端的最小电压为U2＝9 V－4 V＝5 V，滑动变阻器接入电路的最小电阻R小＝＝＝12.5 Ω，滑动变阻器的阻值范围应控制在12.5～70 Ω，故B正确；电子元件与滑动变阻器串联，电子元件与滑动变阻器两端的电压之比等于电阻之比，由于无法判断电子元件的阻值，所以无法判断电子元件与变阻器两端电压的关系，故C错误；当电路中的电流为0.2 A时，电子元件两端的电压为3 V，滑动变阻器两端的电压为U3＝9 V－3 V＝6 V，滑动变阻器接入电路的电阻为R2＝＝＝30 Ω，故D错误。
10. B　点拨：当R2的滑片P在b端，只闭合开关S、S1时，R1与R2的最大阻值串联，电流表测电路中的电流，电压表测电源电压，电压表示数为6 V，根据欧姆定律，电路中的电流：I＝＝＝0.3 A，故 A错误；当R2的滑片P在b端，只闭合开关S、S2时，R3与R2的最大阻值串联，电压表测滑动变阻器两端的电压，根据欧姆定律，电路中的电流：I′＝＝＝0.2 A，滑动变阻器两端的电压：U2＝I′R2＝0.2 A×15 Ω＝3 V，故B正确；当R2的滑片P在a端，只闭合S、S2时，滑动变阻器接入电路的电阻为0，电路为R3的简单电路，电压表被短路，电压表示数为0，电路中的电流：I3＝＝＝0.4 A，故C错误；当R2的滑片P在a端，闭合S、S1、S2时，滑动变阻器接入电路的电阻为0，R1与R3并联接入电路，电流表测干路中的电流，电压表被短路，电压表示数为0，干路电流为
I0＝＋＝＋＝1.6 A，故D错误。
二、11. 串；大；分压
12. 0.1；R0
13. 25；0.18
14. 22；11；1.1
15. 乙；6；20
三、16. 解：(1)如图所示。　
(2)短路　
(3)2.4；右　
(4)变阻器的最大阻值太小了
(5)当电压一定时，通过导体的电流与电阻成反比
INCLUDEPICTURE"22WD50.TIF" INCLUDEPICTURE "E:\\22秋\\22秋 9物 点训 北师\\22WD50.TIF" \* MERGEFORMATINET
(第16题)
17. (1)2.6；5.2
(2)②闭合S1，标记电流表指针所指的位置　③断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0　④R0
18. 解：(1)由表格数据可知，吹气显示血液中的酒精含量为零时，酒精气体传感器的电阻R1＝40 Ω，电路中的电流：I＝＝＝＝0.06 A，电压表的示数：U0＝IR0＝0.06 A×10 Ω＝0.6 V。
(2)由表格数据可知，当血液中酒精含量为20 mg/100 mL时，酒精气体传感器的电阻R1′＝30 Ω，通过R0的电流：I′＝＝＝＝0.075 A，由表格数据可知，当血液中酒精含量为80 mg/100 mL时，酒精气体传感器的电阻R1″＝5 Ω，通过R0的电流：I″＝＝＝＝0.2 A，吹气显示血液中的酒精含量达到饮酒驾驶程度时，通过R0的电流的范围为0.075 A≤I0＜0.2 A。
(3)醉酒驾车的驾驶员吹气时，酒精气体传感器的电阻值最大为5 Ω，电路中的电流最小为0.2 A，则电压表的最小示数：U0′＝I″R0＝0.2 A×10 Ω＝2 V，即电压表的示数至少是2 V。
